在日常的机械结构设计工作中,608轴承是出镜率极高的一款微型深沟球轴承,很多刚接触结构设计的工程师第一次做传动结构选型时,最先接触到的往往就是这款型号。从应用场景来看,它的适配范围远超很多人的固有认知,除了大家熟知的滑板轮组、轮滑鞋轮轴这类民用运动器材场景,在小型输送线的从动辊筒端、桌面级3D打印机的导轮支撑、家用小型风扇的电机输出端、儿童玩具的转动关节、办公设备的走纸辊支撑位,甚至是部分小型伺服电机的输出端辅助支撑位,都能看到608轴承的身影。

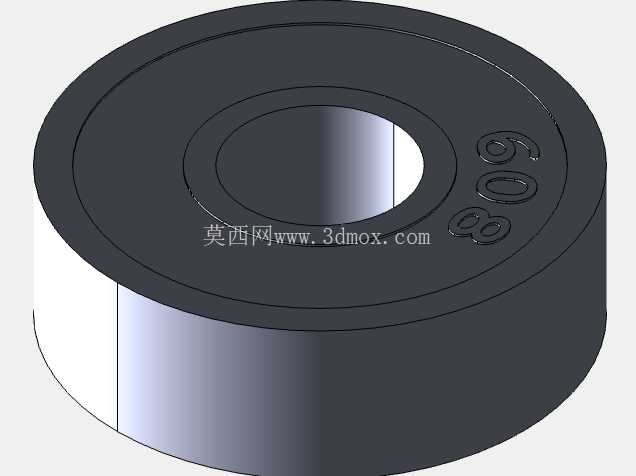

做这款轴承的三维建模时,首先要锚定的是它的安装边界尺寸,这也是选型和结构适配时最核心的参数:内径8mm,外径22mm,厚度7mm,这三个尺寸是安装配合的核心基准,内圈与轴的配合通常选用过渡配合,根据载荷工况的不同可以调整公差带,轻载无冲击的场景比如滑板轮可以选稍松的配合方便拆装,有连续传动载荷的场景比如小型输送辊就要选稍紧的配合避免内圈跑圈;外圈与安装座孔的配合同样要根据工况调整,需要外圈浮动的场景可以留微小间隙,固定外圈的场景则选用过渡配合即可。
建模过程中不需要还原内部的保持架、钢球等细节结构时,重点要保证外形尺寸的绝对精准,尤其是两端面的平行度、内外圈的同轴度,这些形位公差在建模时要通过基准对齐来保证,不然导出到装配体里做配合时会出现配合错误,或者模拟转动时出现偏心的问题。很多新手建模时容易忽略轴承端面的倒角尺寸,608轴承的内外圈端面都有标准的C0.5倒角,这个细节虽然小,但在做装配干涉检查时非常关键,如果漏做倒角,装配时轴端或者座孔的倒角就会和轴承端面出现计算上的干涉,影响整个装配体的干涉检查结果。
从功能特性上来说,608属于深沟球轴承的微型系列,主要承受径向载荷,同时也可以承受一定程度的轴向载荷,当径向游隙适当加大的时候,它的角接触轴承特性会更明显,可以承受更大的双向轴向载荷,这也是它能适配很多轻载转动场景的原因。它的极限转速很高,在脂润滑的条件下就能达到每分钟上万转的转速,完全能满足小型电机、桌面级设备的转速需求,而且它的摩擦阻力小,转动噪音低,不需要复杂的密封结构就能实现长时间的稳定运行,很多民用场景下甚至不需要额外添加润滑脂就能满足全生命周期的使用需求。
设计选型的时候要注意,不要把它用在重载冲击的场景下,毕竟它的尺寸规格很小,额定动载荷和静载荷都有限,连续重载下很容易出现钢点蚀、保持架断裂的问题。另外在做安装位设计时,要给轴承外圈预留合适的轴向定位台阶,台阶高度不能超过轴承内圈的高度,不然会影响轴承的拆卸,很多新手设计时把定位台阶做的和轴承端面齐平,后续维护时根本没有办法把轴承从座孔里顶出来,只能破坏安装座或者轴承本身,造成不必要的浪费。

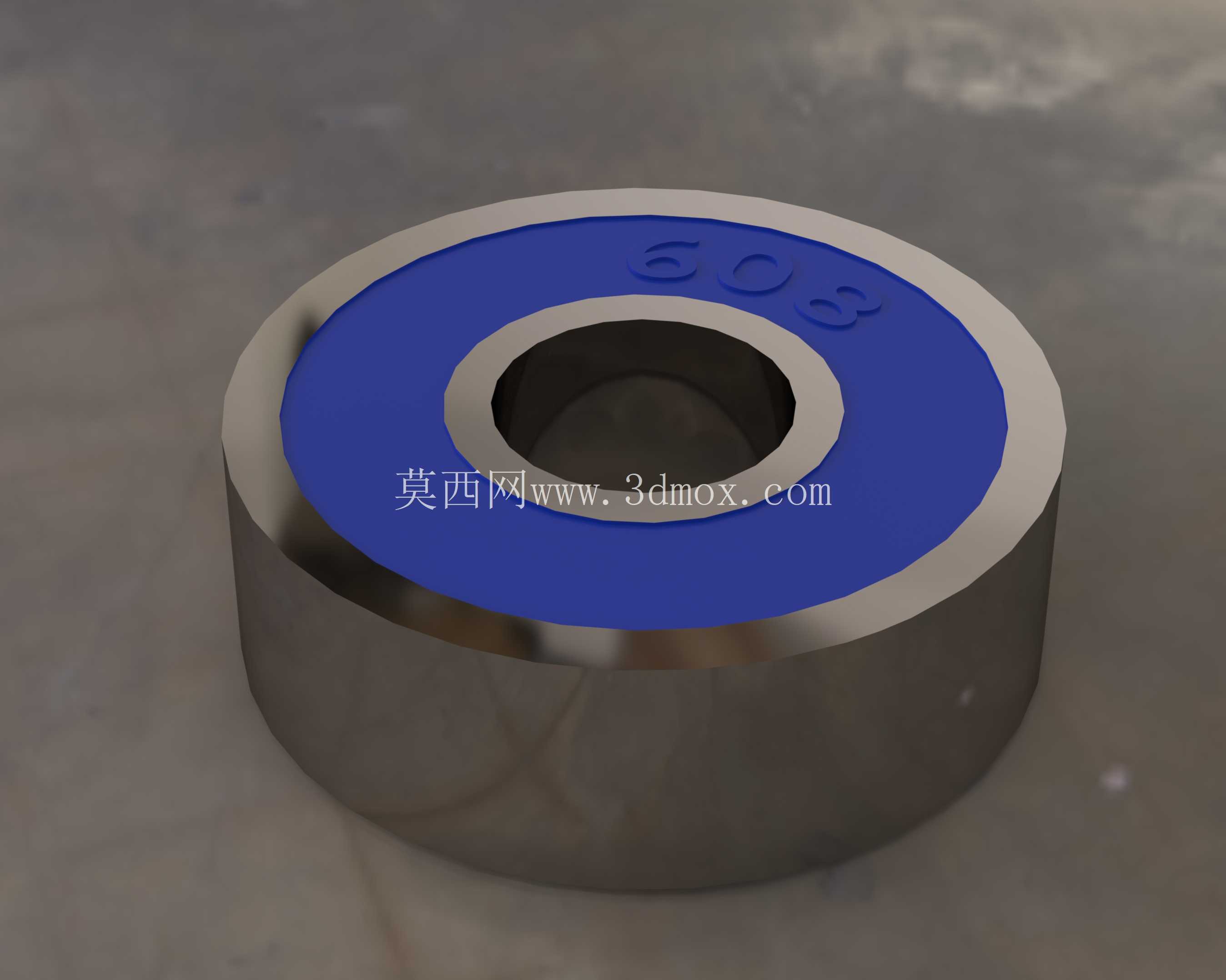

建模时如果是做装配示意用的简化模型,只需要保证三个核心安装尺寸准确、倒角细节到位就足够使用,如果是做有限元分析用的模型,再去补充内部钢球、保持架的细节也不迟,毕竟大部分场景下我们只需要用它来做装配配合、干涉检查,不需要做内部的动力学仿真,过度还原内部结构反而会占用不必要的电脑性能,拖慢大装配体的运行速度。另外要注意,608轴承有开式、双面铁封、双面胶封三个常见的密封形式,不同密封形式的厚度尺寸是一致的,只是端面的密封结构有区别,做通用选型建模时可以先做开式的基础模型,再根据实际选型需求添加密封盖的结构即可,不需要重复建模。
在实际的装配过程中,压装608轴承时要注意受力面的选择,压装内圈的时候力只能作用在内圈端面,压装外圈的时候力只能作用在外圈端面,绝对不能通过滚动体来传递压装力,不然会在压装过程中就造成滚道的压痕,直接导致轴承转动卡滞、噪音变大,使用寿命大幅缩短,这些细节虽然是装配工艺的内容,但在做结构设计时就要提前考虑,预留出合适的压装受力位,避免后续装配时出现工艺问题。
