车载集成式发动机驱动消防泵结构设计

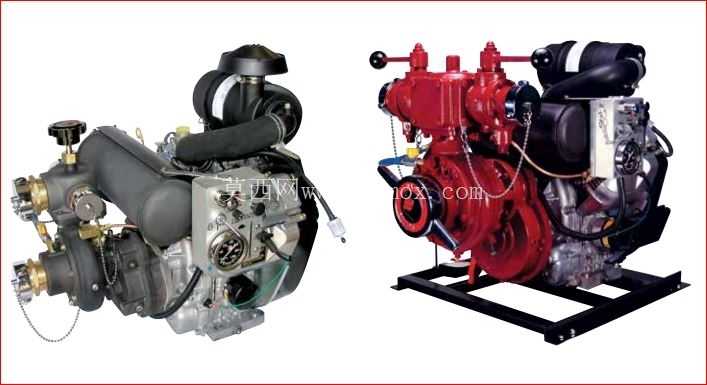

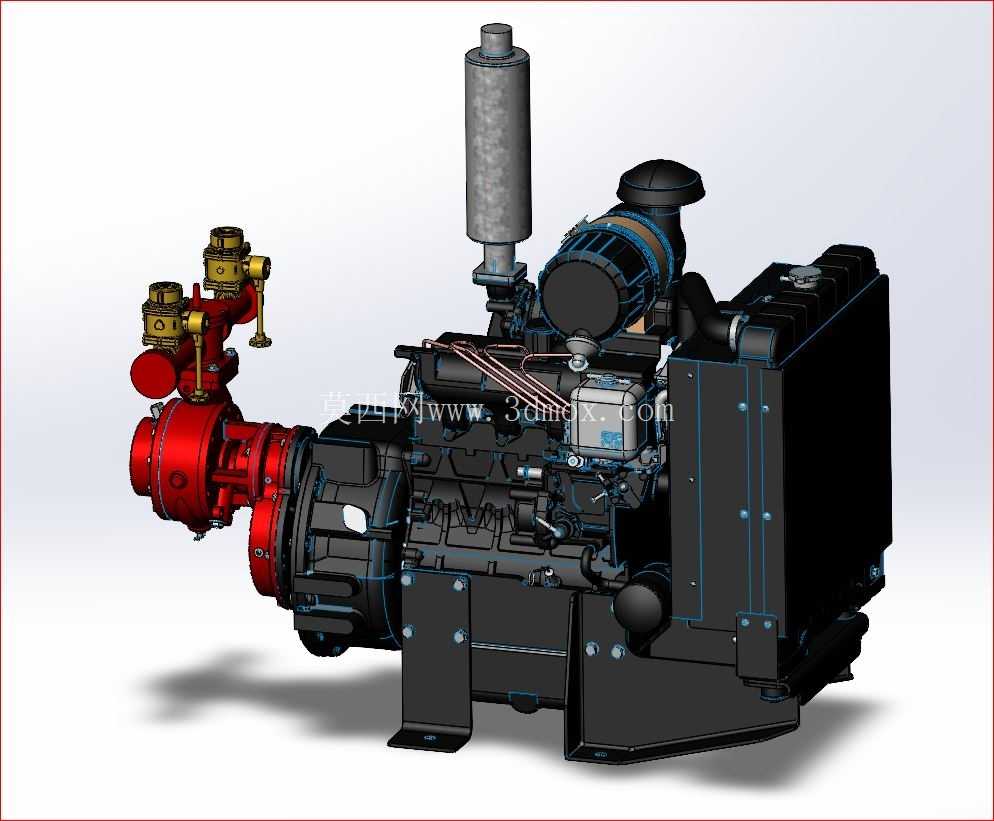

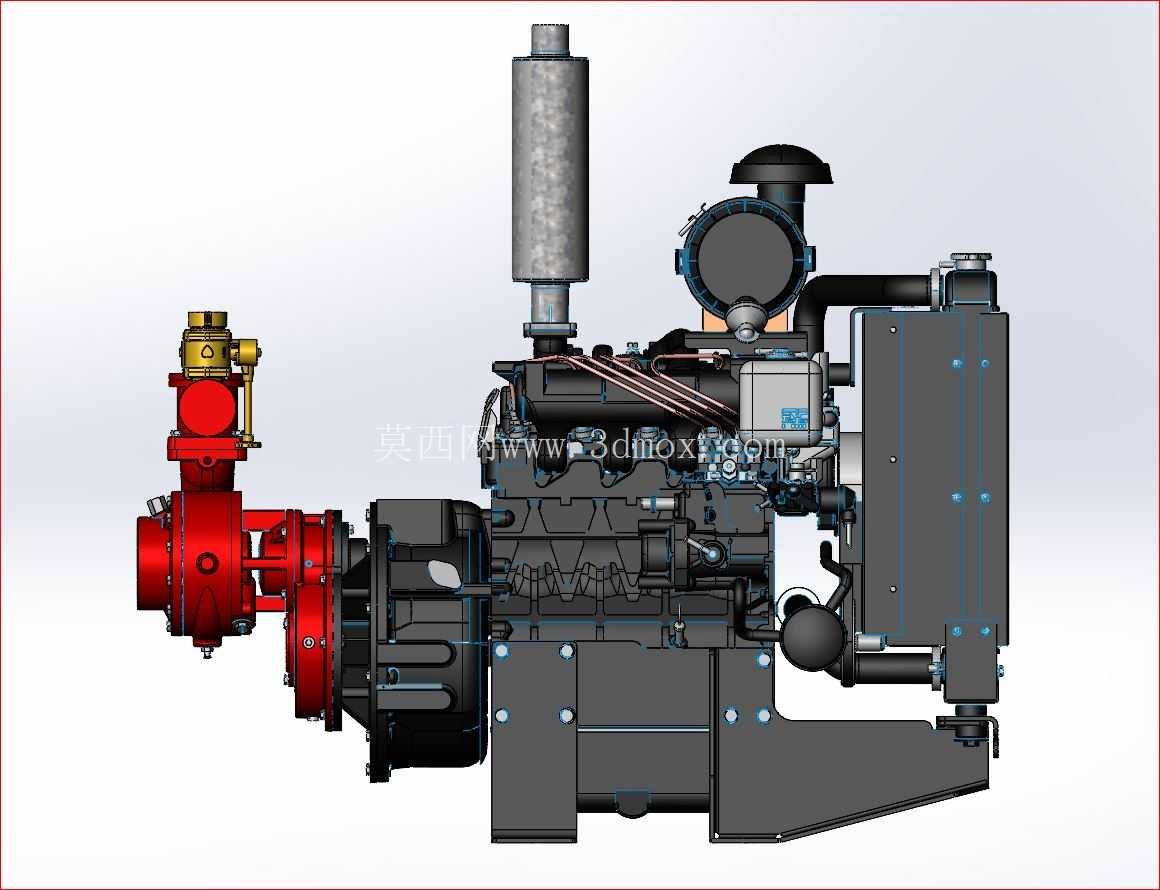

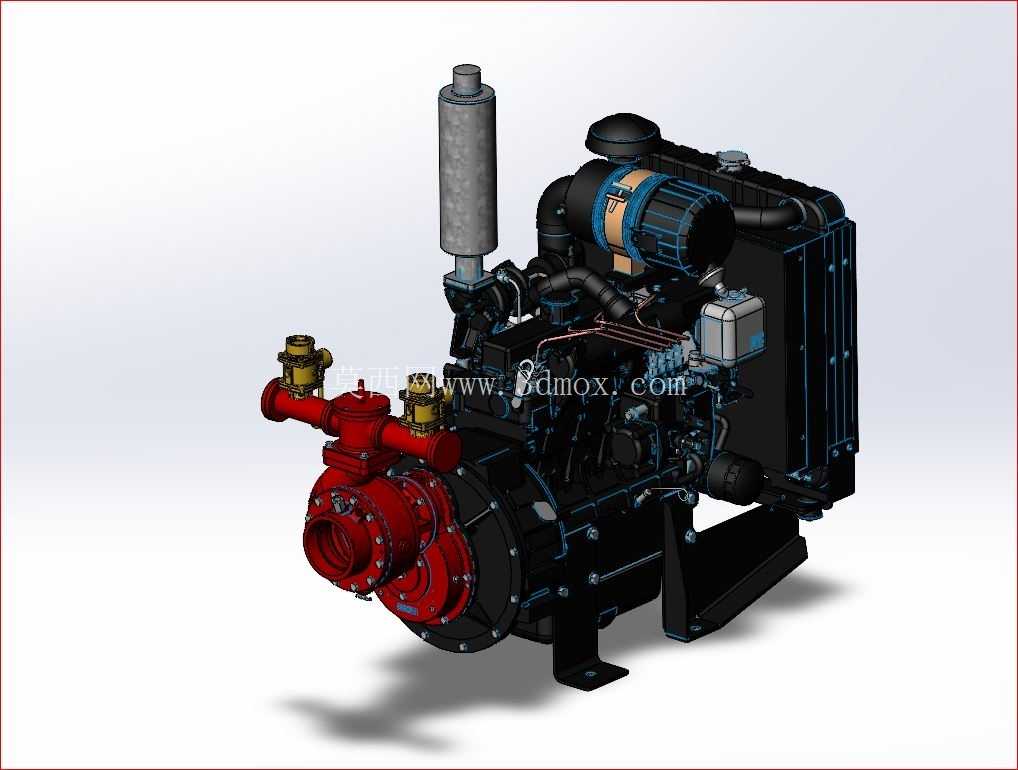

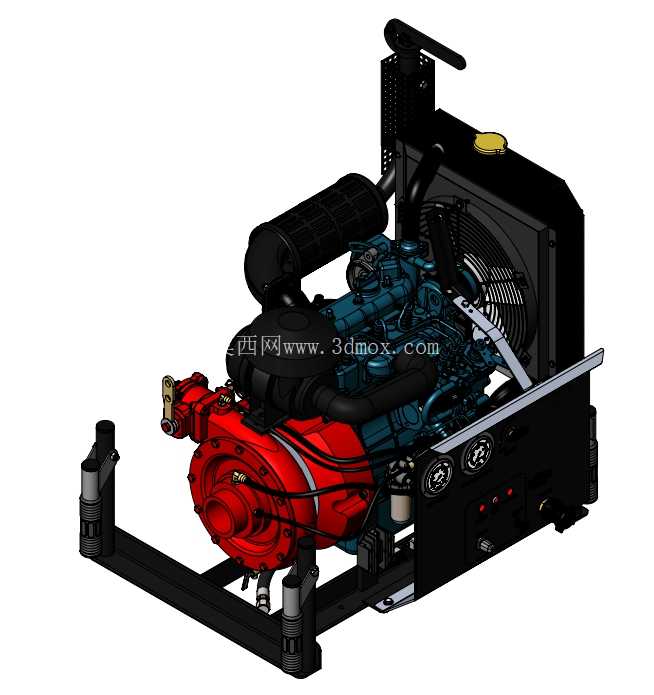

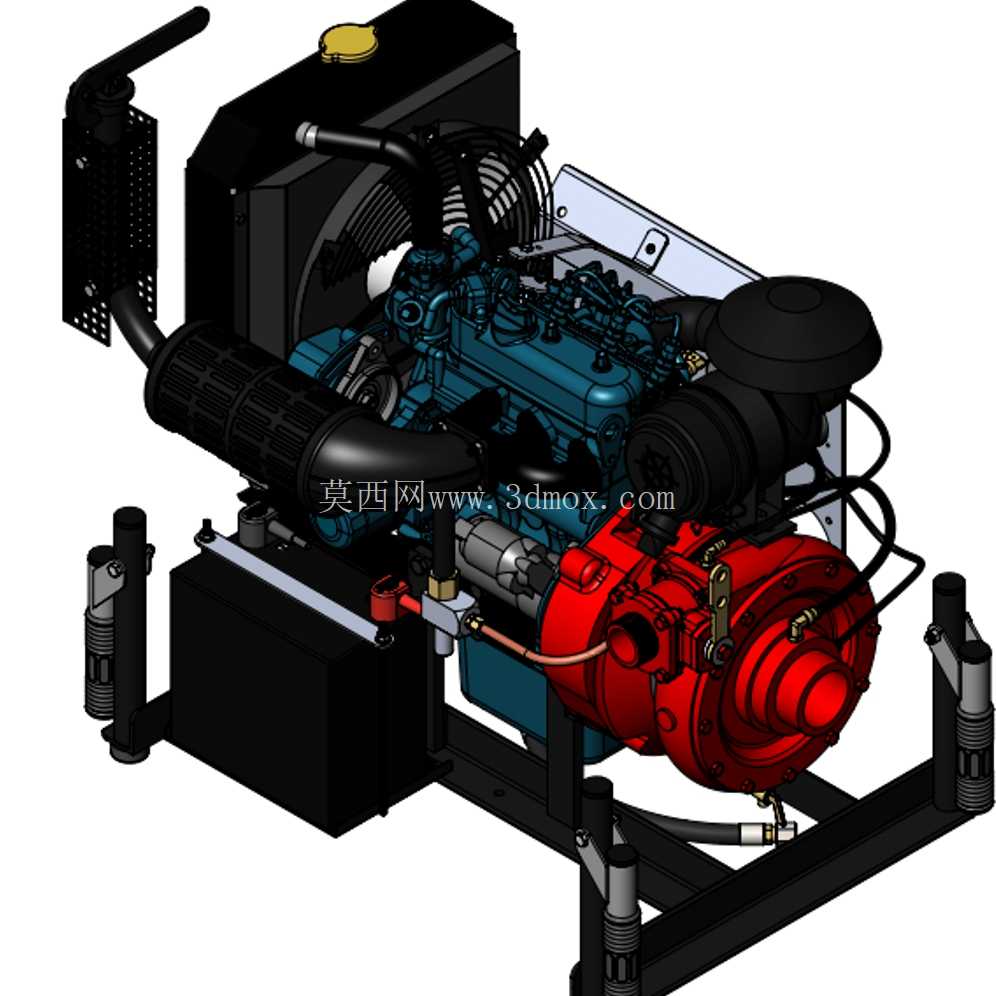

　　这款集成动力单元的消防泵组，核心定位是满足各类消防作业场景下的独立供水需求，无需依赖外接动力源，可直接搭载于消防车辆底盘，也可作为独立便携单元放置于方舱或拖挂设备上，适配市政消防站、森林消防值守点、机场应急救援站等不同场景的作业要求。从结构布局来看，设计阶段优先考虑了紧凑性与维护便利性的平衡，动力端采用发动机与泵体直联的传动路径，取消了冗余的中间传动部件，既减少了动力传递损耗，也缩小了整体安装边界，泵体与发动机的连接法兰采用定位止口设计，装配时可直接完成同轴度定位，降低现场安装调试的难度。

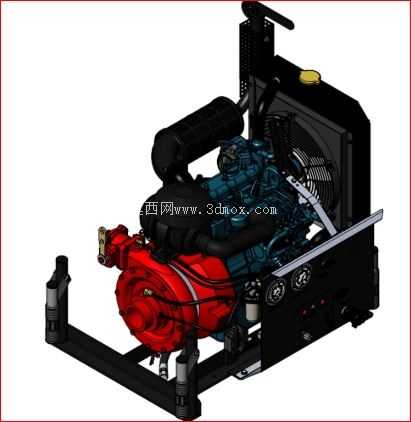

　　泵体部分采用防腐材质铸造，过流通道做了平滑过渡处理，可同时适配清水输送与泡沫混合液输送需求，压力调节机构集成在泵体侧方的操作位，操作人员站在设备侧面即可完成压力档位切换与出口阀门控制，无需绕到设备另一侧操作，适配火灾现场快速响应的作业节奏。冷却系统采用集成式散热模块，与发动机本体固定为一体，散热风扇的导风罩直接对准发动机缸体与排气侧的高温区域，即使长时间大负荷作业，也能将动力单元的工作温度控制在合理区间，避免高负荷工况下出现动力衰减。设备底座采用框架式焊接结构，四个支撑脚预留了减震垫安装位，既可以通过螺栓直接固定在消防车的设备舱安装平面上，也可以加装滚轮组件作为移动便携单元使用，框架的侧边预留了吊装孔位，满足现场吊装转运的需求。

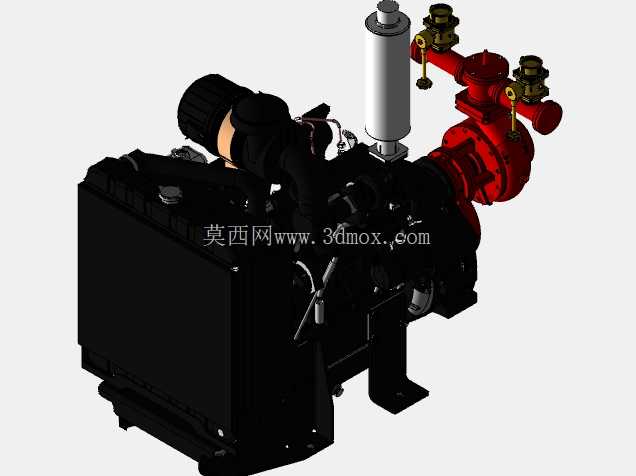

　　进气系统与排气系统的布局做了避让设计，进气口布置在设备上方远离泵体出口的一侧，避免作业时水花溅入进气滤芯，排气口引向设备侧方的无操作区域，防止高温排气烫伤现场作业人员。泵组的进出水口采用标准消防接口规格，可直接与现有消防水带、泡沫比例混合器快速对接，无需额外配置转换接头，接口位置的高度与角度经过反复调整，操作人员连接水带时无需过度弯腰或抬臂，降低长时间作业的疲劳感。针对不同场景的适配需求，动力单元可匹配柴油或汽油动力配置，冷却形式也可根据使用地域的环境温度选择风冷或水冷组合方案，在高海拔或极端低温区域使用时，可加装预热组件，保证设备在低温环境下能够快速启动投入作业。

　　泡沫混合接口预留了可选装位，需要执行泡沫灭火作业时，可直接在预留接口上加装泡沫比例混合装置，无需对泵体结构做额外改造，兼顾清水灭火与泡沫灭火的双重作业需求。整个设备的管线布局采用分层排布设计，燃油管路、冷却管路、控制线路分别固定在框架的不同走线槽内，避免管线之间相互摩擦干涉，也方便后期维护时快速排查故障点，所有外露的管线接头都做了防护处理，防止作业过程中被磕碰损坏。操作面板上的仪表集中布置在视野易观察的位置，转速、压力、油温等关键参数可直接读取，面板做了防水密封处理，能够承受灭火作业时的水花喷淋，不会出现进水短路的问题。从安装边界来看，整体框架的长宽尺寸控制在常规消防车设备舱的容纳范围内，高度也满足多数车型的舱内净空要求，设备重心经过配平计算，落在底座支撑面的中心区域，车辆行驶过程中不会出现偏载晃动的问题，即使在复杂路况下长距离转运，也能保证固定结构的可靠性。
