粘性介质输送用外啮合齿轮泵结构

在润滑系统、燃油输送、高粘度流体灌装这类对流量稳定性、介质适应性有明确要求的工业场景里，外啮合齿轮泵始终是容积式流体输送设备里的主流选型，这类泵依靠一对参数完全匹配的渐开线齿轮在泵腔内部的啮合转动，形成连续变化的密闭容腔来完成介质的吸入与排出，相比离心泵、柱塞泵等其他泵型，它对高粘度介质的输送适应性更强，流量脉动控制在合理区间，结构紧凑没有复杂的配流机构，日常维护的拆解难度低，在中小流量、中低压力的输送工况下长期占据稳定的应用份额。

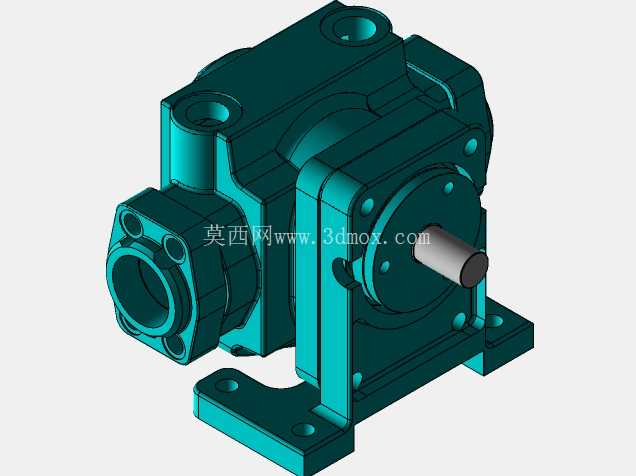

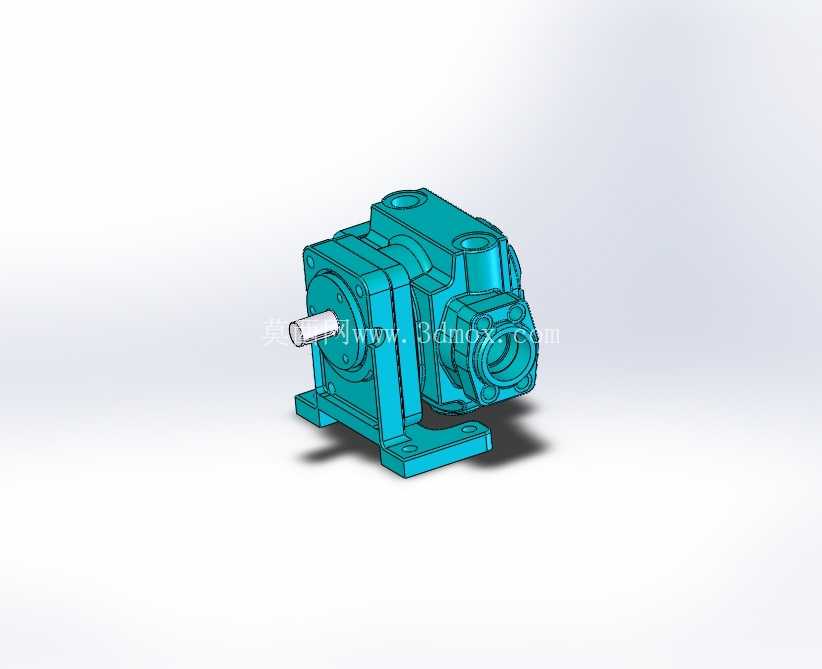

从结构设计逻辑来看，这款齿轮泵采用了一体化铸造的泵体基座，基座上预留了四个带沉孔的安装固定位，安装孔的孔距经过公差匹配，能够直接适配常规的泵组安装支架，不需要额外加工转接板，安装时可以通过沉孔内的内六角螺栓完成锁紧，安装面的平面度控制在0.05mm以内，避免安装后出现泵体形变导致的齿轮卡滞、密封泄漏问题。泵体的进出油口采用了法兰连接结构，接口的通径匹配常规的液压管路标准，现场布管时不需要做非标接头转换，进油口位置略低于出油口，能够保证停机状态下泵腔内部留存部分介质，避免下次启动时出现干磨，这一细节设计针对高粘度介质流动性差的特点做了适配，减少了启动阶段的气蚀风险。

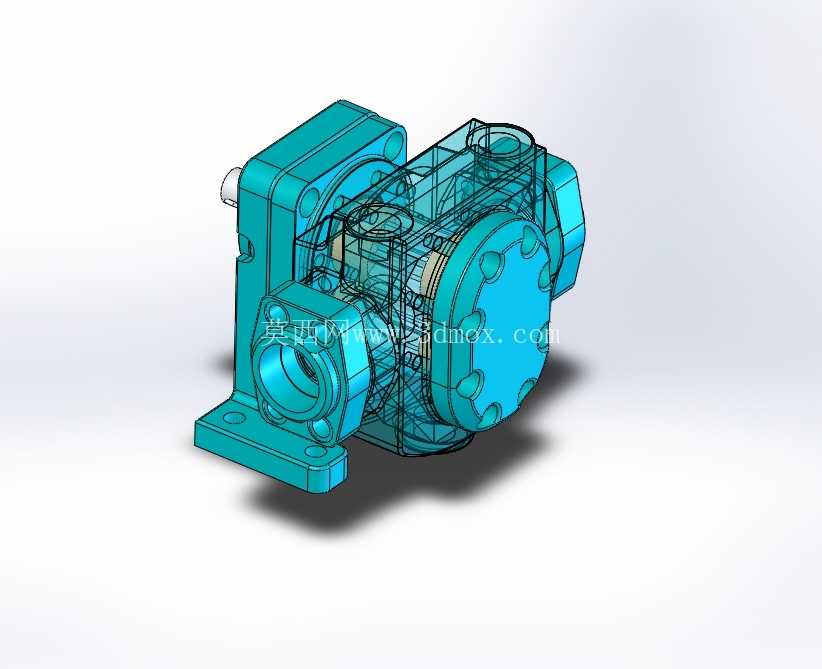

泵体内部的齿轮副采用了变位渐开线齿形，相比标准齿形，变位设计能够降低齿轮啮合时的困油现象——熟悉齿轮泵设计的工程师都清楚，困油是外啮合齿轮泵无法完全规避的固有问题，通过齿形变位配合泵体两端盖板上的卸荷槽，能够将困油区域的高压介质及时引导至出油侧，同时将低压区域与进油侧连通，大幅降低运行时的振动和噪声，也能减少齿轮端面的轴向力负载，延长两端支撑轴承的使用寿命。齿轮的轴向间隙通过泵体与端盖之间的密封垫片厚度来调整，装配时可以根据输送介质的粘度选择合适厚度的垫片，粘度越高的介质可以适当放大轴向间隙，避免介质内的微小杂质卡滞齿轮，而低粘度介质输送时则缩小间隙，提升容积效率，这种可调的间隙设计让这款泵能够适配更宽的介质粘度范围，从润滑油、液压油这类矿物油，到树脂、糖浆这类高粘度流体，都能通过装配调整获得稳定的输送效果。

伸出泵体的输入轴端采用了双唇口骨架密封，密封件的安装槽做了倒角导向处理，更换密封件时不需要完全拆解泵体，只需要拆下轴端的压盖就能完成密封替换，大幅降低了现场维护的工时。输入轴的轴伸尺寸匹配标准的联轴器安装公差，既可以通过联轴器直接与驱动电机直连，也可以通过链轮、带轮结构完成动力传递，适配不同安装空间的动力布局需求。泵体的外壳做了加强筋结构设计，在进出油口与安装基座的连接位置布置了放射状加强筋，既能够提升泵体的承压能力，避免高压输送时泵体出现形变开裂，也能在铸造过程中减少铸件的壁厚差，降低冷却过程中的内应力集中，减少铸件废品率。

从安装边界来看，这款齿轮泵的整体外形尺寸控制在紧凑型区间，基座的安装孔距适配常规的小型液压站安装面板，不需要预留过大的安装空间，泵体的重心落在安装基座的几何中心位置，直连电机安装时不会出现偏载力矩，运行时的整体振动幅度更小。进出油口的朝向采用了直角布局，进油口水平朝向侧方，出油口垂直向上，这种布局能够适配多种管路走向，不管是卧式安装的液压站，还是立式安装的流体输送单元，都能找到合适的管路连接角度，不需要额外增加弯头转接，减少管路的沿程压力损失。

在实际工况应用中，这类齿轮泵常被用在机床设备的润滑系统里，为导轨、丝杠的润滑点连续输送定量润滑油，也会用在小型液压系统中作为动力源，为夹具、油缸提供稳定的压力油，部分食品加工、化工行业的粘性介质输送场景中，更换适配介质的密封件和齿轮材质后，也能完成糖浆、胶粘剂这类特殊介质的输送。设计过程中特意将齿轮的支撑轴承布置在泵腔外侧，通过泄漏油孔将轴承位置的渗漏介质引回进油腔，既能够保证轴承得到持续的介质润滑，也不会出现介质外漏的问题，这种结构相比内置轴承的齿轮泵，轴承的散热条件更好，长时间连续运行时的轴承温升更低，能够适配更长时间的连续作业工况。

泵体两端的端盖采用了定位销定位，装配时能够保证端盖与泵体的同轴度，避免端盖错位导致的齿轮端面偏磨，端盖上的卸荷槽位置经过尺寸匹配，刚好对应齿轮啮合的困油区间，不会出现卸荷槽位置偏差导致的容积效率下降问题。整体结构没有采用复杂的特殊零件，所有的紧固件、密封件、轴承都采用国标通用件，后期运维时不需要采购特殊备件，能够大幅降低设备的全生命周期使用成本，对于设备选型的工程师来说，这种高通用化程度的零件设计，也能减少后期的备件库存压力。
