星球大战欧比旺克诺比光剑1:1复刻结构

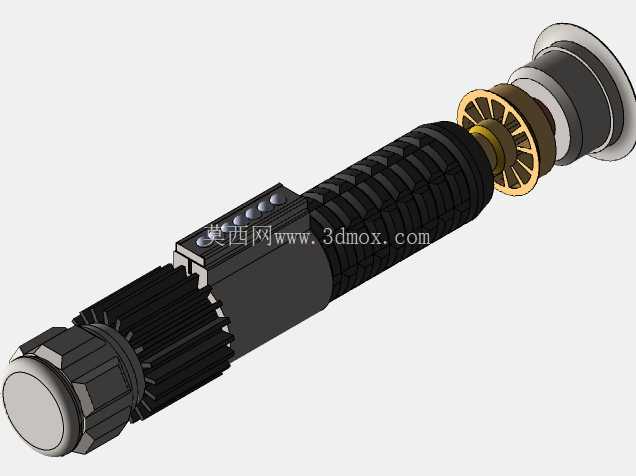

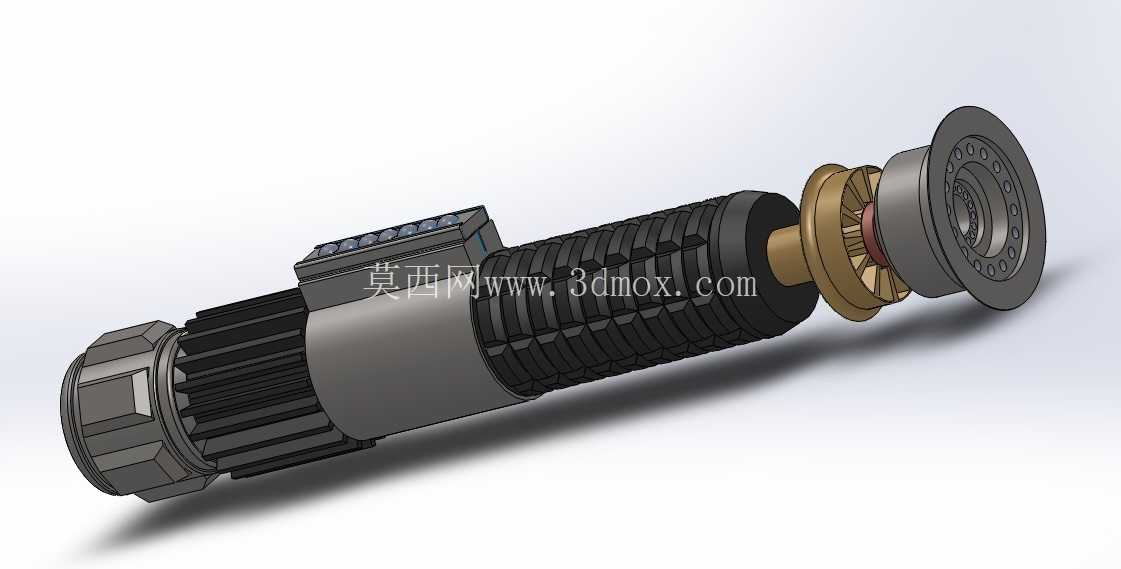

　　本次还原的是《星球大战：新希望》中欧比旺·克诺比使用的光剑手持道具结构，整体采用1:1等比例还原，完全匹配影视原作中的道具外形与各段尺寸比例，可直接用于影视道具制作、cosplay装备打造、周边藏品开发等场景。从结构设计来看，整支光剑分为握持段、功能调节段、剑刃发射基座段三个核心部分，各段之间采用同轴装配设计，保证整体圆柱度与同轴度误差控制在手持道具的合理公差范围内，握持段表面设计有密集的防滑棱结构，该结构并非单纯装饰，实际使用中可增大手掌与道具表面的摩擦力，避免手持展示或挥动过程中出现滑脱问题，防滑棱的深度、间距均参考人体工程学握持尺寸设计，单条棱的凸起高度控制在1.2mm，既保证防滑效果，又不会因为棱边过于尖锐硌伤手掌。

　　握持段尾部设计有六边形的尾盖结构，该结构采用多边形限位设计，可实现尾盖与主体筒身的快速旋接，尾盖端面做了倒角处理，避免装配或使用过程中锐边划伤，尾盖内部预留有足够的空腔，若用于可发光版本的道具制作，该空腔可容纳电池组、控制电路板等电子元件，空腔内壁设计有定位筋条，可防止内部元件在挥动过程中出现晃动移位。功能调节段位于握持段与剑刃基座之间，该段表面设计有模拟功能按键的凸起阵列，按键阵列的排布完全匹配影视原作中的道具细节，每个按键凸起的高度统一为0.8mm，边缘做了R0.5的圆角处理，保证视觉还原度的同时不会出现突兀的刮蹭问题，该段与握持段之间采用台阶轴定位配合，配合面设计有止转结构，避免两段之间出现相对转动，保证整体外观的对齐精度。

　　剑刃发射基座段是整支光剑视觉辨识度最高的部分，从内到外依次设计有内衬环、散热鳍片结构、外圈护罩三个层级，散热鳍片采用放射状排布，每片鳍片的厚度、间距均与原作道具保持一致，鳍片边缘做了钝化处理，避免使用过程中割伤皮肤，外圈护罩采用带均匀圆孔的圆盘结构，圆孔的排布、孔径大小完全还原原作细节，护罩与中心基座之间采用过盈配合加定位胶接的装配方式，保证连接强度，即使道具挥动过程中受到离心力作用也不会出现松脱。从安装边界来看，整支光剑的总长度控制在常规手持道具的合理范围内，最大直径位于尾部护罩位置，可适配常规的光剑剑刃配件安装，剑刃安装位采用标准的圆柱插接结构，插接深度预留足够的配合长度，保证剑刃安装后的稳定性，不会出现晃动歪斜问题。

　　各段零件的壁厚均根据道具使用场景做了优化，若采用3D打印制作，最小壁厚控制在1.5mm以上，可满足FDM、光固化等不同3D打印工艺的成型要求，不需要额外添加支撑即可完成大部分结构的打印，若采用金属机加工制作，各段的配合公差可根据加工工艺调整为H7/h6的间隙配合，保证装配顺畅无卡滞。整体结构没有复杂的异形曲面，所有特征均采用规则的回转体加阵列特征设计，建模过程中可通过旋转、阵列、拉伸切除等基础特征完成，不需要复杂的曲面建模操作，对于结构设计从业者来说，该模型可作为手持类道具结构设计的参考案例，学习影视道具从外观还原到结构适配实际使用需求的设计思路，平衡视觉还原度与实际使用的结构强度、握持舒适度要求。在实际道具制作场景中，该结构可根据使用需求选择不同的表面处理方式，用于静态展示的版本可直接做喷漆分色处理，还原原作的金属质感与色彩区分，用于动态cos使用的版本可在内部空腔加装发光组件、音效模块，通过尾盖的可拆卸结构实现电池更换与功能调试，各段的连接结构可根据使用强度需求选择胶接或者螺纹连接，频繁拆装的场景可在配合面加装磁吸结构，提升使用便捷性。
