佳能广播级变焦摄像镜头结构设计

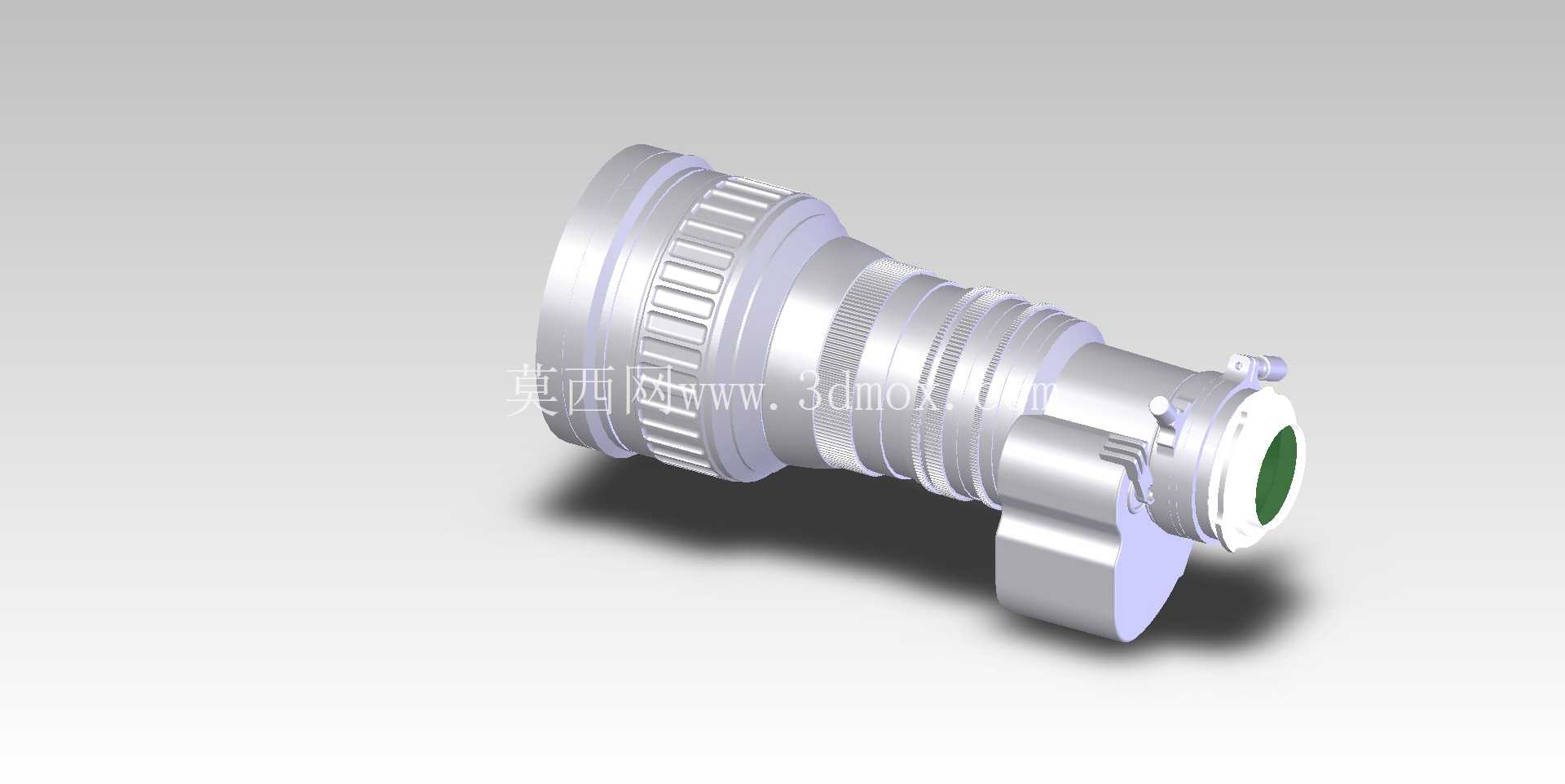

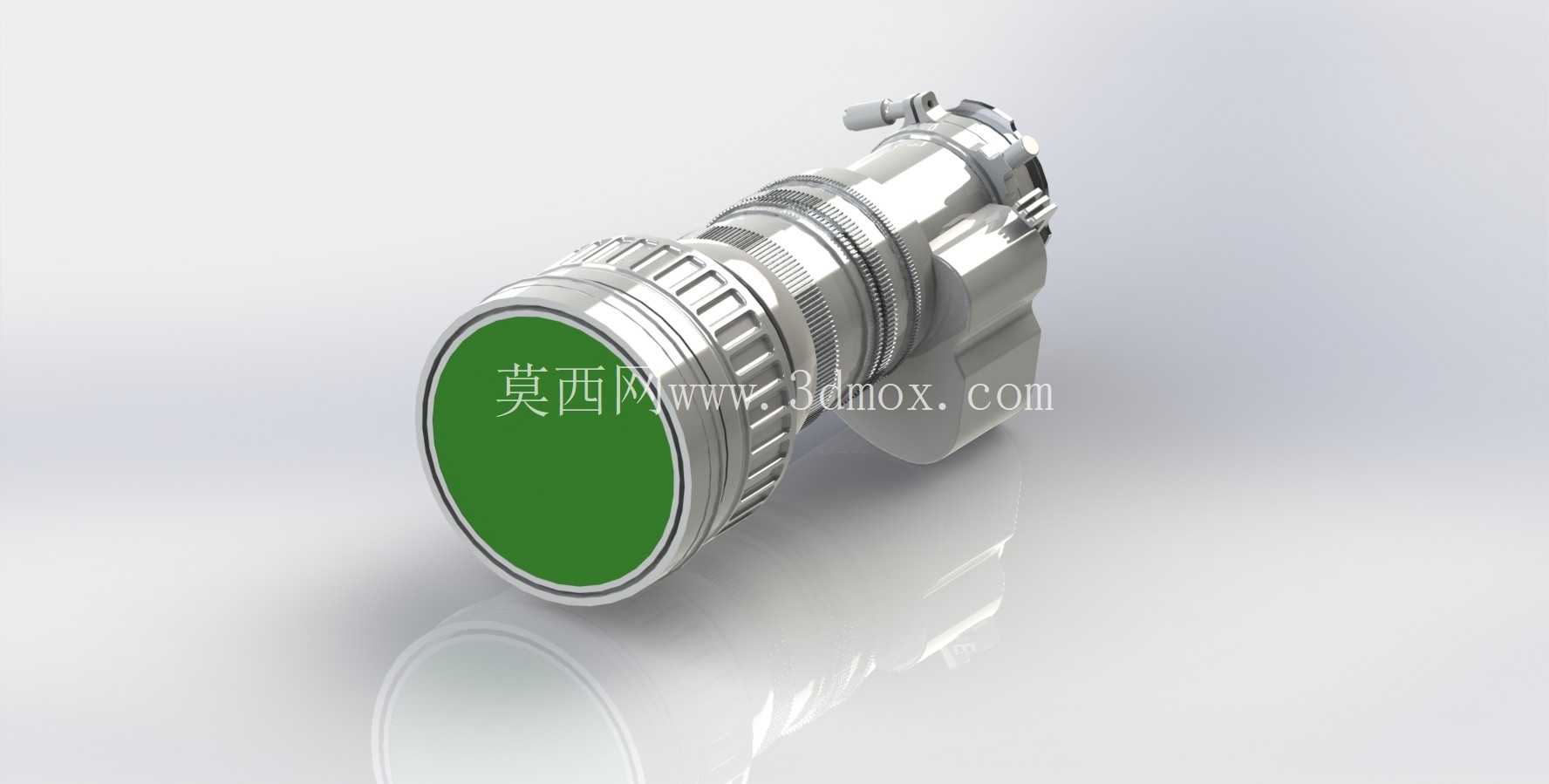

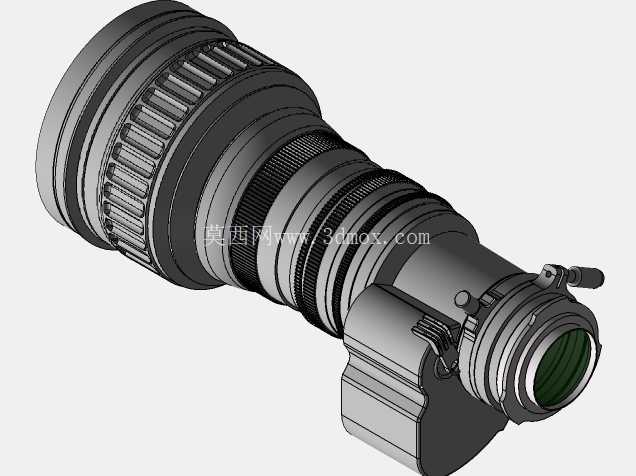

　　在广播电视制播领域，2/3英寸画幅的ENG/EFP摄像机至今仍是演播室、外场转播、专题纪实拍摄的核心设备，与之配套的广播级变焦镜头，直接决定了画面采集的光学素质与拍摄操作的灵活性，本次呈现的佳能J20ax8B 8-160mm镜头，正是适配该类传感器的经典标清变焦镜头结构。从实际应用场景来看，这类镜头广泛覆盖了早期标清电视制播全流程：在演播室固定机位拍摄中，它可通过20倍光学变焦覆盖从主持人近景到全场全景的取景范围，无需频繁更换镜头打断拍摄节奏；在外场体育赛事、新闻事件转播场景下，镜头的变焦行程阻尼设计适配专业摄像师的手动跟焦、变焦操作习惯，配合机身伺服组件可实现平滑的焦距推拉，满足直播画面的流畅性要求。

　　即便在高清制播普及的当下，不少县级台、企业宣传部门、校园电视台的存量标清摄录设备仍在使用这类镜头，部分特殊场景下的标清信号采集需求也会让这类镜头继续发挥作用。从产品功能特性来看，该镜头为适配2/3英寸传感器做了专门的像场优化，8mm广角端可在有限空间内完成大场景取景，160mm长焦端可捕捉远距离的拍摄主体细节，全程变焦过程中像面漂移控制在专业广播级允许的公差范围内，不会出现变焦过程中画面脱焦的问题。镜头接口采用广播级标准B4卡口，安装定位面的公差控制在微米级，可与同卡口的各类2/3英寸摄像机机身实现无间隙配合，卡口处的定位销与机身锁扣配合，可承受镜头自身重量带来的载荷，不会出现长期使用后卡口松动、光轴偏移的问题。

　　从设计思路层面拆解，该镜头的光学组采用多组元变焦结构，通过内部变焦镜组的线性移动实现焦距连续变化，同时补偿镜组同步移动校正变焦过程中产生的像差，镜筒外部的变焦环、聚焦环采用防滑齿纹设计，齿距符合专业摄像跟焦器的配件匹配标准，可外接伺服变焦驱动器、跟焦齿环等专业附件，满足演播室机位、肩扛外拍等不同操作模式的需求。镜头侧方的伺服安装座预留了标准螺孔，可直接配套原厂伺服变焦组件，实现电控变焦、光圈自动控制等功能，镜身尾部的法兰距调整结构可适配不同机身的法兰公差，保证无穷远合焦精度。

　　从外形尺寸与安装边界来看，该镜头整体为圆柱形回转体结构，镜身最大直径处为变焦操作环位置，安装到摄像机机身之后，整体重心落在摄像机肩扛受力点的合理范围内，肩扛拍摄时不会出现头重脚轻的问题；镜头前端的滤镜接口采用标准螺纹尺寸，可配套通用的广播级UV镜、柔光镜、偏振镜等光学附件，镜头下方的支撑脚预留了三脚架安装孔位，搭配长焦托架使用时，可将镜头重量直接传递到三脚架系统，避免卡口长期承受偏转载荷出现变形。镜身的操作环阻尼经过专门调校，变焦环转动扭矩均匀，从广角端到长焦端的转动行程适配人手自然操作幅度，聚焦环的行程设计兼顾了快速对焦与精细调焦的需求，近摄距离满足日常新闻拍摄中近距离拍摄小件物品、文件资料的取景需求。在结构细节上，镜筒采用分段式装配结构，每一段镜筒之间的配合面都设置了密封槽，可阻挡户外拍摄时的灰尘、水汽进入镜筒内部污染光学镜片，光圈调节结构位于镜身内部，通过拨杆与机身光圈控制机构联动，可实现手动无级光圈调整或机身自动光圈控制，光圈叶片采用多片式结构，开合过程中光孔始终保持接近正圆形，保证不同光圈下的焦外成像均匀过渡。
