手摇棘轮式牵引绞车结构设计

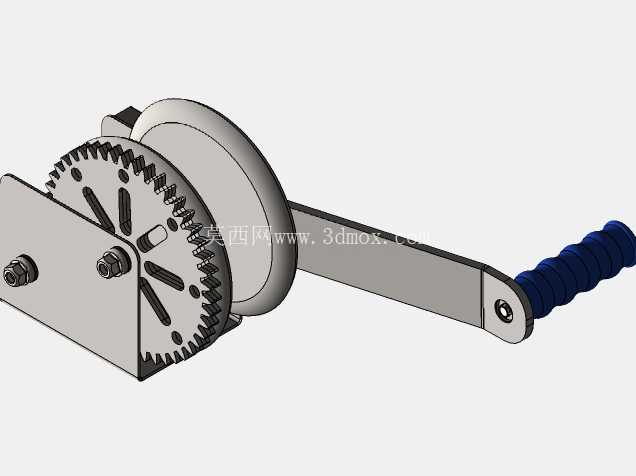

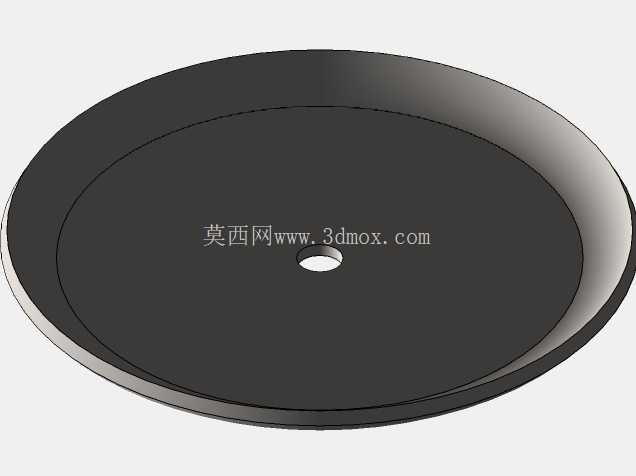

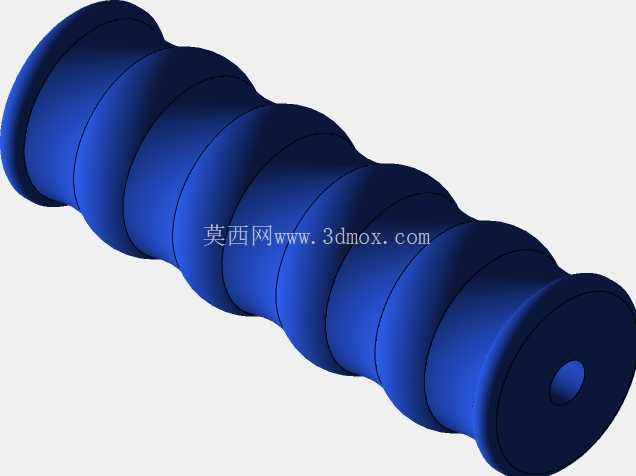

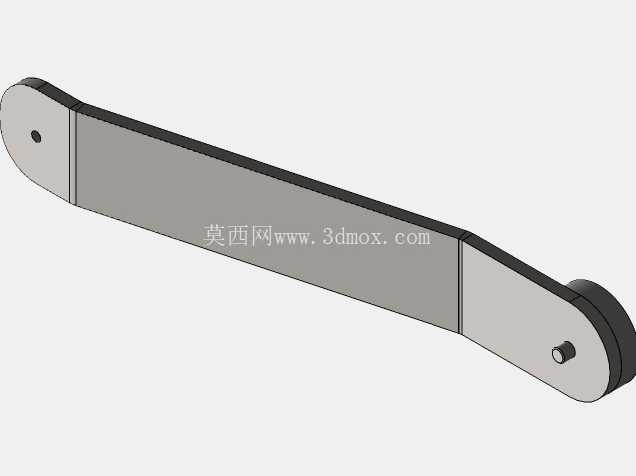

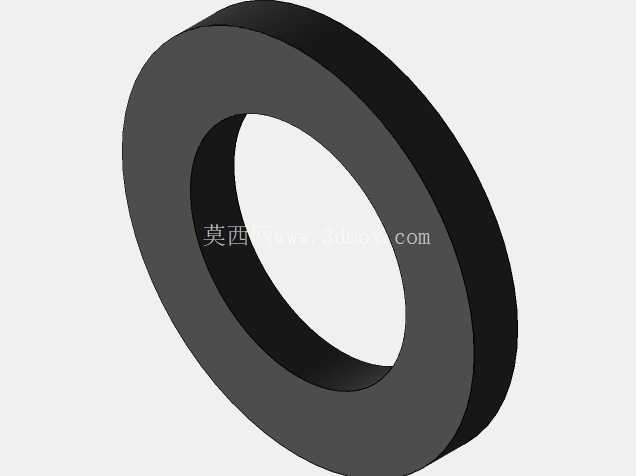

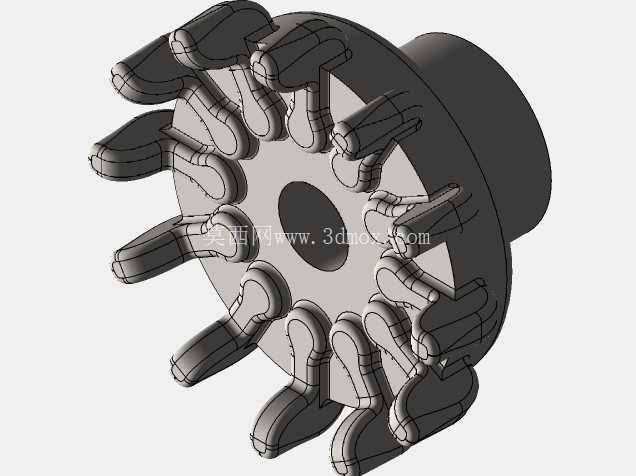

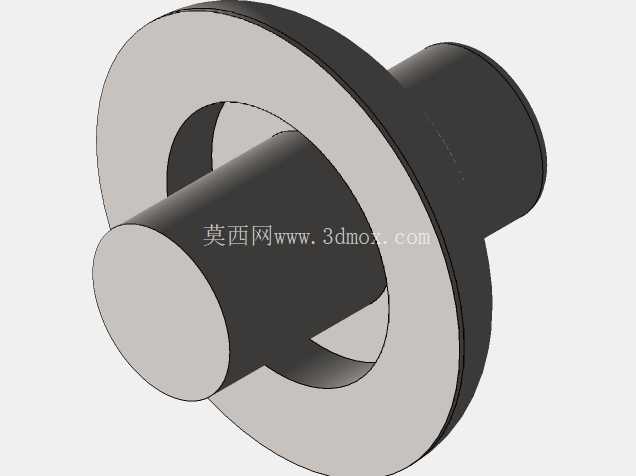

　　这款手摇棘轮牵引绞车的结构设计，核心围绕小载荷场景下的手动牵引、张紧作业需求展开，在户外轻量作业、小型设备移位、线缆敷设、临时货物固定这类没有动力源的作业场景中，这类手动绞车的实用性远高于动力牵引设备，不需要外接电源或者液压源，单人即可操作，整体结构没有复杂的电控或者液压元件，后期维护成本极低，适合作为应急或者常规轻载作业的常备工具。从结构功能来看，核心的棘轮棘爪结构是整个设备的核心，区别于普通的手摇绞盘，这套棘轮机构可以实现单向锁止，摇动手柄收卷缆绳的时候，棘爪会卡入棘轮齿槽，避免载荷反向带动手柄回转打伤人，反向操作的时候只需要拨动棘爪解锁即可实现放绳，不需要持续施加制动力，操作的安全性有足够的结构保障。卷筒部分采用了带侧边挡缘的结构设计，收卷的时候缆绳不会从卷筒侧边脱出，挡缘的高度按照常规3-5mm直径的纤维缆或者钢缆设计，满绳状态下缆绳层叠不会超过挡缘高度，避免卡绳。摇臂部分做了加长设计，操作的时候力臂更长，同等牵引力下需要施加的手摇力更小，手柄处套有防滑的握持套，长时间操作也不会磨手，摇臂和卷筒的连接轴处做了衬套安装位，减少转动的时候的摩擦阻力，延长部件的使用寿命。

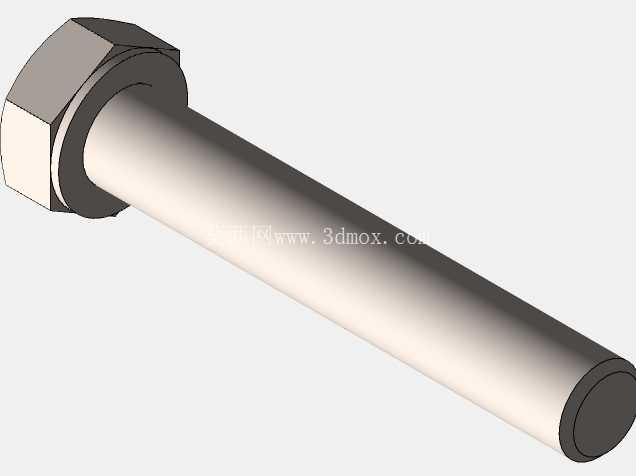

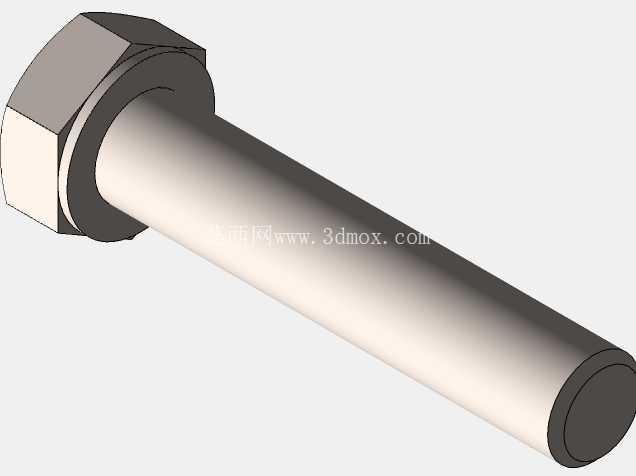

　　从设计思路上看，整个结构优先考虑的是可靠性和易加工性，所有的板件都可以采用常规钢板激光切割成型，棘轮齿轮可以采用粉末冶金或者铣削加工，不需要复杂的曲面加工，普通的机加工车间就可以完成全部零件的生产，装配的时候不需要特殊工装，轴件和板件的连接采用螺栓紧固，后期更换易损件的时候拆解非常方便。安装边界方面，整个设备的安装底座预留了两个螺栓安装孔，可以直接固定在设备机架、墙面或者车载支架上，安装孔的间距按照常规的安装场景做了通用化设计，不需要额外做转接板就可以适配多数安装位；整体的外形尺寸控制得非常紧凑，横向总长度不超过400mm，卷筒直径120mm左右，棘轮直径和卷筒直径做了匹配，不会额外增加设备的横向宽度，在狭小的作业空间内也可以正常操作，不会因为空间受限导致摇臂无法转动。

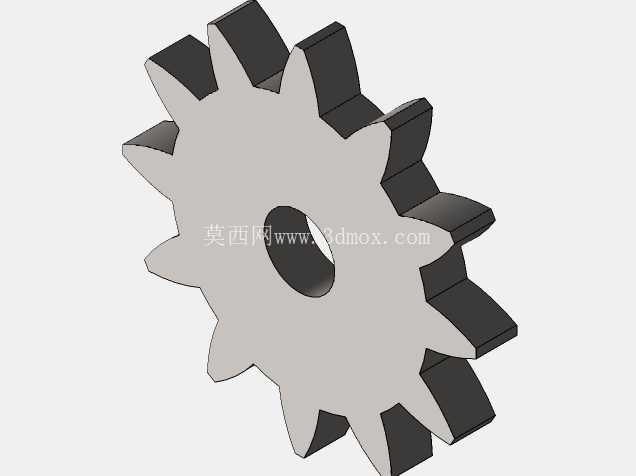

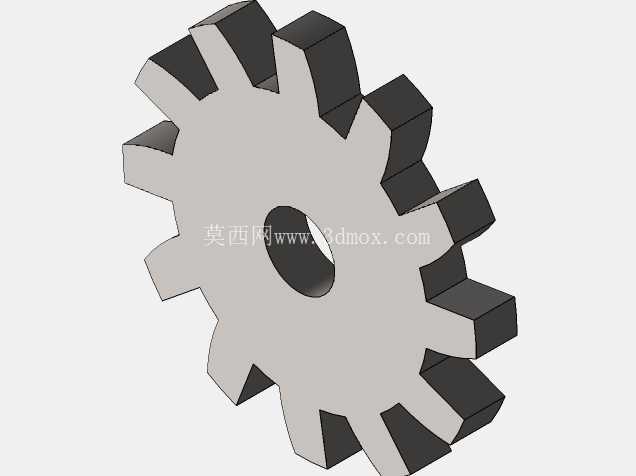

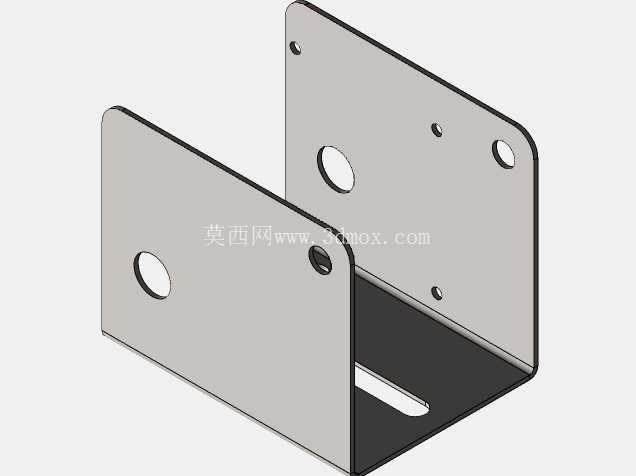

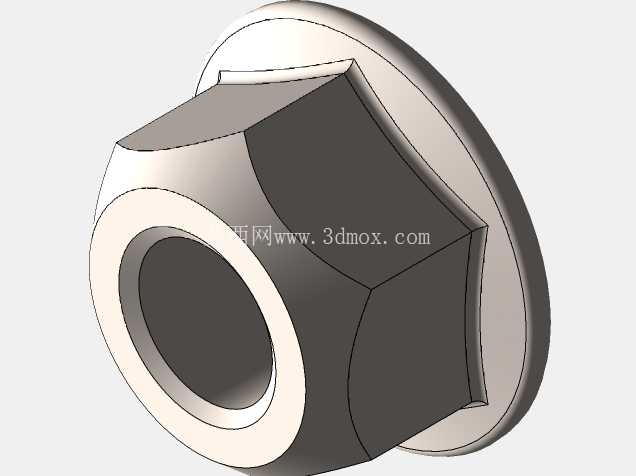

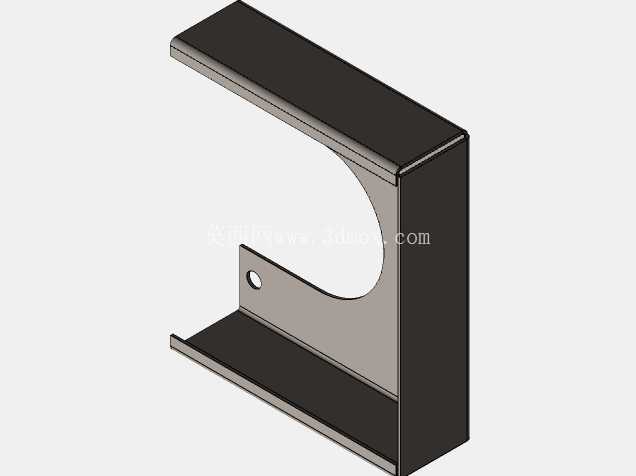

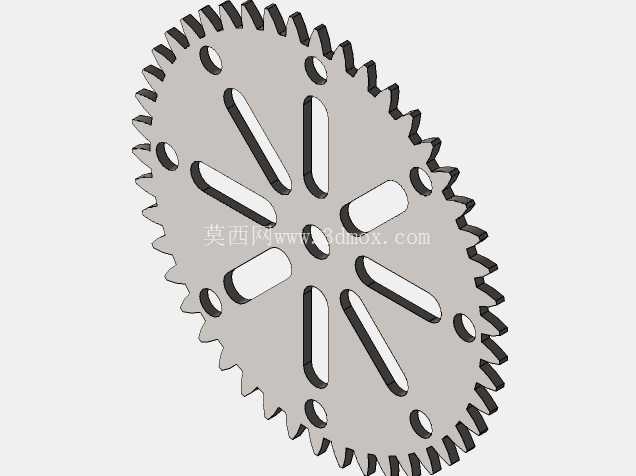

　　齿轮部分的齿形做了优化，棘爪和棘轮的啮合深度足够，承受额定载荷的时候不会出现跳齿的情况，齿部做了倒角处理，棘爪滑入齿槽的时候不会出现卡滞，操作的时候手感顺畅。侧板部分采用了加厚的钢板，作为整个卷筒和棘轮的支撑结构，承受载荷的时候不会出现变形，两个侧板之间的间距刚好匹配卷筒的宽度，轴穿过侧板之后用螺母锁紧，整个框架的刚性足够，承受额定牵引力的时候不会出现侧板外张的情况。在实际使用的时候，这类绞车可以承受的牵引力在500kg以内，完全满足轻型作业的需求，比如小型游艇的拖车固定、户外帐篷的拉绳张紧、车间内小型工件的移位牵引、农用场景下的轻量货物拖拽都可以使用，因为没有动力部件，即使在潮湿、多尘的恶劣户外环境下，只要定期给转轴和棘轮棘爪部位涂抹润滑脂，就可以长期稳定工作，不会出现电机烧毁、液压泄漏这类动力设备常见的故障。

　　整个模型的结构装配关系完全按照实际生产的装配逻辑搭建，各个运动部件之间都预留了合理的装配间隙，摇臂转动的时候不会和侧板、棘轮发生干涉，棘爪的摆动行程也做了限位，不会因为摆动过度脱离棘轮齿位，建模的时候所有的配合公差都按照常规机加工的公差带设置，按照模型加工出来的零件不需要额外修配就可以顺利装配，对于需要做同类手动牵引设备设计的工程师来说，这套结构的棘轮参数、力臂配比、安装尺寸都有很高的参考价值，可以直接在这个结构基础上根据自己的载荷需求调整板材厚度、棘轮尺寸、摇臂长度，快速衍生出不同载荷等级的绞车产品，不需要从零开始做结构验证，能节省不少前期方案设计的时间。
