ER25型数控刀柄锁紧螺母结构设计

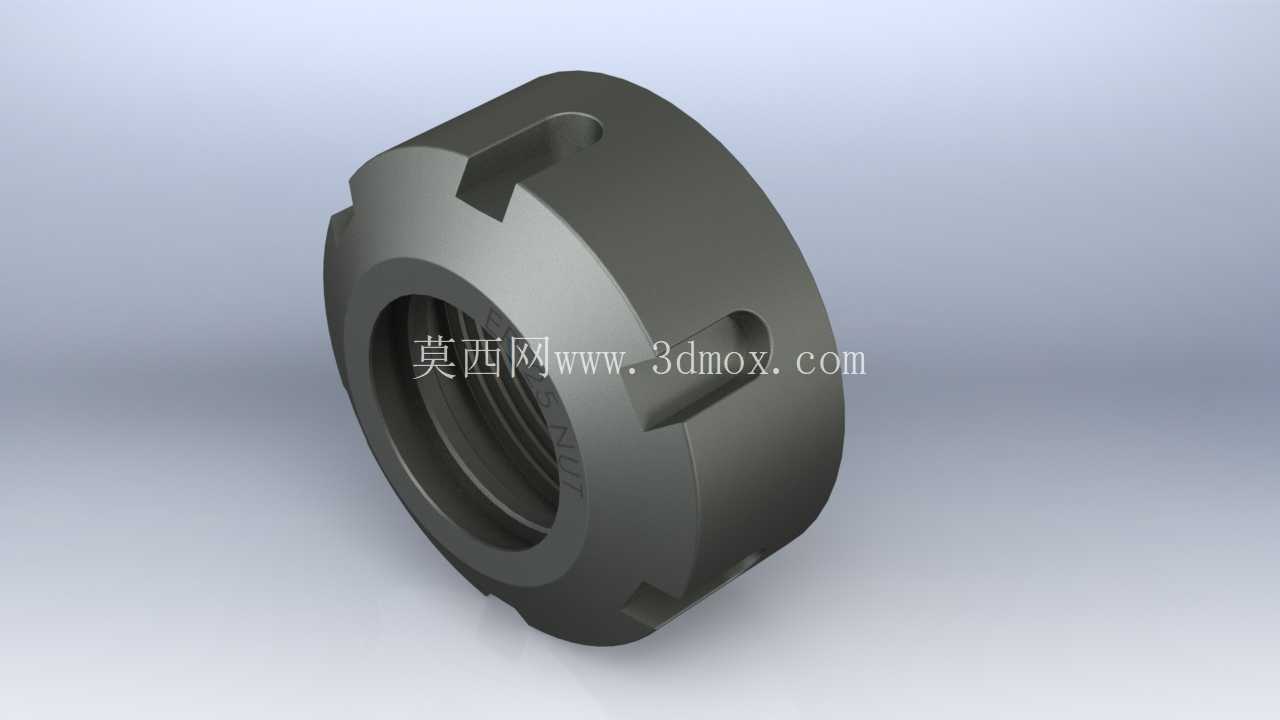

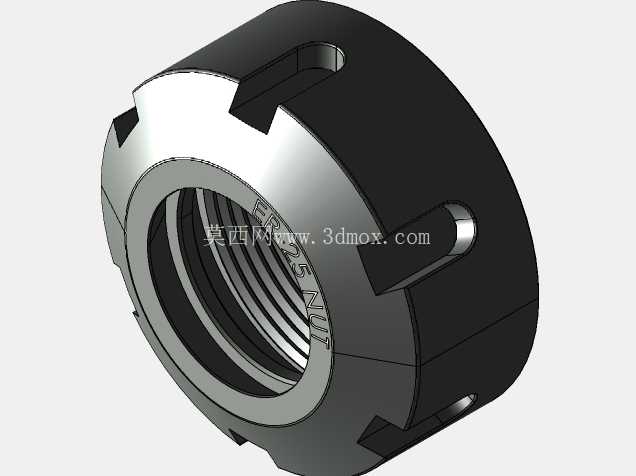

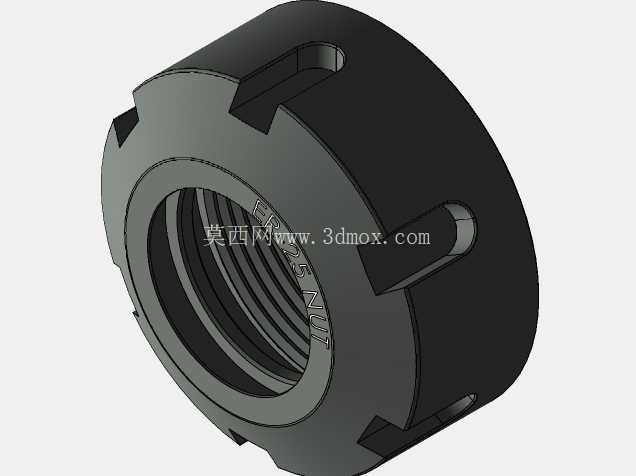

　　在数控加工中心、精雕机、铣削专机的主轴刀具装夹环节，ER系列螺母是承担刀柄夹头锁紧功能的核心受力零件，ER25规格对应的是夹持直径2-16mm刀具的ER25夹头配套锁紧件，日常加工中无论是硬质合金立铣刀、钻头还是铰刀的装夹定位，都需要依靠该螺母与ER夹头的锥面配合实现可靠抱紧，避免高速切削过程中刀具出现打滑、窜动甚至飞出的安全隐患。从实际加工场景的使用反馈来看，这类螺母的受力状态并不均匀，拧紧过程中周向的四个卡槽会与勾头扳手配合传递扭矩，外圆的槽位深度需要兼顾扳手咬合强度与螺母自身的壁厚强度，槽位过浅会导致扳手打滑刮伤零件表面，槽位过深则会削弱螺母的整体刚性，在高转速切削的离心力作用下容易出现开裂变形。

　　设计这款螺母时，首先要匹配ER25夹头的外锥面角度，内螺纹的螺距与公差需要严格适配标准ER25刀柄的外螺纹规格，螺纹配合的间隙不能过大，否则拧紧过程中会出现偏载，导致夹头锁紧后刀具同轴度超差，直接影响加工孔位或者铣削面的形位公差；间隙过小则会出现螺纹卡滞，长期在切削液喷淋、金属粉尘附着的工况下使用容易出现螺纹咬死，无法正常拆卸换刀。螺母的外形采用带周向卡槽的环形结构，整体外圆做了倒角过渡处理，一方面是减少高速旋转时的风阻与动平衡偏差，另一方面也能避免锋利边缘划伤操作人员的手部。安装边界上，螺母拧紧后突出刀柄端面的高度需要控制在合理范围，避免加工深腔零件时螺母与工件侧壁发生碰撞干涉，内孔的让位深度需要保证夹头完全收缩时不会与螺母内端面发生刚性接触，确保锁紧力完全作用在夹头的锥面贴合面上。从功能特性来看，这款螺母的内锥面与夹头外锥面的贴合率需要达到85%以上，才能保证周向锁紧力均匀分布，让夹持的刀具获得足够的夹持力与回转精度，日常使用中如果锥面出现磕碰、拉毛的损伤，会直接导致刀具装夹后跳动超差，加工出的零件表面出现振纹，严重时还会出现断刀的情况。

　　设计过程中还需要考虑螺母的动平衡性能，周向的四个卡槽采用均匀对称分布，每个槽的尺寸、位置公差控制在0.02mm以内，确保螺母在8000转以上的高转速工况下不会产生过大的离心振动，延长主轴轴承的使用寿命。材质选择上通常会采用优质合金钢做调质处理，表面做发黑或者镀镍防锈处理，应对加工车间潮湿、有切削液腐蚀的使用环境，螺纹部位的硬度控制在合理区间，既要保证足够的耐磨性，也要避免硬度过高导致螺纹脆裂。在实际的设备选型匹配中，ER25螺母不能与ER20、ER32等其他规格的螺母混用，不同规格的螺纹尺寸、锥面角度、夹持行程都存在差异，强行混用会导致夹头无法正常锁紧，甚至损坏刀柄与夹头的配合面。

　　这款螺母的结构设计没有多余的冗余特征，所有的型面都是为了实现锁紧功能、满足装夹操作需求而设置，外圆的卡槽位置避开了内螺纹的应力集中区域，避免拧紧时螺纹部位受额外的弯矩作用出现变形，端面的平面度公差控制在0.01mm以内，保证拧紧时螺母端面与刀柄端面平行贴合，不会出现偏斜导致的锁紧力不均。对于从事工装夹具设计、机床维护的工程人员来说，这类标准件的三维建模需要严格遵循通用工业标准的尺寸要求，每个配合尺寸的公差设定都要结合实际使用场景的受力情况，不能只做外形的复刻，要理解每个结构特征背后的工程逻辑，才能保证建出的模型可以直接用于装配验证、工装改制的设计参考，避免实际装配时出现干涉、配合失效的问题。
