山地自行车硬尾车架三维结构设计

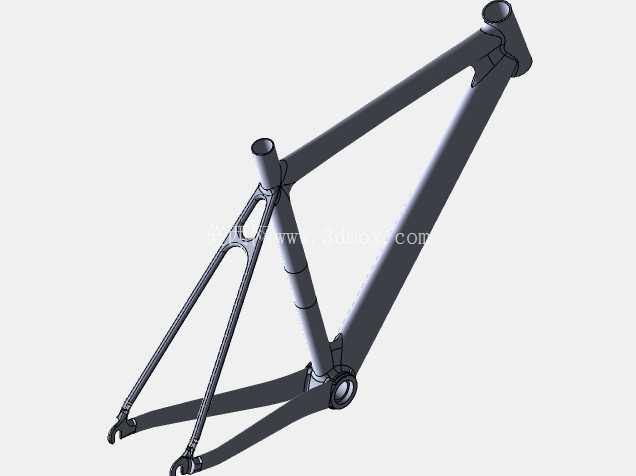

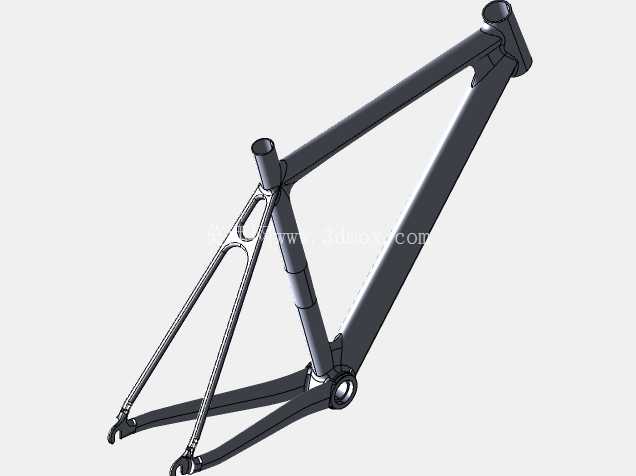

　　日常通勤、山地越野场景中，硬尾自行车车架作为整车核心承载基体，承担着连接前后轮组、传递骑行驱动力、缓冲路面冲击载荷的核心作用，所有骑行过程中的踩踏力、转向力矩、颠簸路面带来的竖向冲击，都会通过轮组、前叉、座管传导至车架主体，因此车架的结构合理性直接决定了整车的骑行刚性、操控灵敏度与长期使用疲劳寿命。这款硬尾车架采用经典的菱形三角布局设计，上管、下管、座管、后上叉、后下叉五组核心管材通过焊接节点连接，形成两个稳定的三角形受力结构，前三角负责承接头管转向力矩、中轴踩踏扭矩与座管竖向载荷，后三角负责承接后轮轴的冲击载荷与驱动制动力矩，这种布局经过数十年的市场验证，能够在重量、刚性、舒适性三者之间取得最优平衡。

　　从安装边界来看，车架头管位置采用标准的锥管配合规格，可适配主流的直管、锥管山地车前叉，头管上下端面的加工精度直接影响前叉转向的顺滑度与碗组的安装密封性，设计时预留了标准碗组的压装公差，避免出现压装过紧导致转向卡滞、压装过松出现碗组松动异响的问题。中轴位置采用压入式中轴安装座，安装孔的同轴度公差控制在0.02mm以内，可适配主流的中空一体牙盘，保证踩踏过程中牙盘转动无偏摆，减少传动过程中的动力损耗。后叉端采用标准的快拆桶轴兼容开档尺寸，可适配135mm快拆、142mm桶轴规格的后轮组，尾钩位置预留了变速器安装螺纹孔，螺纹精度达到6H级，保证后变速器安装后换挡精准无偏移。

　　座管位置采用标准的圆形座管口径，可适配主流口径的座管与座垫夹，座管插入深度预留了足够的安全余量，避免骑行过程中出现座管脱出的风险。管材选型上，不同位置的管材根据受力方向采用差异化的管径与壁厚设计，下管作为整车受力最大的管材，采用椭圆变径截面设计，头管连接端管径更大，提升头管位置的抗冲击能力，中轴连接端适当收窄，在保证刚性的前提下降低整体重量；后上叉采用扁平截面设计，能够在传递后轮冲击时产生微小的弹性形变，过滤掉路面细碎颠簸，提升长途骑行的舒适性；后下叉采用加粗圆管设计，提升踩踏时的传动刚性，避免大力踩踏时后叉出现形变泄力。

　　所有管材的焊接节点位置都做了平滑过渡处理，避免应力集中导致的焊接位置疲劳开裂，尤其是头管与上下管的连接位置、中轴与下管后下叉的连接位置、座管与后上叉后下叉的连接位置，都是应力集中的高发区域，设计时通过加大焊接接触面积、优化管材切口弧度，分散节点位置的集中应力，提升车架的整体抗疲劳寿命。实际装配过程中，需要先将碗组压入头管上下端面，压装过程中要保证压装力垂直于头管端面，避免碗组出现压偏导致的转向卡顿；之后安装中轴组件，压装前需要在中轴安装座内壁涂抹专用界面剂，避免长期使用后出现中轴异响；后轮组安装时要保证尾钩与后轴端面贴合紧密，避免后轮安装偏斜导致的轮组偏摆、刹车蹭碟问题。这款车架可适配26寸、27.5寸轮组，根据不同轮径搭配对应长度的前叉，即可组装出适合不同骑行场景的整车，无论是日常城市通勤、轻度林道越野还是长途骑行，都能提供稳定可靠的承载性能。
