山地自行车辐条式车轮结构三维设计

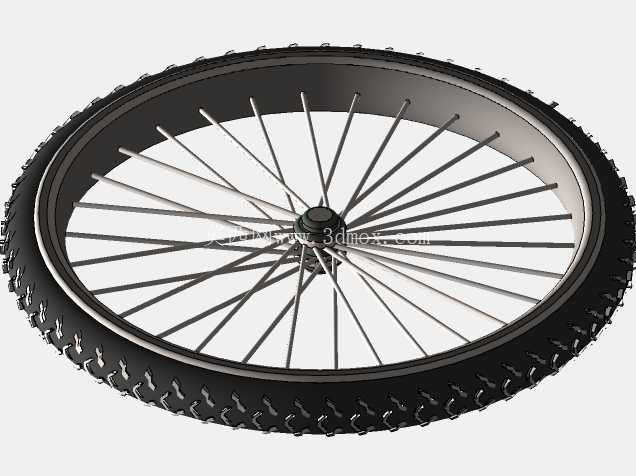

　　日常通勤、山地越野场景下的自行车轮组，直接决定骑行过程的滚阻表现、承重能力与路面冲击耐受度，这款辐条式车轮的结构设计完全围绕非铺装路面骑行的受力特性展开。先从安装边界说起，轮组中心花鼓的轴孔尺寸适配常规快拆式山地车前叉/后叉开档间距，安装时无需额外改动车架叉脚结构，花鼓两端的轴肩定位面做了同轴度公差约束，装配后轮组不会出现偏摆蹭碟或蹭刹车块的问题。轮辋部分采用双层铝合金结构的设计思路，圈体截面的空腔结构既可以降低整体重量，又能保证径向承压能力，应对颠簸路面的冲击时不会出现圈体变形，轮辋边缘的胎唇卡槽尺寸严格匹配常规山地车外胎的装配公差，装胎后胎唇可以完全卡入卡槽，高压充气状态下不会出现滑胎、爆胎的风险。

　　辐条采用交叉编法排布，从花鼓法兰盘到轮辋的辐条孔位，每根辐条的长度都经过精确计算，编圈后辐条张力保持均匀，不会出现单根辐条应力集中导致的断条问题，这种编法在侧向受力时可以将冲击力分散到多根辐条上，过弯时轮组的侧向刚性足够，不会出现软脚晃动感。外胎采用深齿纹设计，胎齿的排布方向兼顾抓地力与滚阻，正向滚动时胎齿可以顺利切入松软路面表层提供抓地力，侧向的胎齿凸起在过弯倾斜车身时可以提供额外的侧向摩擦力，避免侧滑，胎体的帘布层结构设计预留了一定的形变量，压过路面碎石、坑洼时可以过滤部分高频震动，降低传递到车架的冲击。

　　花鼓内部的轴承安装位做了台阶定位，装配后轴承内圈与轴芯、外圈与花鼓壳体的配合为过渡配合，既保证转动顺滑，又不会出现轴承跑内圈、跑外圈的磨损问题，花鼓两端的法兰盘直径经过优化，辐条的受力角度更合理，相同张力下可以获得更好的轮组刚性。设计过程中优先考虑了维修替换的便利性，所有辐条的规格统一，轮组出现辐条断裂时不需要定制特殊规格的配件，常规的山地车辐条就可以替换，外胎、内胎的规格也采用行业通用尺寸，后期更换维护不需要特殊工具。

　　从受力仿真的角度看，轮组在承受120kg垂直载荷时，轮辋的最大形变量控制在安全范围内，辐条的应力远低于材料屈服强度，应对日常骑行、轻度越野的载荷完全足够，轮组的动平衡在设计阶段就做了配重考量，高速滚动时不会出现明显的跳动，保证骑行的平顺性。很多入门轮组设计容易忽略辐条帽的承托结构，这款轮辋的辐条孔位置加装了铜质衬帽，避免辐条拉紧时压溃铝合金轮辋的孔位，长期使用后轮组的张力保持性更好，不需要频繁调整辐条张力。车胎的气嘴孔位置做了加厚处理，安装美式气嘴时不会出现孔位开裂的问题，气嘴安装后与轮辋表面垂直，充气时不需要刻意调整角度。整体结构没有冗余的设计部件，每个部分的尺寸都围绕实际骑行的受力需求设定，既不会因为过度减重牺牲结构强度，也不会因为冗余结构增加不必要的重量，对于自行车结构设计从业者来说，这款模型的结构参数可以直接作为入门级山地车轮组设计的参考，也可以用于整车装配的干涉检查，验证轮组与前叉、后叉、刹车系统的装配间隙是否合理。
