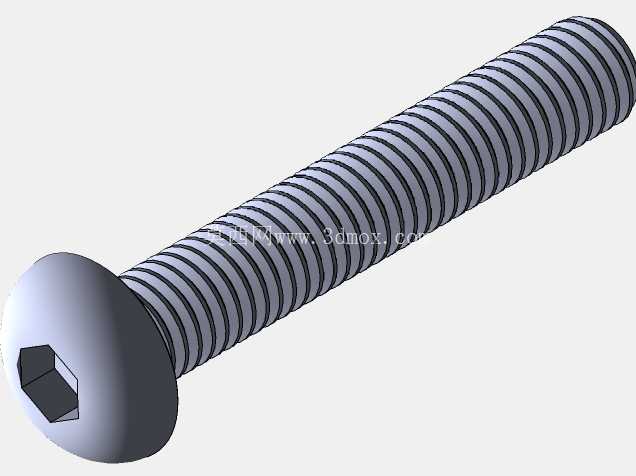

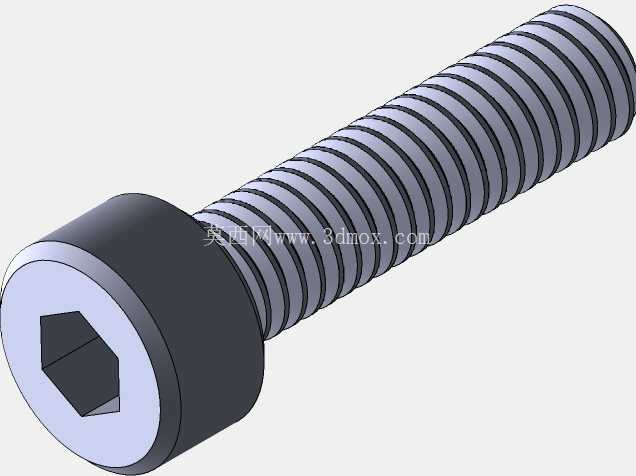

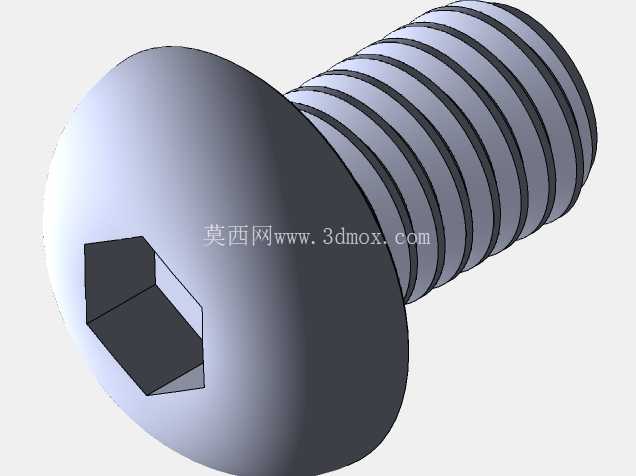

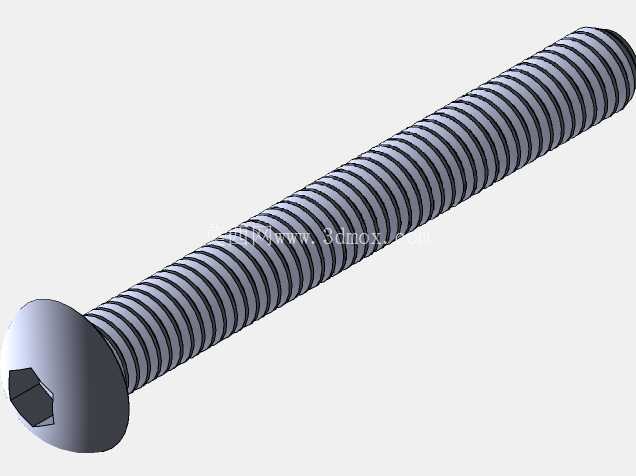

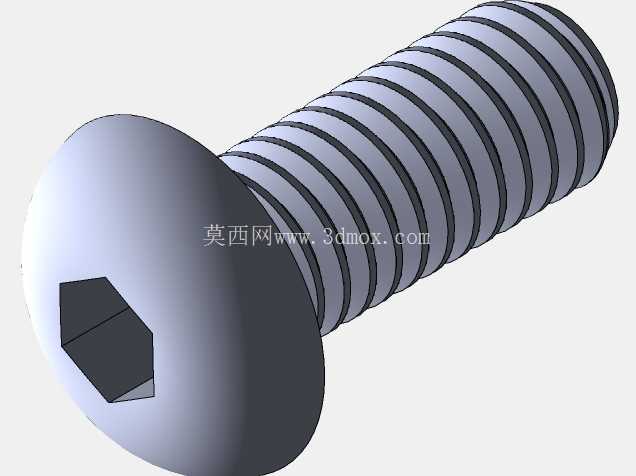

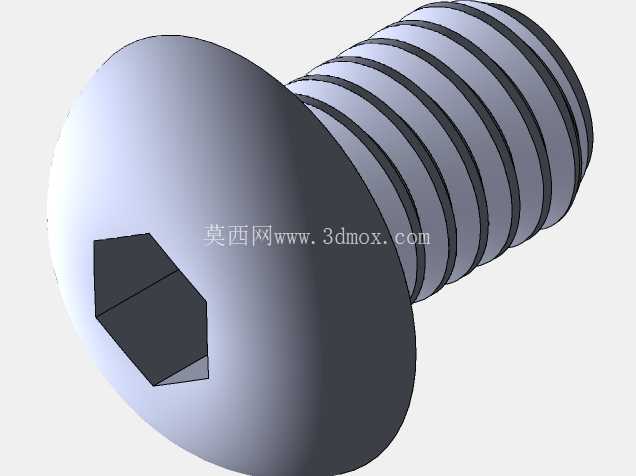

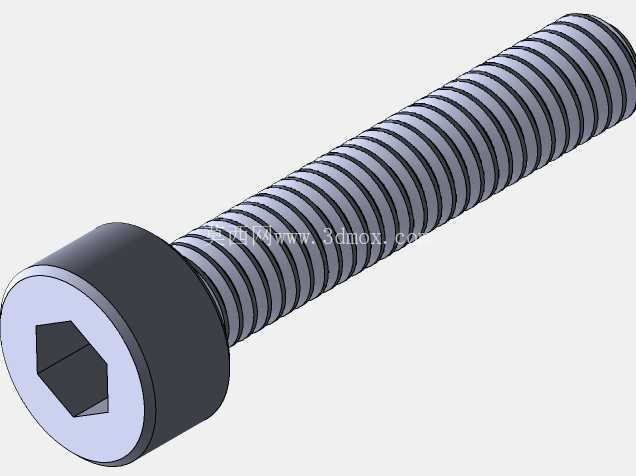

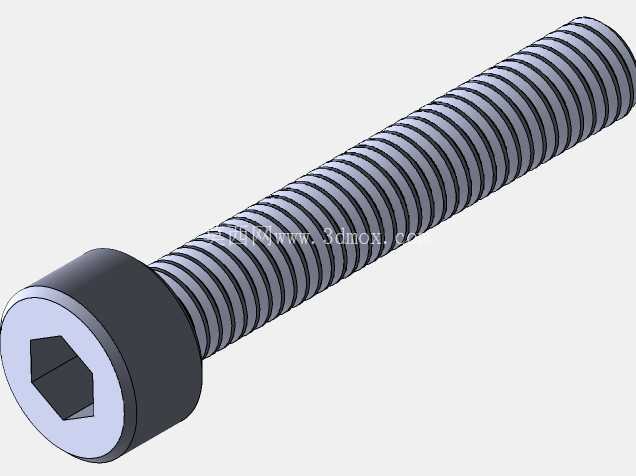

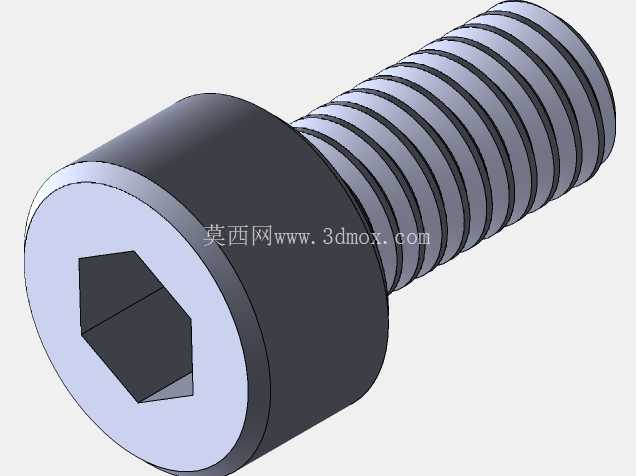

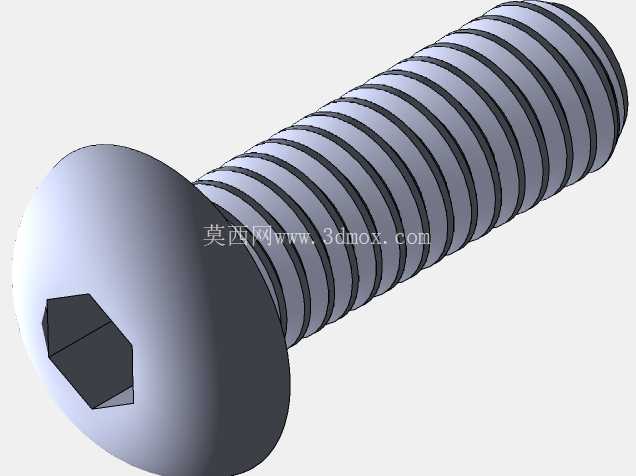

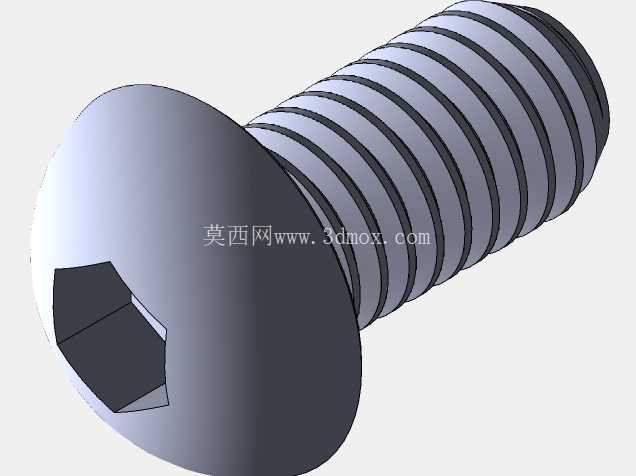

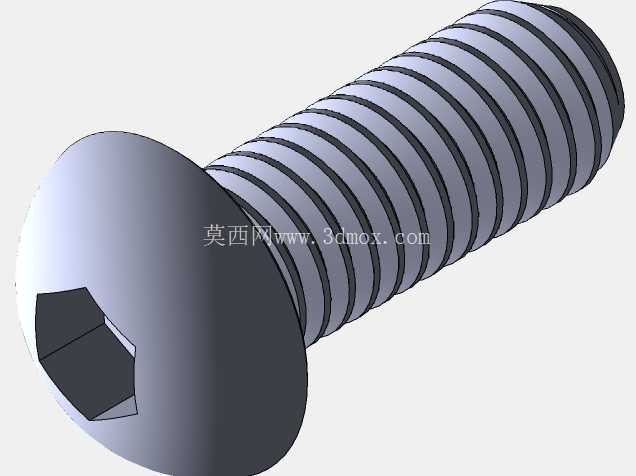

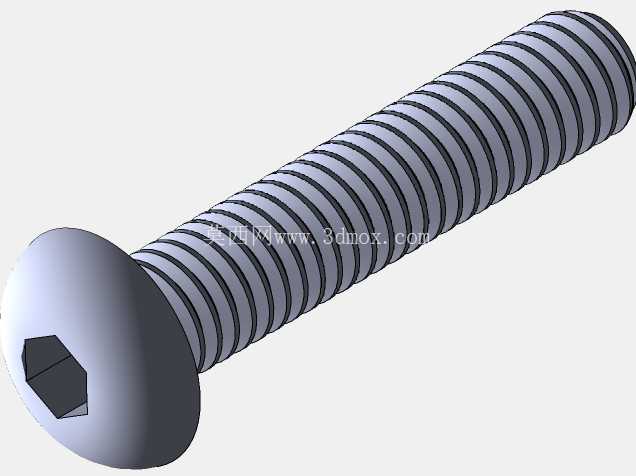

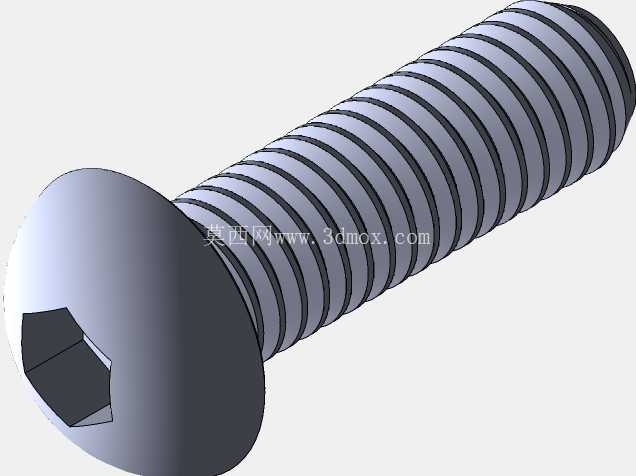

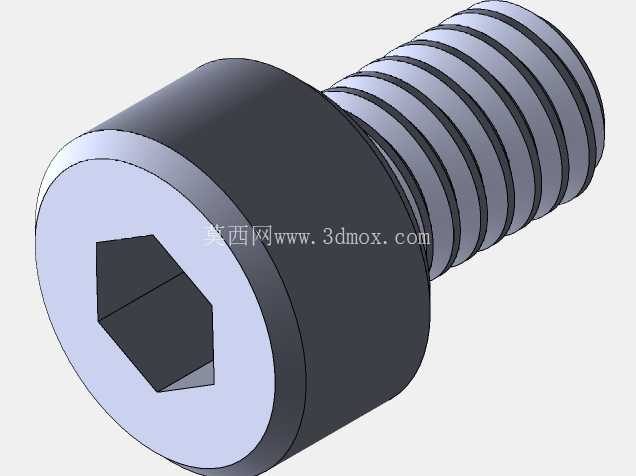

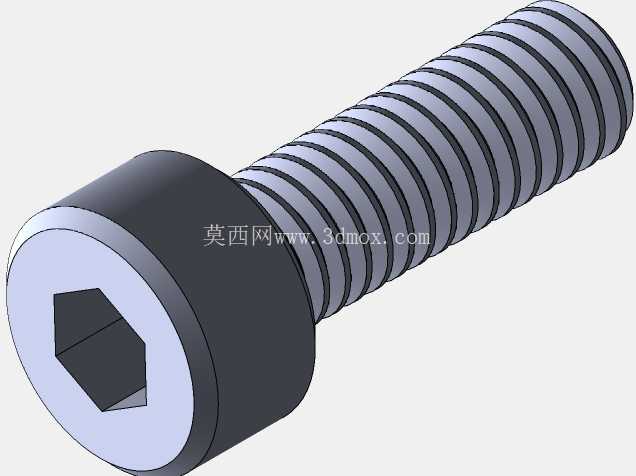

盘头内六角圆柱头螺钉紧固件三维结构

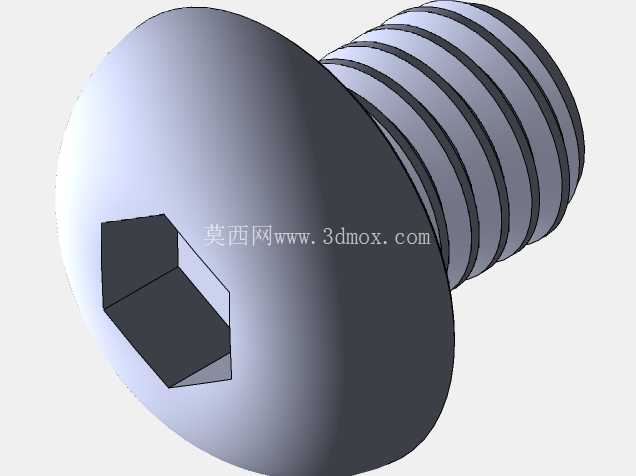

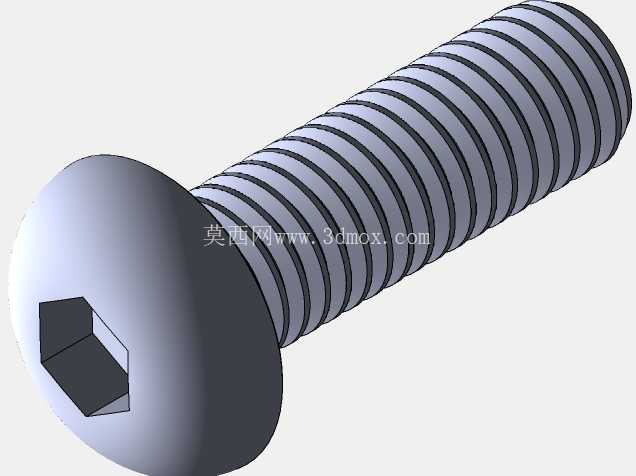

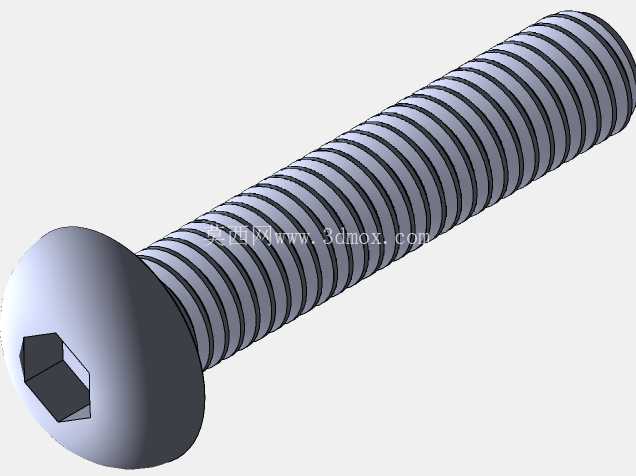

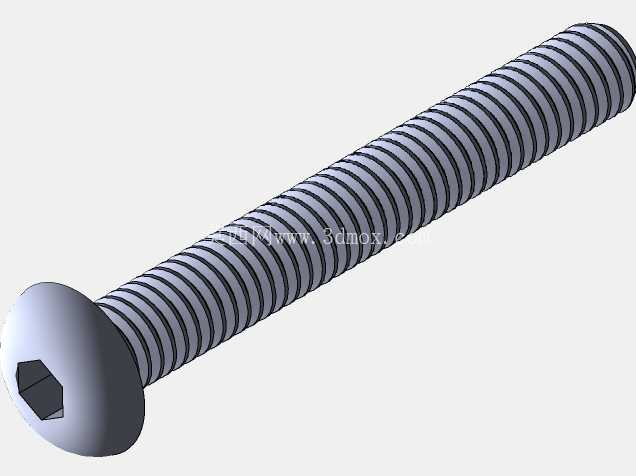

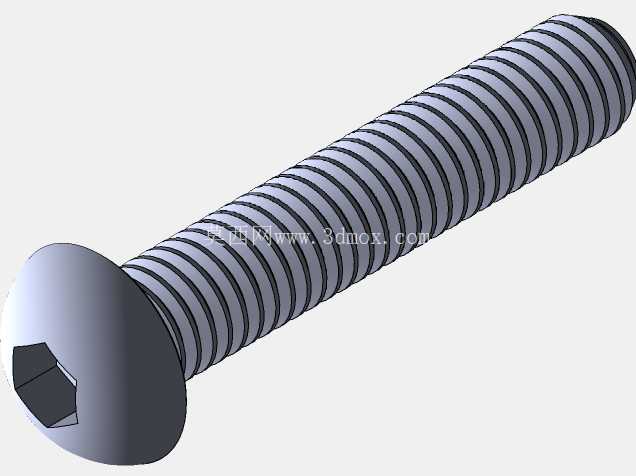

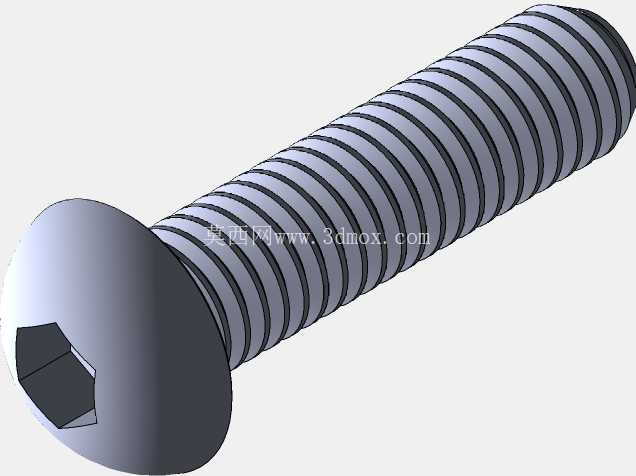

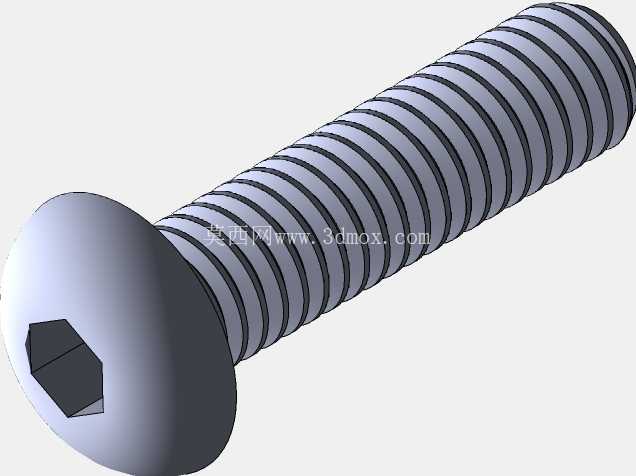

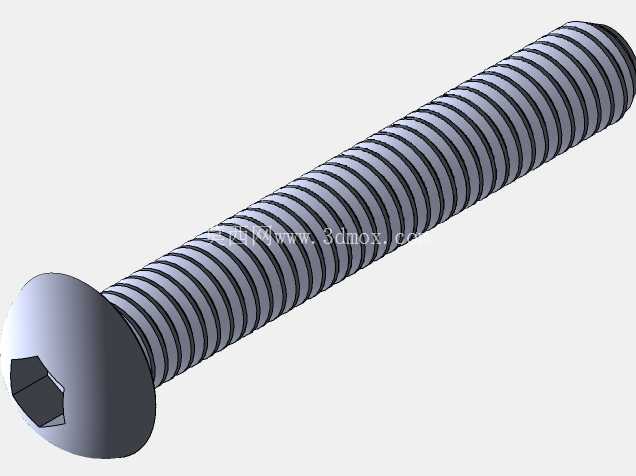

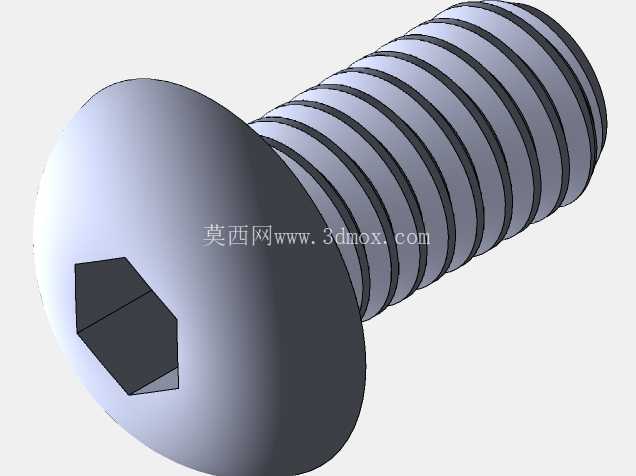

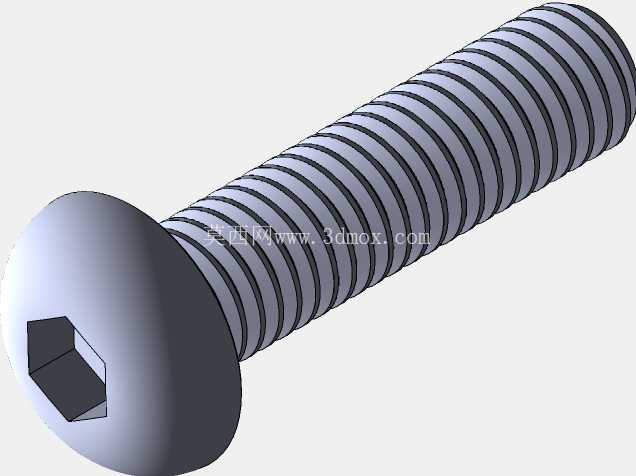

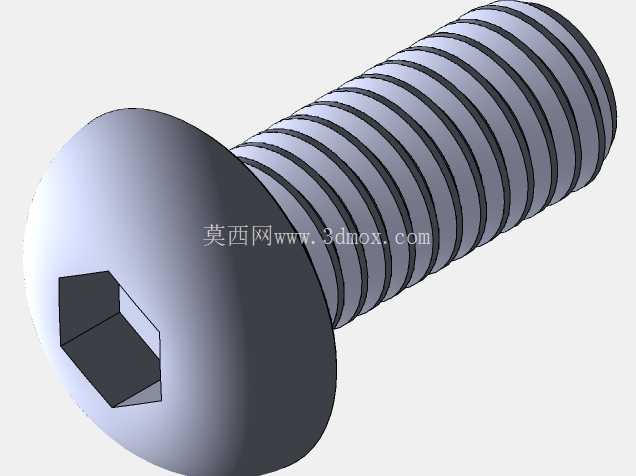

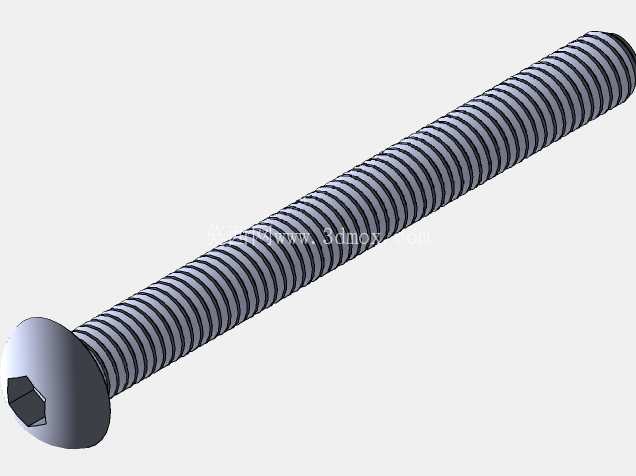

　　这类盘头内六角螺钉在电子设备组装、小型通讯器材壳体拼接、精密仪器内部构件固定场景中应用极广，不同于沉头螺钉需要在安装面加工沉孔来保证装配后表面齐平，盘头结构的螺钉不需要对安装基材做沉孔加工，直接在平整安装面钻孔攻丝后即可完成锁紧，对于壁厚较薄、无法加工沉孔的薄板类构件连接适配性更强。从结构设计逻辑来看，盘头的头部直径比同规格沉头螺钉的头部支撑面更大，锁紧时能够分散对被连接件表面的压应力，避免在软质基材比如铝合金薄板、工程塑料件表面压出凹陷，破坏构件外观甚至造成基材开裂。

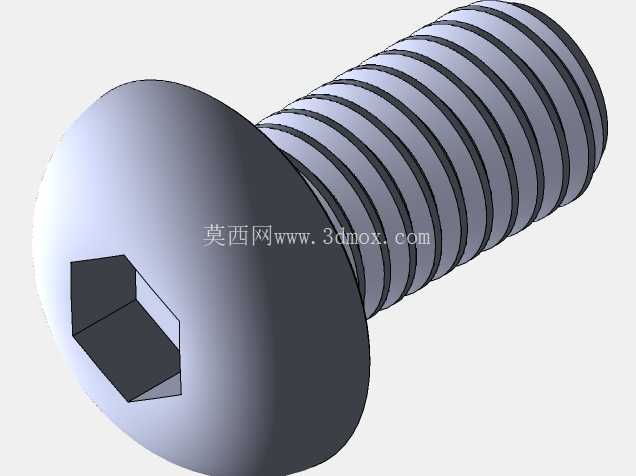

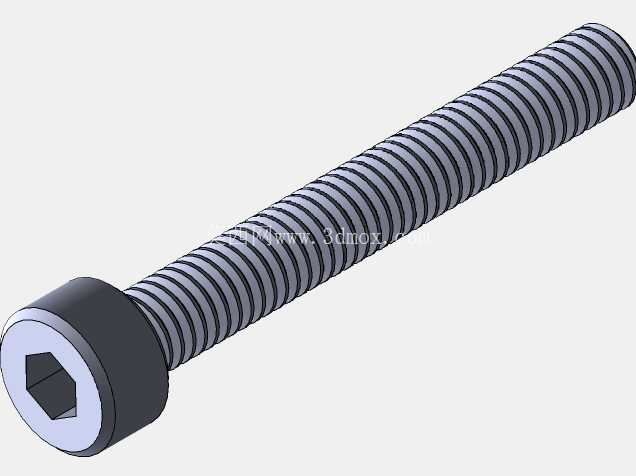

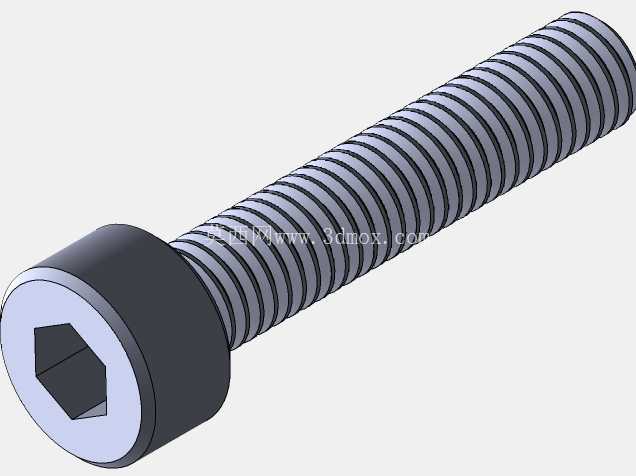

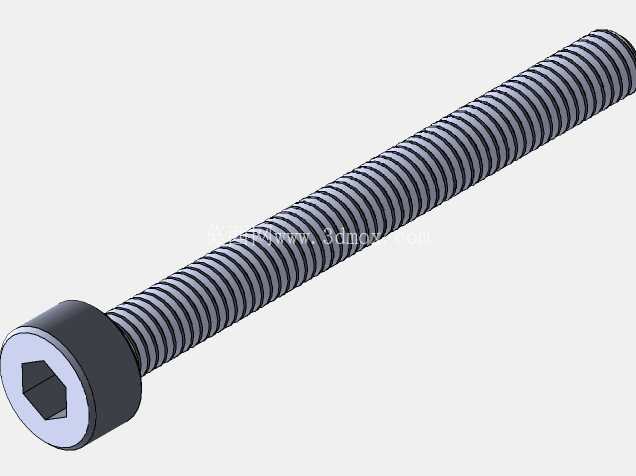

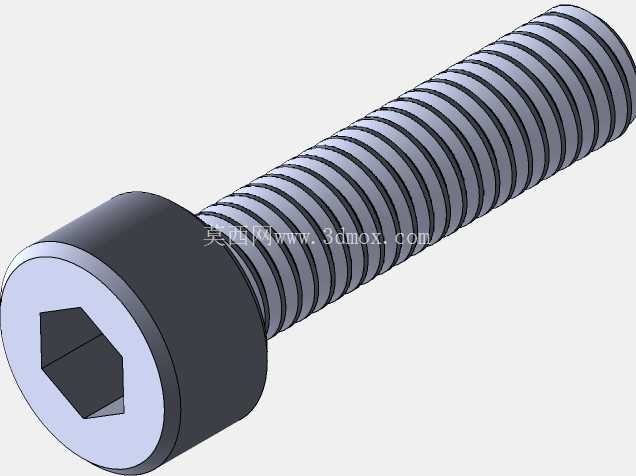

　　头部采用内六角驱动槽，相比十字槽、一字槽的驱动结构，内六角槽能够承受更大的锁紧扭矩，装配时不容易出现滑牙问题，适合需要一定预紧力的连接场景，同时内六角驱动可以使用加长杆扳手在空间狭窄的设备内部操作，不需要预留太大的扳手摆动空间，对于内部结构紧凑的消费类电子产品、小型通讯终端设备来说，这种驱动形式的装配适配性远高于外六角头螺钉。螺纹部分采用标准公制粗牙螺纹，覆盖M3、M5两种常用规格，M3规格多用于小型PCB板固定、塑料壳体拼接，M5规格则用于设备内部金属支架、结构加强件的连接，螺纹牙型按照普通连接螺纹的公差要求设计，能够和同规格的标准螺母、预制螺纹孔顺畅旋合，不需要额外做适配加工。

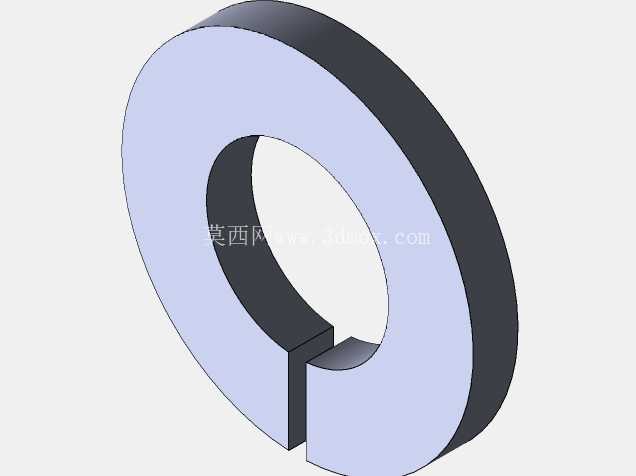

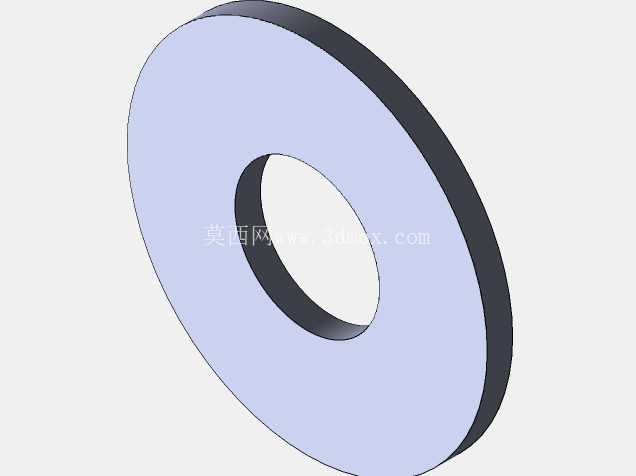

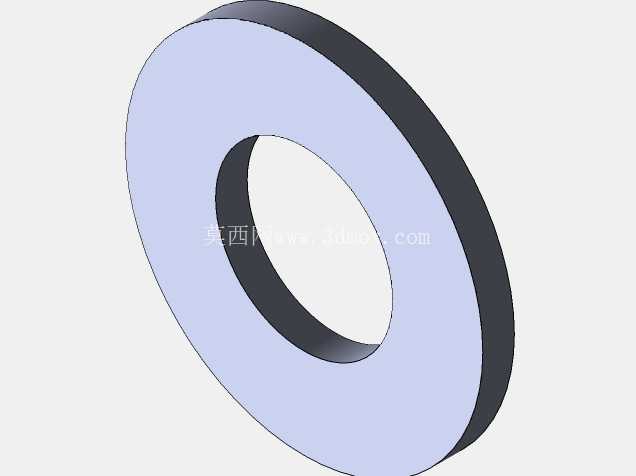

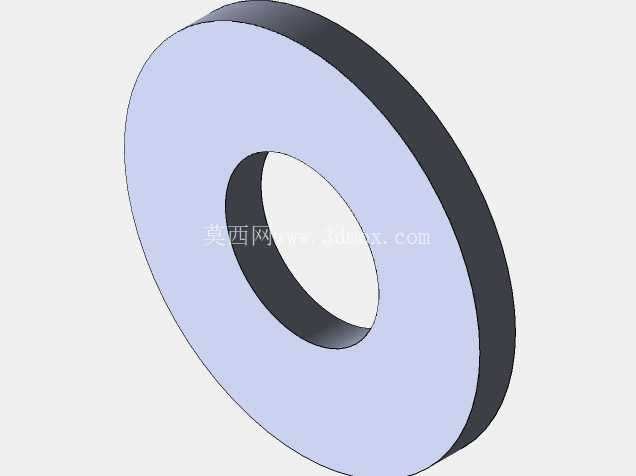

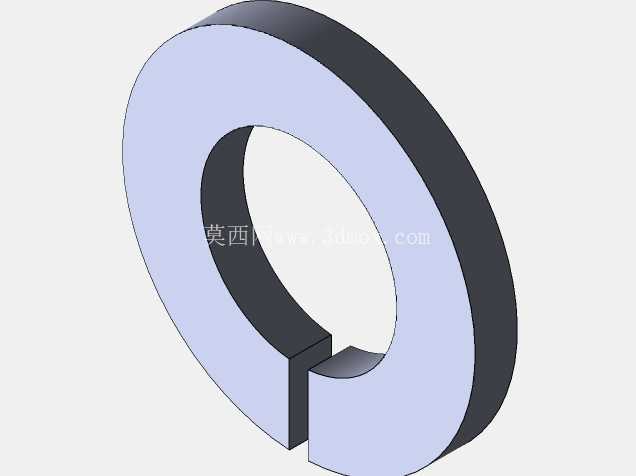

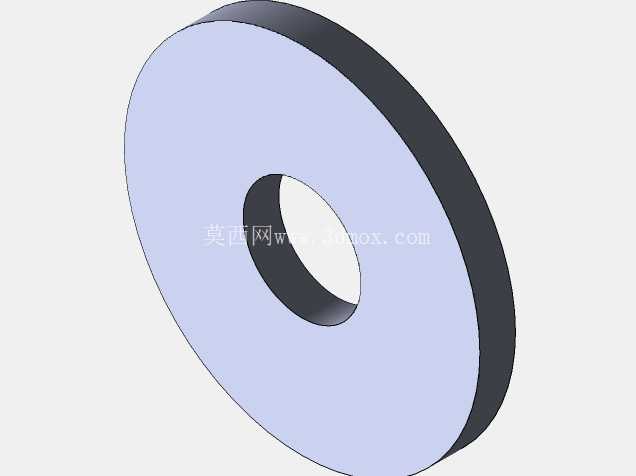

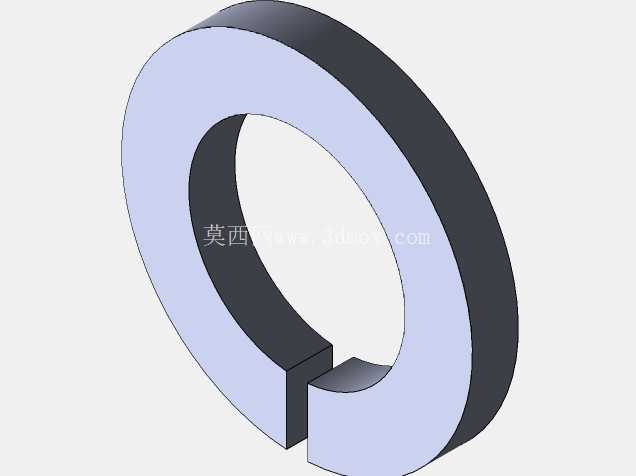

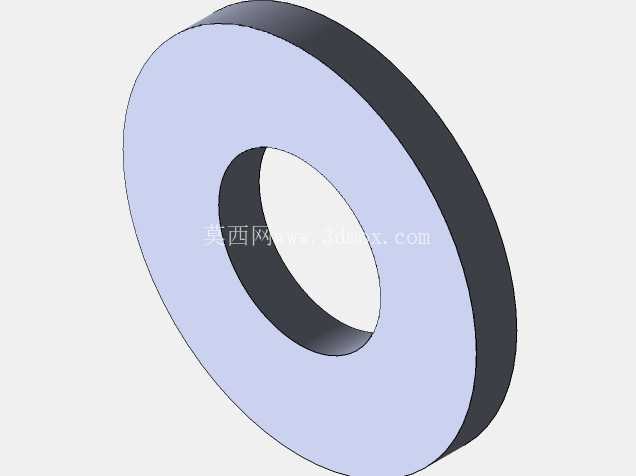

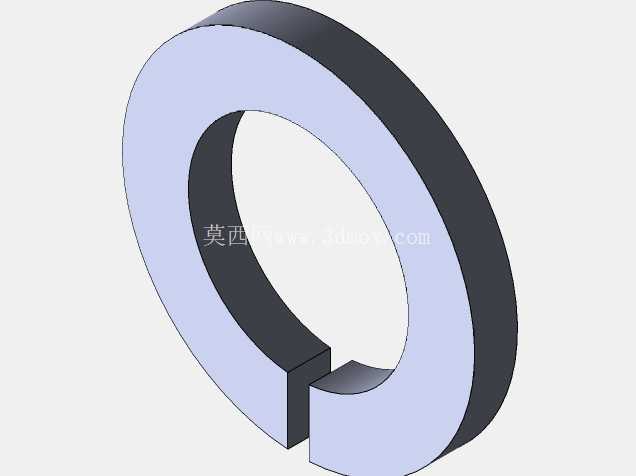

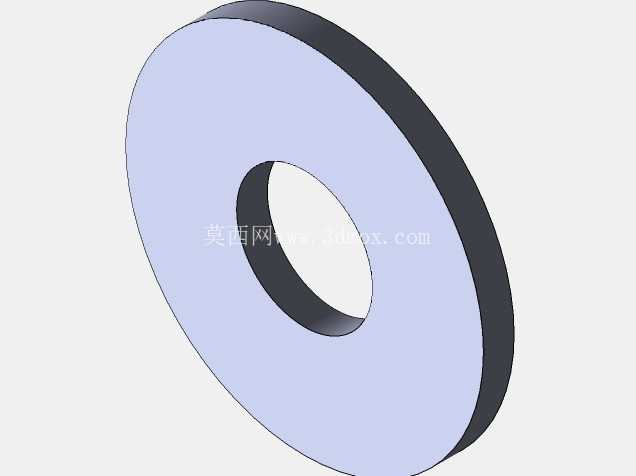

　　配套的平垫圈结构套在螺杆靠近头部的位置，装配时垫在螺钉头部和被连接件之间，一方面可以增大接触面积分散压应力，另一方面能够在频繁振动的使用场景下防止螺钉松动回退，弹垫结构则依靠自身的弹性形变持续给螺纹副施加轴向张紧力，进一步提升连接结构的防松性能，适合在有持续振动的户外通讯设备、便携式电子终端上使用。从安装边界来看，盘头头部的高度比同规格沉头螺钉更低，装配后突出安装面的高度更小，对于设备内部安装空间局促、构件之间间隙较小的场景，能够避免螺钉头部和周边运动构件、电子元器件发生干涉，设计选型时只需要预留出头部直径对应的安装避让空间，以及内六角扳手的操作空间即可，不需要额外预留沉孔深度对应的加工余量，能够有效降低基材的加工难度，减少生产环节的工序步骤。

　　在实际建模过程中，螺纹部分采用精确的螺旋扫描特征生成，牙型角、螺距参数完全符合公制螺纹的标准要求，头部的内六角槽尺寸按照标准内六角驱动的公差范围设计，能够和标准内六角扳手完全贴合，盘头头部的过渡圆角做了圆滑处理，避免热处理以及装配过程中出现应力集中导致头部开裂的问题，螺杆末端的倒角结构方便螺钉快速对准螺纹孔，提升装配环节的操作效率。这类紧固件虽然属于小尺寸的基础五金零件，但在通讯设备、消费电子的结构设计中是不可或缺的连接元件，选型时需要根据被连接件的材质、厚度、使用场景的振动幅度、需要的预紧力大小来匹配对应的规格，搭配对应的平垫、弹垫组合来保证连接结构的长期可靠性，避免设备使用过程中出现螺钉松动、构件脱落的问题。
