可调节桶形胶囊铰链结构设计方案

在日常的机械结构设计与家用五金选型场景中，这类桶形胶囊铰链的出镜率远超多数人的认知，它没有外露的合页转轴结构，安装完成后仅能看到圆柱状的外露面，整体外观简洁流畅，不会破坏设备外壳或者门板的整体视觉完整性，这也是它在各类对外观整洁度有要求的设备、家具上被广泛应用的核心原因。

从功能特性来看，这款铰链支持尺寸调节，这一设计点解决了传统固定尺寸桶形铰链安装容错率低的问题。传统的桶形铰链在安装时，需要在两个待连接件上分别钻出精度极高的同轴孔，一旦孔位的深度、直径出现偏差，或者两个连接件的拼接面存在加工误差，就会出现铰链卡滞、转动阻尼不均、甚至两个连接件无法完全贴合的问题，而这款可调节结构的铰链，可以在一定范围内调整自身的有效配合长度，抵消一部分安装孔位的加工误差，降低现场安装的加工精度要求，不管是批量设备装配还是家用场景的手动安装，都能大幅降低安装难度，减少因为孔位偏差导致的配件报废情况。

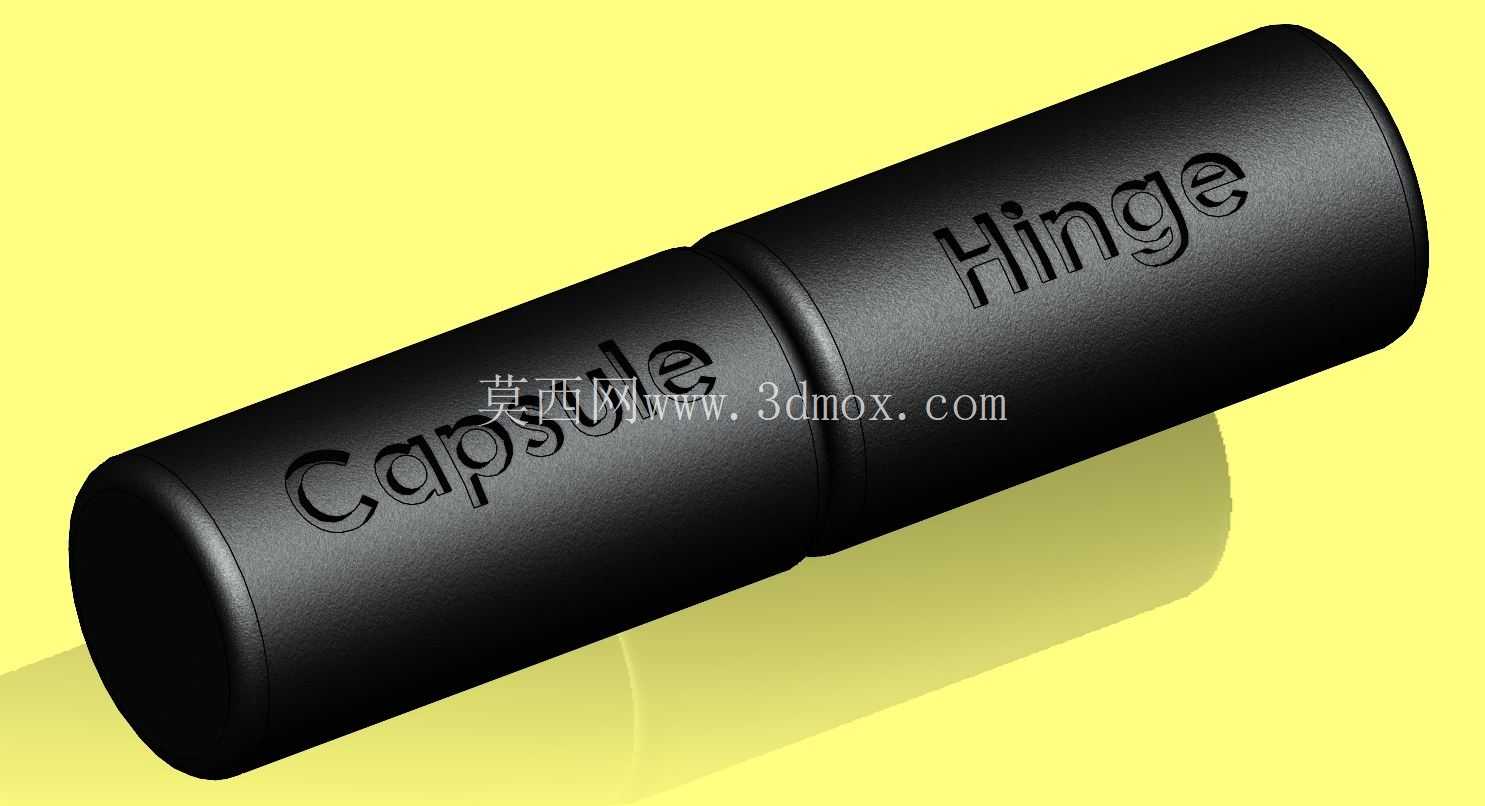

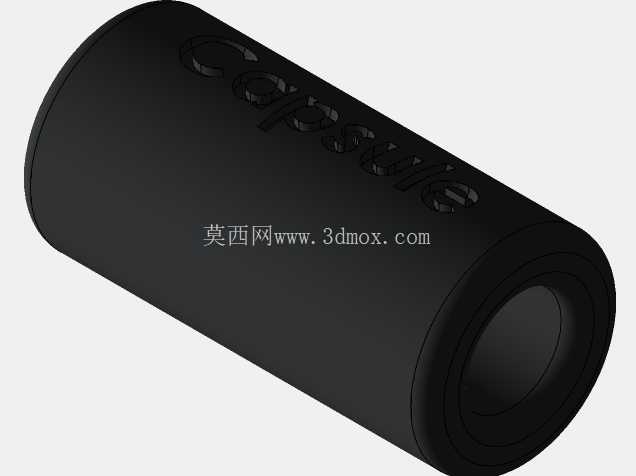

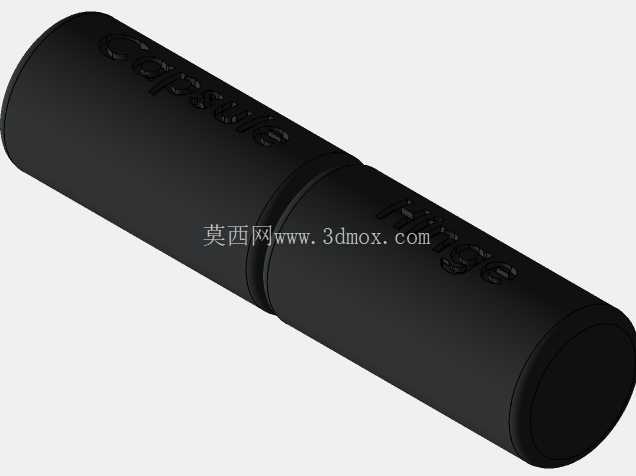

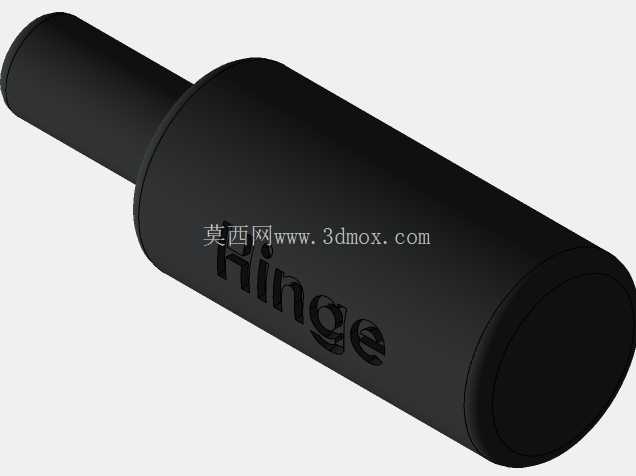

设计思路上，这款铰链采用了对称的胶囊式圆柱结构，两个铰接部件分别嵌入对应的安装孔内，铰接的转动结构完全隐藏在圆柱壳体内部，没有外露的销轴、缝隙，一方面可以避免灰尘、水汽进入铰接转动副内部，延长铰链的使用寿命，减少日常维护的频次，另一方面圆柱状的外形在嵌入安装孔时，不需要额外做定位防呆结构，只要孔的直径匹配，就可以顺利压入安装，相比方形或者其他异形的隐藏式铰链，加工安装孔的难度更低，只需要用对应直径的钻头加工出指定深度的圆孔即可，不需要额外做铣型加工，适配普通的钻削加工工艺，不管是木质门板、塑料设备外壳还是薄金属板材，都可以很方便地加工出匹配的安装位。

从安装边界与尺寸适配来看，这类铰链的圆柱外径是核心安装参数，安装时需要保证两个待连接件上的安装孔同轴度偏差在可控范围内，孔的深度需要略大于铰链单端嵌入的长度，预留出0.1-0.3mm的间隙，避免安装后铰链两端顶死导致转动不畅。可调节的结构设计，让它可以适配一定厚度区间的门板或者设备壁板，不需要针对每一种板厚单独开模生产对应规格的铰链，既降低了生产端的开模成本，也让选型端的配件库存压力大幅降低，仓储时只需要储备少数几个规格的可调铰链，就可以覆盖多数常规厚度的安装场景。

在实际应用场景中，这类铰链除了常见的家用橱柜门、小型设备检修门之外，在一些小型自动化设备的防护门、户外箱体的检查口盖板、甚至是一些消费类电子产品的翻盖结构上都有应用，隐藏式的结构不会勾挂外部的线缆、布料等杂物，转动过程中没有突出的结构件，安全性也比外露式的合页更好，不会出现转动过程中夹手、磕碰的问题。内部的转动副经过结构优化，转动阻尼均匀，在长期频繁开合的使用场景下，也不会出现松动、异响的问题，相比普通的外露合页，它的抗剪切能力更强，圆柱状的整体结构可以均匀承受门板或者盖板的重量，不会出现普通合页因为螺丝松动导致的门板下沉问题。

在建模设计过程中，需要重点关注两个铰接部件的配合间隙，既要保证转动灵活无卡滞，也要避免间隙过大导致的铰接晃动量超标，同时表面的标识字符做了凹陷式的设计，不会因为长期的摩擦、磕碰导致标识磨损消失，圆柱表面的粗糙度也做了适配，压入安装孔时不会因为过于光滑导致固定力不足，也不会因为表面过于粗糙导致压入时刮伤安装孔内壁，影响安装的牢固度。两端的圆角过渡设计，既可以在安装时起到导向作用，方便铰链快速对准安装孔压入，也可以避免尖锐的棱边划伤安装人员或者使用者，细节设计完全贴合实际安装使用的需求。
