适配10至70mm宽度材料的中心标记夹具

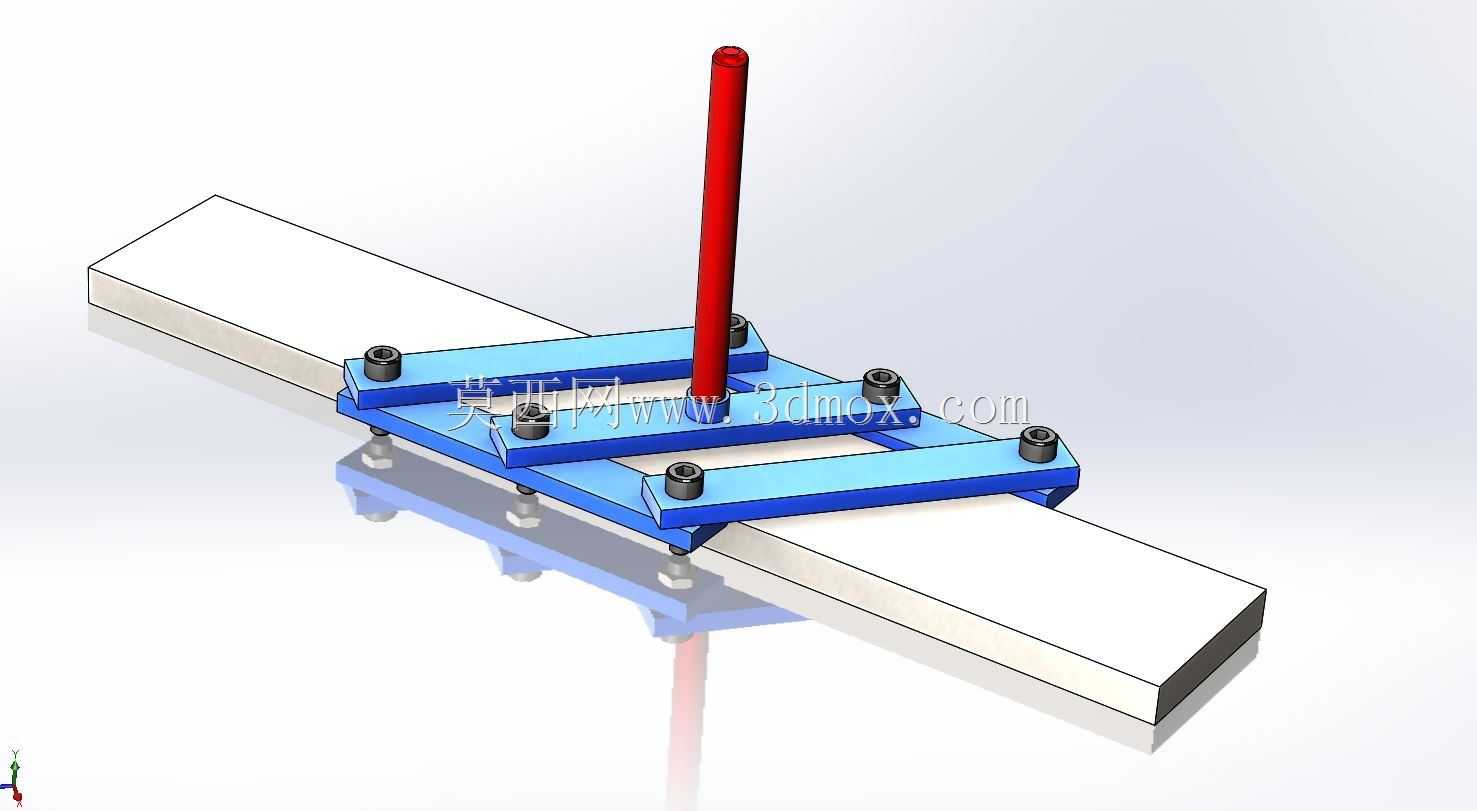

在机械加工、钣金下料、型材预处理的生产环节中，工件中心定位标记是后续钻孔、铣削、装配对位的前置关键工序，传统靠钢尺、角尺配合划针找中心的操作方式，不仅效率低下，还容易因人工视差、量具偏移出现标记偏差，尤其是针对宽度规格跨度较大的条形工件，反复调整量具位置的过程会进一步放大误差，影响后续工序的加工精度。这款中心标记夹具正是针对这类场景设计的专用定位工装，可直接跨装在条形工件上完成中心位置的快速标记，无需反复测量核对。从结构设计来看，夹具采用双平行滑动横梁搭配锁紧螺栓的结构，两根蓝色横梁可沿纵向导轨滑动调整间距，适配10mm到70mm宽度范围内的矩形截面条形材料，不管是铝型材、方钢、木板还是塑料条料，只要截面宽度落在适配区间内，都能通过拧紧横梁上的内六角锁紧螺栓，将夹具牢牢固定在工件端面上，不会在标记过程中出现滑移错位。中间垂直设置的红色标记导套是整个夹具的核心定位基准，导套的轴线始终与夹具的对称中心重合，当夹具锁紧在工件上时，导套轴线自动对准工件宽度方向的中心位置，操作人员只需将划针或者样冲穿过导套，就能直接在工件表面打出精准的中心标记，完全省去了人工测量找中的步骤。考虑到车间实际使用的磨损问题，导套采用可拆卸设计，长期使用出现磨损间隙后可单独更换，不需要整体报废夹具，有效降低了工装的使用维护成本。夹具底部与工件接触的位置设置了防滑凸点，锁紧后不会划伤工件表面，同时能避免敲击样冲时夹具出现偏移。整个夹具的外形紧凑，横向最大跨距不超过90mm，纵向长度约120mm，握持操作顺手，不管是固定在台虎钳上的工件，还是现场摆放的长型材，都能直接装夹使用，不需要额外的安装基座，适配台位作业、现场装配等多种作业场景。相较于传统的找中方式，这款夹具能将单根工件的中心标记时间压缩到数秒，标记重复精度可控制在0.1mm以内，能有效降低操作人员的劳动强度，减少因标记偏差导致的后续加工报废问题，适合小批量多规格的型材加工、五金制作、设备维修等场景使用。设计过程中特意规避了复杂的传动结构，全部采用常见的标准紧固件，加工制作门槛低，普通的机加工车间就能完成整套夹具的加工装配，不需要特殊的定制零件，后期维护更换配件也十分方便。
