轴上弹簧滚珠轴承式橡胶行走轮结构

　　这款带轴上弹簧滚珠轴承的行走轮，在轻型移动设备、小型输送工装、仓储周转载具、民用代步器械等场景中有着广泛的适配空间，区别于传统过盈配合的塑料轮或者无轴承的简易滚轮，它的核心设计围绕低阻力转动、稳定承载、缓冲减震三个核心需求展开。从结构拆分来看，外层采用邵氏硬度适中的黑色橡胶材质，胎面做了无纹路的光面设计，这种设计并非为了高速行驶抓地，而是适配室内平整地坪、环氧地面、硬质PVC地板的使用场景，光面接触不会在地面留下压痕，同时橡胶材质本身的形变可以吸收地面微小凸起带来的振动，避免载具上放置的精密工件、易碎货品因为颠簸出现磕碰损伤。

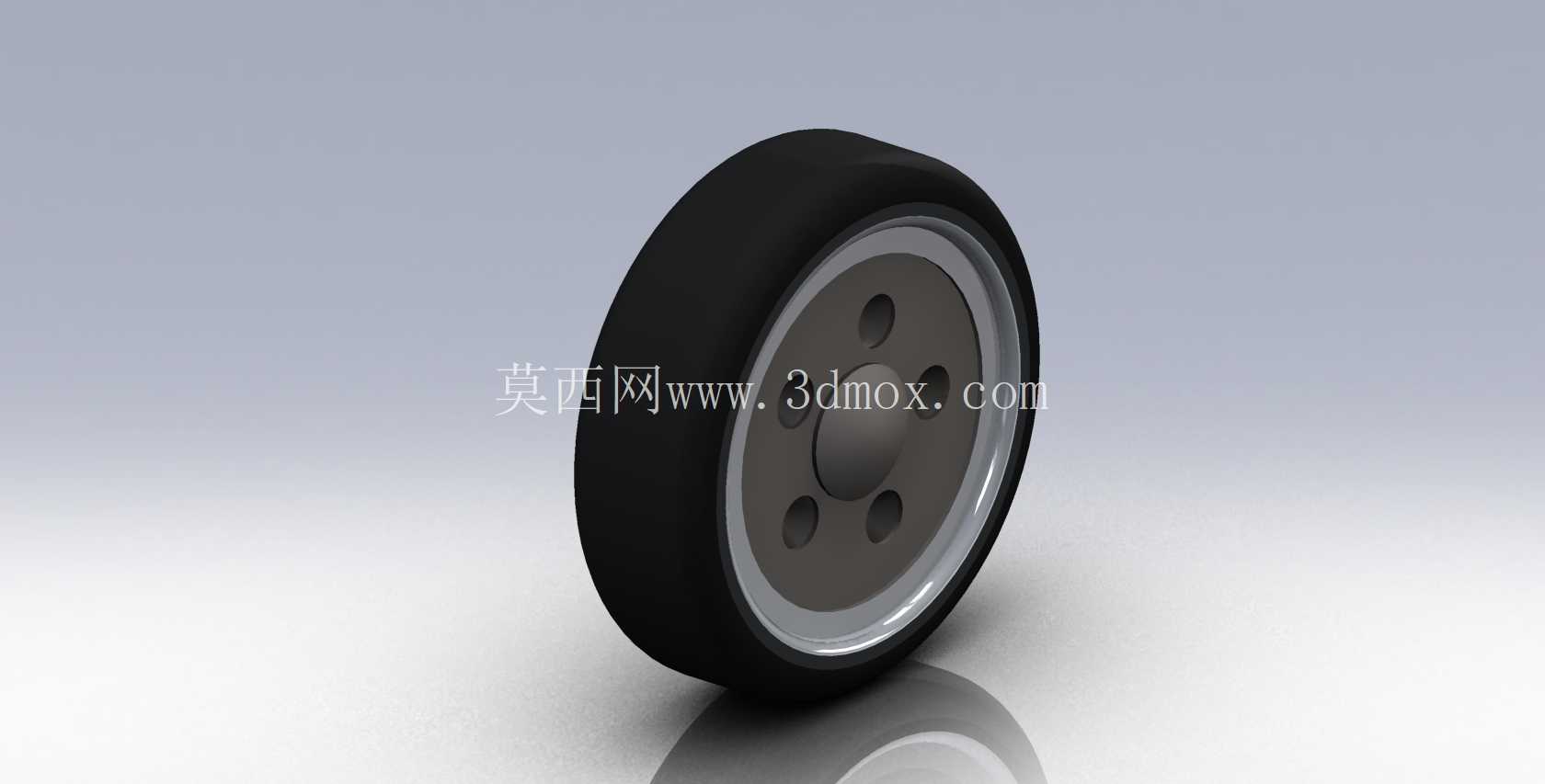

　　轮辋部分采用金属冲压成型的盆式结构，边缘做了卷边处理包裹橡胶胎体的内侧，避免橡胶在长期侧向受力时出现脱层滑移，轮辐上均匀开设四个圆形减重孔，在不降低整体结构强度的前提下减少轮体自身转动惯量，推动时更省力，同时减重孔也可以作为安装时的对位孔，方便维修时用工具卡住轮辐拆卸轴承。核心的转动部分采用轴上集成的弹簧滚珠轴承结构，这种设计没有采用独立轴承压装到轮芯的常规方案，而是将轴承滚道直接集成在轮芯与固定轴的配合面上，配合弹簧预紧的滚珠结构，自动补偿长期使用后的磨损间隙，不会出现普通滚轮用久了之后的晃动、卡滞问题，同时弹簧预紧结构可以抵消一部分轴向窜动，当轮体受到侧向冲击力的时候，不会出现轴承抱死的情况。

　　从安装边界来看，轮体的轴向宽度控制在适配常规轻型载具的安装支架尺寸范围内，中心安装孔为标准光轴配合尺寸，不需要额外加工键槽，直接穿入固定轴后用轴端挡圈限位即可完成安装，不需要复杂的紧固件配合，维修更换时只需要拆下轴端挡圈就可以抽出轮体，不需要拆解整个载具的支架结构。在实际选型适配的时候，需要注意这款轮的承载上限匹配轻型载荷场景，不适合大吨位重载设备使用，橡胶胎面的工作温度范围适配常规室内工况，避免长期在高温热源附近或者有油污侵蚀的环境下使用，防止橡胶过早老化开裂。

　　设计过程中，轮体的转动同心度是核心控制指标，建模时需要严格控制轮辋的圆柱度公差，保证橡胶胎面硫化后与轮辋的同轴度，避免转动时出现偏摆导致轮体单侧磨损过快；轴承部分的滚珠排布采用等分布置，弹簧预紧力的参数经过匹配，既保证转动无间隙，又不会因为预紧力过大导致转动阻力升高。这种轮组结构相比市面上常见的尼龙轮、聚氨酯轮，橡胶材质的静音效果更好，在医院、实验室、办公区域等需要低噪音的场景下使用时，不会产生刺耳的滚动噪音，同时胎面与地面的摩擦力适中，既不会因为摩擦力过大导致推动费力，也不会因为摩擦力过小在斜坡停放时出现溜滑问题。轮体的整体外形做了圆弧过渡处理，没有尖锐的棱角，避免使用过程中刮蹭到人员或者货品，轮辐的减重孔边缘做了翻边钝化处理，不会割伤安装维修人员的手部。在三维建模过程中，需要重点关注橡胶胎体与金属轮辋的配合面公差，橡胶部分的建模要考虑硫化后的收缩率，保证生产时橡胶与轮辋的结合力足够，不会在长期滚动后出现胎体与轮辋脱离的问题；轴承部分的弹簧滚珠结构要做运动仿真验证，保证轮体在正转、反转、受到侧向力时，滚珠都能在滚道内顺畅滚动，不会出现卡珠的情况。
