嵌入式长条型可视油位观测液位计

在液压站、稀油润滑系统、小型储油箱、齿轮箱腔体这类需要持续监测内部液位存量的工业场景中，这类嵌入式长条液位计是应用频次极高的观测部件，它不需要额外的供电或传感线路，完全依靠透明视窗的直观显示，就能让现场运维人员快速判断腔体内介质存量是否在合理区间，避免出现缺油干磨、介质溢出这类设备故障。

从实际使用的功能逻辑来看，这款液位计的核心作用是建立腔体内部与外部观测者的可视化通道，视窗上预置的高低位刻度标识，能直接对应介质存量的上下阈值，运维人员巡检时不需要打开腔体注油口探察，站在设备旁就能直接读取液位状态，大幅降低日常巡检的操作成本，也能避免开盖检查带来的杂质进入腔体、介质挥发等问题。相比浮球式、电子式液位检测部件，这种纯机械结构的可视液位计没有活动磨损件，也不存在电子元件老化失效的问题，在常规工业环境下的使用寿命更长，抗油污、抗轻微振动的表现也更稳定，很适合用在中小型工业设备的储液腔体上。

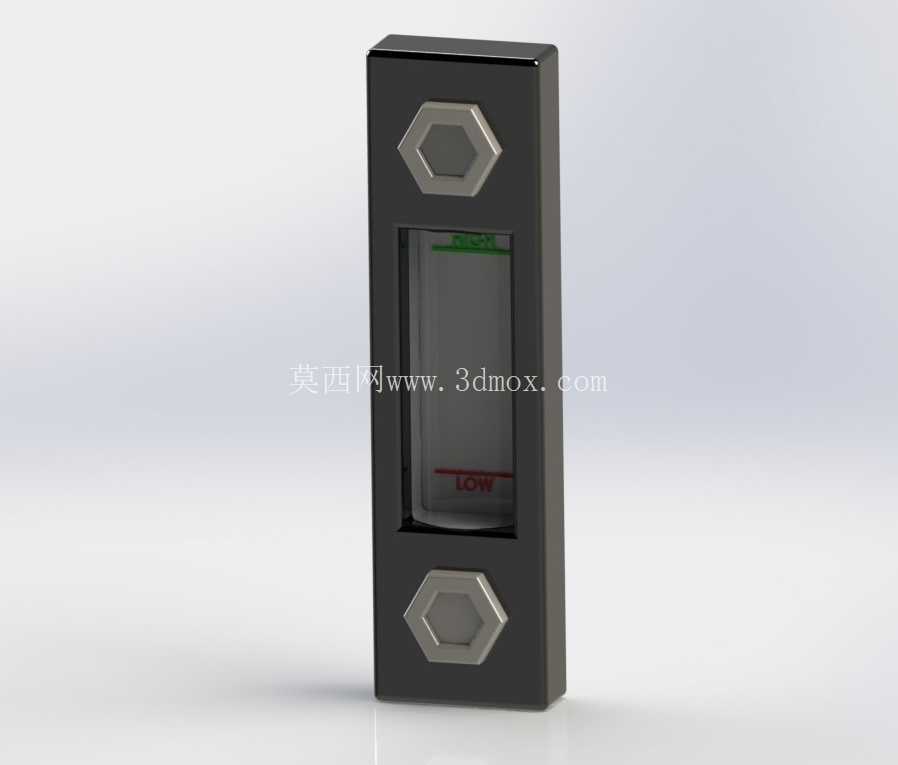

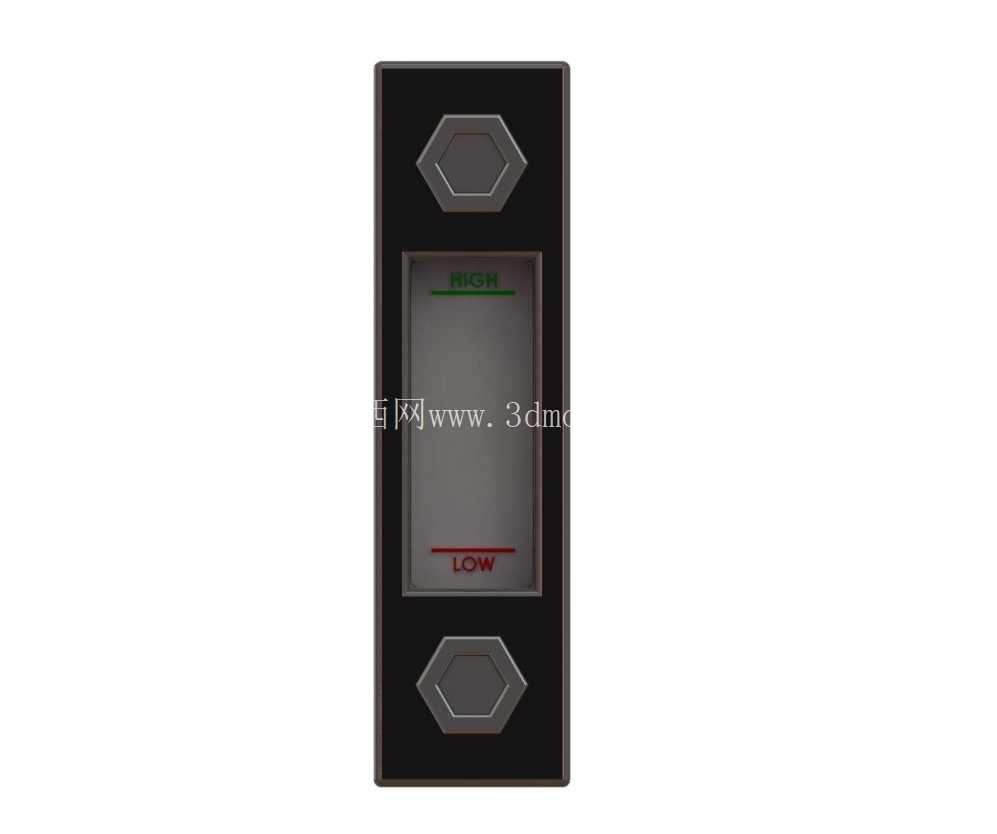

从设计思路上拆解这款模型的结构，整体采用窄长型的立式布局，主体基座为金属材质，能提供足够的结构强度，适配工业设备的安装刚性需求。上下两端的内六角安装位是整个部件的安装受力点，采用嵌入式沉台设计，安装时螺栓从外侧穿入腔体壁的对应安装孔，拧紧后整个液位计的基座会紧密贴合在腔体外壁，不会突出安装面过多，避免设备运行过程中被其他部件剐蹭磕碰。中间的观测视窗采用耐油透明材质，密封结构嵌装在基座的中间开槽内，视窗与基座的结合面做了密封压合设计，能防止腔体内的油液渗漏，同时阻挡外部粉尘进入视窗内侧影响观测清晰度。视窗表面的高低位标识采用内嵌式印刷，不会因为长期接触油液、擦拭清洁出现标识脱落的问题，长期使用也能保持刻度清晰可辨。

关于安装边界与尺寸适配，这款液位计的窄长型结构决定了它适合安装在腔体侧壁的垂直方向，安装时需要保证两个安装孔的中心连线与水平面垂直，才能让视窗内的液位面与实际腔体液位保持一致，避免出现观测误差。安装孔的开孔位置需要对应腔体内部的液位上下限，低位刻度要略高于腔体的最低吸油口位置，保证液位到低位时还能预留足够的介质供给泵体吸入，防止吸空；高位刻度要略低于腔体的回油口最高液面与注油口安全液位，避免注油时介质超过观测上限无法判断满溢风险。基座的贴合面需要加装密封垫片，安装时两个螺栓要对称均匀拧紧，避免单边受力过大导致基座变形、视窗开裂或者密封失效渗漏。整体厚度控制在较薄的区间，安装后突出外壁的尺寸很小，不会占用设备周边过多的操作空间，适合在布局紧凑的小型液压站、一体式齿轮箱、小型润滑泵站这类设备上使用，不需要额外预留较大的安装操作空间。

从结构建模的细节来看，这款模型还原了实际产品的所有装配特征，内六角安装位的沉台深度、视窗的嵌装槽结构、基座的边缘倒角都做了对应还原，能直接用于设备装配的干涉检查，在做整机三维布局时，可以直接调用这个模型匹配安装孔位，验证安装位置是否与周边管路、结构件存在干涉，也能用来出工程图的安装示意，指导现场装配人员确定开孔位置与安装方向。
