立式台式电脑主机机箱三维结构设计

这款立式台式电脑主机机箱的三维结构设计，首先要考虑的是桌面办公、家用娱乐场景下的安装适配需求，常规立式机箱的放置边界需要匹配标准电脑桌下方的主机位空间，整体高度控制在400-450mm区间，宽度180-200mm，深度420-480mm，既能够兼容标准ATX主板、ATX电源以及全长独立显卡的安装，也不会占用过多桌面下方的腿部活动空间，同时机箱底部预留的10-15mm垫高支脚，能够让机箱底部和放置平面留出通风间隙，避免地面潮气直接侵入机箱内部，也能减少桌面震动传递到硬盘等存储部件造成的硬件损伤。

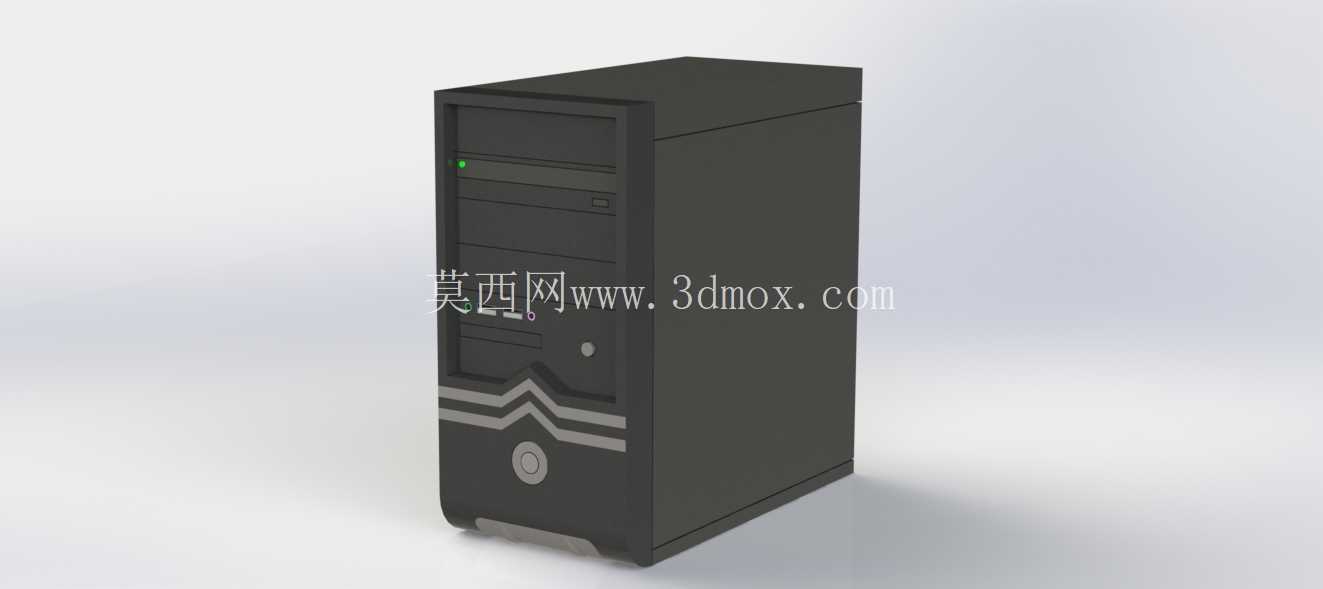

从实际使用功能来看，机箱前面板的布局完全遵循日常使用的操作逻辑，最上方预留的两个光驱位扩展槽，虽然目前光驱的使用频率有所降低，但在工业控制、专业刻录场景下仍然有使用需求，保留该扩展位能够提升机箱的场景适配性；光驱位下方设置的前置I/O区域，集成了开机按键、重启按键、硬盘状态指示灯、电源指示灯，以及两个USB接口和音频输入输出接口，用户不需要探身到机箱背部就可以完成外接存储、耳机麦克风的插拔操作，开机按键的尺寸做了加大处理，表面做了内凹的圆形标识，即使在光线较暗的桌下环境也能快速触碰到开机位置。前面板下半部分的装饰性造型，采用了折线形的凹凸纹理搭配银色装饰条，既能够打破纯黑机箱的单调感，也不会因为过度花哨的造型影响办公场景的适配性，装饰条下方的进风栅格和机箱内部的前置散热风扇位对齐，能够形成从前往后的贯穿式散热风道。

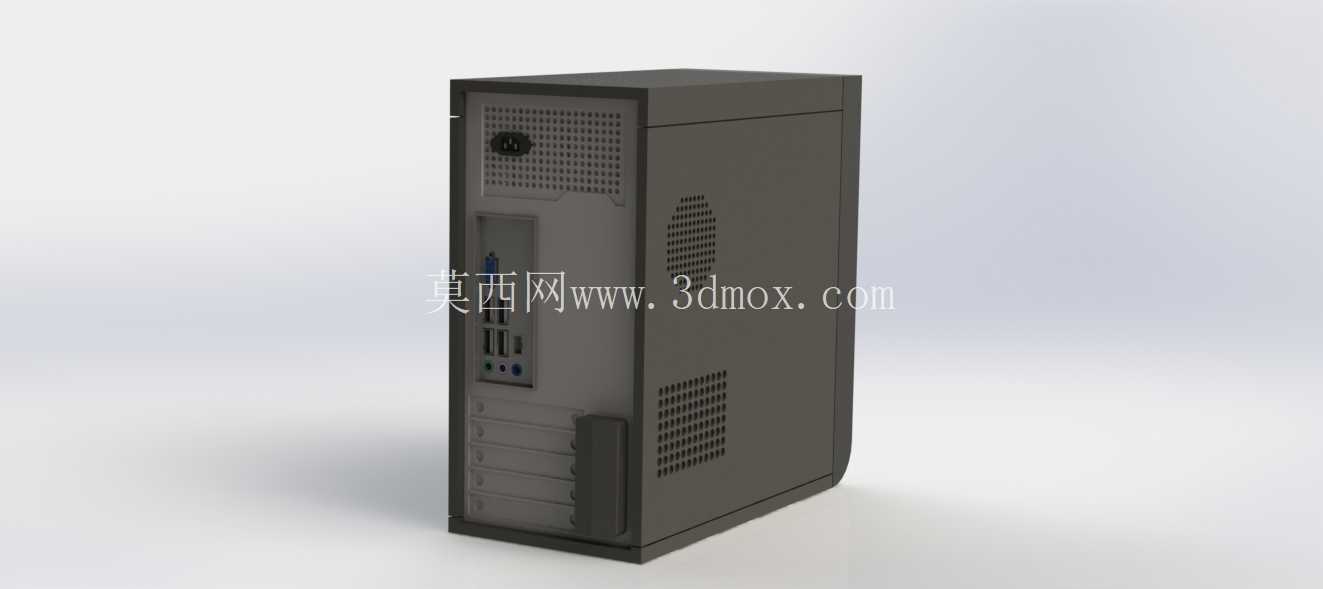

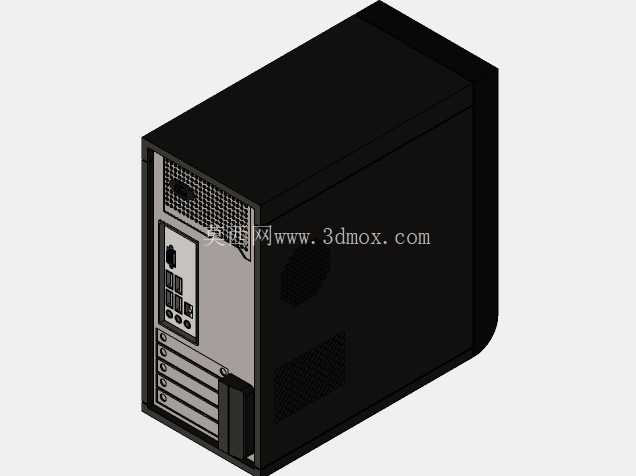

结构设计层面，机箱的侧板采用免工具拆卸的卡扣结构，日常升级硬件、清理积尘的时候不需要额外准备螺丝刀，只需要扳动机箱后部的卡扣就可以取下侧板；机箱内部的硬盘位采用分层设计，上方的2个3.5英寸硬盘位可以安装机械硬盘，下方的2个2.5英寸硬盘位可以安装固态硬盘，硬盘托架都配备了橡胶减震垫，能够减少硬盘运行时的震动传递到机箱壳体产生共振噪音。机箱后部的扩展槽位预留了7个标准PCI挡片位置，能够兼容多显卡、独立声卡、视频采集卡等扩展卡的安装，电源位设置在机箱后部下方，采用下置电源设计，电源可以独立形成散热风道，不会和CPU、显卡的散热风道产生干扰，提升整体散热效率。

在安装边界的考量上，机箱背部的主板I/O挡片位置完全遵循标准ATX主板的开孔尺寸，不需要额外做裁切调整就可以适配不同品牌的标准主板；CPU散热器的限高做到160mm，能够兼容绝大多数塔式风冷散热器，同时也不会因为散热器过高导致侧板无法闭合；显卡的安装长度支持到320mm，能够容纳目前主流的三风扇独立显卡，不会出现显卡过长顶到硬盘架的问题。机箱边角都做了R3的圆角处理，避免搬运、安装硬件的时候被锋利的钣金边缘划伤，机箱壳体采用0.6mm的SECC镀锌钢板，兼顾结构强度和整体重量，不会因为钢板过薄导致机箱容易变形，也不会因为钢板过厚造成整机重量过大搬运不便。

从应用场景的适配性来看，这款机箱既可以满足普通家用办公的装机需求，也能够适配入门级游戏主机、轻度设计工作站的硬件安装要求，前面板的通风孔内部都加装了防尘网，能够阻挡大部分灰尘进入机箱内部，延长硬件清灰的维护周期，防尘网采用磁吸式设计，拆卸清理的时候不需要拆开整个机箱，只需要从前面板下方抽出防尘网就可以进行冲洗清洁。机箱顶部没有设置额外的通风口和接口，避免液体泼洒的时候从顶部流入机箱内部造成硬件短路，更适合桌面环境复杂的办公、家用场景使用。
