HC-SR04超声波传感器L型安装固定支架

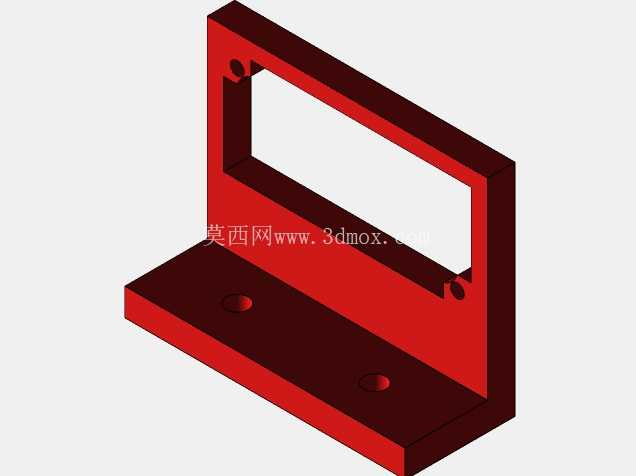

　　在嵌入式测距、智能小车避障、工业工位物料到位检测、小型自动化设备近距测距场景中，HC-SR04超声波传感器的安装固定一直是结构设计阶段容易被忽略的细节，很多设计人员直接用扎带、双面胶临时固定传感器，实际运行中很容易因为设备振动、环境温变出现传感器移位、探测角度偏移的问题，直接导致测距数据跳变、误触发，这套L型支架就是针对这类应用痛点做的适配设计。从结构形态上看，支架采用一体式L型折弯结构，没有拼接焊缝或者额外的紧固件，整体为等壁厚实体结构，竖直立板部分做了矩形镂空减重设计，既不会因为多余材料增加整体重量，也能在注塑或者3D打印加工时减少材料收缩带来的形变，保证安装面的平面度。竖直立板的上下两端各预留了一个圆柱形定位孔，孔位间距完全匹配HC-SR04超声波模块两侧的固定安装孔位，安装时只需要将模块的两个超声探头朝向探测方向，用两颗M2规格的螺丝穿过立板孔位与模块自带的安装孔锁紧，就能完全限制传感器的六个自由度，不会出现前后晃动或者角度偏转的问题，立板的镂空区域刚好避让开模块背面的引脚排针，不会干涉杜邦线的插拔接线，也给引脚焊接、线路整理留出了足够的操作空间。

　　底部的水平安装板是整个支架的承载基础，板面上对称布置了两个沉头安装孔，两个孔位的中心距经过适配，既可以安装在标准2020铝型材的槽位上，也可以直接固定在亚克力面板、钣金设备外壳的平面上，沉头孔的深度刚好可以容纳M3沉头螺丝的头部，安装完成后螺丝头不会突出安装板表面，保证支架底部和安装基面完全贴合，不会出现安装倾斜的问题。设计阶段特意将竖直立板的高度做了冗余考量，安装传感器后，超声探头的中心高度比底部安装面高出22mm，这个高度可以避开安装基面附近的突出结构、走线槽对超声波探测波束的遮挡，保证传感器的30度圆锥探测波束完全覆盖前方探测区域，不会因为支架本身或者安装基面的结构产生近距探测盲区。

　　从安装边界来看，支架整体的水平投影尺寸为48mm×30mm，竖直方向总高度为40mm，属于小型安装件，不会占用过多设备内部的安装空间，在空间局促的小型智能设备内部也能灵活布置。结构的壁厚统一设置为2mm，不管是采用PLA材料3D打印打样，还是开模做ABS注塑量产，都能保证足够的结构强度，在设备常规振动工况下不会出现断裂、形变的问题，直角过渡位置做了R1的圆角处理，既可以减少加工时的应力集中，也能避免安装调试时锋利的直角边缘划伤操作人员。

　　实际应用中，这套支架可以适配绝大多数使用HC-SR04超声波模块的场景，比如教学实验用的测距装置、AGV小车的前端避障模块安装、流水线工位的物料有无检测传感器固定、智能家居的人体存在感应模块安装等，相比通用型的万能传感器支架，它的孔位完全匹配对应型号的传感器，不需要额外打孔或者做转接件，安装效率更高，定位精度也更有保障，不会因为转接件的累计误差导致传感器探测角度出现偏差。设计时也考虑了不同安装方向的适配性，如果需要将传感器朝上或者朝侧面安装，只需要调整底部安装板的固定方向，就能快速改变探测朝向，不需要额外更换支架，竖直立板的受力经过校核，即使在水平方向承受一定的外力碰撞，也不会出现立板弯折的问题，完全满足工业级小型设备的使用强度要求。
