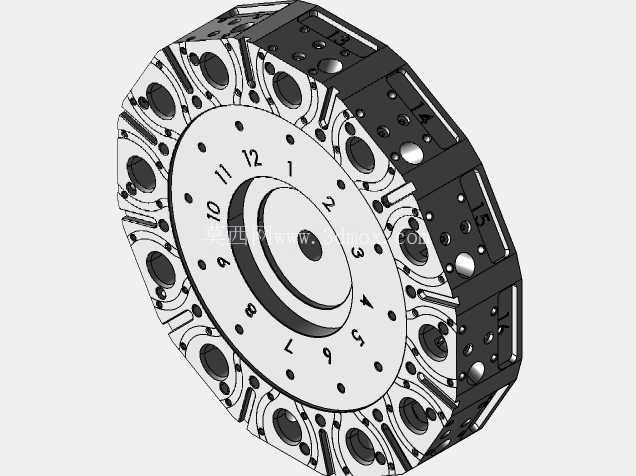

数控车床的加工效率与工序集成能力,很大程度上由配套刀塔的工位数量、换刀精度与刚性决定,这款24工位刀塔是适配哈斯系列数控车床的核心功能部件,主要承担多工序车削加工过程中的刀具存储、自动换刀与切削承载功能。从结构布局来看,该刀塔采用端面齿盘定位的经典刀盘布局,24个刀位沿圆周均匀分布,每个刀位都预留了标准刀具安装接口,可同时装夹外圆车刀、内孔镗刀、螺纹车刀、切槽刀等不同类型的加工刀具,无需在加工过程中人工停机换刀,就能完成复杂轴类、盘类零件的全工序加工,大幅减少单件加工的辅助时间,适配中小批量复杂零件的高效加工场景。在设计思路上,这款刀塔优先考虑切削过程的刚性表现,刀盘主体采用高刚性整体式结构设计,定位端面经过精密磨削处理,齿盘啮合时的接触面积足够大,能够承受重切削时的径向与轴向切削力,避免加工过程中出现刀颤让刀的问题,保障加工尺寸精度与表面质量。刀位编号沿圆周顺时针排布,清晰的数字标识能够帮助操作人员快速核对刀位信息,减少对刀、换刀过程中的操作失误,每个刀位的安装槽都做了定位止口设计,刀具装夹时能够快速定位,不需要反复调整就能保证刀具安装的位置精度,降低对刀辅助时间。
从安装边界来看,该刀塔的整体外形为圆盘式结构,安装时需要匹配车床溜板上的对应安装接口,刀盘旋转时的外圆轮廓需要与车床主轴、尾座等部件保留足够的安全间隙,避免换刀旋转过程中发生干涉;刀塔的驱动机构内置在刀盘后侧的安装座内,整体轴向尺寸紧凑,不会过多占用车床的Z向行程空间,能够保障车床最大加工长度不受过多影响。在实际应用场景中,这类多工位刀塔常配套在中端数控车床上,用于加工需要多把刀具完成的复杂零件,比如带多处台阶、内外螺纹、密封槽、内孔的液压阀块、轴类传动零件、汽车盘类零部件等,一次装夹就能完成全部车削工序,避免多次装夹带来的定位误差,提升零件加工的同轴度、位置度等形位公差精度。

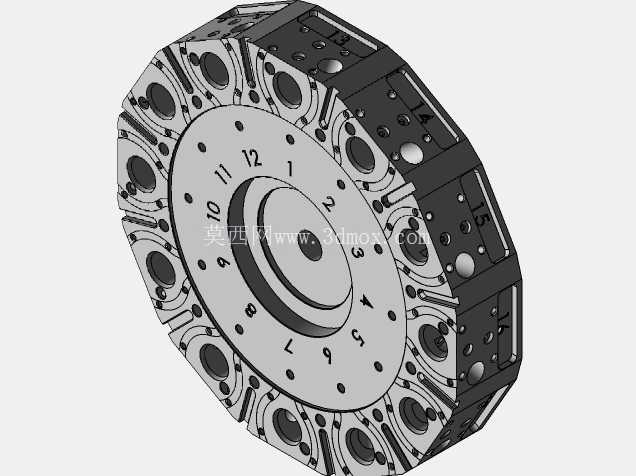

当前展示的结构重点呈现了刀具在刀塔上的安装位置布局,刀位的分布间距经过合理计算,相邻刀位装夹刀具后不会发生干涉,即使装夹大直径的镗刀、切槽刀,也能保证换刀旋转过程中刀具之间、刀具与工件之间留有足够的安全距离。刀盘上的各类安装孔、定位孔都按照标准化的刀具接口尺寸设计,既可以适配标准方柄车刀,也能通过配套刀套适配圆柄内孔刀具,拓展刀塔的刀具兼容范围。在结构细节上,刀盘表面做了多组减重孔设计,在不降低整体刚性的前提下减轻刀盘自身重量,降低刀塔旋转驱动的负载,提升换刀旋转的响应速度,同时减重孔也能作为切削液的导流通道,让加工过程中的切削液能够顺利冲刷到切削区域,带走切削热量与切屑,避免切屑堆积在刀盘缝隙中影响定位精度。
刀塔的定位机构采用三联齿盘结构,换刀时齿盘脱开,刀盘旋转到目标刀位后齿盘重新啮合锁紧,定位精度能够保持在微米级,重复定位精度稳定,长期使用也不会出现定位偏移的问题,适合大批量零件的连续加工场景。对于结构设计从业者来说,这类刀塔的设计需要重点平衡工位数量、刀盘刚性、整体尺寸三者之间的关系,工位数量越多,刀盘直径就会相应增大,刚性控制与干涉规避的设计难度就越高,这款24工位刀塔通过优化刀位的分布角度、安装槽的深度设计,在有限的刀盘直径内容纳了24个独立刀位,同时保证了每个刀位的安装刚性,是数控车床刀塔设计中比较典型的多工位布局方案。在设备选型适配时,需要重点核对刀塔的安装基面尺寸、驱动接口参数、刀盘旋转的最大外圆直径,确保与所配套的车床溜板结构、主轴中心高参数匹配,避免出现安装后中心高偏差、换刀干涉等问题;同时要根据日常加工的切削负载,核对刀塔的额定切削力矩参数,确保重切削工况下刀塔的锁紧力足够,不会出现切削过程中刀位偏移的问题。
