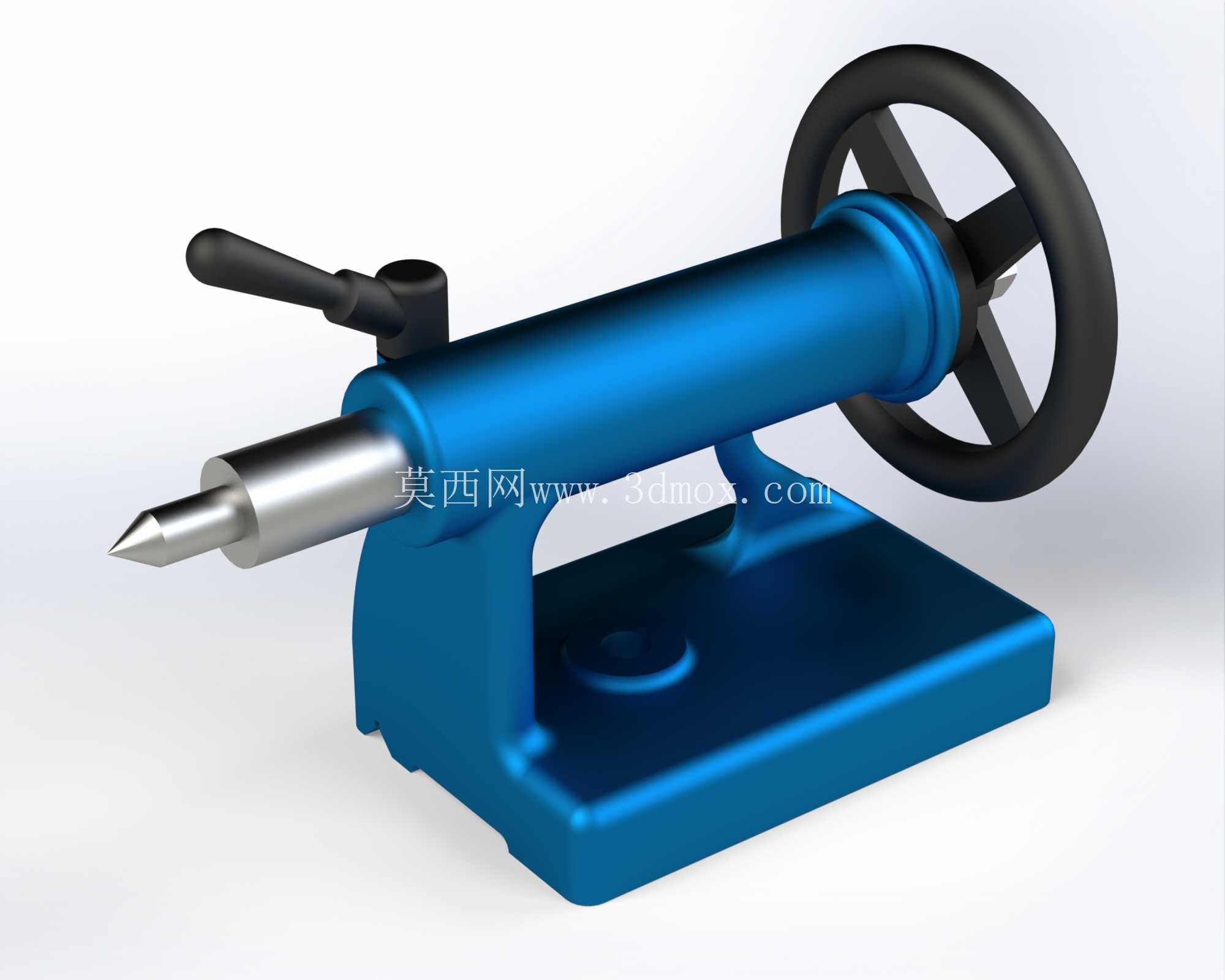

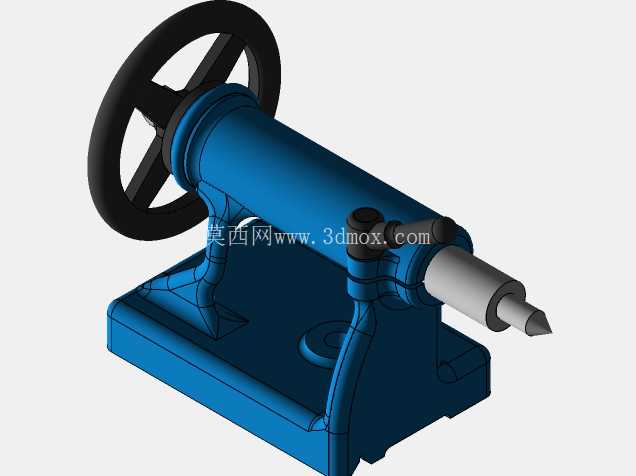

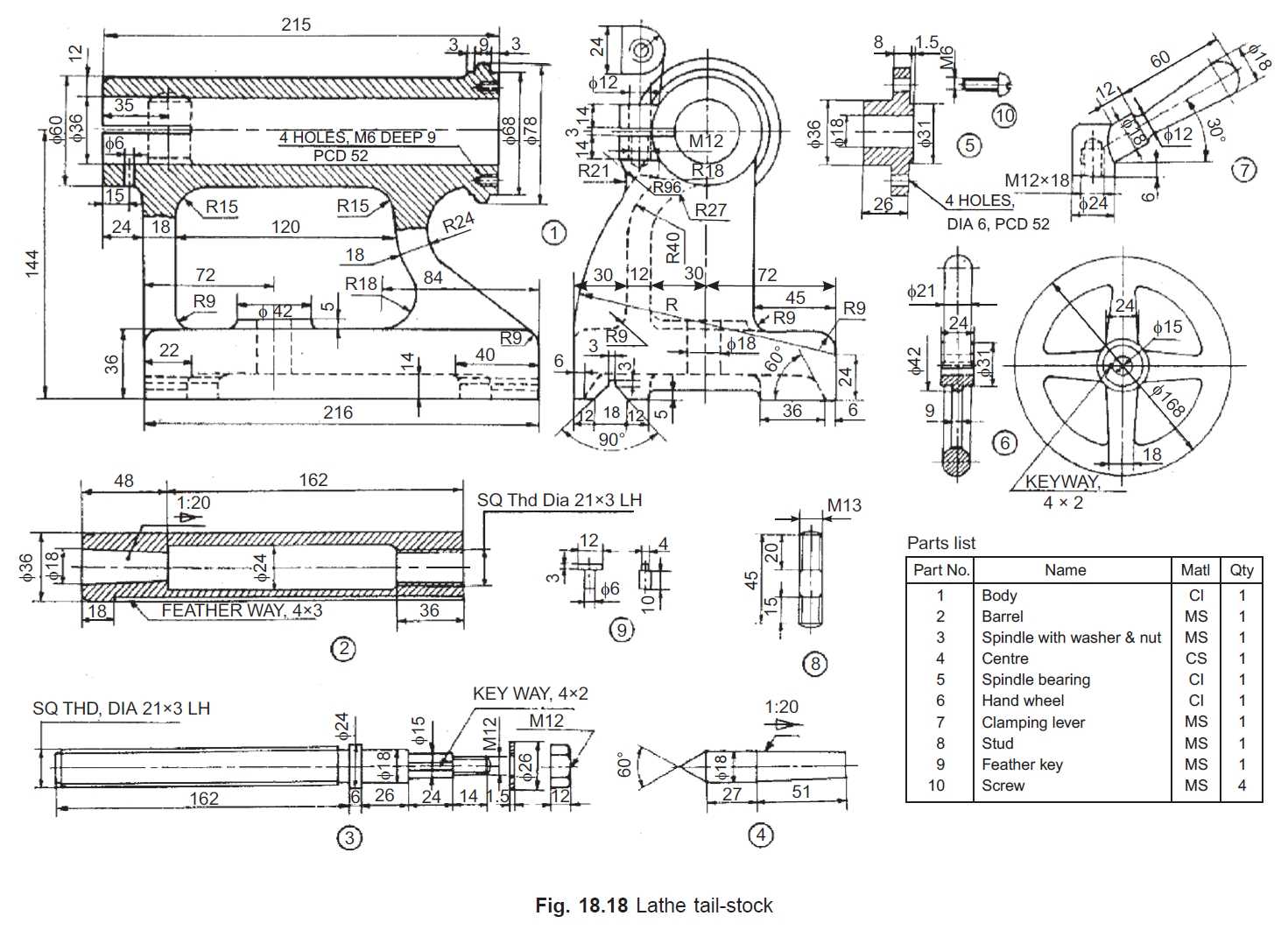

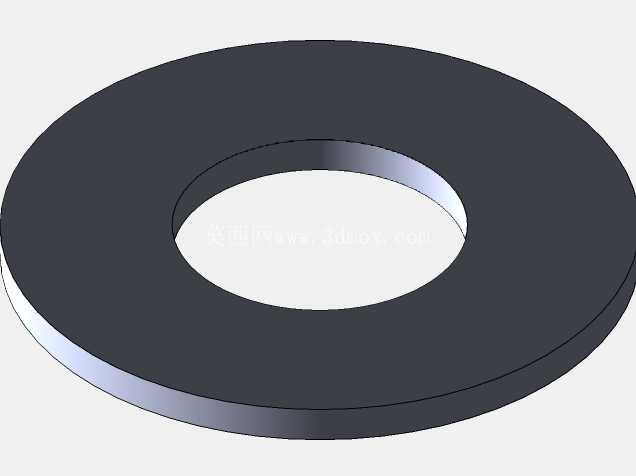

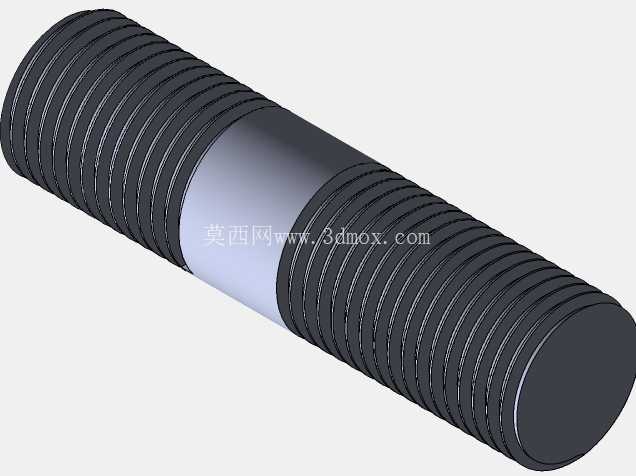

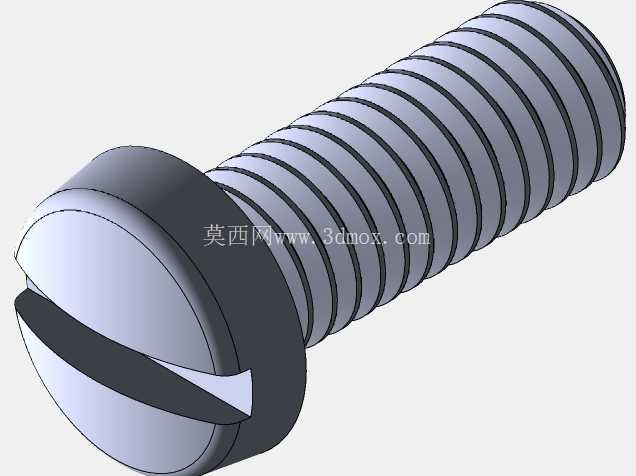

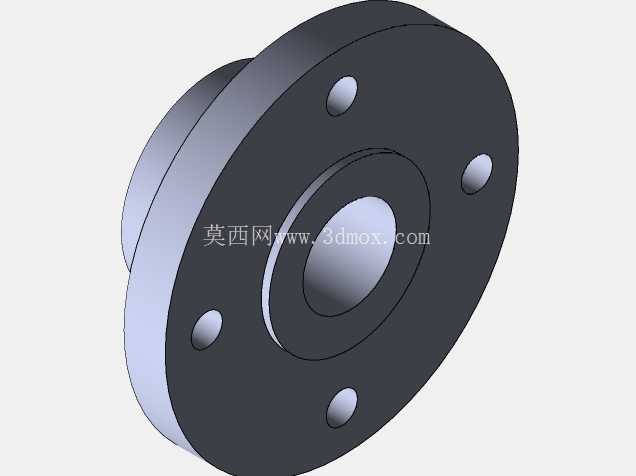

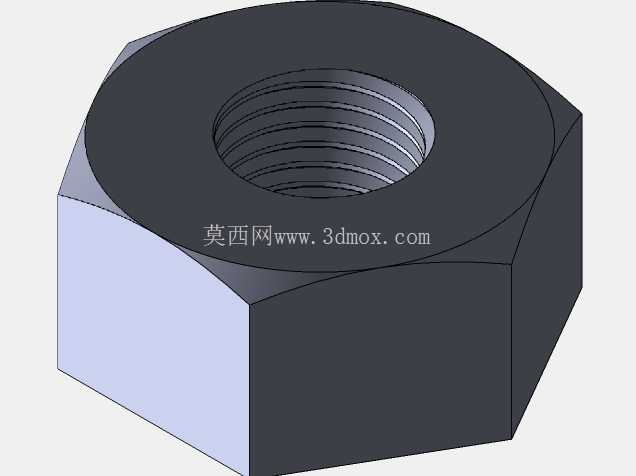

车床尾座三维结构设计模型

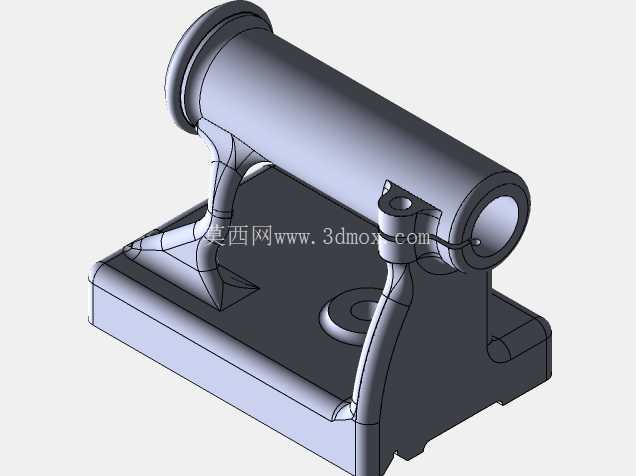

　　车床尾座是卧式车床核心配套功能部件，主要安装在车床床身导轨尾端，可沿导轨纵向调整位置，适配不同长度轴类、盘类工件的装夹加工需求，在普通卧式车床、数控车床的外圆车削、端面车削、钻孔、铰孔、攻丝、长轴类零件顶持加工场景中承担关键作用。从结构设计逻辑来看，该尾座采用整体式铸铁底座作为承载基础，底座底面加工有与床身导轨匹配的导向贴合面，保证尾座沿床身移动时的直线度与定位精度，底座上设置有锁紧机构操作位，当尾座调整到目标加工位置后，可通过侧置的锁紧手柄驱动内部压紧机构，将尾座本体牢固锁定在床身导轨上，避免加工过程中出现位移窜动影响加工精度。

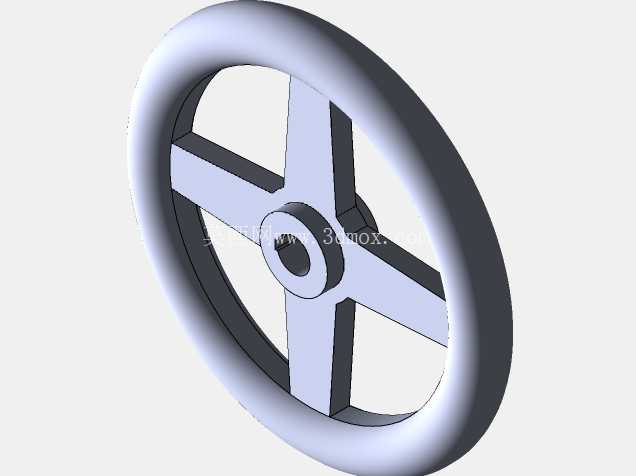

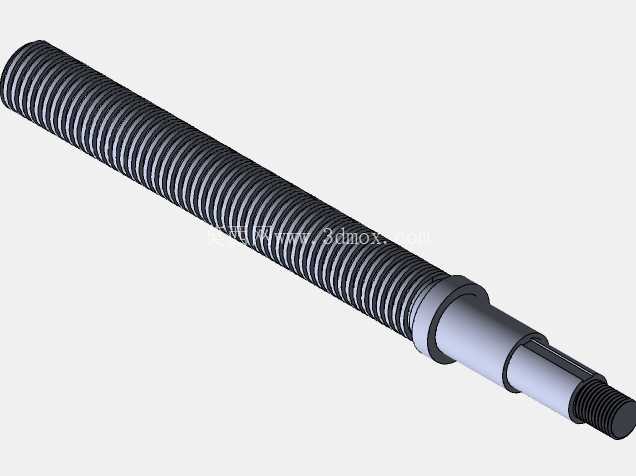

　　尾座主体的套筒组件是核心执行部分，套筒内部加工有莫氏锥孔，用于安装顶尖、钻头、铰刀等切削工具或装夹辅具，套筒外圆与主体内孔采用高精度间隙配合，保证套筒伸缩移动时的同轴度，避免顶持工件时出现偏摆。尾座末端设置手轮传动机构，通过手轮转动带动内部丝杆螺母副传动，驱动套筒沿轴向实现伸缩进给，手轮采用辐条式结构设计，操作时握持力臂充足，进给操作省力，可精准控制套筒的伸出长度，适配不同加工深度的作业需求。从安装边界来看，该尾座底座的安装导向面宽度、导轨贴合面的形位公差均匹配普通卧式车床的床身导轨规格，底座上的固定螺栓孔位间距符合通用车床的安装尺寸标准，可直接适配同规格卧式车床的安装需求，无需额外改造安装接口。

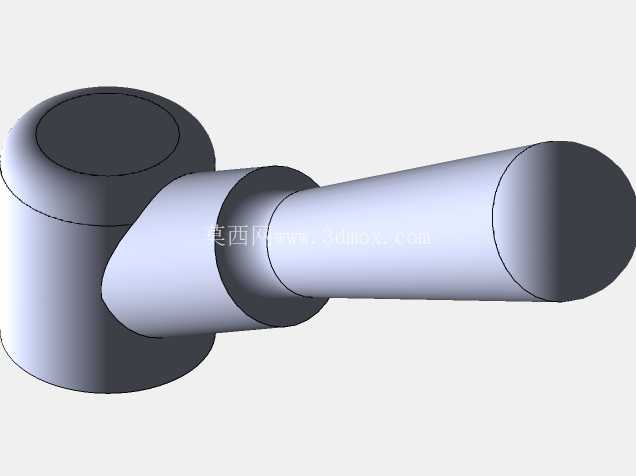

　　在功能特性层面，该尾座的顶尖顶持力可通过丝杆进给量进行微调，顶持长轴类工件时可有效抵消工件切削过程中的径向切削力，避免工件出现挠曲变形，保证长轴加工的圆柱度与同轴度精度；当换装钻、铰类刀具时，可通过套筒的进给动作完成孔加工工序，无需额外配置钻削工装，拓展车床的加工工艺范围。设计过程中针对尾座的受力工况做了结构优化，主体承载部位的壁厚做了加厚处理，对应丝杆安装位、套筒配合位设置了加强筋结构，可承受大切削量加工时的轴向顶持力与径向切削载荷，避免长期重载使用出现结构变形；锁紧手柄采用偏心锁紧结构设计，操作时只需扳动较小角度即可完成锁紧与松开动作，操作便捷性大幅提升，可减少加工准备阶段的辅助时间。

　　套筒表面做了淬硬处理，配合面的硬度与耐磨性满足长期频繁伸缩的使用需求，降低日常维护的频次；手轮与丝杆的连接部位设置有防松结构，避免正反转操作时出现连接松动导致进给间隙过大的问题。在实际生产应用中，该类尾座除了用于常规金属切削车床外，经过少量尺寸调整后也可适配外圆磨床、专用镗床等设备的工件顶持需求，作为通用机床功能部件具备较强的适配性。针对不同加工场景，尾座的套筒行程、顶尖锥度规格可根据对应机床的加工参数做系列化调整，比如大规格车床配套的尾座会加大套筒直径、延长套筒行程，提升大重量工件的顶持稳定性，小型仪表车床配套的尾座则会缩小整体结构尺寸，适配小型零件的精密加工需求。该模型完整还原了尾座的所有装配关系，包括底座与主体的连接结构、套筒与丝杆的传动配合、手轮的安装结构、锁紧机构的动作逻辑，可用于机床结构教学、机床改造设计、尾座部件的有限元受力分析等场景，建模过程中对各配合面的公差带做了对应模拟，装配间隙符合实际机械加工的装配要求，不存在干涉问题，可直接用于生成工程图纸指导生产加工。
