汽车化油器结构三维设计作品

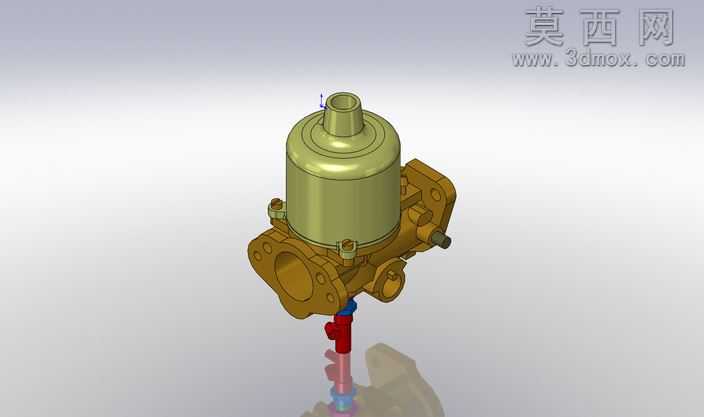

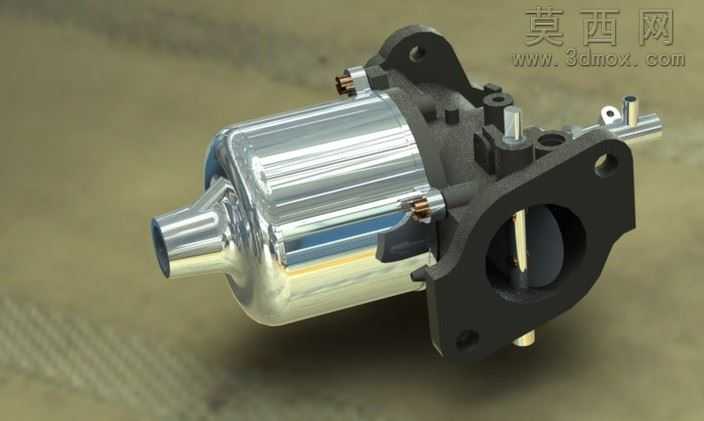

本作品为汽车化油器的三维结构设计模型，采用SolidWorks完成全参数化建模，建模过程严格遵循化油器实际工作原理与装配逻辑，对化油器的上体浮子室、中体喉管与量孔结构、下体节气门与怠速油道等核心功能部件进行了1:1比例的精细化还原。建模阶段首先绘制各零件的二维草图，通过拉伸、旋转、扫描、放样等基础特征命令构建零件主体结构，再通过倒角、圆角、抽壳、阵列等细节特征命令完善零件的工艺结构，所有零件均添加了对应的装配约束，包括同轴配合、面重合配合、间隙配合等，完整还原化油器的实际装配关系，可实现节气门转动、浮子升降等运动模拟，直观展现化油器的工作过程。渲染阶段针对不同零件的材质特性赋予了对应的材质属性，浮子室壳体采用铸铜材质，还原金属铸造件的哑光金属质感与细微表面纹理，上部密封盖采用冲压黄铜材质，呈现出光亮的金属色泽与加工表面质感，下部油路接头分别采用红色工程塑料与蓝色密封橡胶材质，清晰区分不同功能的管路部件，同时添加了环境反射与软阴影效果，提升模型的真实感与视觉表现力。设计过程中重点考量化油器的燃油雾化与空气混合的功能逻辑，对喉管的收缩扩散结构、主量孔的孔径位置、怠速油道的走向、节气门的开合角度限位结构都进行了精准的结构还原，确保模型既具备外观展示效果，也可用于化油器工作原理演示、结构教学以及相关零部件的设计参考，完整呈现了传统化油器式燃油供给系统的核心结构特点，帮助使用者清晰理解化油器如何通过进气负压实现燃油吸出、雾化并与空气按比例混合，为发动机提供合适浓度可燃混合气的工作机制。
