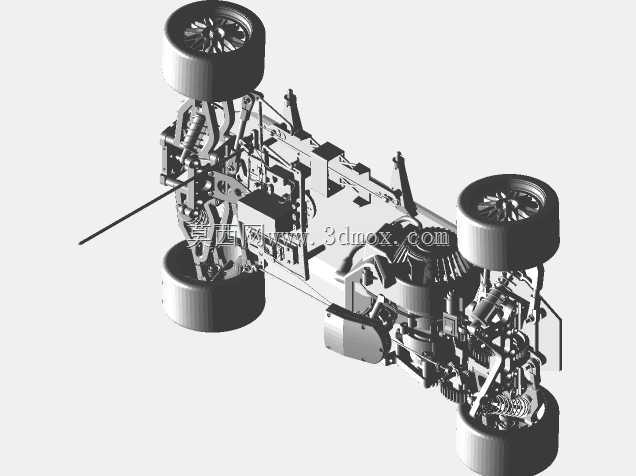

F2000遥控燃油赛车底盘结构设计

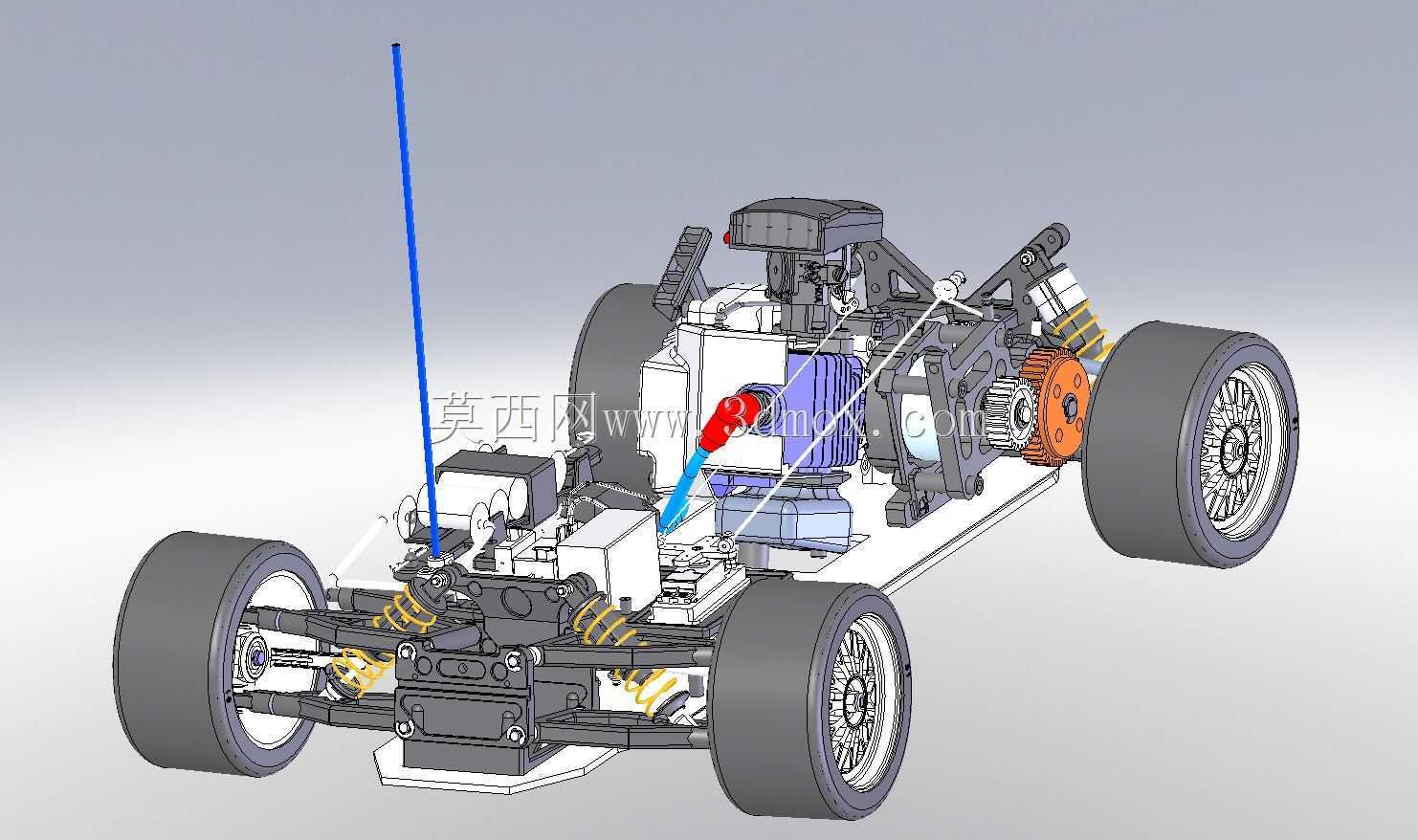

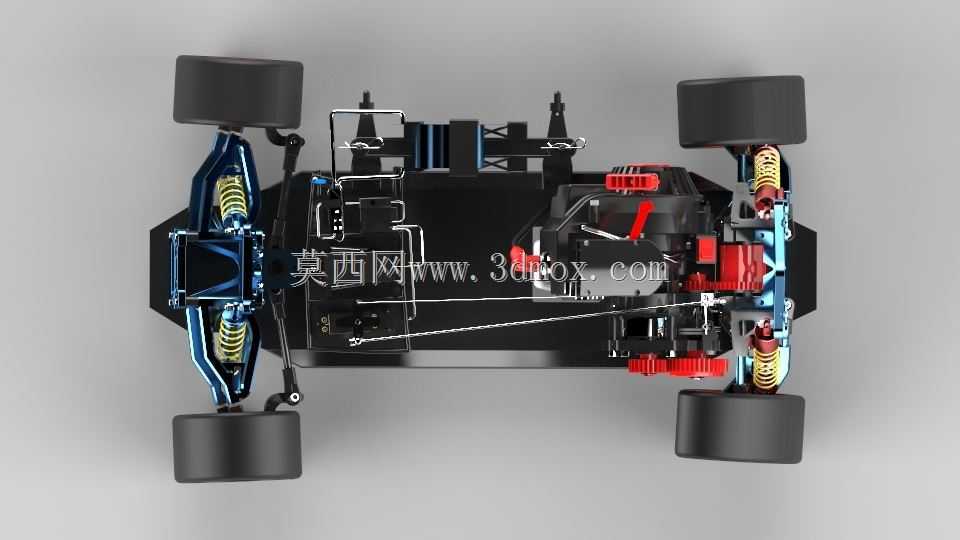

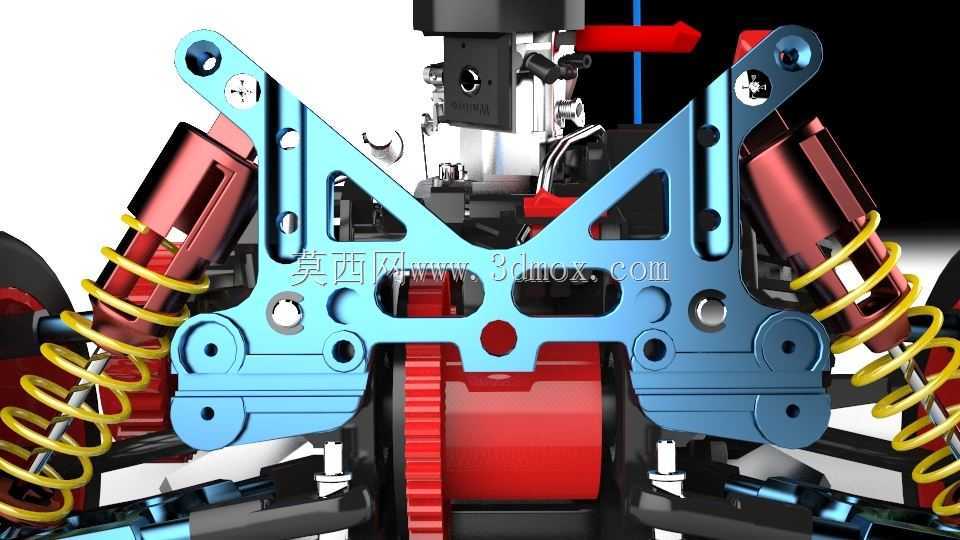

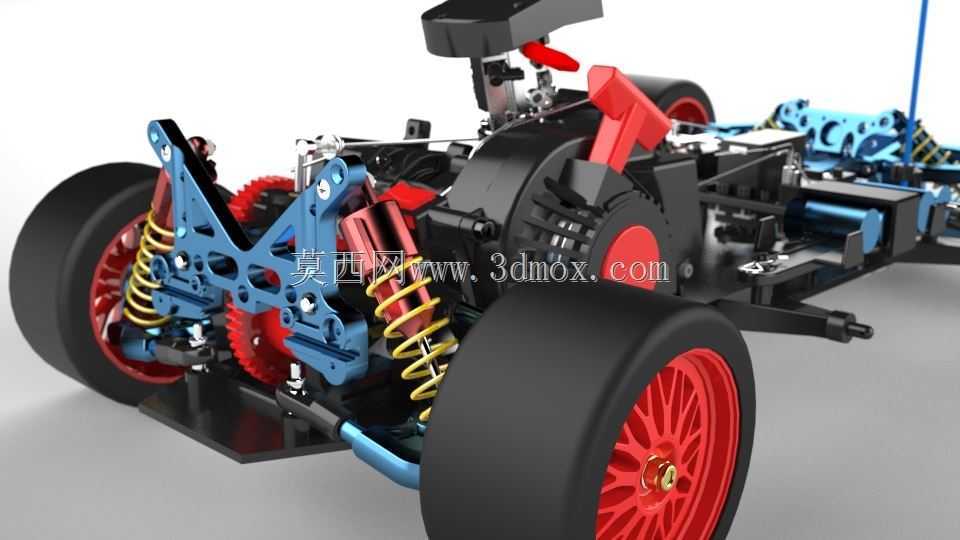

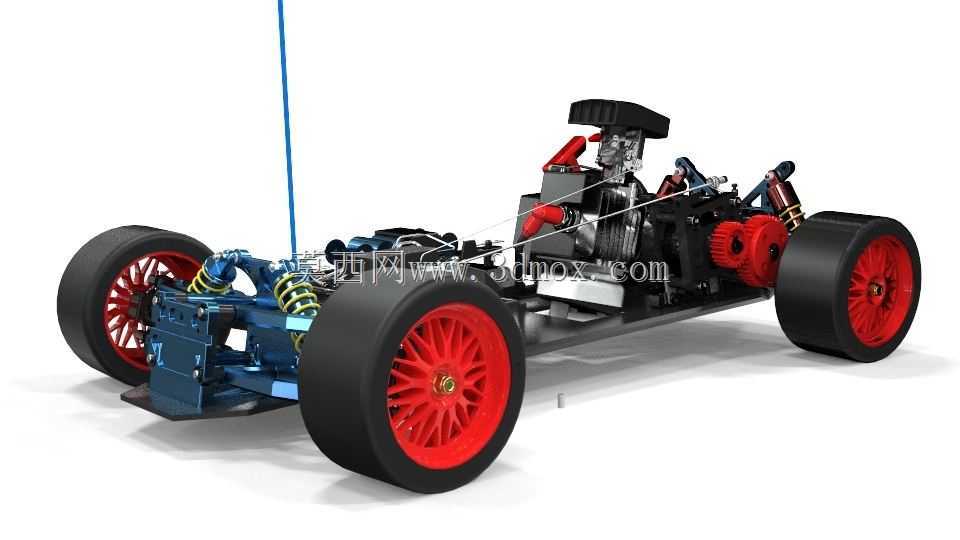

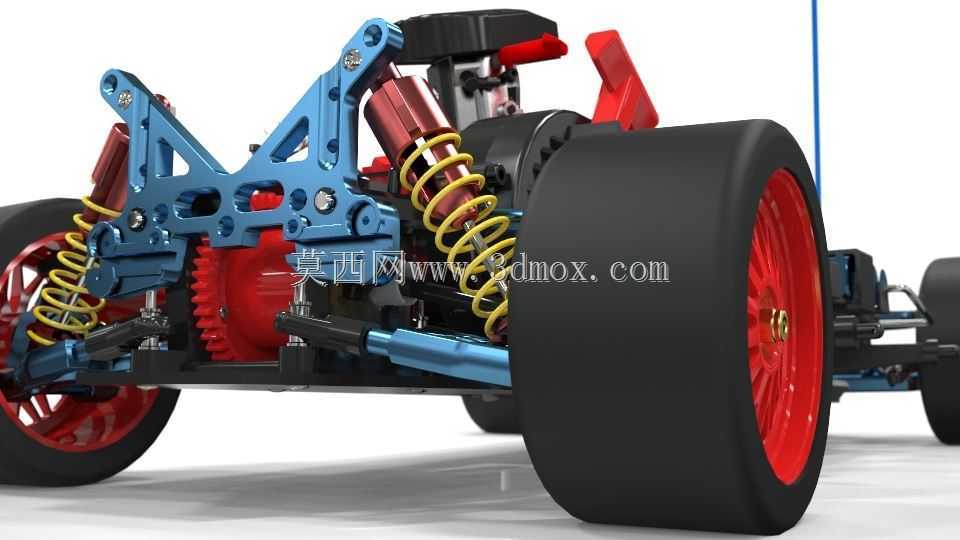

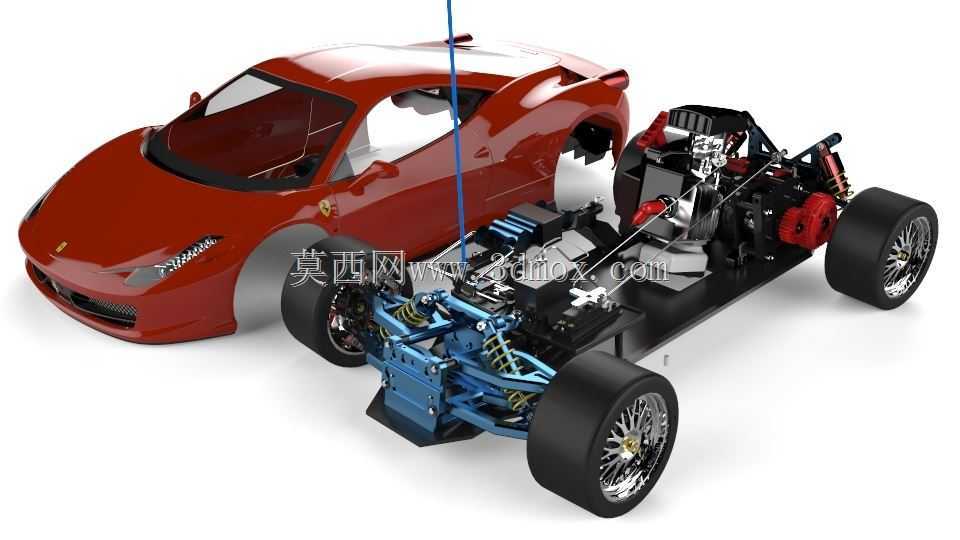

该模型为专业级燃油动力遥控赛车的底盘总成，是1/8比例油动平跑赛车的核心承载结构，主要应用于RC模型竞速赛事、车辆动力学教学验证、小型动力平台改装研发等场景，作为整车的安装基体，承担着动力输出传递、行驶姿态控制、路面冲击缓冲的核心作用，是决定赛车操控极限与行驶稳定性的核心部件。底盘采用铝合金平板式主承载结构设计，主安装面预留了动力单元、燃油箱、遥控接收设备、转向舵机、伺服机构的标准化安装孔位，各安装位的同轴度、平面度公差均按照竞赛级RC模型的装配要求设计，可直接适配主流21级-28级甲醇发动机、双速变速传动组件、12kg以上扭矩的金属齿轮舵机，安装边界充分考虑了不同品牌改装件的兼容需求，无需额外打孔即可完成多数市售升级配件的装配。底盘前部采用双叉臂独立悬架结构，搭配螺旋弹簧油压避震器，转向拉杆采用可调式球头连接结构，可通过调整拉杆长度实现前轮前束、主销倾角的精准调校，满足不同抓地力路面的操控设定需求；后部采用摇臂式独立悬架搭配大行程避震器，配合齿轮式差速传动结构，可在高速过弯时将动力合理分配至两侧后轮，避免单侧车轮打滑损失动力，同时缓冲高速行驶时路面颠簸带来的冲击，保证轮胎与地面的有效接触面积。动力安装区域预留了发动机散热风道空间，传动系统的齿轮啮合间隙可通过调节发动机安装座的位置进行调整，刹车组件集成在中部传动位置，可通过舵机联动实现四轮制动效果，整车布线通道沿底盘侧边设计，可将油门舵机、转向舵机、接收机油门线等线路规整收纳，避免行驶过程中线路卷入传动机构引发故障。底盘前后部均设置了防撞安装位，可搭配尼龙防撞结构吸收撞击能量，保护核心传动与动力部件，悬架摆臂采用镂空轻量化设计，在保证结构强度的前提下降低簧下质量，提升避震系统的响应速度，整车底盘的重心布局经过优化，重量集中在底盘中部区域，可有效减少高速行驶时的侧倾与抬头现象，提升直线行驶稳定性与过弯极限。
