工业用扩张钢板网三维结构设计

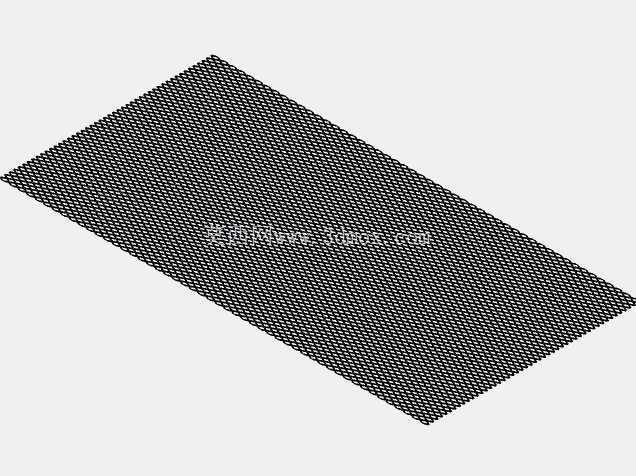

　　在工业防护、物料筛分、设备围护、平台踏板等场景中，扩张钢板网是应用频次极高的五金构件，这类构件通过金属板材整体冲切扩张成型，无焊接拼接点，整体结构强度远高于编织网、焊接网类产品，在长期承受交变载荷、重物碾压、物料冲击的工况下，不会出现网孔散架、焊点脱落的失效问题。本次设计的钢板网采用整体冲扩工艺成型，建模过程中先完成基础板材的实体建模，再根据网孔排布规律，通过阵列特征完成单个冲切刀路的轨迹排布，模拟实际生产中钢板经冲压、拉伸后形成的菱形网孔结构，网孔的棱边过渡做了微小圆角处理，还原实际生产中板材拉伸后的自然形变，避免模型出现尖锐直角的理想化错误，更贴合真实工业产品的结构形态。

　　从实际应用场景来看，这类钢板网可直接作为设备外围的安全防护网使用，安装在设备传动部位的外侧，既可以保证操作人员的安全距离，避免肢体卷入运转部件，又不会遮挡设备运行状态的观察视线，网状结构的通透率可以保证设备散热需求，减少密闭护罩带来的热量堆积问题。在物料筛分生产线中，这类钢板网可作为粗筛网面使用，依托自身较高的结构强度，承载大粒径矿石、建筑废料、工业废渣的冲击与摩擦，网孔的均匀一致性可以保证筛分粒径的精度，整体成型的结构不会因物料长期摩擦出现网孔变形、尺寸偏移的问题，相比编织筛网，使用寿命可以提升三到四倍，大幅减少筛网更换的停机维护时间。

　　在工业操作平台、检修走道的铺设场景中，钢板网的防滑性能表现优异，网面的菱形凸起棱边可以增加与鞋底的摩擦力，即使表面沾有油污、水渍，也能保证操作人员行走时的摩擦力，避免滑倒风险，同时网孔结构可以让平台上的积水、焊渣、碎屑自然掉落，不会在平台表面堆积，保持作业面的整洁。从设计参数来看，该钢板网的面密度控制在10Kg/㎡，在保证结构强度的前提下尽可能降低构件自重，既可以减少支撑结构的载荷负担，也方便现场安装时的人工搬运与拼接，600mm的幅宽尺寸适配多数工业设备护罩、平台踏板的常规模数，安装时可根据实际边界尺寸直接裁切，裁切后的网边不会出现散丝问题，无需额外做封边处理即可直接固定安装。

　　建模过程中充分考虑了网板的安装边界，网板四周预留了平直的安装边，可直接采用螺栓压紧、焊接固定或者压条固定的方式安装，无需额外加工安装孔位，适配不同场景的安装需求。网孔的扩张比例经过反复校核，既保证了网面的通透率，又控制了单根网筋的宽度，保证网筋在承受侧向冲击时不会出现弯折变形，当作为防护网使用时，可以承受常规工具、小型零部件的意外撞击，不会出现网面破损击穿的问题。在设备通风口的防护应用中，该钢板网的网孔尺寸可以阻挡体积较大的杂物、飞虫进入设备内部，同时不会对通风效率造成明显影响，相比冲孔网板，相同通透率下的钢板网自重更低，材料利用率更高，生产过程中无多余废料产生，成本优势明显。建模时还原了钢板冲扩后的截面细微变化，网筋截面并非规则矩形，而是带有拉伸后的自然锥度，这一细节可以让后续的有限元受力分析更贴近真实产品的力学性能，帮助设计人员在选型时更准确地计算网板的承载能力、抗冲击性能，避免因模型理想化导致的选型计算偏差。在户外围栏、市政防护场景中，这类钢板网的抗风阻性能优异，网状结构可以让气流顺利穿过，减少大风天气下的风载荷，降低围栏立柱的受力负担，提升户外使用的结构稳定性，同时金属板材的整体结构抗破坏能力强，不易被人为剪切破坏，具备较好的防盗、防破坏性能。
