六旋翼无人机DIY改装PVC管起落架结构

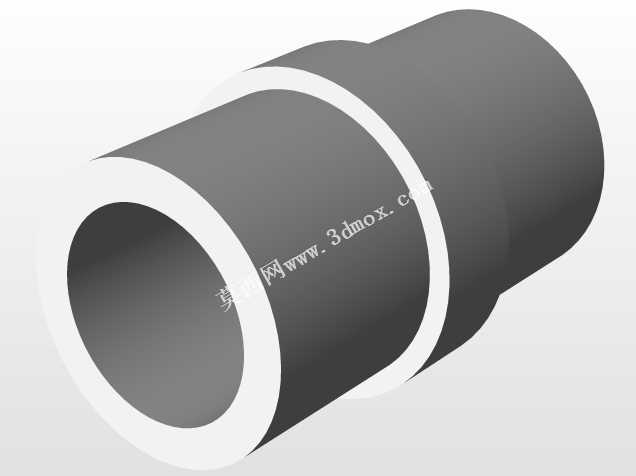

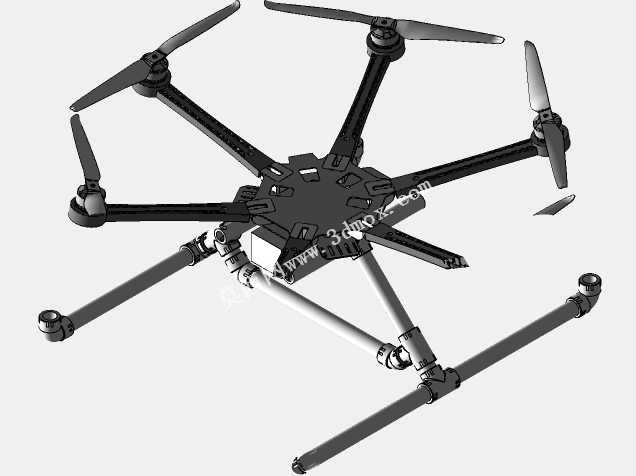

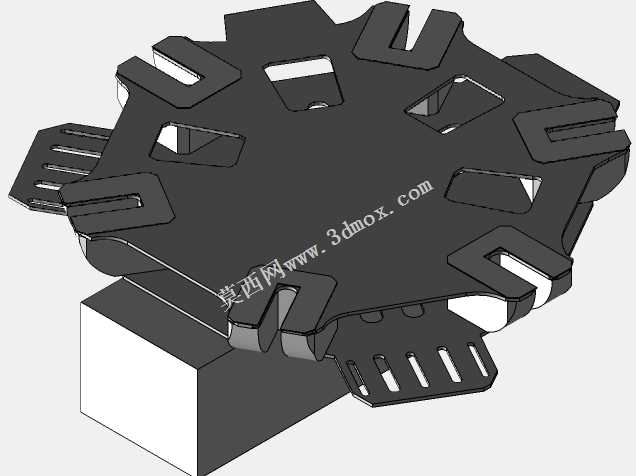

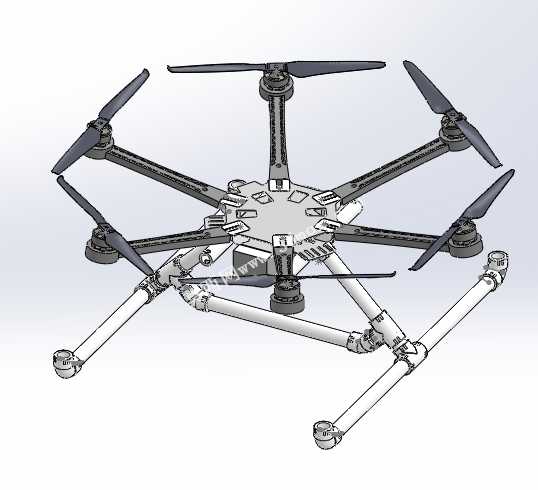

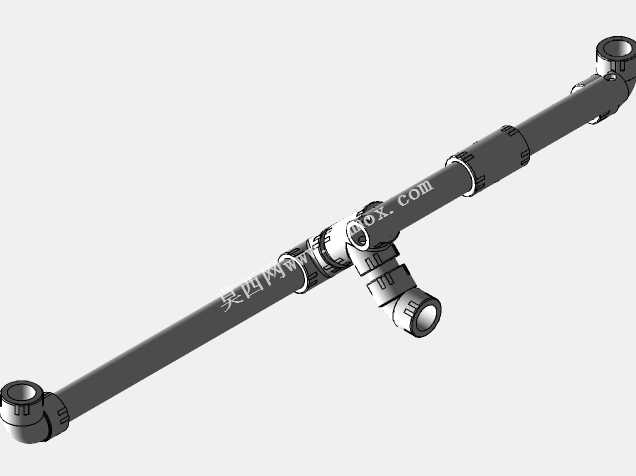

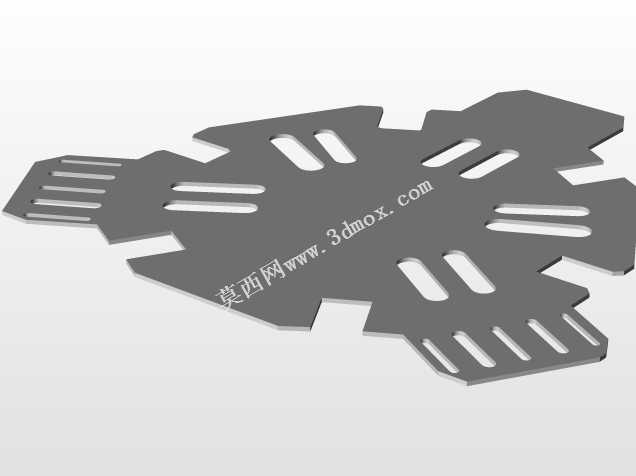

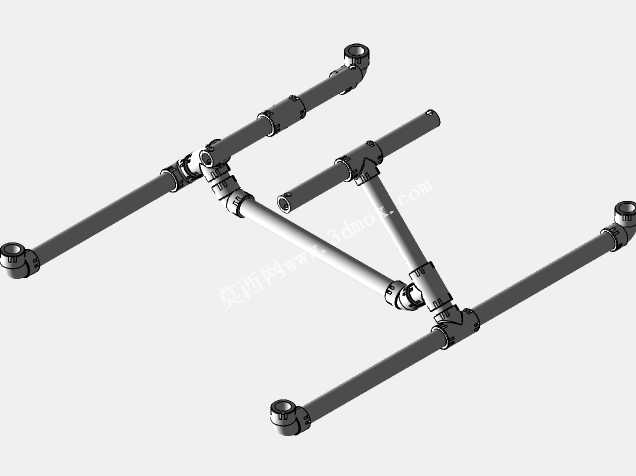

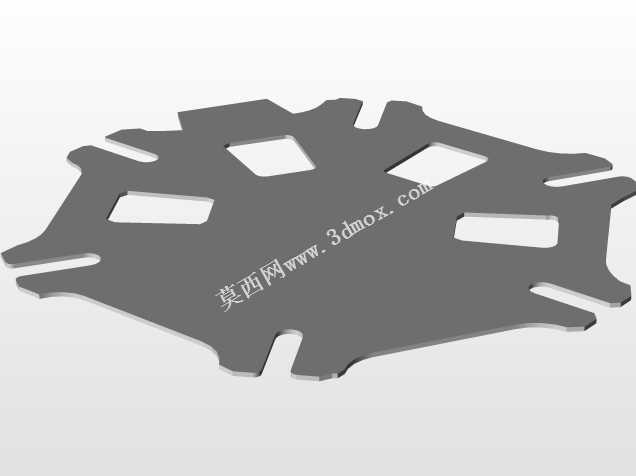

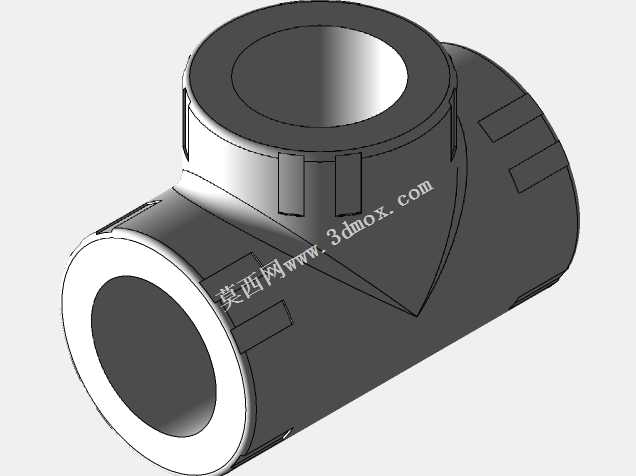

这款起落架结构适配六旋翼航拍作业无人机，主要面向低空航测、农林植保巡检、户外影视航拍等作业场景设计，解决原厂起落架易磕碰损坏、复杂地形起降适配性差的实际使用痛点。在实际作业过程中，无人机需要在田埂、坡地、碎石滩等非平整场地完成起降，原厂一体式起落架一旦受撞击出现裂纹就需要整体更换，维护成本较高，而这款DIY改装起落架采用常规PVC管材作为主体支撑结构，材料获取便捷，局部损坏后可快速裁切替换，大幅降低外场作业的维护难度与成本。从功能特性来看，该起落架采用双侧斜撑三角稳定结构，两根主支撑腿向外延展形成足够的支撑跨度，配合机臂下方的转接固定座，将起降过程中的冲击载荷均匀分散到中心机架的六个连接点位，避免单点受力过大导致机架板开裂；支撑腿末端做了圆弧封头处理，既可以减少起降时与地面的剐蹭阻力，也能避免尖锐管口划伤作业人员或是刮蹭地面植被、线缆。设计思路上完全围绕外场实用需求展开，没有多余的装饰性结构，所有连接点位都采用快拆式铰接结构，不需要复杂的专用工具就能完成拆装调整，作业人员可以根据实际搭载的载荷重量调整支撑腿的外展角度，当搭载较重的测绘相机或是植保药箱时，可将支撑腿向外调整增大支撑跨度，提升重载起降的稳定性；当需要进行高速穿越飞行作业时，可将支撑腿向内收拢减少飞行风阻。安装边界方面，该起落架的上转接座完全匹配对应机型的中心机架安装孔位，不需要对原有机身进行打孔改装，安装后起落架最低点距离机身中心板的预留高度充足，不会遮挡下方挂载的云台相机视野，也能避免相机在起降过程中接触地面造成镜头污损；支撑腿的横向延展宽度控制在旋翼旋转直径范围以内，不会在飞行过程中与高速旋转的螺旋桨发生干涉，同时整体重量控制在合理区间，不会过多占用无人机的有效载荷配额，兼顾了结构强度与飞行续航表现。在实际使用中，这种PVC管材改装的起落架还具备不错的形变缓冲能力，当出现硬着陆情况时，管材可以通过微小的弹性形变吸收部分冲击能量，减少冲击力传递到机身内部的飞控、电池等精密部件，降低核心器件的损坏概率，非常适合个人爱好者DIY改装或是基层作业团队的低成本维护使用。
