农用旋转式牧草摊晒翻晒设备结构

这款摊晒设备主要面向牧草、秸秆类田间收储前置作业场景，在饲草收储环节中，刚收割的鲜草含水率较高，直接打捆存储极易出现霉变、养分流失问题，该设备通过旋转拨齿将铺放在田间的草条挑松、抛散，同时调整草条铺放形态，加快饲草水分蒸发速度，将自然晾晒周期缩短近四成，尤其适配温带草原区、农牧交错带的干草制备作业，也可用于水稻、麦类秸秆收储前的翻晒工序，适配小马力轮式拖拉机后悬挂挂载，适配丘陵、小块农田及大面积草场的不同作业需求。

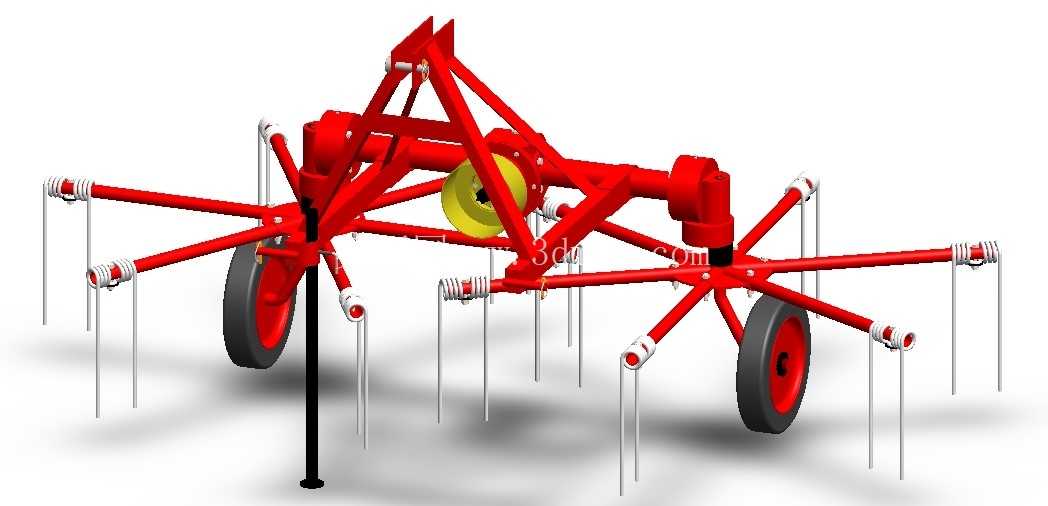

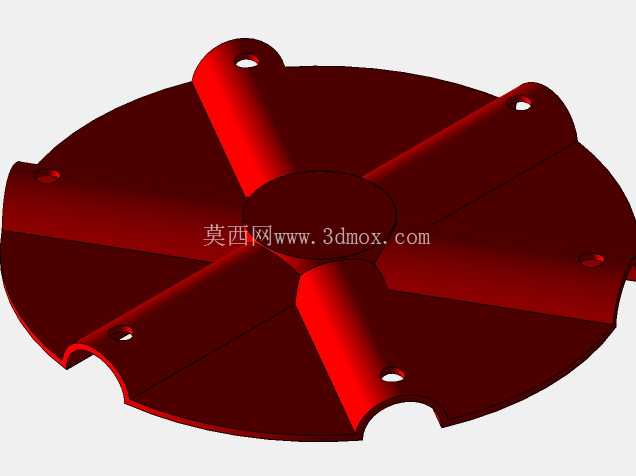

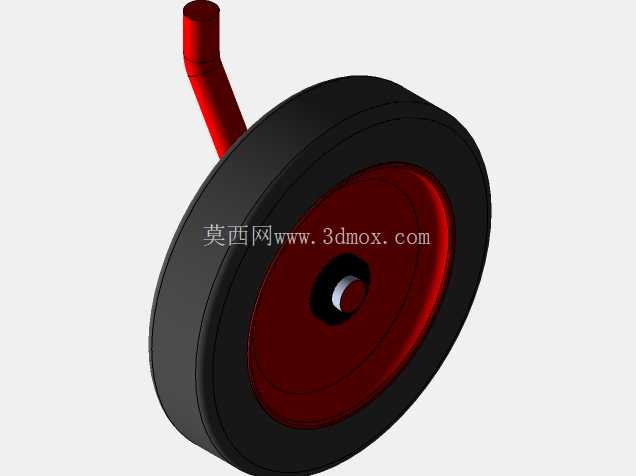

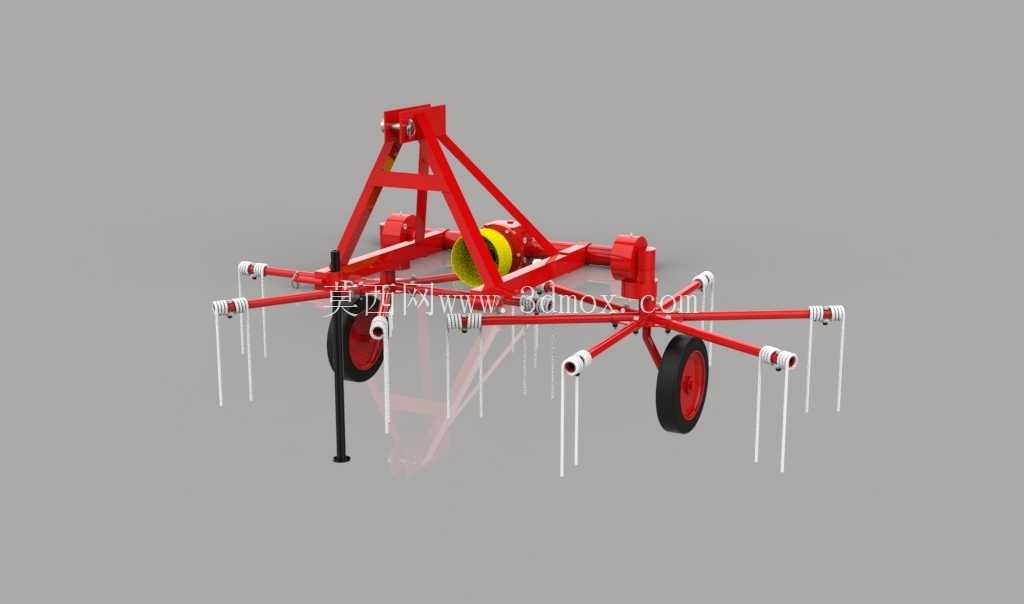

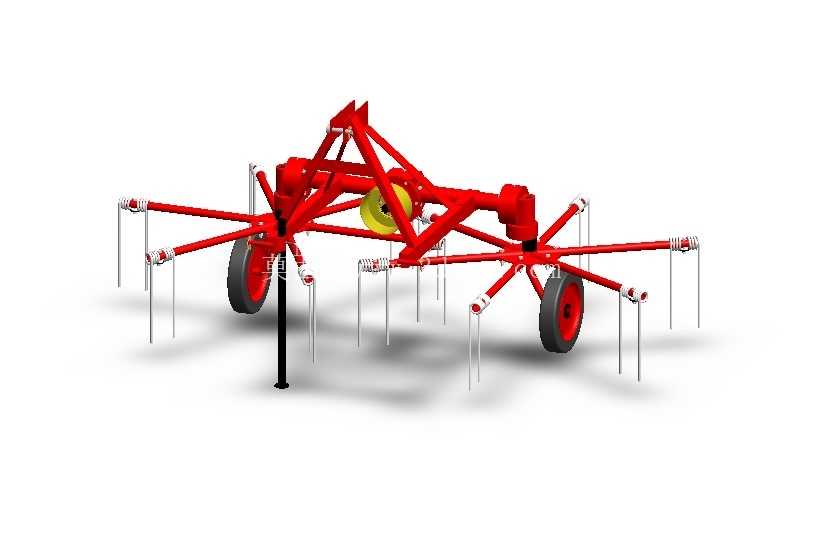

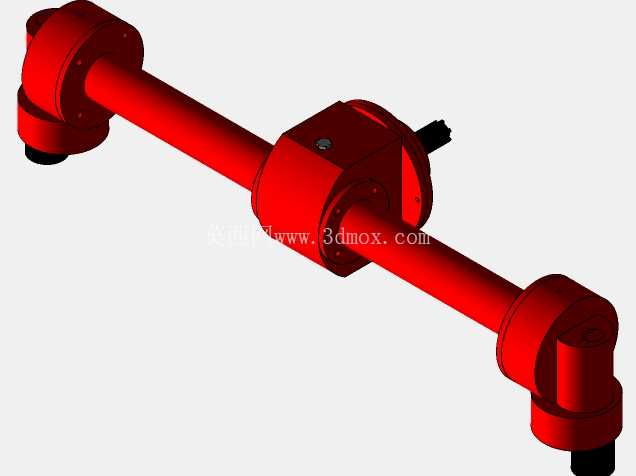

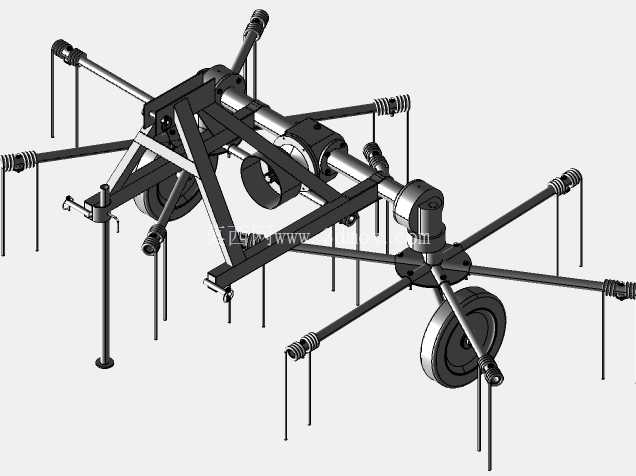

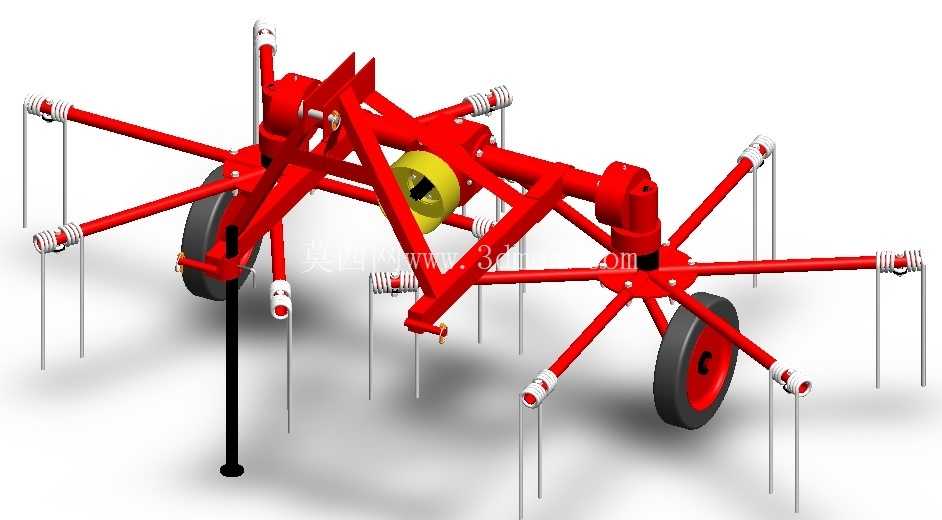

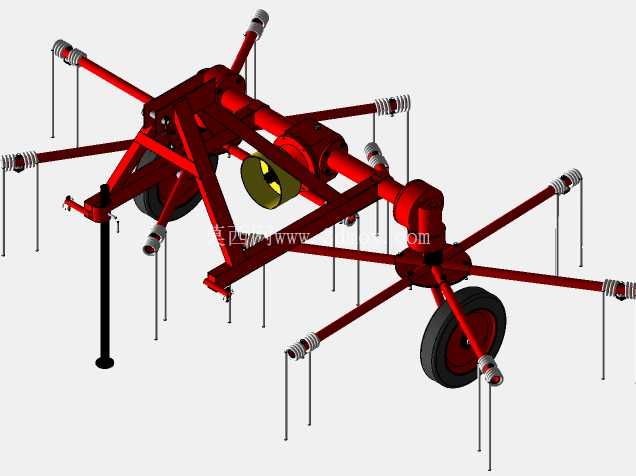

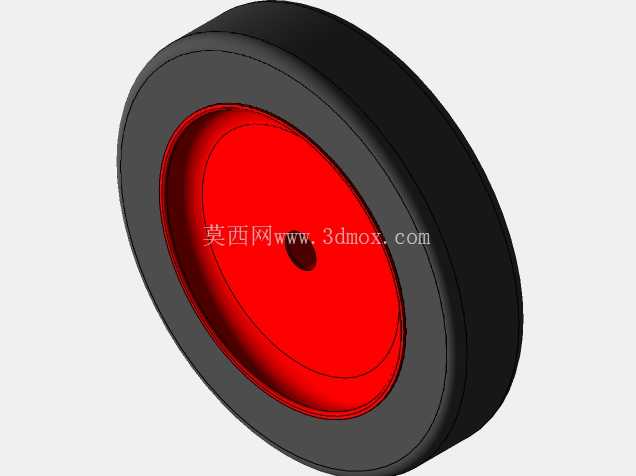

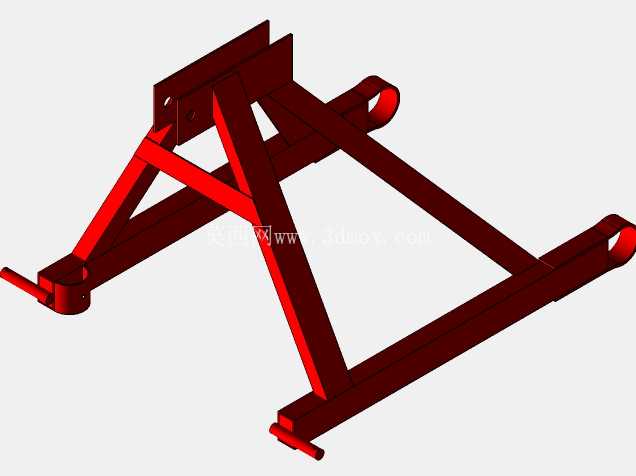

从结构设计逻辑来看，整机采用对称式辐射臂布局，上部的三角悬挂架完全匹配标准三点后悬挂接口，挂接时无需额外改装拖拉机后悬挂结构，悬挂架下方集成齿轮传动箱，动力由拖拉机后动力输出轴传入，经锥齿轮组换向减速后，将动力传递至下方的旋转主轴，驱动水平布置的辐射臂组做圆周回转运动。每根辐射臂末端都设置了独立的弹齿安装座，采用弹簧钢材质的弯形弹齿通过螺栓紧固在安装座上，弹齿的弯曲角度经过反复田间验证，作业时弹齿端部贴近地表但不会插入土层，既能将压实的草条完全挑松，又不会夹带泥土、石块，避免饲草被杂质污染。辐射臂下方对称布置两个地轮，地轮高度可通过调节螺杆调整，以此控制弹齿与地面的作业间隙，适配不同留茬高度、不同厚度的草层作业需求，地轮采用实心橡胶轮结构，无需充气，在田间凹凸不平的地块作业时也不会出现爆胎问题，降低田间作业故障概率。

整机外形尺寸为2337x1472x1177毫米，安装边界完全适配25-50马力段轮式拖拉机的后悬挂空间，挂接后整机横向宽度不超1.5米，田间转移时可顺利通过农村常见的3米宽机耕道、田埂缺口，无需拆卸额外部件；纵向长度不超2.4米，挂接后拖拉机转向半径无明显增加，小块地调头作业灵活。动力输入转速匹配拖拉机标准540转/分后动力输出，传动箱内采用脂润滑锥齿轮组，日常维护仅需按作业周期补充润滑脂即可，无需频繁更换润滑油，适配农牧区户外作业维护条件有限的场景。

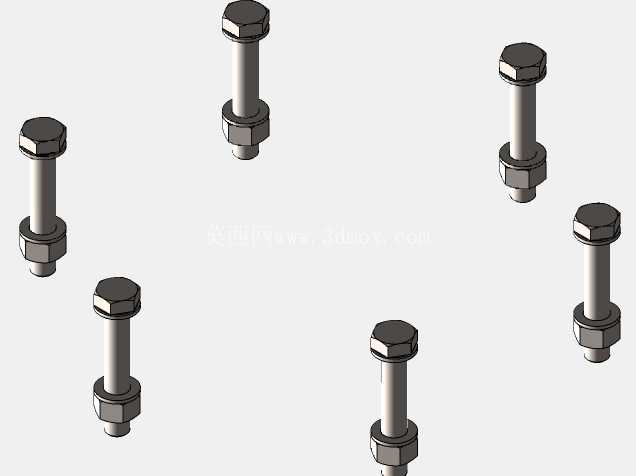

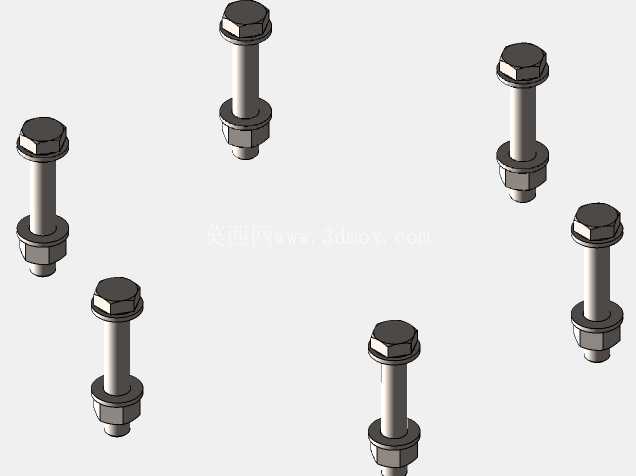

在细节设计上，辐射臂采用矩形钢管焊接成型，壁厚经过强度校核，作业时遇到草层内夹杂的小土块、作物根茬冲击时不会出现变形；弹齿安装座设置了缓冲橡胶垫，当弹齿碰到硬物时可产生小角度偏转，避免弹齿弯折断裂；传动箱输入端设置了安全剪切销，当作业时遇到较大障碍物导致传动负载突增时，剪切销会先行剪断切断动力，保护内部齿轮结构不受损坏，降低维修成本。整机所有外露焊接部位都做了打磨圆角处理，没有尖锐毛刺，挂接操作时不会划伤操作人员；所有连接螺栓都采用防松螺母配置，长时间田间颠簸作业也不会出现连接件松动脱落问题。

实际作业过程中，旋转的弹齿将草条挑起到一定高度后抛落，使草层充分与空气接触，同时可将下层潮湿的饲草翻到上层，保证整层饲草晾晒均匀，相比人工翻晒效率提升数十倍，且翻晒后的草层蓬松度一致，后续打捆作业时草捆密度更均匀，存储过程中通风性更好，能有效降低饲草霉变损耗。设备不作业时可将地轮调整至最低位置，整机可稳定直立放置在地面，无需额外支撑支架，日常存放时占用空间小，普通农机库棚即可容纳。
