轮式滑移装载机山猫整机结构设计

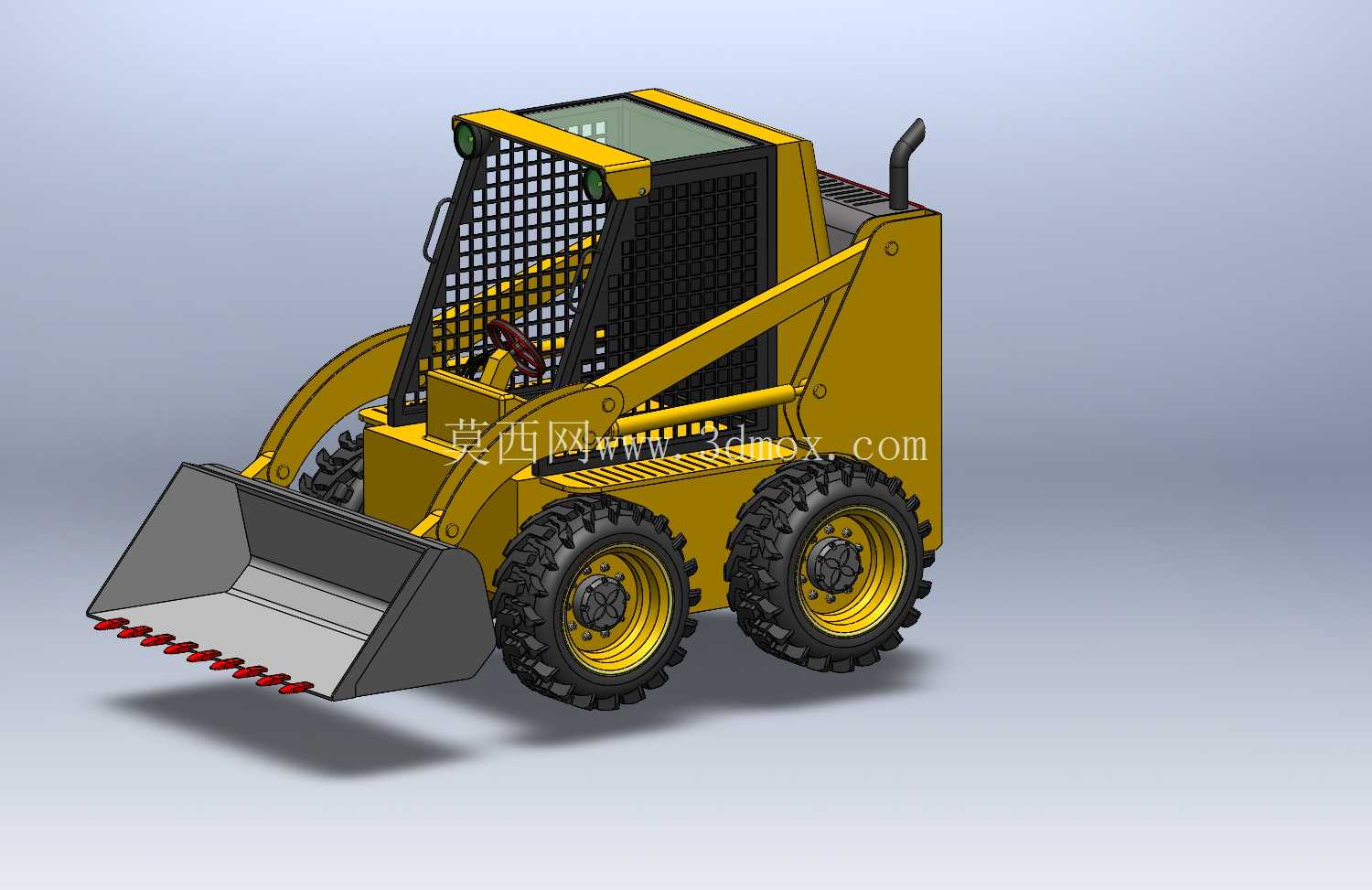

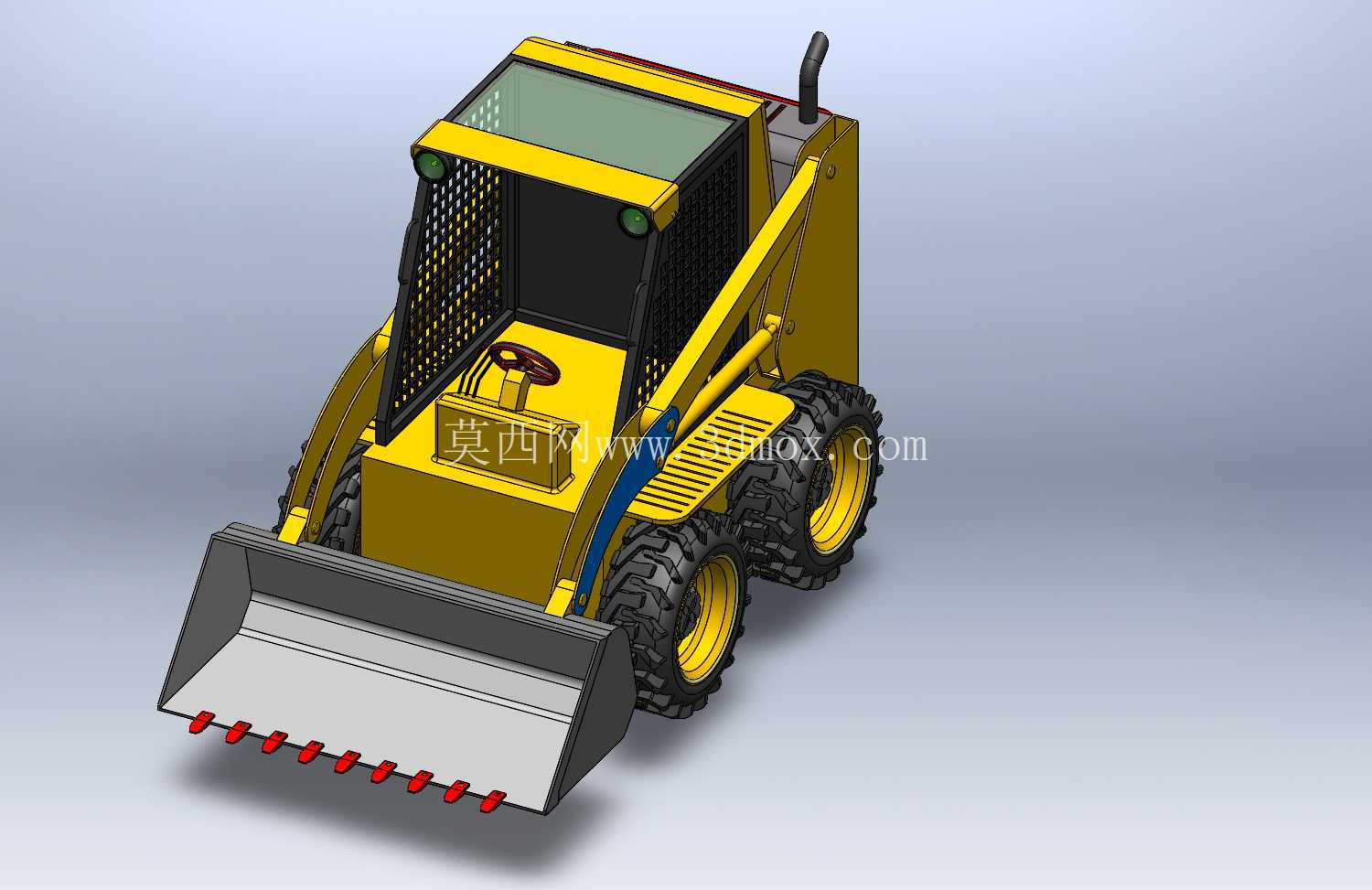

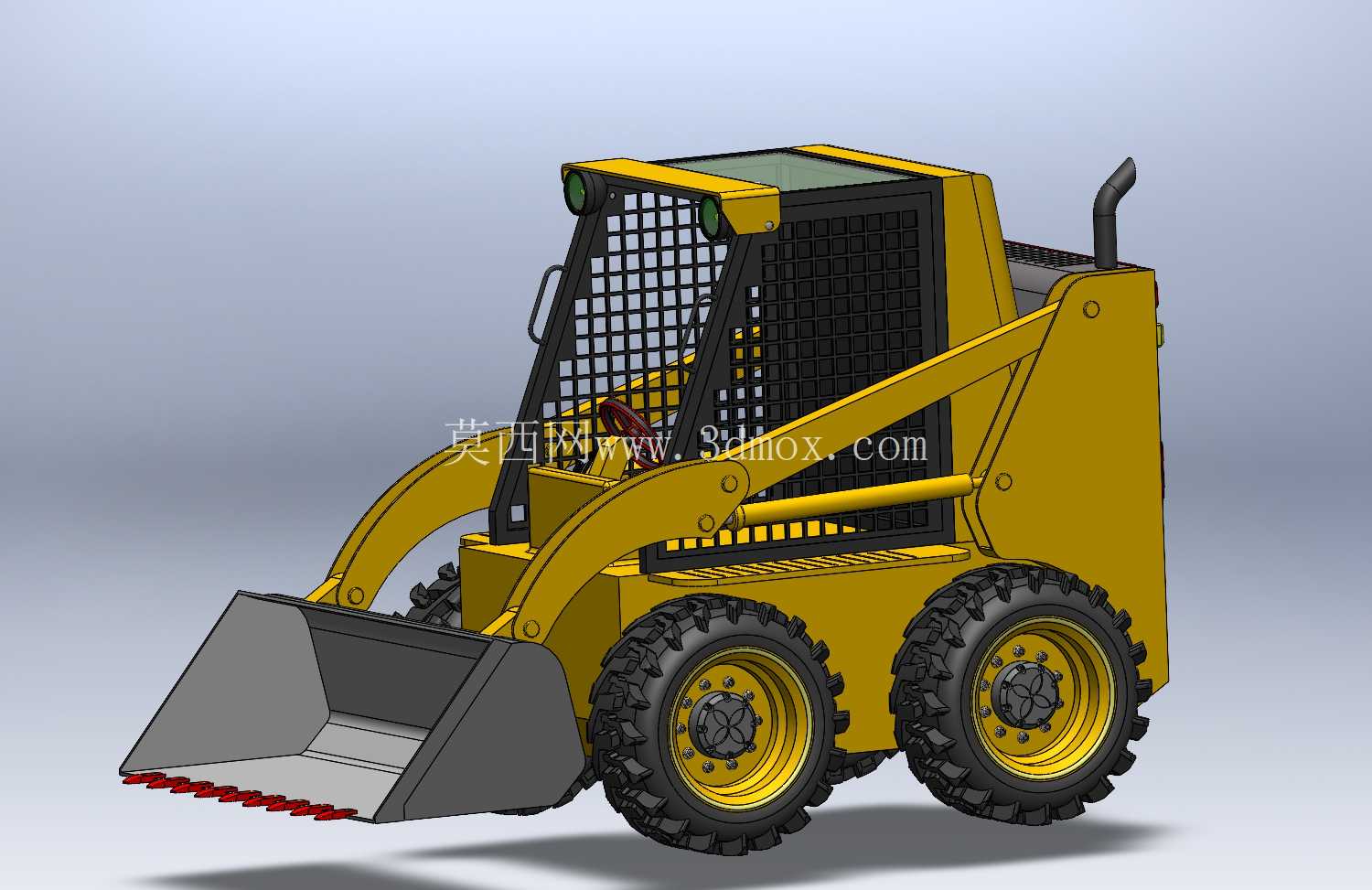

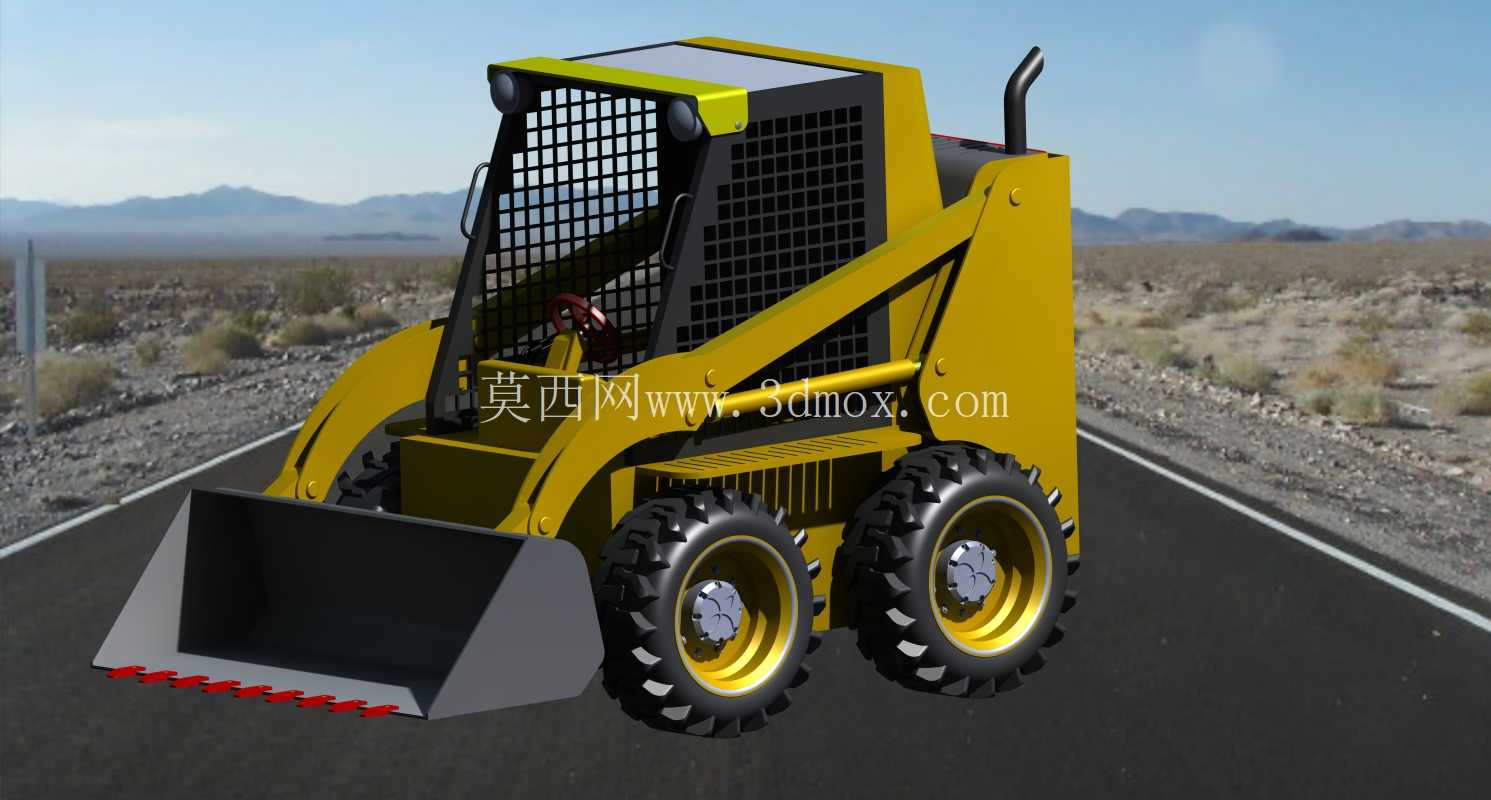

　　这款轮式滑移装载机的三维结构设计，核心围绕狭小场地内的灵活作业需求展开，区别于常规轮式装载设备，其采用左右轮独立驱动的滑移转向原理，无需大半径转向空间，可实现原地360度回转，适配厂房内部物料转运、市政巷道施工、园林场地整理、仓储库区堆料等常规大型装载设备无法进入的作业场景。从整机结构布局来看，设计阶段优先平衡了作业载荷与机身紧凑性的矛盾，工作装置采用前置径向举升的铲斗连杆机构，摇臂与举升油缸的铰接点位置经过多轮运动仿真校核，确保铲斗在举升全程的收斗角度保持在合理区间，避免举升过程中物料撒漏，同时最大举升高度可满足常规货运车辆的栏板装载高度需求，铲斗斗齿采用可更换的快拆结构，磨损后无需整体更换铲斗主体，降低现场维护成本。

　　机身主体框架采用箱型焊接结构设计，驾驶舱区域设置了网格状防护结构，既保证操作人员的前方视野，又能阻挡作业过程中飞溅的碎石、物料撞击操作人员，舱内操作元件按照人机工程学布局，左右操纵杆分别对应两侧车轮的驱动控制，脚踏元件对应工作装置的收斗与举升动作，操作逻辑符合一线作业人员的长期操作习惯，降低长时间作业的操作疲劳度。行走系统采用大花纹深沟槽的工程轮胎，胎面橡胶配方适配碎石、泥泞、硬化路面等多种复杂地面工况，轮边驱动结构集成在车架两侧，省去了传统装载机的长传动轴结构，进一步压缩了机身的纵向尺寸，同时轮边的制动结构采用湿式多片制动形式，制动响应快，在重载作业工况下也能保证足够的制动力矩，避免坡道溜车风险。

　　动力系统布置在机身尾部区域，与驾驶舱之间设置了隔热隔音的分隔层，既平衡了整机前后的重量分配，避免满载铲装时机头过重导致转向打滑，又能降低动力单元的噪音与热量向驾驶舱传递，排气尾管采用高位布置，避免作业过程中扬起的粉尘被进气系统吸入，同时减少尾气对作业面周边人员的影响。液压系统采用负载敏感变量泵配置，可根据工作装置的实际负载自动调整输出流量，在空载动作时减少不必要的功率损耗，重载铲装时自动提升输出压力保证铲取力，管路布置沿着车架内侧的走线槽排布，所有铰接位置的管路都预留了足够的摆动余量，避免工作装置举升转向过程中管路被拉扯磨损，管路接头采用标准锥面密封形式，适配行业通用的密封件规格，后期维护更换无需定制特殊配件。

　　整机的外形尺寸控制严格，宽度尺寸适配常规厂区通道、居民小区巷道的通行宽度，高度尺寸满足常规厂房门、地下车库入口的通行限高要求，安装边界方面，工作装置完全收回时的整机长度可适配小型货运电梯的轿厢尺寸，方便在高层建筑内部进行拆除、清运作业，同时机身顶部设置了统一的吊装点，可通过起重设备直接将整机吊装到深坑、高楼层等特殊作业面。在细节设计上，铲斗前缘的斗齿排列间距经过优化，铲取散料时可减少物料从齿缝的泄漏量，铲装硬质地面物料时可提供足够的切入力，车架四周设置了维护快开舱门，日常保养时可直接打开舱门接触到滤芯、油口等保养点位，无需拆解大面积覆盖件，尾部的配重块与车架采用螺栓连接结构，可根据实际选配的属具重量调整配重块的配置，保证不同作业工况下的整机稳定性。
