适配DN40PVC管的耐腐磁力驱动泵结构

在化工流体输送、表面处理、PCB制程、实验室药剂输送这类场景里，跑冒滴漏一直是管路设计里最让人头疼的问题——普通机械密封的离心泵只要密封件出现磨损，腐蚀性介质渗漏不仅会污染作业环境，还可能造成设备腐蚀、人员安全隐患，磁力驱动的结构恰恰是从传动原理上规避了动密封的泄漏点，这款1.5英寸口径的磁力泵就是针对这类中小流量的腐蚀性流体输送场景做的结构设计。

从实际使用的适配性来看，这款泵的进出口采用外螺纹接口，直接匹配DN40规格的PVC管路，不需要额外做变径接头转接，在中小规模的酸碱药剂循环、蚀刻液输送、化学药剂加注的管路布局里，能减少管路接头数量，降低漏点概率。泵头过流部分的结构做了无轴封设计，动力通过内外磁钢的磁耦合传递，泵腔内部和电机侧完全隔离，没有贯穿泵壳的传动轴，也就不存在动密封磨损泄漏的问题，哪怕输送的是低粘度的酸性、高腐蚀性流体，也不会出现介质顺着轴封渗漏到电机侧的故障。

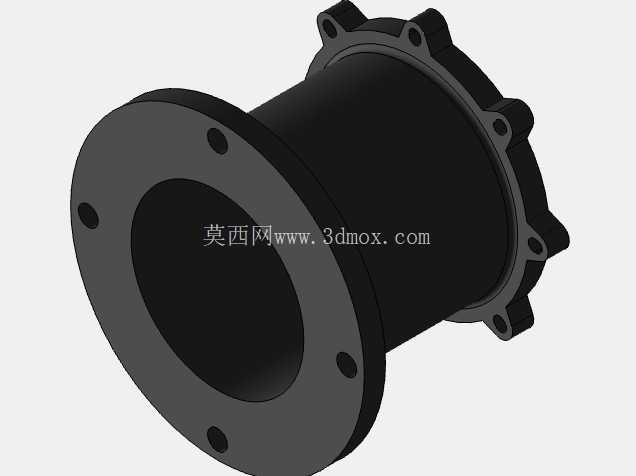

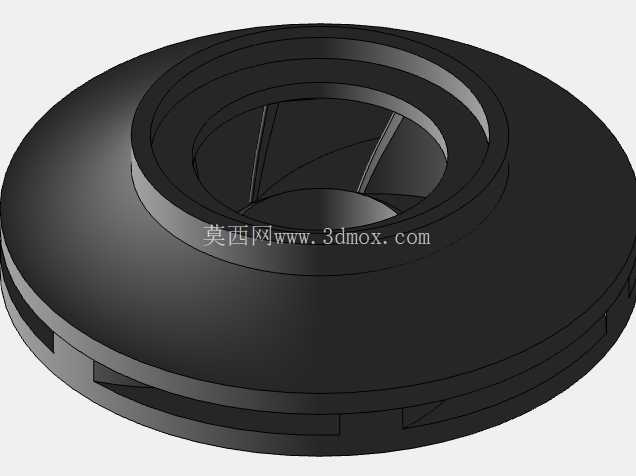

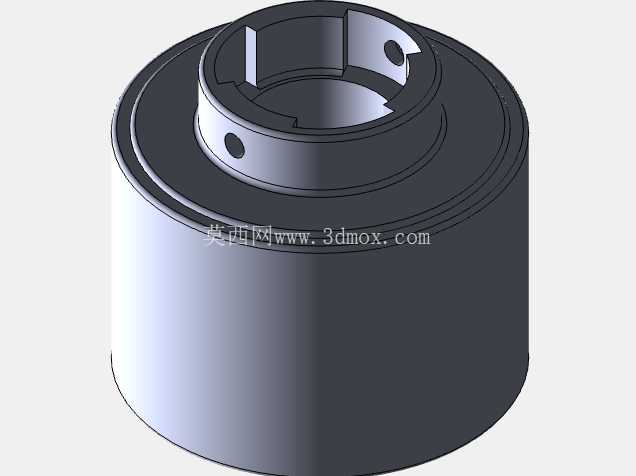

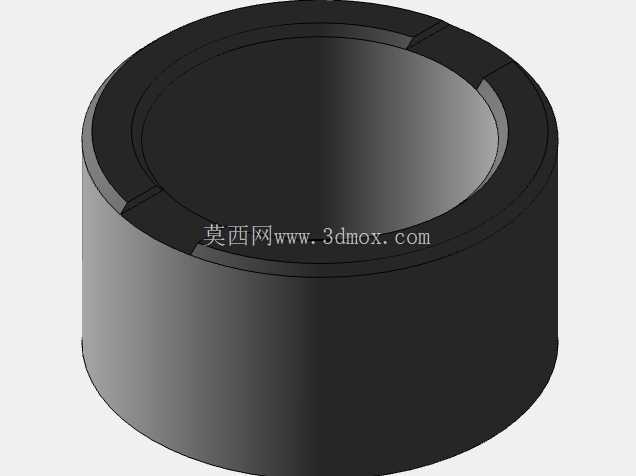

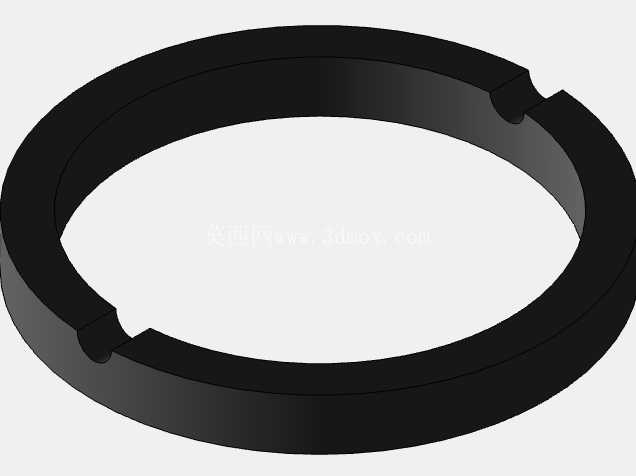

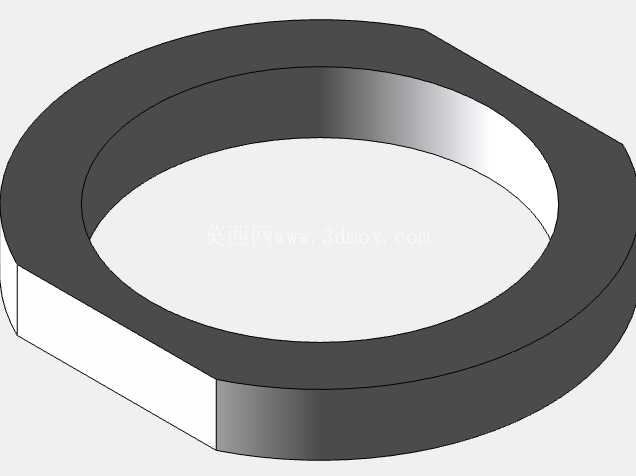

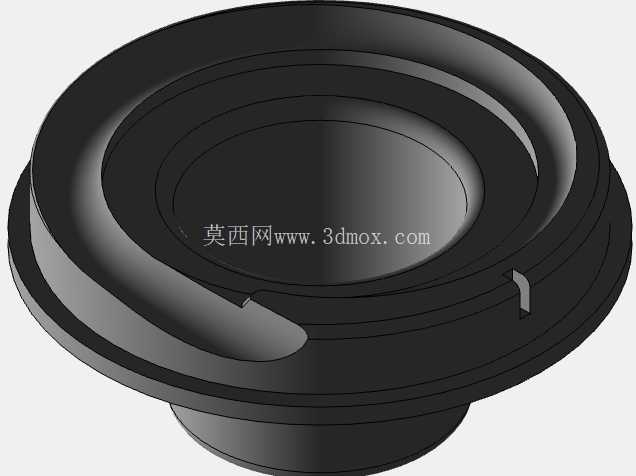

做结构设计的时候，首先要考虑的是磁耦合的传动扭矩匹配，电机端的外磁转子和泵头端的内磁转子之间用隔离套完全分隔，隔离套的材质需要兼顾非导磁、耐腐的要求，建模的时候要严格控制内外磁钢的气隙尺寸，气隙太大会导致磁耦合力不足，大负载下出现丢转，气隙太小又可能因为加工装配误差出现磁钢摩擦隔离套的问题。泵头的叶轮采用闭式叶轮结构，流道做了顺滑过渡，针对中小流量高扬程的工况做了水力优化，叶轮直接和内磁转子集成在一起，没有额外的连接轴，减少了泵腔内部的零件数量，也降低了介质内的杂质卡滞叶轮的概率。

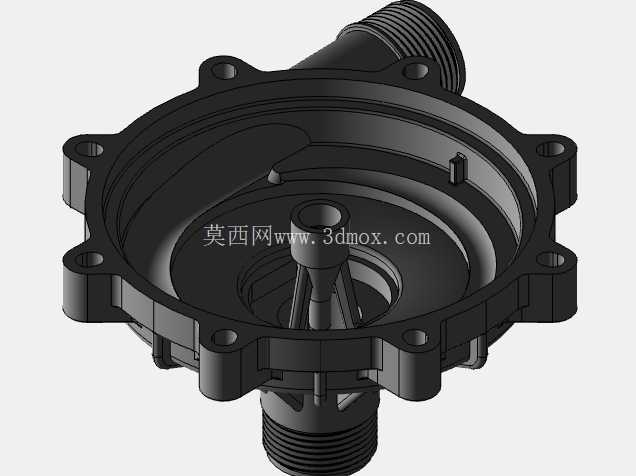

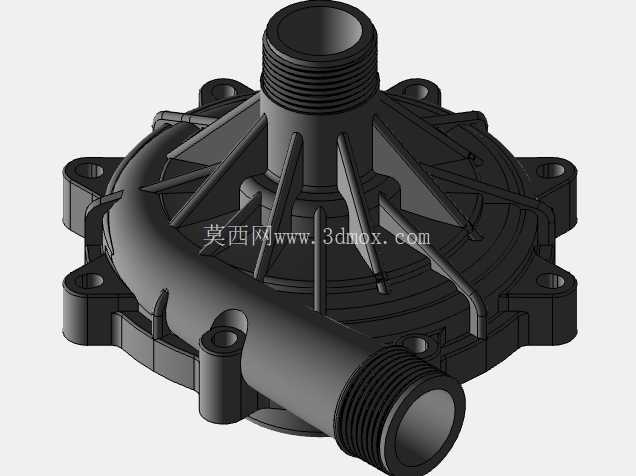

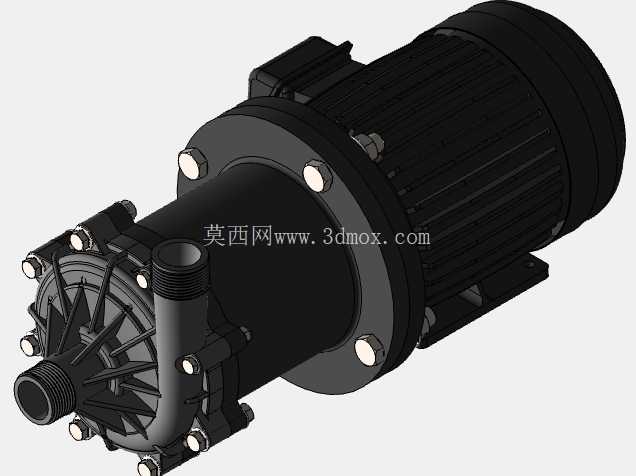

安装边界上，这款泵采用卧式底脚安装结构，底脚的安装孔位间距按照标准电机的安装尺寸做了匹配，电机和泵头采用同轴直连的结构，不需要额外的联轴器找正，现场安装的时候只需要把底脚固定在安装基座上，接好进出口管路就能完成装配，不需要复杂的同轴度调整。泵的进出口采用同侧上下布置？不对，看模型结构是进出口在泵头端呈垂直布局，进口在轴向位置，出口在径向垂直向上？不对，仔细看模型结构，进口是泵头前端的外螺纹接口，出口是泵头侧上方的外螺纹接口，这种布局在管路安装的时候，水平进液、垂直出液的走向能减少管路弯头的数量，让管路布局更顺畅，也能避免泵腔内部积气，启动前灌泵的时候能更快排净泵内空气，减少气缚故障的概率。

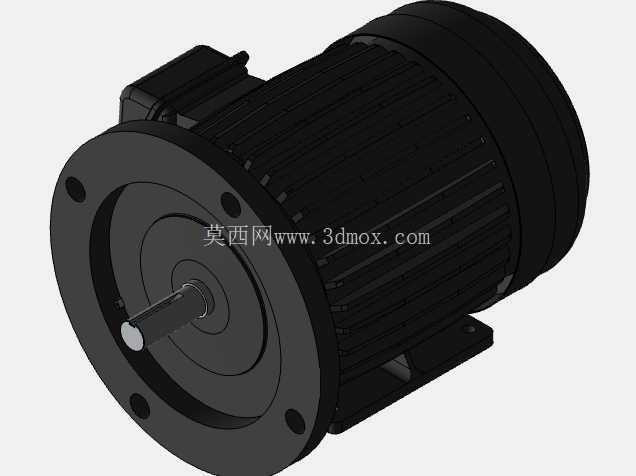

从功能特性上来说，这款泵没有机械密封件，日常维护不需要定期更换密封件，只要注意输送介质里不能含有铁磁性杂质，避免杂质被磁钢吸附造成叶轮卡滞就行。泵体的过流部件全部采用耐腐材质适配，针对酸性、高腐蚀性流体的长期输送做了结构优化，没有和介质接触的金属外露部件？不对，泵头的连接螺栓是做了包覆处理吗？建模的时候能看到泵头和隔离套连接的螺栓全部在泵腔外侧，不接触输送介质，避免螺栓被腐蚀失效。电机部分采用标准的三相异步电机结构，散热筋在电机外壳均匀布置，长时间连续运行的时候能保证电机散热，不会因为磁涡流导致的额外温升影响电机寿命。

在做三维建模的时候，要特别注意几个配合尺寸的公差：首先是隔离套和泵壳、电机法兰的配合止口，这个位置的同轴度直接影响内外磁钢的气隙均匀度，如果止口同轴度超差，会导致磁钢单边气隙过小，运行的时候出现摩擦，甚至打坏隔离套造成介质泄漏。其次是叶轮和泵腔的间隙，叶轮前后盖板和泵壳之间的间隙要控制在合理范围，间隙太大会导致容积效率下降，间隙太小又可能因为热胀出现叶轮擦壳的问题。还有进出口的螺纹尺寸，要严格匹配DN40 PVC管的外螺纹标准，保证现场安装的时候管路能直接拧紧，不需要额外加工接头。

实际选型的时候，这款泵适合用在流量不大、扬程要求中等的腐蚀性流体输送场景，比如小型电镀线的药液循环、实验室酸碱药剂输送、废气洗涤塔的循环泵、小型化工加药系统的输送泵，因为是磁力驱动无泄漏，也适合用在输送贵重介质、有毒有害介质的场景，完全不用担心密封泄漏造成的介质损耗或者安全问题。安装的时候要注意泵的安装高度不能超过允许吸上真空高度，避免出现气蚀，进出口管路要做独立支撑，不要让管路的重量压在泵体上，长期运行的时候要定期检查电机的运行电流，要是出现电流突然升高的情况，要及时拆检泵头，看看是不是有杂质进入泵腔卡滞叶轮，或者磁钢出现退磁的问题。

整个结构的设计思路就是用最简洁的直连结构，减少不必要的传动部件，从根源上消除动密封泄漏点，同时兼顾管路安装的便利性，不需要复杂的转接件就能直接适配常用的PVC管路，不管是做新设备的管路设计，还是旧设备的泵型替换，都能快速完成适配，不需要对现有管路做大幅度改动。
