高流量车用替换燃油泵三维结构设计

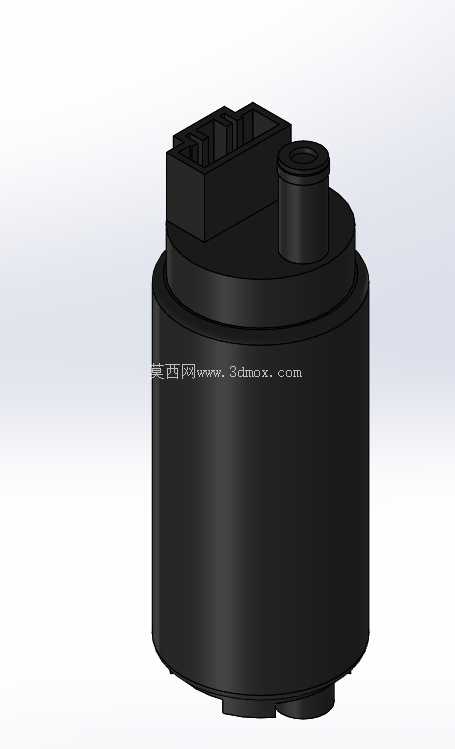

　　在汽车动力改装、原厂燃油系统维修替换的场景中，燃油泵作为油箱内持续为喷油系统提供稳定压力燃油的核心部件，其流量参数、安装适配性直接决定了发动机高负荷工况下的供油稳定性，不少大马力改装车型在升级喷油嘴、调整ECU供油逻辑后，原厂低流量燃油泵无法满足大喷油量需求，容易出现高转供油不足、空燃比偏稀的问题，甚至引发发动机爆震、动力输出断层等故障。这款高流量燃油泵的设计，首先围绕通用替换的核心需求展开，整体采用圆柱形主体结构，顶部集成了电气接插端与出油接口，主体外壳做了等径圆柱设计，能够直接适配多数车型原厂燃油泵支架的安装卡位，不需要额外修改油箱内的固定结构，降低替换改装的加工难度。

　　从功能特性来看，这款泵的额定供油流量能够覆盖340升每小时的输出需求，足够支撑大马力自然吸气、涡轮增压发动机的全工况燃油供给，同时其安装接口、外形尺寸能够兼容Walbro 255lph通用燃油泵的安装位，在维修替换场景中，不需要重新匹配油管接头、线束插头，能够直接完成替换作业，减少配件适配的工作量。设计过程中，对泵体的外形边界做了严格控制，主体圆柱的外径尺寸参考了主流通用内置燃油泵的安装尺寸，底部进油端的凸起结构、顶部出油口的高度与偏心位置，都和通用替换款的安装尺寸保持一致，确保装入油箱内的泵体总成时，不会和油位传感器、油箱壳体产生干涉，顶部的电气接插件采用标准的车用插片接口，引脚定义和主流通用燃油泵完全匹配，接线时不需要修改线束端子，直接对插即可完成电气连接。

　　在实际装车场景中，这类内置式燃油泵浸泡在油箱燃油内，泵体外壳的密封结构设计能够长期耐受燃油浸泡，不会出现渗漏问题，顶部出油口的台阶结构适配标准规格的燃油软管，卡箍固定后能够承受燃油系统的工作压力，不会出现漏油、泄压的问题。不同于原厂车型专属的燃油泵，这款通用替换型燃油泵的设计没有针对单一车型做专属结构调整，而是把核心尺寸集中在通用安装边界上，不管是民用车型原厂泵损坏后的替换维修，还是改装车型升级供油系统，都可以通过匹配对应的支架、油管完成安装，不需要单独定制转接结构。

　　泵体顶部的接插端做了凸起的防护结构，避免安装过程中插片受到磕碰变形，出油口的圆柱面做了防滑纹路处理，燃油软管套接后能够获得足够的摩擦力，配合卡箍可以长期稳定固定，不会因为车辆行驶中的振动出现松脱。从结构建模的角度来看，这款泵的模型还原了实际产品的所有安装关键尺寸，包括主体外径、总高度、顶部出油口的位置与直径、电气接插件的引脚间距与外形轮廓，在做燃油系统总成设计、油箱布局设计时，可以直接调用这个模型进行装配干涉检查，提前确认安装空间是否足够，避免实际装车时出现尺寸不匹配的问题。对于三维建模从业者来说，这类通用配件的模型重点在于安装边界的准确性，不需要完全还原泵体内部的叶轮、电机结构，只要把外部装配涉及的所有尺寸、结构特征还原准确，就能够满足装配设计、选型校核的使用需求，在做改装方案设计时，可以直接把这个模型导入整车装配文件中，核对油箱内的安装空间、油管走向、线束连接位置，提前发现布局干涉问题，减少实际改装过程中的试错成本。
