参数化单列深沟球606ZZ结构设计

在小型精密传动结构的设计选型环节，微型深沟球轴承的参数匹配度直接决定整套机构的运转寿命与噪音表现，606ZZ这类带双侧防尘盖的微型单列深沟球结构，是小尺寸回转场景里应用频次极高的标准件。日常做消费类电子转轴、小型伺服输出端支撑、微型输送辊筒端部定位、精密仪器调焦机构这类设计时，经常会用到这个规格的轴承，它能承受纯径向载荷，也可在转速不超过额定阈值时承受一定比例的轴向载荷，适配轻载高速的回转工况。

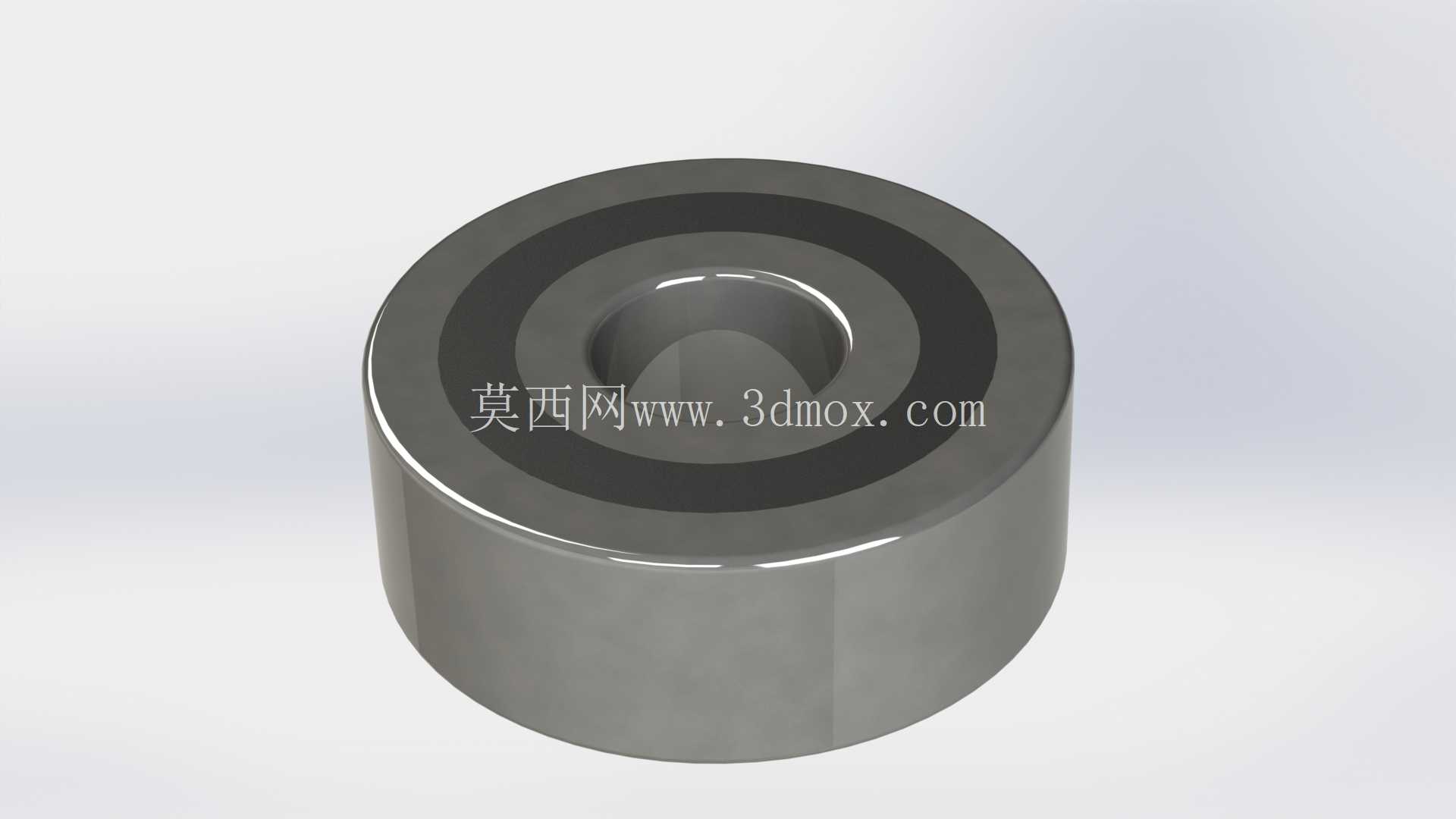

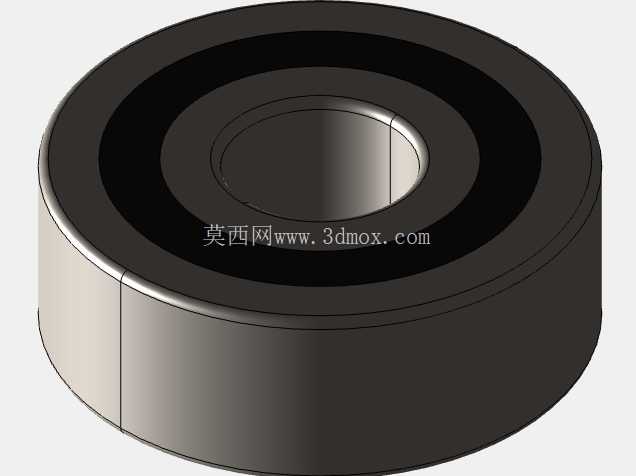

从结构设计逻辑来看，这类微型轴承的建模首先要保证滚道曲率的匹配精度，内圈外径与外圈内径的滚道圆弧半径，需要和钢球直径保持标准的曲率比，既不能让滚道包角过大导致运转摩擦阻力飙升，也不能让包角过小造成钢球接触应力集中，提前出现疲劳点蚀。双侧的ZZ防尘盖结构，是采用冲压薄钢板压入外圈的防尘盖槽内，和内圈外径保持极小的间隙，既不会接触内圈产生摩擦阻力，又能阻挡外部的粉尘、碎屑进入滚道区域，同时可以锁住内部填充的润滑脂，避免润滑脂在高速回转时甩出，延长维护周期。

实际做三维建模时，要严格卡准安装边界尺寸：内圈的内径是和轴做过盈配合的基准面，公差带要匹配基孔制的配合要求，建模时要预留装配倒角，避免轴端压入时出现卡滞、刮伤配合面的问题；外圈的外径是和安装座孔配合的基准面，同样要做端部倒角，方便压入座孔时的导向。轴承的整体宽度尺寸要和安装位的轴向定位空间匹配，内圈的定位轴肩高度不能超过内圈的挡边高度，外圈的座孔挡肩也不能超出外圈挡边的高度，否则会在装配时顶到防尘盖，导致防尘盖变形、摩擦内圈，出现运转卡滞、噪音超标的问题。

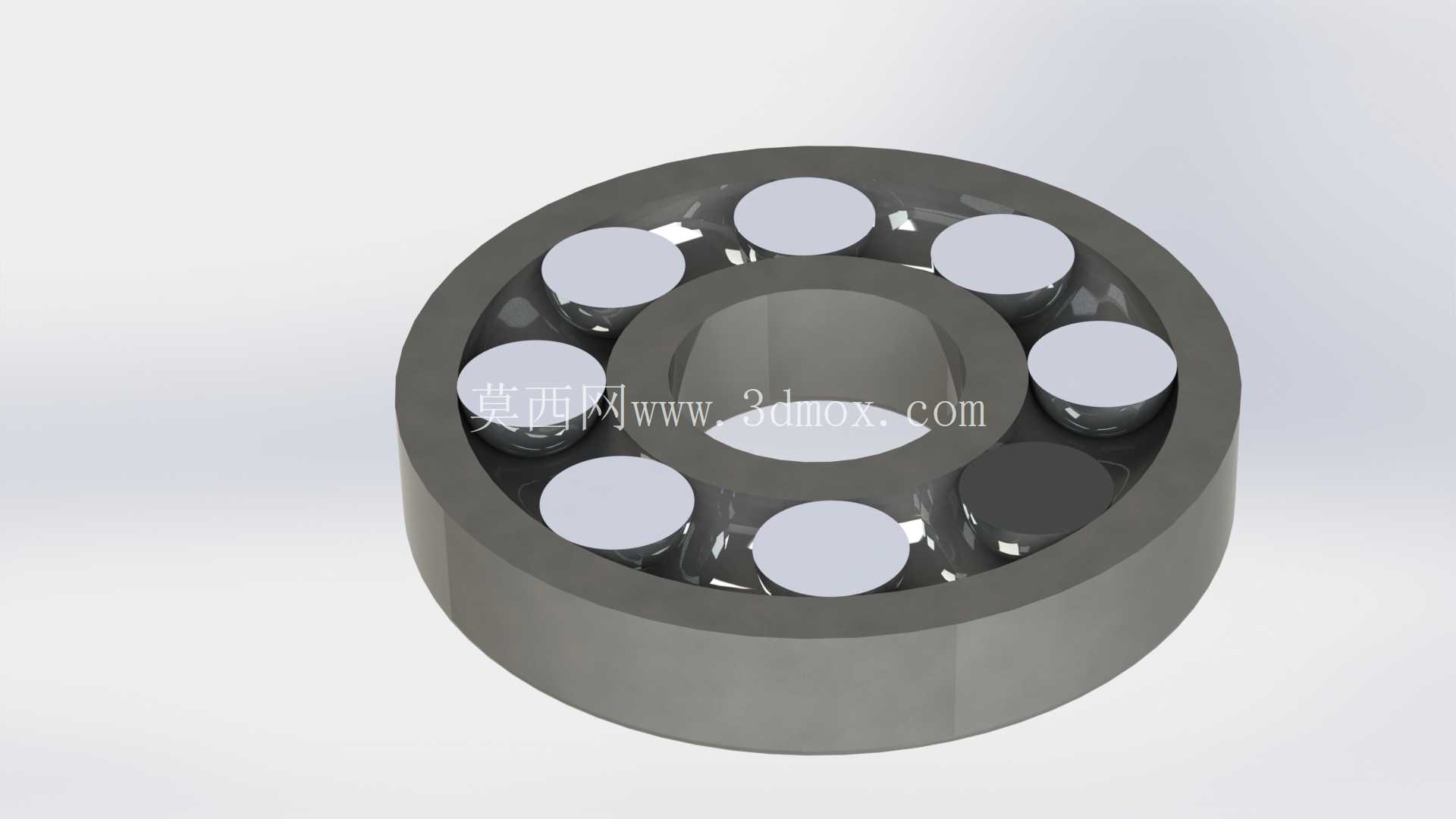

钢球的排布要严格按照该规格的球数做圆周阵列，保持架的兜孔间隙要控制在合理范围，既要给钢球留出热膨胀的余量，又不能让钢球在兜孔内窜动过大，避免高速回转时钢球和保持架碰撞产生异响。很多新手建模时容易忽略保持架的径向定位尺寸，要么把保持架做的太靠内圈，蹭到内圈挡边，要么太靠外圈蹭到外圈滚道边缘，实际装配后就会出现转不动的问题。另外，防尘盖的冲压折弯结构也要还原到位，压入外圈的卡槽部分要做对应的卡扣特征，不能简单做个圆环贴在轴承端面，那样不符合实际的生产装配逻辑，后续做装配干涉检查时也会出现误判。

在实际应用场景里，这类微型轴承的安装要注意压装方式，不能直接敲击轴承外圈来压装内圈到轴上，也不能敲击内圈把外圈压入座孔，必须让受力面和配合的套圈对应，避免滚道受到冲击载荷出现压痕，导致运转时出现振动和噪音。做结构设计时，如果是垂直安装的轴，还要考虑轴承的轴向定位，通常内圈靠轴肩加轴用挡圈定位，外圈靠座孔台阶加孔用挡圈固定，避免轴系运转时出现轴向窜动。对于有低噪音要求的场景，比如小型风扇、精密仪器的回转部位，建模时还要考虑滚道的表面粗糙度要求，对应在模型的技术要求里标注滚道的加工精度，保证钢球和滚道的接触平滑度，降低运转时的振动噪音。

很多人做这类标准件建模时，只是画个大概的内外圈加个圆球，忽略了很多细节特征，比如内圈和外圈的卸荷槽、滚道的超精研留量、防尘盖的卡槽结构、保持架的铆钉连接结构，这些细节虽然不影响整体外观，但在做虚拟装配、运动仿真、有限元接触应力分析的时候，缺失这些特征就会导致仿真结果出现偏差，比如没有卸荷槽的话，应力集中的位置就会和实际情况不符，计算出来的轴承寿命就不准。另外，参数化建模的时候要把各个尺寸做关联，比如钢球直径变化时，滚道曲率、内外圈的壁厚、保持架的兜孔位置都要跟着联动，这样后续做同系列不同规格轴承的设计时，只需要修改几个核心参数就能快速生成新的模型，提升设计效率。

在小型传动机构的布局里，这类微型轴承通常是成对使用，分别支撑轴的两端，设计时要考虑一端做固定支撑，另一端做游动支撑，避免因为温度变化导致轴热胀冷缩，把轴承卡死。游动端的轴承外圈和座孔之间要采用间隙配合，允许轴受热伸长时，轴承外圈可以在座孔内有微小的轴向窜动，补偿热变形量。如果是两端都做固定支撑的结构，就要计算轴的最大热伸长量，预留足够的轴向间隙，否则运转时温度升高，轴伸长产生的轴向力会直接作用在轴承滚道上，导致轴承提前失效。
