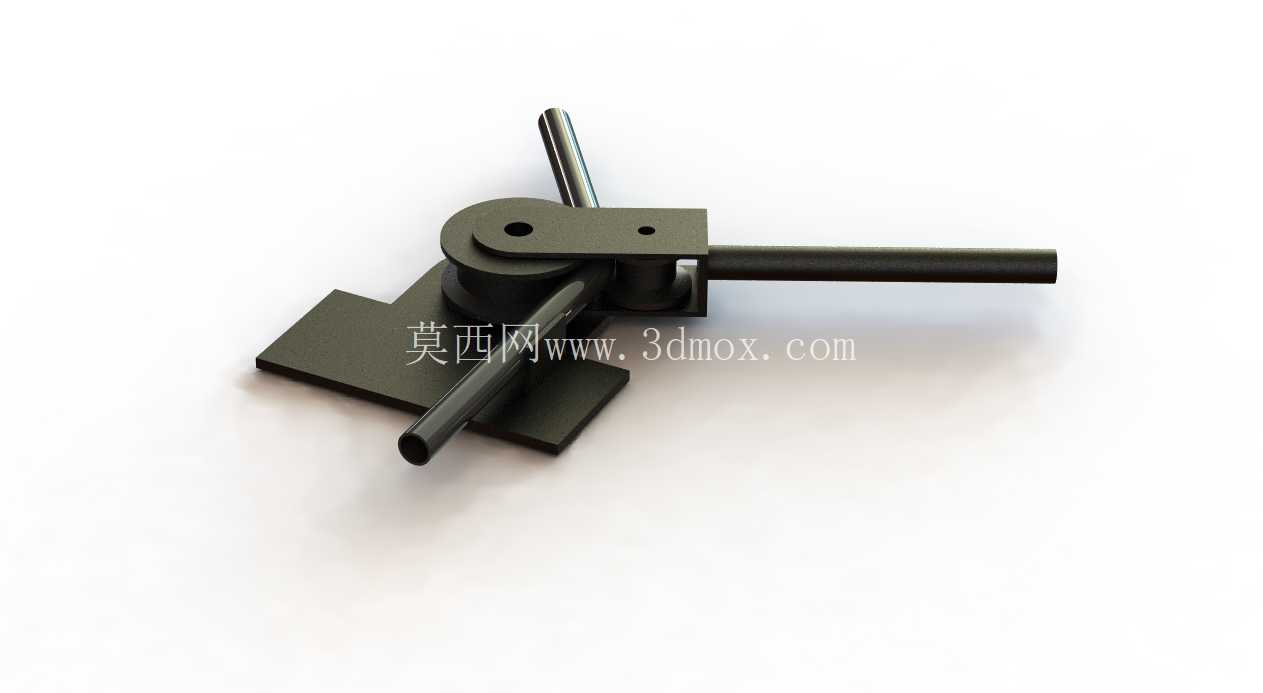

手动式简易金属管材弯制工装结构

在小型五金加工、现场管线布设、维修维保类作业场景中，大管径、高精度批量弯管往往依赖数控弯管设备，但面对小直径金属管的小批量、现场临时弯制作业，大型设备存在转场不便、调试周期长、小批量加工成本过高的痛点，这类手动简易弯管工装恰好填补了该场景下的应用空白。从实际作业需求来看，这类工装主要适配小规格薄壁金属管的冷弯作业，常见于电气线路保护管弯制、小型液压管路预制、户外铁艺构件加工、家装水电管线改造等场景，不需要外接动力源，单人即可完成操作，尤其适合没有三相供电、作业空间狭窄的野外或现场施工场景。

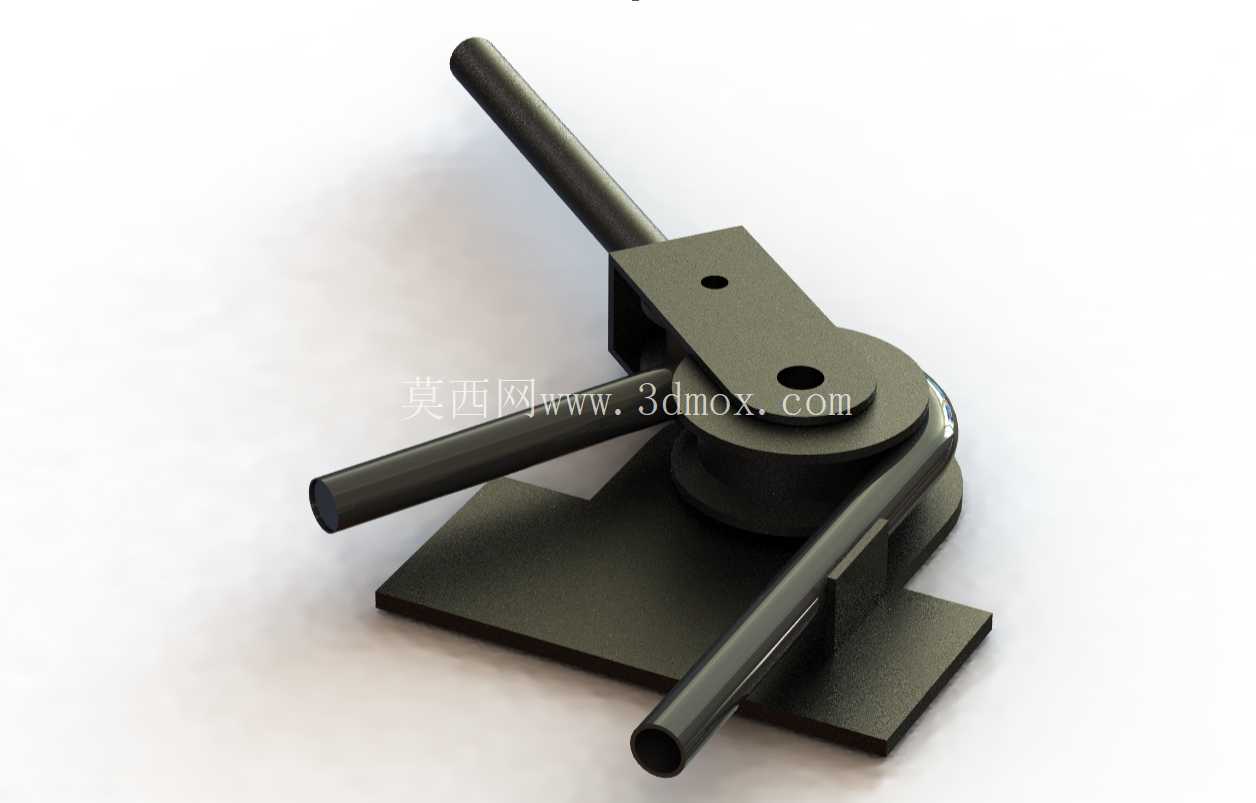

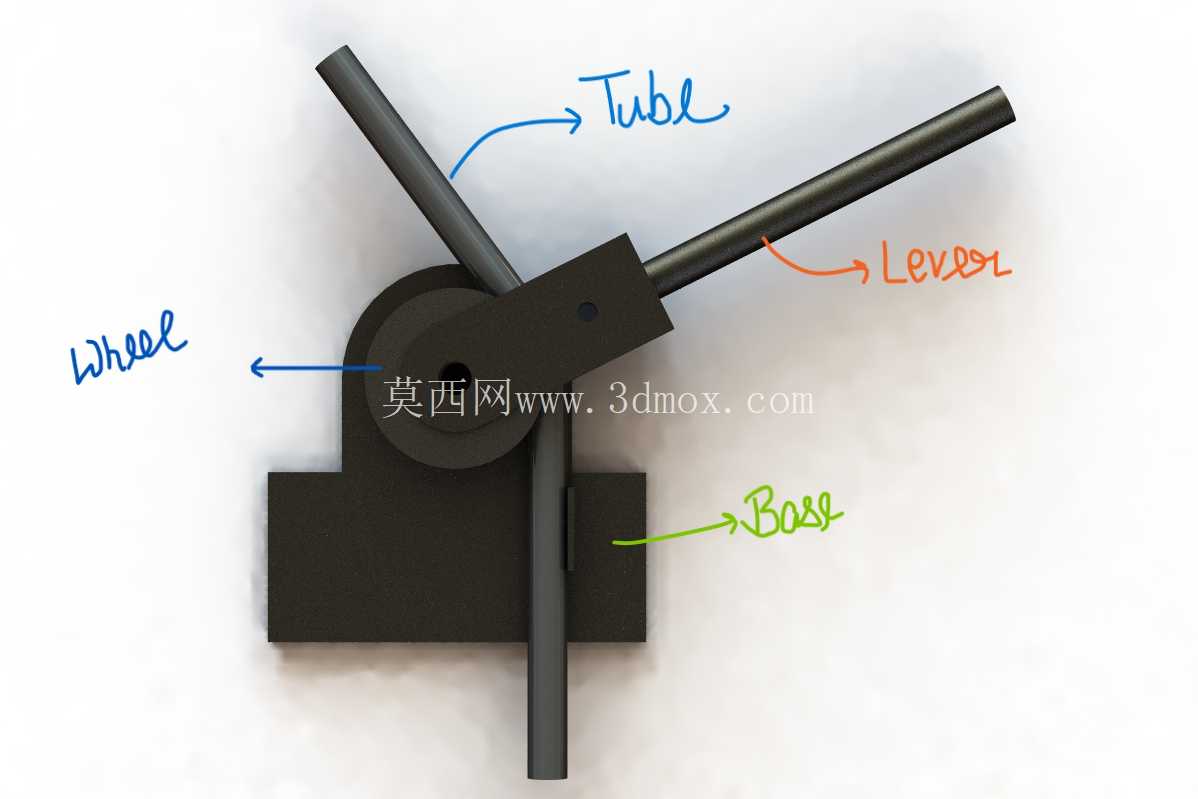

从功能特性上看，该工装采用纯机械结构设计，无液压、电气配套组件，核心受力部件通过铰接结构实现力的传导，操作时将待加工管材嵌入定位槽内，通过长力臂手柄施加周向扭矩，带动成型轮沿固定轴转动，即可将管材沿成型轮的圆弧轮廓挤压弯曲，整个过程不需要对管材进行加热，避免了热弯带来的管材氧化、壁厚不均、材质退火强度下降等问题。成型轮的圆弧半径直接决定管材的弯曲半径，可根据不同的弯管半径需求更换对应规格的成型轮，适配不同管径、不同弯曲半径的加工需求，定位挡块的位置可根据管材外径做微调，保证弯制过程中管材不会出现轴向窜动，避免弯管段出现鼓包、凹瘪等缺陷。

从设计思路层面拆解，该结构优先考虑了手动操作的力臂匹配，操作手柄的长度经过力学核算，保证普通人手施加的作用力经过杠杆放大后，足以克服薄壁金属管冷弯时的屈服应力，不需要额外施加过大的操作力，降低作业人员的劳动强度。底座采用平板式结构，设计有足够的安装孔位，既可以通过螺栓临时固定在工作台、型钢支架上，也可以通过夹具夹持在临时作业面上，不需要做复杂的基础预埋，转场时仅需拆卸固定螺栓即可整体搬运，整体重量控制在单人可搬运的范围内，适配流动作业的需求。铰接部位采用耐磨金属材质，避免长期反复转动后出现间隙过大导致的弯管角度偏差，所有受力棱边均做倒钝处理，避免操作过程中划伤作业人员。

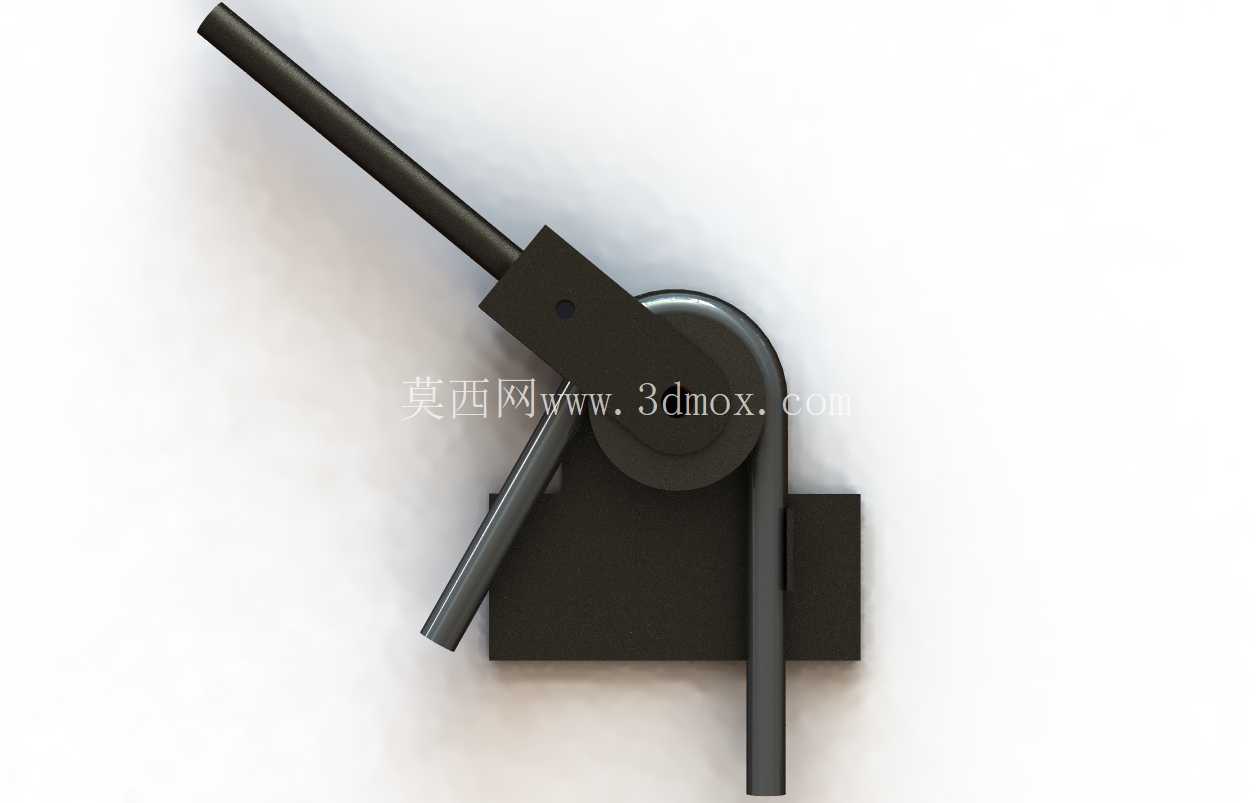

从安装边界与尺寸适配来看，该工装整体占用的平面尺寸不超过普通钳工工作台的单工位范围，底座的安装孔位间距适配常规工作台的T型槽间距，不需要对现有工作台做额外改造即可完成固定。操作时手柄的转动半径预留了足够的安全操作空间，不会与工作台边缘、周边其他工装发生干涉，弯管作业时管材的进料端不需要额外的支撑托架，短管可直接手持定位，长管可搭配简易支架做辅助支撑。成型轮与定位挡块之间的间隙根据适配管材的外径做公差匹配，间隙控制在0.2-0.5mm之间，既保证管材可以顺利嵌入，又不会因为间隙过大导致弯制过程中管材出现扁化变形，弯曲角度可通过手柄的转动行程直接控制，配合简易角度标尺即可实现0-180度范围内的任意角度弯制，弯制成型后的管材圆弧段光滑过渡，没有明显的折痕或截面变形，能够满足常规低压管路、防护套管的成型精度要求。

在实际使用过程中，这类简易弯管工装不需要复杂的维护保养，铰接部位定期涂抹润滑脂即可保证转动顺畅，长期使用后如果成型轮出现磨损，仅需更换对应规格的成型轮即可继续使用，维护成本极低。相比便携式电动弯管工具，该结构没有电机、电池等易损部件，不存在电池亏电、电机烧损等故障风险，在潮湿、多粉尘的恶劣作业环境下也能稳定工作，不会因为环境因素出现设备故障。针对小批量多规格的弯管作业，仅需提前配备不同半径的成型轮，即可快速切换加工规格，不需要复杂的参数调试，作业人员经过简单的操作培训即可上手，不需要掌握专业的数控设备操作技能，非常适合小型加工门店、维修班组、现场施工团队作为常规工装配备。
