3030封边工业铝型材截面结构设计

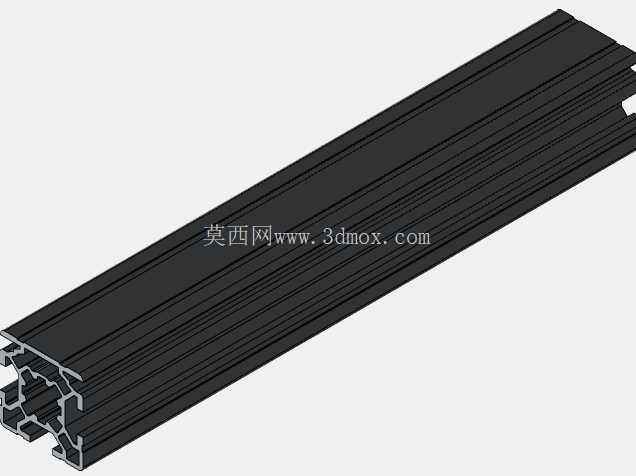

这款30规格的封边铝型材，是工业铝挤型材体系里专门用于框架侧边封合的品类，日常在自动化设备机架、生产线工作台围挡、检测设备外框搭建场景里应用极广，和普通欧标3030铝型材搭配使用时，刚好可以填补框架侧边的槽口空缺，避免型材槽道外露积灰，同时也能让框架外侧面保持平整，提升设备外观的规整度，部分需要在框架侧边安装透明亚克力挡板、钣金防护门的场景，也会选用这款型材作为封边固定基座，不需要额外加装压条就能直接通过侧边槽道固定防护板材。

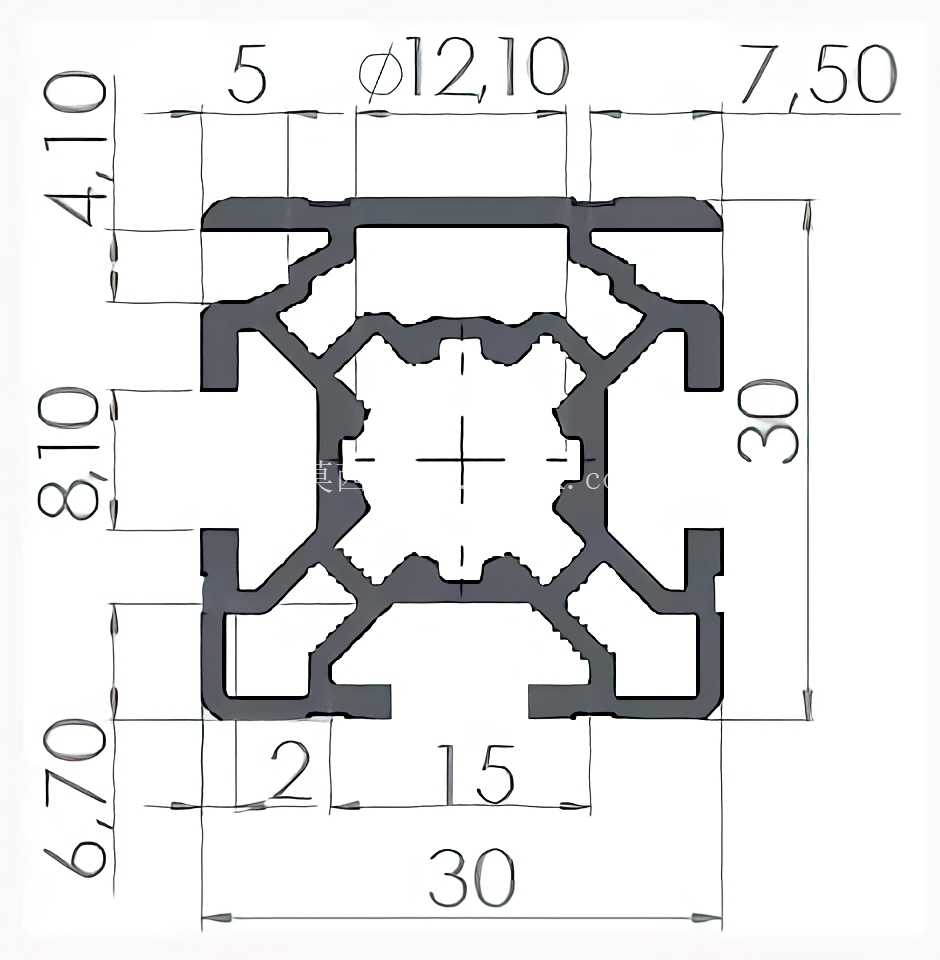

从截面结构来看，这款型材的外轮廓总宽度和总高度均为30mm，刚好和同规格的标准工业铝型材截面尺寸匹配，拼接时不会出现台阶错位。型材外侧设计为平整直面，没有外露的安装槽，四个边角做了小尺寸圆弧过渡，避免安装调试过程中尖锐边角划伤操作人员；内侧则保留了和标准铝型材一致的槽道结构，槽口宽度适配常用的T型螺栓、弹片螺母，可以直接和相邻的型材、角件完成锁紧固定，不需要额外加工连接孔位。截面中间的中空腔体采用对称式筋位布局，中心位置预留了直径12.1mm的安装孔位，可以直接穿入M12的螺杆或者走线，也可以在孔内安装弹性螺母块，实现垂直方向的配件固定；腔体周边的支撑筋厚度经过挤压工艺校核，既保证了型材的整体抗弯强度，也控制了单米重量，降低材料成本。

尺寸细节上，型材侧边的安装槽深度为4.1mm，槽道内部的卡位尺寸为7.5mm，刚好适配标准的M6T型螺栓头部尺寸，安装时螺栓可以直接从槽道端部滑入，不需要从端口逐个穿装，现场组装效率更高。型材内侧上下两个定位凸台的高度为8.1mm，和相邻型材拼接时，凸台可以卡入相邻型材的侧槽内，起到预定位作用，避免锁紧连接螺栓时型材出现错位偏移。型材底部的安装边宽度为6.7mm，上面预留了宽度2mm的定位槽，安装密封胶条或者平板配件时，胶条的卡边可以直接嵌入这个槽内，不需要额外打胶固定，密封胶条安装后不会出现移位脱落的问题。

设计这款型材截面的时候，首先要匹配现有30系列铝型材的安装接口标准，保证和现有配件的通用性，不需要单独开模生产配套的连接角件、螺栓螺母，降低用户的选型和采购成本；其次要平衡截面的力学性能和挤压成型难度，筋位厚度尽量保持均匀，避免挤压过程中出现壁厚差过大导致的变形、开裂问题，中空腔体的转角位置全部做圆角过渡，减少挤压模具的应力集中点，提升模具的使用寿命。另外针对封边型材的使用场景，特意将外侧的安装槽全部取消，避免灰尘、切削液进入槽道内部难以清理，平整的外侧面也方便粘贴设备标识、安全警示标贴，不会因为槽道凹凸导致标贴起翘脱落。

实际安装使用时，这款型材的切割长度可以根据框架的实际尺寸任意裁切，两端不需要做特殊的端铣加工，直接通过角槽连接件或者内置角码就能和垂直方向的型材完成连接，安装后整体平面度误差可以控制在0.2mm以内，满足大部分工业设备的外观装配要求。如果是用于洁净车间的设备框架，这款平整外侧面的型材还可以减少灰尘附着的死角，日常清洁维护时只需要擦拭平面即可，比带槽的标准型材更易打理。部分需要在设备侧边安装操作按钮、小型指示灯的场景，也可以直接在型材的平整外侧面钻孔攻丝，固定电气元件，不需要额外加装安装板，进一步精简设备的结构组成。
