30x30弯角圆弧铝型材截面结构设计

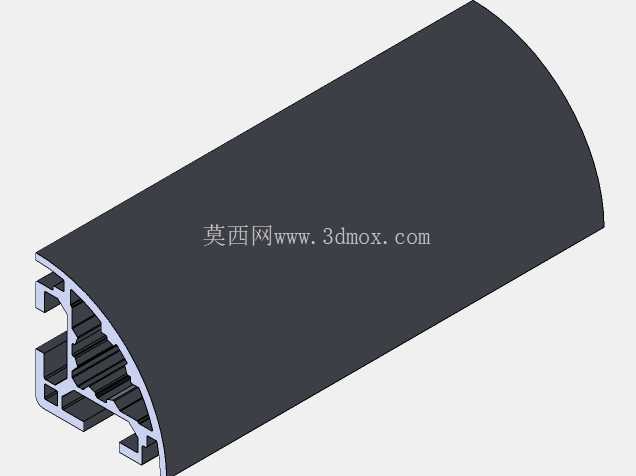

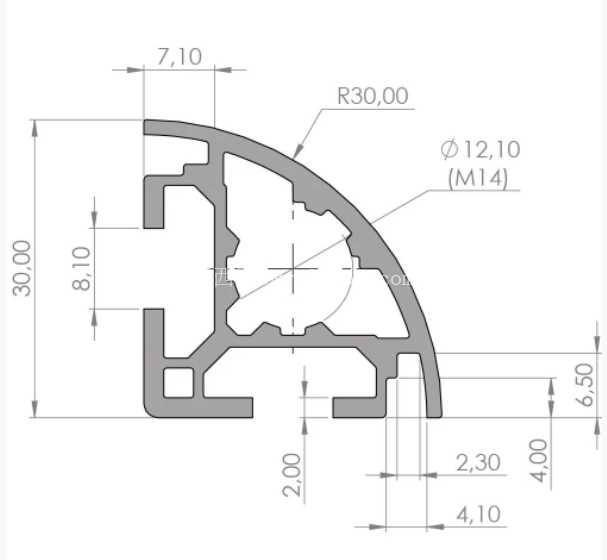

　　这款弯角铝型材的截面设计，核心是适配设备框架的圆弧转角防护需求，在自动化生产线外围安全围栏、洁净室隔断框架、实验室设备操作台边角这类场景中，常规直角铝型材拼接后会留下尖锐的90度棱边，人员走动剐蹭、物料转运碰撞时很容易造成磕碰损伤，同时直角拼接的缝隙在洁净环境中容易积灰，难以满足卫生级清洁要求，而这款R30圆弧外角的型材，直接通过挤出成型完成弯角结构，不需要额外加装转角防护条，从型材本体上解决了尖锐边角的安全隐患。从截面结构来看，型材的外角采用R30的大圆弧过渡，圆弧面的壁厚保持均匀的2mm左右，和相邻直边段的壁厚差控制在0.3mm以内，避免铝型材挤出过程中因为壁厚不均导致的冷却变形、应力集中问题，圆弧段内侧设置了两道平行的T型槽结构，槽口宽度4.1mm，槽内深度6.5mm，和常规30系列工业铝型材的槽型参数完全兼容，可以直接使用标准的T型螺栓、弹性螺母等连接件，不需要额外定制特殊规格的紧固件，降低现场装配的配件采购成本。

　　型材的直边段长度为30mm，和同规格的直角铝型材外轮廓尺寸完全匹配，在框架搭建时可以和标准3030铝型材直接拼接，转角处不需要额外的转接件，拼接后外表面的圆弧面和相邻直型材的平面过渡顺滑，没有台阶差，既提升了框架的整体美观度，也减少了灰尘、杂物在拼接缝隙处的堆积。截面内部的筋板布局经过优化，中心位置设置了直径12.10mm的预制孔，对应M14的螺纹安装基准，在需要安装地脚支撑、层板托架、门板合页等配件时，可以直接在这个预制孔内攻丝，不需要额外在型材槽内加装螺母，提升了重载点位的连接强度，孔位周围的筋板厚度设置为2.3mm，能够分散螺纹连接时的压紧力，避免长期受力下出现筋板开裂、螺纹滑牙的问题。

　　靠近槽口位置的筋板设置了8.10mm的定位卡槽，安装有机玻璃、亚克力板、钣金封板时，可以直接将板材插入卡槽内，配合橡胶密封条就能完成固定，不需要额外安装压条，减少了装配工序，卡槽的尺寸公差控制在±0.1mm，能够适配3-5mm厚度的常用板材，安装后板材不会出现晃动、异响的问题。在安装边界上，这款型材的单根常规挤出长度为6米，现场裁切时可以根据实际框架尺寸任意截断，截断后的端面可以使用专用的端盖封堵，端盖的外形和型材截面完全匹配，扣装后能够遮盖端面的裁切毛刺，同时防止灰尘进入型材内部的空腔。

　　型材拼接时，相邻两根直型材和弯角型材的连接，使用标准的30系列角槽连接件就可以完成固定，连接后整体框架的平面度可以控制在每米0.5mm以内，满足大部分工业设备框架的形位公差要求。在承重表现上，因为截面内部的筋板形成了多个封闭的空腔结构，相比同规格的直角铝型材，这款弯角型材的抗扭强度提升了15%左右，在作为设备操作台边角、移动设备框架转角使用时，能够承受日常的碰撞冲击，不会出现型材变形、连接处松动的问题。另外，型材的外圆弧面是光滑的连续曲面，后期做阳极氧化、喷塑等表面处理时，不会出现直角位置的涂层堆积、色差问题，表面处理后的质感更加均匀，适合用在对外观有一定要求的商用展示设备、医疗设备外框场景中。
