1升容量散热器配套储水溢流水箱结构

在小型散热循环系统的配套设计中，这类1升容积的储水溢流部件是整套冷却回路里容易被忽略但作用关键的辅件，很多刚接触散热系统设计的工程师容易把它当成简单的装水容器，实际它的结构细节直接影响整套循环系统的运行稳定性。先从实际应用场景说起，这类小容积水箱常配套在紧凑型液压站、小型工业设备散热回路、桌面级温控设备、小型发电机组散热单元上，因为这类设备的整体安装空间局促，没有多余位置布置大容积储液装置，1升的容量刚好匹配流量在每分钟几升的小型循环回路，既能容纳系统受热膨胀溢出的多余冷却液，又能在回路液位出现小幅下降时及时补充介质，避免循环泵吸入空气造成气蚀、流量不稳的问题。

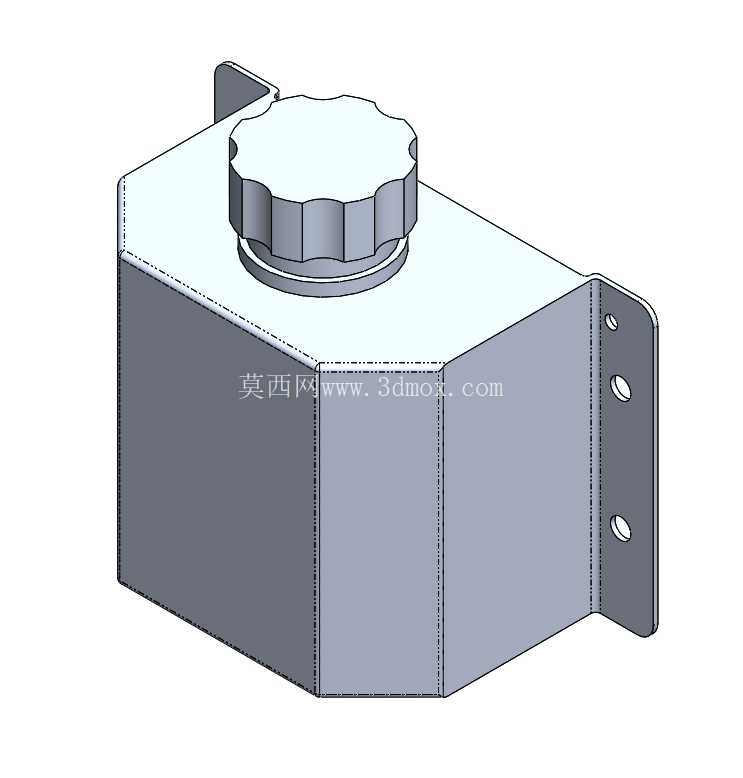

从功能特性上拆解，这个水箱的结构完全围绕实用需求设计：顶部的带防滑棱的旋盖是加注口，棱边的凹凸结构是为了徒手拧动时增加摩擦力，不需要额外工具就能完成开盖加注、排气操作，旋盖和箱体结合处做了台阶密封位，安装对应规格的密封圈后就能防止设备运行晃动时冷却液溅出，同时还能保留微小的通气间隙，避免箱体内部因为温度变化形成负压或者正压，影响循环介质的正常流动。箱体侧面伸出的带安装孔的固定耳是安装定位的核心结构，两个长圆形的安装孔不是随意设计的，长孔结构可以抵消安装面的加工误差，装配时不需要把孔位对的分毫不差就能顺利穿入固定螺栓，降低了配套安装支架的加工精度要求，固定耳和箱体主体做了折弯加强处理，设备运行产生振动时不会出现固定耳断裂、箱体移位的问题。

设计思路上，这个箱体采用近似长方体的切角结构，没有做多余的曲面造型，一方面是长方体结构的空间利用率最高，在有限的安装边界内容积能做到最大化，另一方面平直的侧壁方便和设备的安装面贴合，不需要额外做适配的连接结构，箱体边角做的小切角是为了避免应力集中，焊接或者一体成型时不会因为应力堆积出现开裂渗漏的问题。很多新手设计这类储液容器时喜欢做全密封结构，实际运行中冷却液温度升高体积膨胀，全密封结构会让箱体内压持续升高，轻则出现密封位置渗漏，重则挤裂箱体壁，这个结构在旋盖位置预留的通气通路刚好平衡内外压力，同时加注口的直径做的足够大，日常补充冷却液、清理箱体内部水垢时操作都很方便，不需要借助专用漏斗就能完成加注。

再说到安装边界的细节，这个水箱的整体外形尺寸控制的非常紧凑，固定耳的伸出长度刚好适配常见的20-30mm规格的设备安装梁，安装孔的中心距匹配行业内通用的小型辅件安装孔距标准，不需要重新设计安装支架就能直接替换同规格的老旧水箱，箱体的进出液接口虽然在当前视图中没有完全展示，但从箱体的壁厚设计来看，侧壁预留的接口位置厚度做了局部加强，焊接水管接头或者安装快插接头时不会因为壁薄出现焊穿、接头松动的问题。另外箱体的底部做了微小的倾斜角度，不是完全水平的结构，这个细节是为了更换冷却液时能让箱体内的残留液体完全从出口排出，不会在底部积存废液形成水垢，长期使用也不会因为沉积物堆积影响冷却液的流通效率。

在实际选型匹配时，这类1升容积的水箱刚好适配总冷却液量在5-8升的小型散热循环系统，容积过大会浪费安装空间，容积太小则无法容纳系统受热膨胀的介质量，容易出现冷却液溢出的问题。很多做小型非标设备的工程师在选型时经常忽略水箱的安装固定方式，这个水箱的侧装固定耳结构不需要在设备底部预留安装空间，可以直接固定在设备的侧壁框架上，把设备底部的空间留给泵体、阀组等其他核心部件，大幅提升了整套设备的空间利用率。箱体的壁厚选择也兼顾了强度和重量，不会因为壁太薄在运输、安装过程中出现变形，也不会因为壁太厚造成不必要的重量增加，对于移动类的小型散热设备来说，自重控制也是设计时需要考量的核心指标之一。
