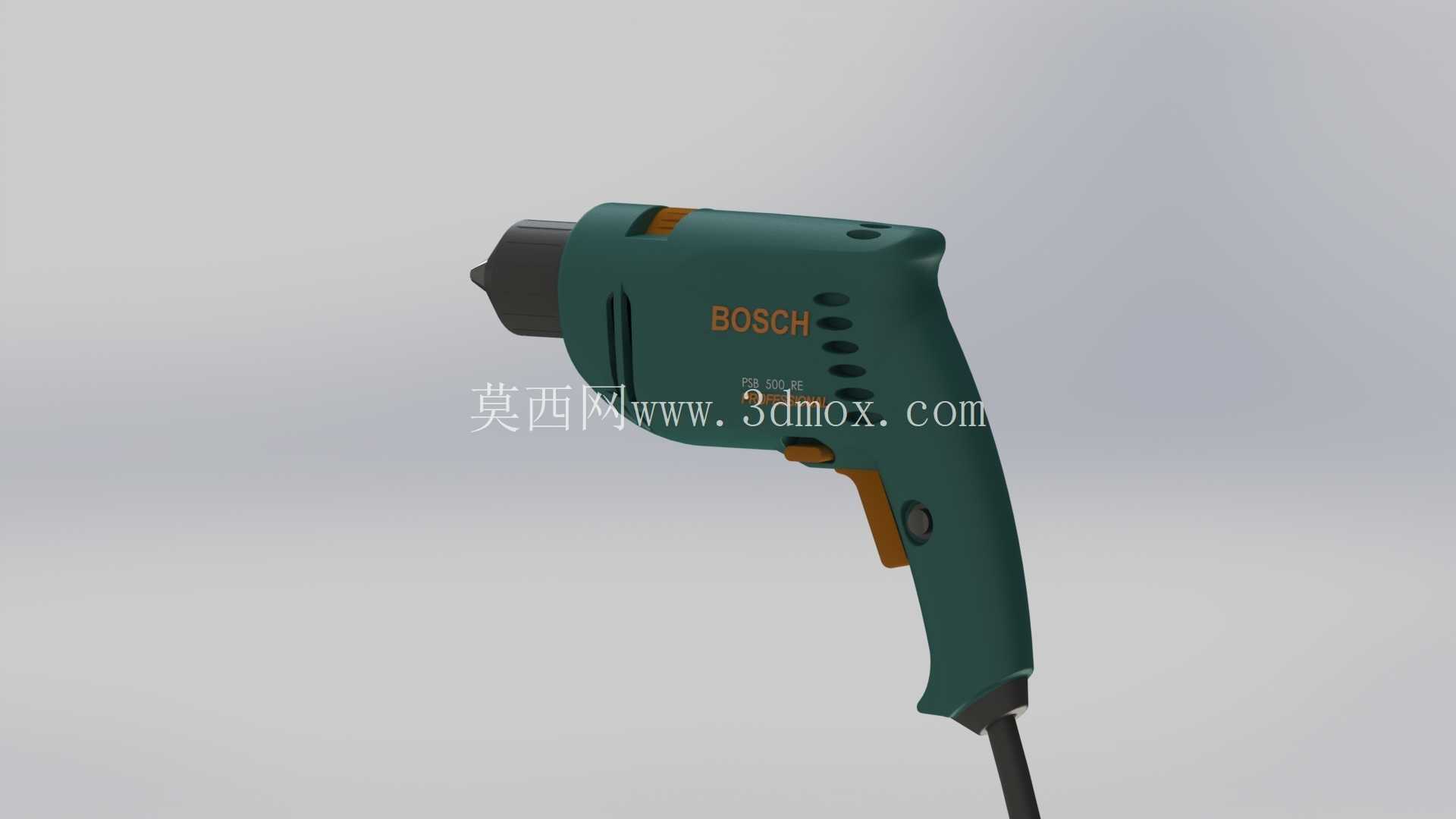

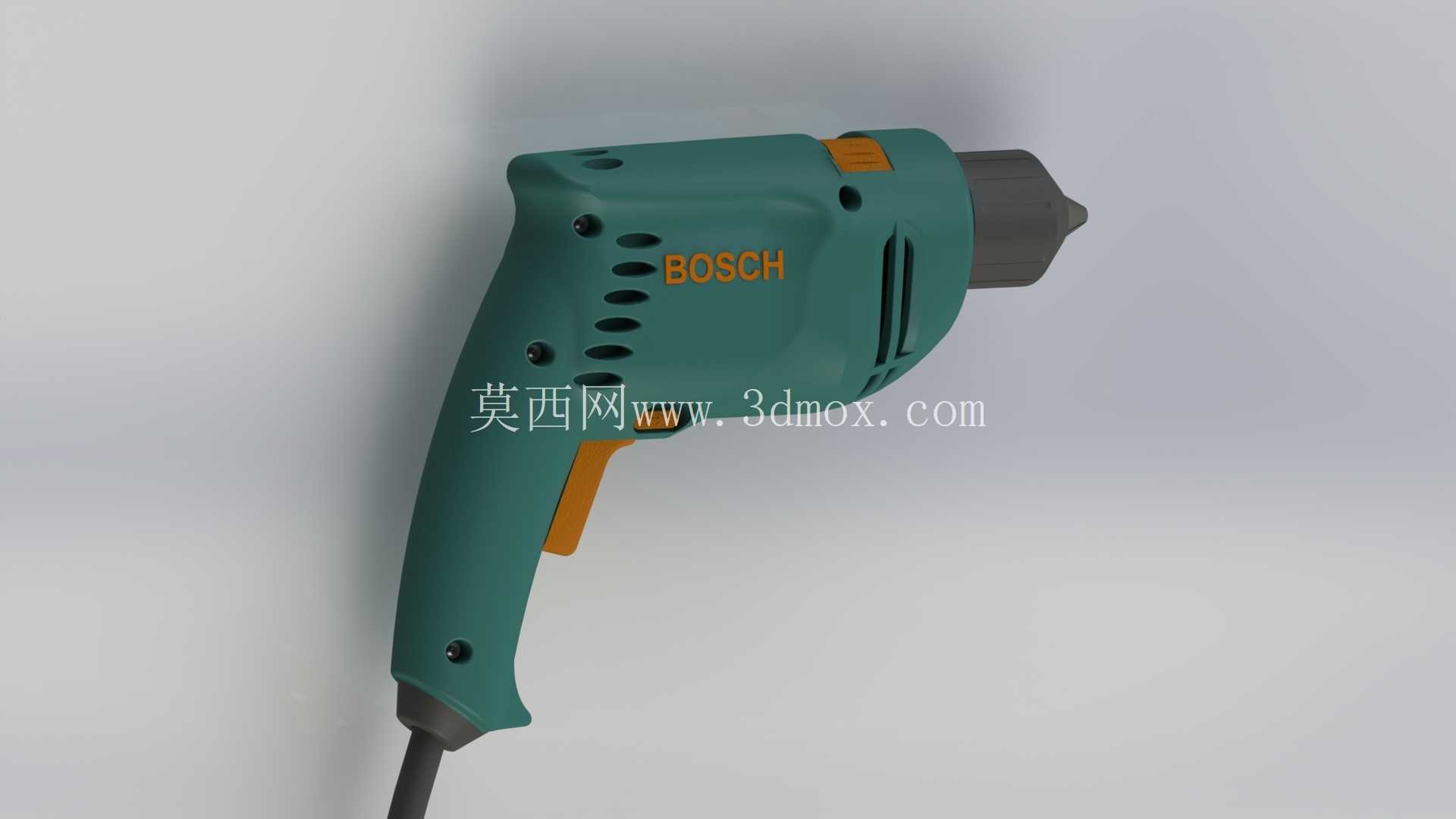

博世PSB500RE手持电钻结构三维数模

　　这款手持电钻的三维建模完全还原了实物的人机工程学设计逻辑，枪式握持结构的曲面弧度经过多轮实物握持数据校验，握把处的收腰曲线贴合成年男性手掌自然握持的轮廓，食指自然放置位置刚好对应扳机开关的触发行程区间，握把尾部的出线位置做了弧度过渡处理，避免电源线反复弯折出现线芯断裂的问题。从实际应用场景来看，这类手持电钻覆盖家装维修、五金加工、设备装配等多个作业场景，既可以在木质基材上完成大直径孔位加工，也可以切换冲击档位在砖混墙面完成膨胀螺丝安装孔的钻削作业，更换批头附件后还能完成家具组装、电器拆装过程中的螺丝紧固作业，是民用及工业辅助作业场景中普及率极高的电动工具。

　　模型还原的功能结构包含钻夹头锁紧机构、档位切换拨块、扳机调速开关、散热风道结构几个核心部分，钻夹头采用三爪自定心结构，建模时还原了夹爪的梯形螺纹传动路径，夹头的夹持范围覆盖1-10mm直径的直柄钻头，夹头外壳的防滑滚花结构也做了细节还原，方便作业时徒手锁紧钻头无需额外借助夹头钥匙。机身侧面的散热进风孔采用错落的长圆形开孔设计，开孔位置刚好对应内部电机的定子散热区域，建模时保留了开孔的倾斜角度，避免作业过程中碎屑直接飞入电机腔体内，出风孔设置在钻夹头侧的机身端面上，气流顺着电机轴向流动带走绕组热量的同时，还能吹走钻孔位置堆积的浮屑，提升钻孔过程中的视线清晰度。

　　机身外壳采用上下对合的装配结构，建模时还原了壳体连接处的止口定位结构，合模后壳体缝隙控制在0.2mm以内，避免长期作业振动导致壳体错位。扳机开关采用渐进式行程设计，按压力度与输出转速呈线性对应关系，方便作业者根据不同材质调整钻削转速，比如钻削金属材质时可以压低转速避免钻头烧损，钻削木材时可以提升转速提高加工效率。档位切换拨块设置在握把上方的机身侧面，拨块的行程档位有清晰的卡位反馈，切换时无需额外施加过大的按压力量，拨块表面的防滑凸点结构也在模型中做了还原，戴劳保手套操作时也能准确完成档位切换。

　　从安装边界尺寸来看，整枪长度控制在240mm左右，机身最大宽度处为65mm，握把处的最小握持直径为38mm，不含电源线的整机重量控制在1.3kg左右，单手握持作业不会产生明显的负重感，机身顶部的辅助握持凸起结构方便作业时另一只手施加下压力，钻削墙面时可以更好地控制进给量，避免钻头卡滞。建模过程中对内部传动结构做了简化适配，保留了电机安装位、齿轮传动腔的结构空间，外壳的壁厚按照2.5mm的工程塑料件常规厚度设置，加强筋的布置位置对应螺丝柱、轴承安装位等受力集中区域，避免螺丝锁附时出现壳体开裂的问题。机身表面的品牌标识区域做了下沉0.2mm的凹槽设计，方便后续做丝印或者铭牌粘贴处理，标识位置处于机身侧面的视觉中心区域，不会被握持的手部遮挡。电源线出线位置做了防弯折的橡胶护套结构，护套的硬度设置为邵氏60度，既可以对电源线根部形成防护，也不会因为硬度过高影响握持操作的灵活性。
