工业设备用直角加强型铝角连接构件

　　在工业铝型材框架搭建、自动化设备机架组装、生产线防护栏安装这类场景里，角部连接的可靠性直接决定整套结构的抗扭、抗形变能力，这款直角铝角件就是针对这类重载连接需求开发的构件。日常做设备布局时，很多工程师会忽略角部连接的受力冗余，尤其是设备运行存在持续振动、侧向载荷的工况下，普通薄角码很容易出现连接孔位滑丝、角部弯折变形的问题，这款铝角件在两个垂直连接面之间增设了三角加强筋结构，筋板与两个安装面采用一体化挤压成型工艺，没有拼接焊缝带来的应力集中缺陷，能把垂直方向的载荷均匀分散到两个连接平面上，避免局部应力过载。

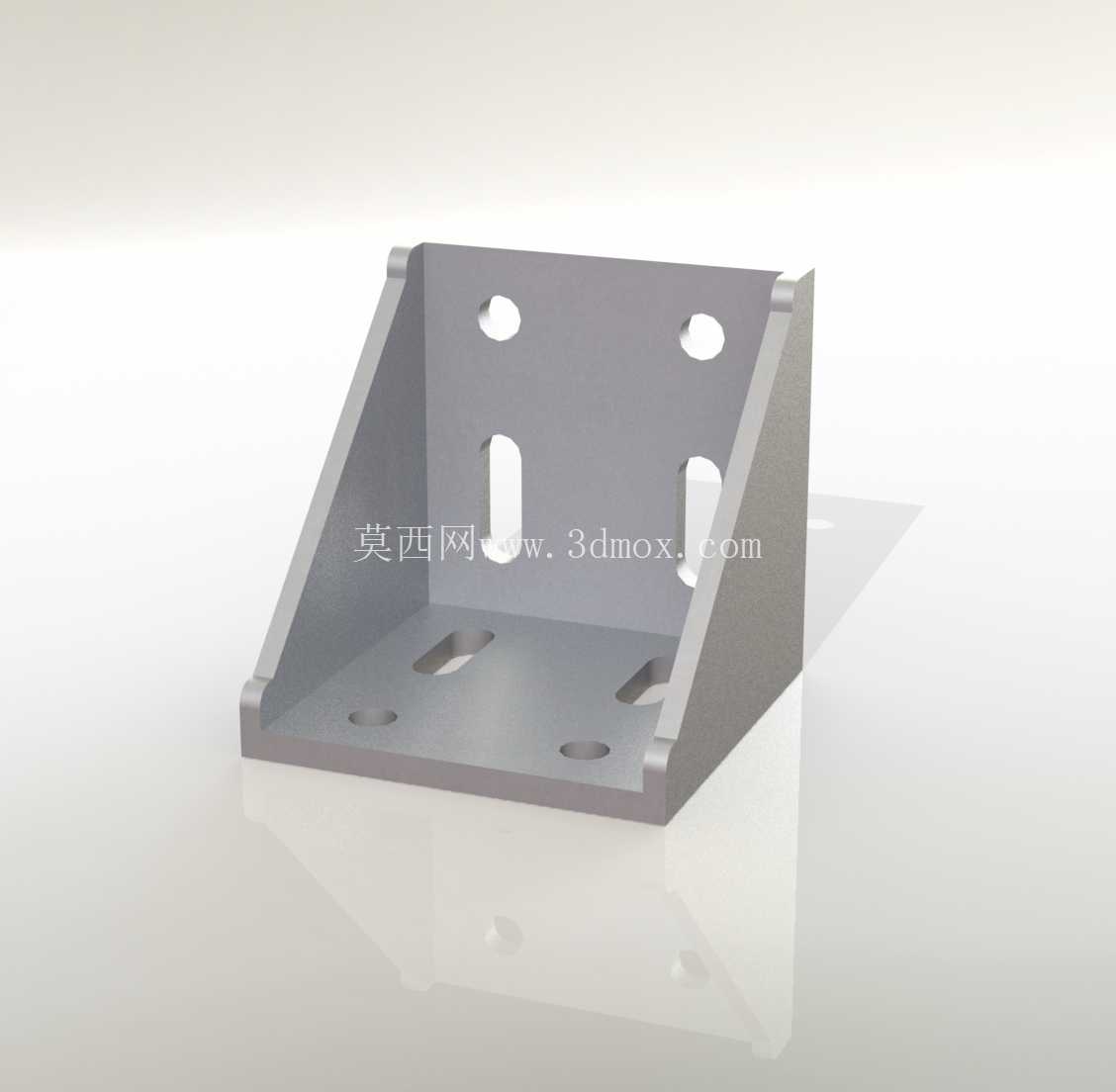

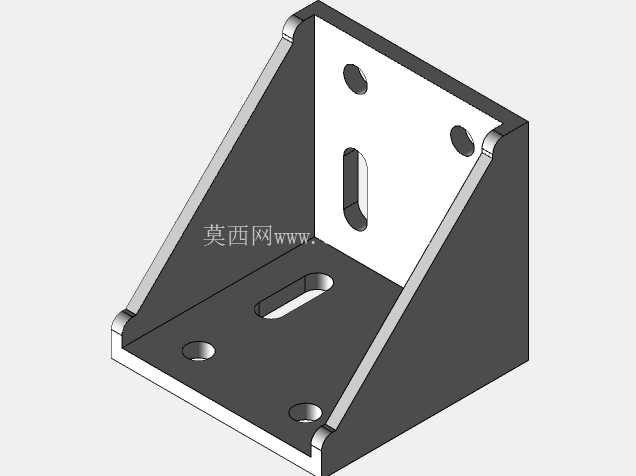

　　从安装边界来看，两个垂直安装面的孔位做了差异化设计，竖直安装面设置了两个圆形通孔与两个长条形调节孔，圆形孔用于快速定位预装，长孔则可以在安装时微调上下位置，抵消型材切割的尺寸公差，不用反复扩孔就能完成对齐；水平安装面同样设置了对应的安装孔位，其中靠近角部内侧的孔位做了沉台设计，安装后螺栓头不会突出安装面，避免干涉后续型材面板、护板的平铺安装。实际选型时要注意，这款角件的折弯圆角做了适配工业铝型材槽口的尺寸处理，安装时角件内侧可以完全贴合铝型材的直角边，不会出现因为圆角干涉导致角件无法贴紧型材表面的问题，很多非标角件因为折弯R角过大，安装时和型材之间留有缝隙，锁紧螺栓后会把型材拉变形，这款角件的内侧R角控制在0.5mm以内，能保证两个安装面和型材表面完全贴合，连接刚性更有保障。在功能设计上，这款铝角件采用铝合金挤压成型后做表面阳极氧化处理，表面硬度足够，日常拆装不会轻易刮花，同时氧化层能隔绝铝基材和空气接触，在潮湿车间环境下使用也不会出现氧化粉化的问题，不需要额外做表面防锈处理。做三维建模时，这款角件的所有孔位都做了安装间隙预留，孔位直径比常用的内六角螺栓直径大0.2mm，装配时不会出现螺栓卡滞的问题，长调节孔的长度覆盖了±3mm的调节余量，足够抵消型材下料、机架拼装时的累计公差，现场安装时不用反复修配件就能完成装配。

　　从实际应用场景来看，这类角件不仅可以用在铝型材框架的直角连接，还可以用在设备门板的铰链安装支撑、传感器安装支架的角部加固、小型物料滑槽的边角固定等场景，因为本身是铝制材质，重量比钢制角件轻60%左右，在需要控制整体重量的移动设备机架上使用优势更明显，不会因为连接构件增加过多额外负载。设计这款构件时，特意把加强筋的厚度设置为和安装面等厚，避免筋板过薄导致加强效果不足，也不会因为筋板过厚造成材料浪费、角件整体重量过大，筋板的边缘做了倒角处理，安装时不会划伤操作人员的手套或者手部，符合车间装配的安全要求。

　　在安装孔的布局上，所有孔位的中心距都匹配常用的40系列、45系列工业铝型材的槽口中心距，不用额外打孔就能直接和标准型材配套使用，对于做非标设备快速设计的工程师来说，直接调用这个模型就能完成角部连接的设计，不用重新绘制孔位、核对安装尺寸，能大幅缩短设计周期。很多新手工程师在选型角件时，只看角件的外形尺寸，忽略安装孔的沉台深度、内侧R角大小这些细节，往往到现场安装时才发现干涉、无法锁紧的问题，这款角件在设计时就把这些现场常见的装配问题考虑进去，沉台深度刚好容纳标准内六角螺栓的头部，安装后螺栓头完全低于安装面，不会突出影响其他部件安装；内侧边缘做了微小的避空倒角，即使型材切割的直角边有轻微的毛刺或者圆角，也能保证角件和型材完全贴紧，不会出现虚接的情况。在长期使用的场景下，这款铝角件的抗疲劳性能也经过验证，在持续振动的设备上使用，连接螺栓不容易出现松动，因为角件和型材的接触面积足够大，锁紧后的静摩擦力能分担大部分载荷，螺栓本身承受的剪切力更小，连接结构的使用寿命更长。
