车床用5C弹性夹头精密夹持结构设计

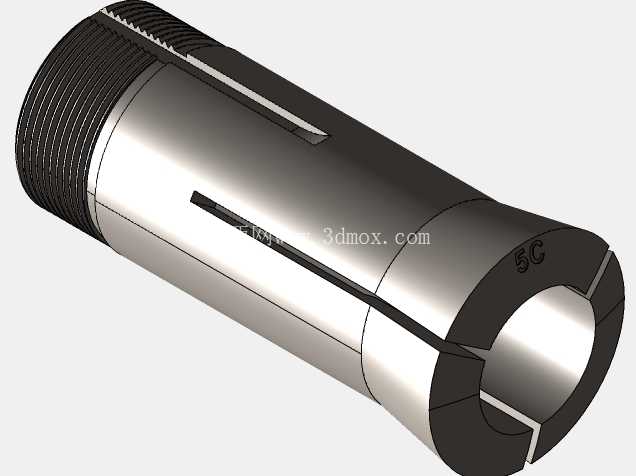

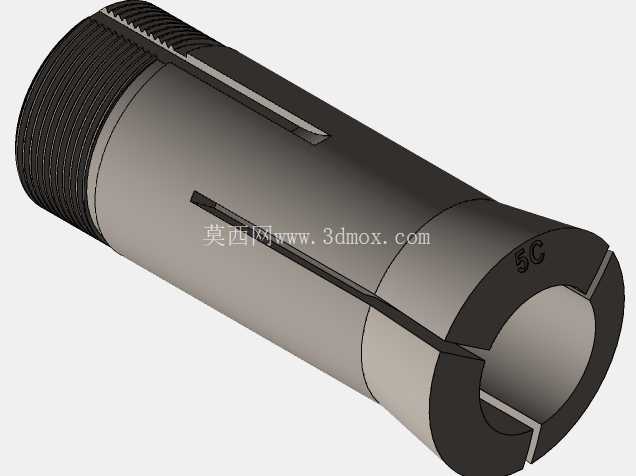

在普通车床、六角车床以及小型精密磨床的回转类零件加工场景中，5C夹头是应用范围极广的弹性夹持元件，相比三爪卡盘，它的夹持同轴度更高、装夹动作更快，尤其适合棒料类零件的批量连续加工，在仪表零件、小型轴类、套类零件的生产线上，这类夹头的使用频率远高于通用卡盘。从结构上看，这款5C夹头采用整体弹簧钢材质设计，本体为带外螺纹的圆柱筒体结构，一端开有三等分的轴向收缩槽，当夹头被拉入主轴锥孔时，收缩槽受径向挤压力带动内孔均匀收缩，从而抱紧穿入内孔的工件，这种均匀收缩的结构能让夹持力沿工件圆周均匀分布，避免薄壁工件装夹变形，同时保证工件的回转中心与主轴中心重合，夹持后的径向跳动通常可以控制在0.01mm以内，满足精密加工的同轴度要求。

设计这类夹头时，首先要匹配对应机床主轴的安装接口，5C夹头的外螺纹规格、外锥面锥度都是标准化尺寸，外螺纹用于和主轴的拉紧机构连接，工作时拉紧机构拉动夹头沿轴向移动，依靠外锥面和主轴内锥面的配合产生径向夹紧力，因此建模过程中需要严格控制锥面的角度公差、螺纹的中径尺寸，保证夹头装入主轴后贴合紧密，不会出现松动或卡滞。夹头的内孔是直接和工件接触的部位，不同规格的5C夹头对应不同的内孔直径，用来适配不同直径的棒料，内孔的圆柱度、表面粗糙度直接影响夹持精度，设计时内孔的收缩量需要控制在合理范围，通常单规格夹头的内孔收缩量在0.5-1mm之间，既保证足够的夹紧力，又避免收缩量过大导致夹头应力集中、过早出现疲劳断裂。

夹头本体上的轴向开槽是决定弹性性能的核心结构，槽的长度、宽度、端部的止裂孔设计都需要反复校核，槽的长度决定了夹头的收缩行程，过长会导致夹头刚性不足，加工时容易出现振纹，过短则收缩量不足，无法有效抱紧工件；槽的端部必须设计圆弧止裂结构，避免夹头反复伸缩时在槽端产生应力集中，出现开裂失效。夹头外圆的螺纹段需要和拉紧螺母配合，螺纹的精度要保证拉动过程中受力均匀，不会出现偏载，否则会导致夹头收缩不均，工件夹持后出现偏心。从安装边界来看，5C夹头的整体长度、最大外径都有统一的标准尺寸，装入主轴后不会超出主轴端面的安全范围，尾部的内孔倒角设计方便棒料快速穿入，前端的开口结构在松开状态下可以让工件顺利通过，配合棒料送料机构就能实现全自动连续加工，不需要每次装夹都重新找正工件，大幅提升小零件的加工效率。

在实际使用场景中，5C夹头不仅可以用来夹持圆形棒料，更换对应内孔轮廓的夹头还可以夹持六角、方形等异形截面的型材，适配不同类型的毛坯加工。相比卡盘装夹，夹头的夹持位置更靠近主轴前端，悬伸量更小，加工时的刚性更好，能承受更大的切削力，同时夹头的体积更小，高速旋转时的动平衡性能更优，适合小型精密机床的高转速加工工况。设计建模过程中，需要重点关注弹性槽的对称度，三个开槽必须沿圆周120度均匀分布，保证收缩时各瓣的变形量一致，否则会出现工件偏心、夹持力不均的问题；夹头的壁厚也要均匀一致，热处理后的硬度控制在合理区间，既要保证足够的耐磨性，又要有良好的弹性，避免硬度过高导致夹头脆断，硬度过低则容易磨损、夹持力不足。对于经常进行小直径棒料批量加工的车间来说，一套配齐不同内孔规格的5C夹头，能大幅减少装夹辅助时间，降低工件的装夹找正误差，提升加工零件的尺寸一致性，是车床类设备不可或缺的核心夹具配件。
