钢管框架式休闲娱乐卡丁车结构设计

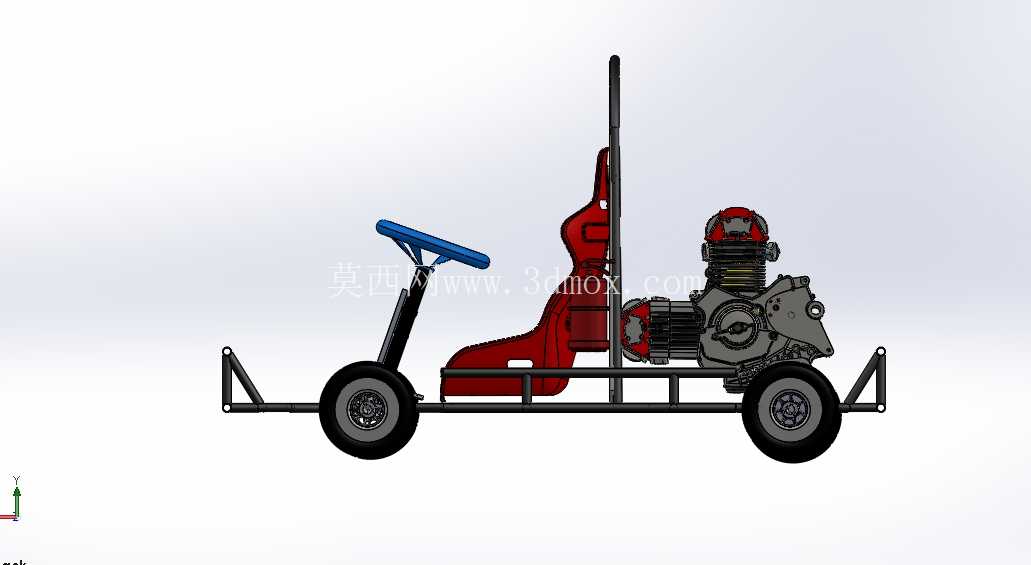

　　这款钢管框架结构的卡丁车，主要面向室内外游乐场馆、休闲竞速体验场地、青少年驾驶科普实训场景使用，区别于专业竞速卡丁车的高规格配置，该结构更侧重装配便捷性、维护成本控制与基础驾驶功能的完整性，可满足非专业赛事场景下的短途驾乘体验需求。从功能实现逻辑来看，整车采用后置动力单元布局，动力输出端直接对接后轮驱动轴，省去了复杂的传动换向结构，既降低了动力传输过程中的损耗，也减少了传动部件的故障点，适配日常高频次、低强度的运营使用场景。转向系统采用极简的直连转向结构，方向盘通过转向柱直接连接前轮转向摇臂，转向虚位控制在合理范围内，能够给驾乘者传递直接的路感反馈，同时转向力矩设定适配普通人群的操作力度，无需额外加装助力结构即可完成转向操作。

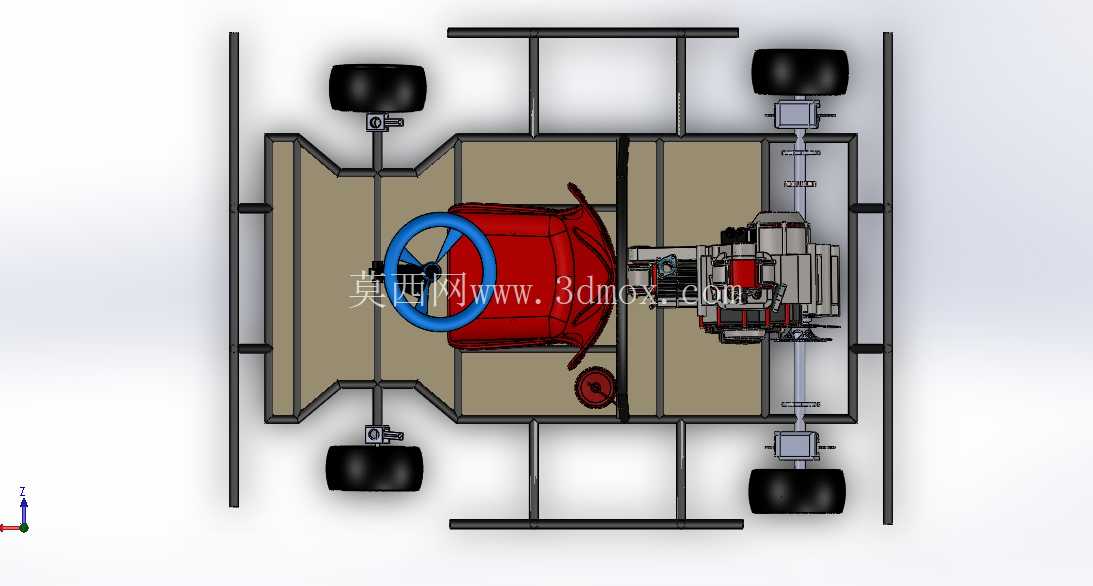

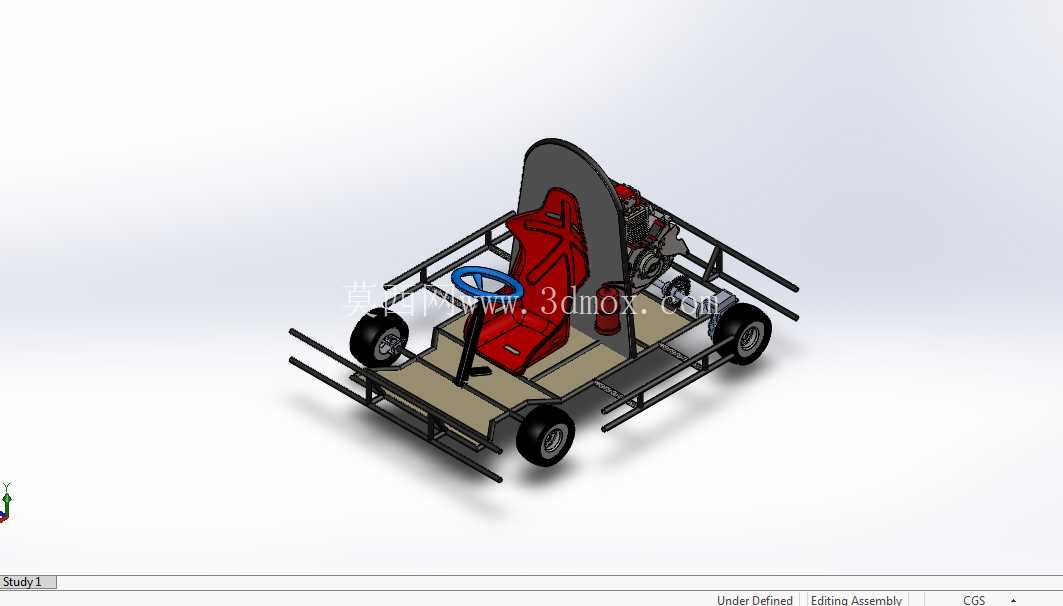

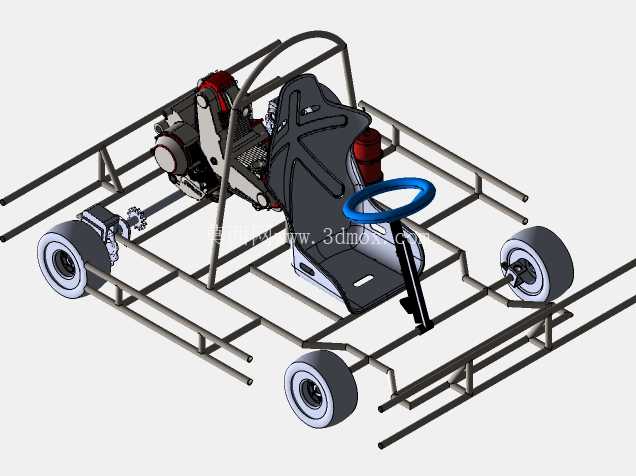

　　车架部分采用圆管焊接的空间桁架结构，所有管材的排布均经过受力路径优化，主承重梁沿驾乘者坐姿的纵向轴线布置，侧边防撞管采用双层弯折结构，既能够满足侧翻、碰撞场景下的结构强度要求，也能通过管材的合理排布控制整车整备质量。座椅采用一体化成型的包覆式结构，安装位置处于车架前后轴的中间区域，能够让整车重心落在轴距中心位置，减少急加速、急制动过程中的轴荷转移幅度，提升行驶过程中的稳定性。座椅安装点位预留了前后调节的安装孔位，可根据不同身高驾乘者的需求调整坐姿，保证不同体型的使用者都能获得合适的驾驶操作距离。

　　轮组部分采用小直径宽胎面的轮胎配置，轮胎接地面积的设定兼顾了铺装路面的抓地力与转向灵活性，轮毂与转向节的连接结构采用标准化的紧固件装配，日常维护时可快速完成轮胎更换、轴承润滑等操作。防滚架结构与主车架采用一体化焊接设计，防滚架的顶部高度高于驾乘者坐姿的头部最高点，在车辆发生侧翻时能够形成有效的安全防护空间，避免驾乘者头部直接接触地面。油门与制动踏板的布置位置符合常规驾驶习惯，踏板的安装支架与车架主横梁直接连接，踩踏过程中不会出现支架形变问题，踏板行程设定符合普通人的操作习惯，制动踏板的力臂比例经过优化，仅需适中的踩踏力度即可实现后轮的制动锁止，满足低速行驶场景下的制动距离要求。

　　从安装边界尺寸来看，整车轴距控制在适配小型游乐场地的转弯半径要求范围内，轮距设定保证了侧倾稳定性，整车外廓尺寸可适配常规的室内场馆通道宽度，无需对现有场地进行大规模改造即可投入使用。设计过程中充分考虑了零部件的通用化率，大部分紧固件、轴承、传动部件均采用市面通用标准件，后期运维时无需定制特殊配件，可大幅降低运营方的备件储备成本。车架焊接完成后预留了外覆盖件的安装点位，运营方可根据自身的品牌视觉需求加装外观覆盖件，无需对主车架结构进行二次改动。燃油箱与动力单元相邻布置，供油管路长度控制在最短范围内，减少了管路弯折带来的供油阻力，同时油箱安装位置远离驾乘者舱室，避免燃油渗漏带来的安全隐患。排气结构的走向沿车架侧部向后延伸，排气出口朝向车辆后下方，避免高温排气直接朝向驾乘者或者周边人员。整车的电气线路全部沿车架管材内部走线，外部预留线束均采用波纹管防护，可避免日常使用过程中线束被剐蹭、磨损导致的电路故障。
