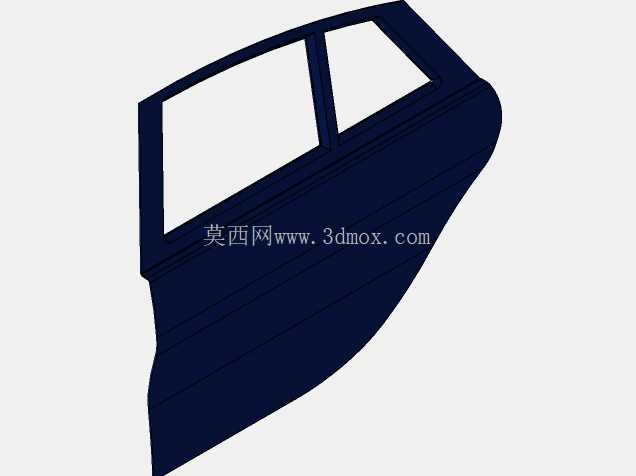

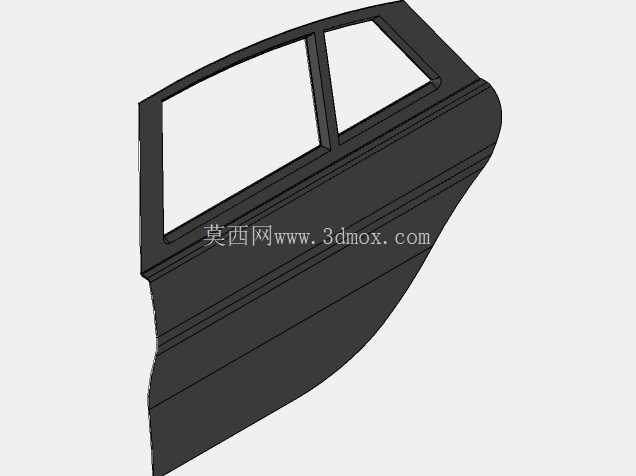

曲面结构汽车车门三维数模设计

　　汽车车门作为车身开闭件系统的核心组成部分，直接承担着乘员进出通道阻隔、侧面碰撞防护、行驶风噪隔绝、整车外观造型匹配等多重功能，是整车开发过程中结构复杂度较高、曲面精度要求严苛的部件之一。本次建模的车门结构，针对乘用车侧门的实际使用场景搭建，完整还原了侧门的外板曲面走势、窗框分隔结构、门体厚度方向的层级边界，能够为后续的车门结构细化、附件匹配、运动校核提供可靠的基础数模参考。从实际装车场景来看，这类侧门结构需要匹配白车身的侧围门洞边界，在安装时需要保证与侧围外板、翼子板、B柱饰板、门槛饰条的间隙面差符合整车公差要求，通常乘用车侧门与周边件的间隙控制在3-5mm区间，面差控制在±0.5mm范围内，这就要求建模阶段的外板曲面必须达到G2连续标准，避免曲面出现褶皱、拐点不顺的问题，否则后续模具开模后会出现外观光影不顺、装配间隙不均的缺陷。

　　在设计思路层面，该车门采用曲面建模逻辑搭建，首先依据车身侧面的造型CAS面确定外板的基础轮廓，沿着车长方向匹配整车的侧面腰线走势，保证车门下部的内凹曲面与前后翼子板的曲面顺滑衔接，窗框区域则按照侧窗玻璃的升降轨迹做了边界收边，分隔出前后两块三角窗与主升降窗的安装区域，窗框的翻边结构预留了玻璃导槽、密封条的安装空间，能够满足玻璃升降过程中的导向与密封需求。从功能特性来看，车门结构并非单一的外覆盖件，数模搭建时预留了多层结构的设计边界：外板作为外观覆盖件采用0.7-0.8mm厚度的冲压钢板成型逻辑，内侧预留了内板的安装腔体，能够容纳玻璃升降器、门锁机构、防撞梁、线束、防水膜等内部附件，门体下部的曲面做了向内的收边处理，预留了门槛密封条的压装面，能够在车门关闭时压紧密封条，阻挡雨水、灰尘进入乘员舱，同时隔绝行驶过程中的路噪与风噪。在安装边界的处理上，数模明确了车门上下铰链的安装点位位置，铰链安装面做了平面度约束，保证车门装配后能够绕铰链轴线顺畅旋转，不会出现开关卡滞、下沉的问题；门锁安装区域位于车门后侧与B柱/C柱对应的位置，预留了锁扣的啮合空间，同时匹配了车门内外拉手的安装开孔边界，保证拉手操作时的力传递路径顺畅。针对侧面碰撞安全要求，门体内部预留了防撞梁的安装腔体，防撞梁通常采用高强度钢管或热成型钢板结构，两端固定在车门内板的加强板上，在发生侧面碰撞时能够将碰撞力传递到车身侧围结构，减少乘员舱的侵入量。

　　在曲面建模的细节处理上，车门的棱线位置做了合理的圆角过渡，避免冲压过程中出现开裂问题，外板的曲面曲率变化均匀，能够满足冲压工艺的成型要求，避免出现拉延不足或者起皱的缺陷；窗框区域的曲面沿着玻璃升降方向做了等距偏移，保证玻璃升降时与导槽的配合间隙均匀，不会出现升降卡滞、异响的问题。对于结构设计从业者而言，这类基础曲面数模能够大幅缩短前期造型匹配阶段的建模周期，在做车门附件布置时，可以直接基于该曲面做内部结构的拆分，快速完成内板、加强板、附件安装点的结构设计，同时可以基于该数模做车门的运动干涉校核，验证车门最大开启角度下与翼子板、周边饰件的间隙是否满足要求，避免出现开门磕碰的问题。

　　在做整车NVH分析时，也可以基于该数模抽取中面，搭建车门的有限元模型，分析车门的模态刚度，避免行驶过程中出现共振异响问题；在做密封性能分析时，可以基于曲面边界模拟密封条的压缩量，验证不同位置的密封压力是否均匀，优化车门的密封性能。需要注意的是，该数模作为基础曲面结构，在实际工程应用中还需要补充内板的加强结构、附件安装点的凸台结构、线束过孔的密封结构、排水孔的位置设计等细节，同时需要根据具体车型的定位调整门体的厚度、窗框的宽度、曲面的弧度，匹配不同车型的造型风格与功能需求，比如无框车门的结构就需要取消上部的窗框结构，调整玻璃的支撑边界，而带框车门则需要保证窗框的刚度，避免高速行驶时窗框变形导致风噪增大。
