十四位插拔式接线端子结构设计

在低压电气控制回路、通讯设备内部布线、小型自动化设备信号转接场景中，多位数接线端子是实现导线快速分接、回路规整排布的核心基础元件，本次呈现的十四位插拔式接线端子，正是针对小空间内多组信号或小功率动力线并行连接需求开发的结构方案。从实际布线作业的痛点出发，这类端子首先要解决的是多导线并行接线时的操作效率问题，传统螺钉式单孔端子在10路以上接线场景下，需要逐个拧动螺钉固定导线，不仅装配耗时久，后期维护查线时也容易因端子排布过密碰松相邻回路，而这款十四位端子采用一体式基座搭配插拔式接触件的结构，基座部分做了等距的卡位槽，每一位接触单元的间距严格控制在常规工业布线的安全爬电距离范围内，既保证相邻回路之间不会出现电弧击穿风险，也能让整排端子安装后占用的柜体安装面宽度控制在合理区间，不会过多挤占柜内其他元件的布置空间。

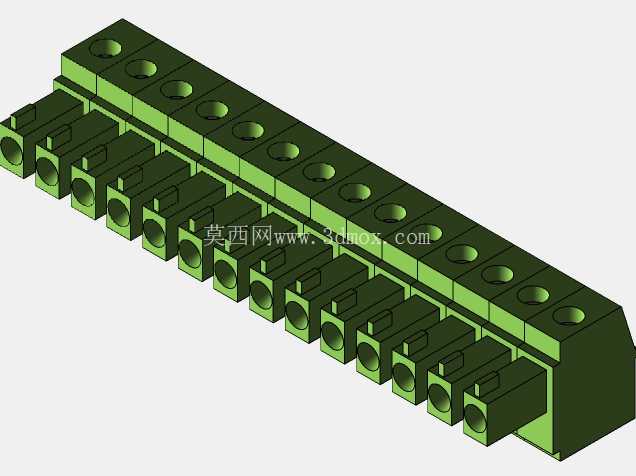

从结构设计的细节来看，端子的基座采用上下两层的卡合结构，外层为深绿色的绝缘基座，材质选用具备一定阻燃等级的工程塑料，能够在回路出现短时过载升温时维持结构强度，不会出现基座融化变形导致的导线松脱问题；内层的接触件为带压线框的铜质导电件，每一位的压线框都做了内凹的防滑齿结构，导线剥头插入后拧紧压线螺钉，防滑齿会咬入导线铜丝的缝隙中，既可以增大接触面积降低接触电阻，也能避免设备运行过程中受振动影响导致导线脱出。端子的进线端做了喇叭口导向结构，现场布线时即使是多股软线剥头后出现轻微散丝，也能顺着喇叭口顺利插入压线腔，不需要反复整理线芯，能有效降低现场接线的操作难度。

安装边界方面，这款十四位端子底部预留了标准的导轨卡槽，可以直接卡装在电气柜内通用的35mm标准DIN导轨上，不需要额外打孔固定，后期如果需要调整回路数量，也可以沿着导轨滑动调整端子位置，或者直接增减相邻的端子单元；端子的整体高度控制在常规低压端子的通用尺寸范围内，安装后不会与柜内的线槽、走线架出现空间干涉，端子顶部的每一位接线位都预留了足够的螺丝刀操作空间，即使整排端子紧密排布，用普通十字螺丝刀也能垂直对准螺钉槽完成拧紧操作，不会因为操作空间不足导致螺钉滑牙。

在实际应用场景中，这类十四位端子常被用在通讯设备的信号转接板、小型PLC的扩展IO接线端、测试治具的信号引出端，既可以用来连接0.5-2.5平方毫米的多股铜芯软线，也能适配单股硬线的接入需求，每一位的导电件都做了镀锡处理，长期在潮湿或者有轻微腐蚀性气体的工业环境中使用，也不会出现接触件氧化导致的接触不良问题。端子两侧设计了配套的固定卡扣，当多组端子并排安装在导轨上时，卡扣可以将相邻端子牢牢卡合在一起，不会因为设备运输过程中的振动导致端子在导轨上移位，保证接线位置的一致性。另外，端子的插拔端做了防呆设计，对应的插头部分只有按照正确的方向才能插入基座，避免现场维护时插反回路导致的信号接错问题，每一位端子的表面都预留了标记位，可以粘贴回路编号标签，后期查线维护时能够快速对应每一路的信号走向，不需要反复通断测试排查线路。

从建模的细节还原度来看，整个模型完整还原了端子的每一处结构特征，包括压线螺钉的头部槽型、基座表面的防滑纹理、底部导轨卡槽的卡扣结构、接触件的内腔形状，在做电气柜布局三维仿真时，可以直接导入这个模型完成整体布线的干涉检查，提前预判实际装配时可能出现的空间冲突问题，也能用来生成装配指导文件，给现场作业人员提供清晰的装配参考。不同于市面上部分简化的端子模型，这个模型把实际生产中会影响装配的细小结构都做了还原，比如进线端的倒角、螺钉孔的沉台结构、相邻端子之间的定位凸台，这些细节在实际装配时都会影响操作手感和装配精度，在三维设计阶段把这些特征还原到位，才能让后续的虚拟装配验证更贴近真实的生产装配场景，避免设计阶段忽略细节导致后期加工装配时出现问题。
