带网孔外壳AC-DC开关电源结构设计

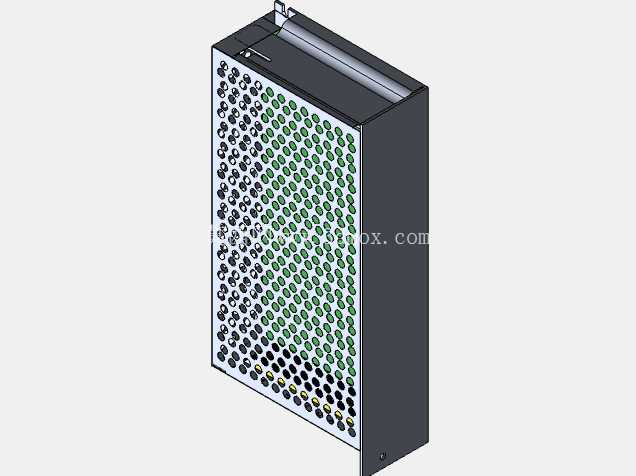

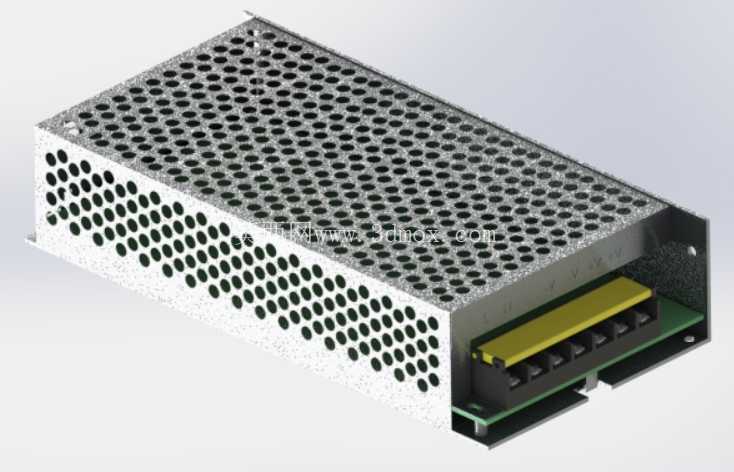

这款开关电源的三维结构设计，核心围绕工业现场供电的实际需求展开，在结构设计阶段就充分考虑了不同应用场景的安装适配性。从外形来看，整体采用长方体金属壳体结构，壳体表面密布圆形通风孔，开孔排布遵循散热流场设计逻辑，在保证壳体结构强度的前提下最大化通风面积，避免内部功率器件工作时热量积聚，同时金属外壳本身也具备电磁屏蔽作用，可降低内部功率电路对外的电磁辐射，也能抵御外界电磁干扰对电源输出稳定性的影响。

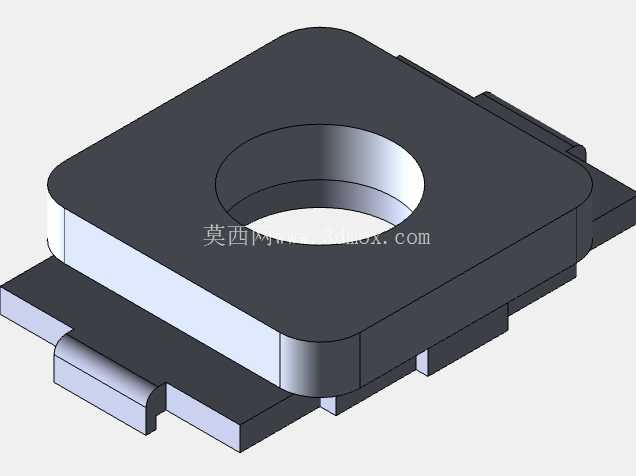

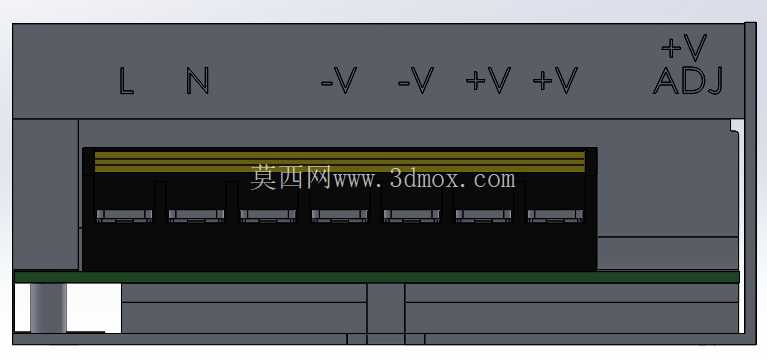

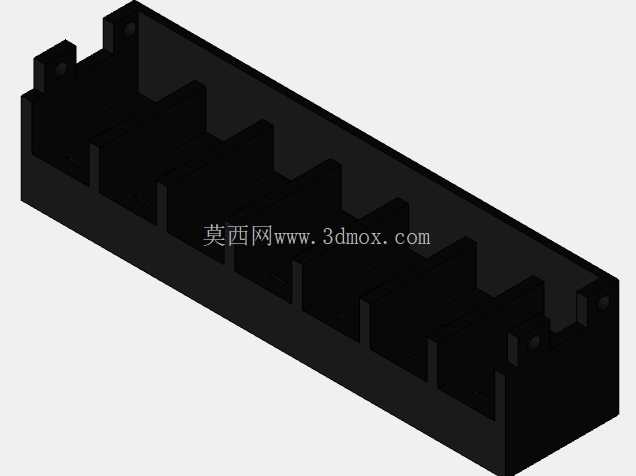

在实际应用场景中，这类开关电源可覆盖工业自动化控制柜、通讯基站设备、小型机器人电控系统、民用电子设备供电等多个领域，能够将输入端的交流市电转换为稳定的低压直流输出，为后端的PLC、传感器、伺服驱动模块、控制板卡等器件提供可靠的直流供电。壳体一端预留了接线端子安装位，端子排采用下沉式设计，既保证接线后线缆的弯折半径符合电气安装规范，也能避免接线端子突出壳体影响设备安装贴合度，端子旁预留了清晰的标识位空间，方便现场接线时区分输入输出、正负极等接线定义，减少现场接线的错误概率。

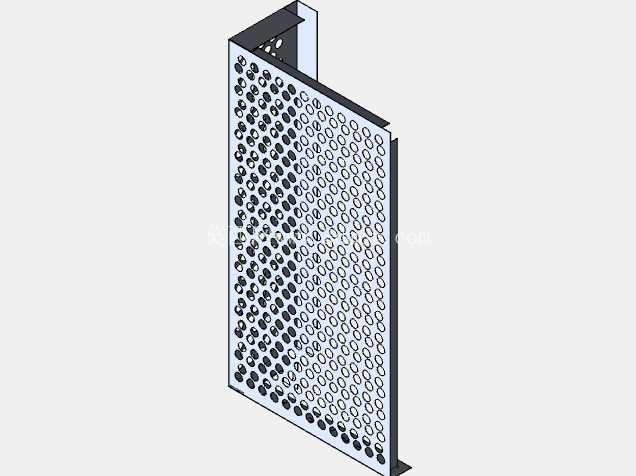

设计过程中，壳体的折边工艺做了专门优化，所有外露边缘都做了卷边钝化处理，避免生产装配、现场安装调试过程中划伤操作人员，同时折边结构也提升了壳体整体的抗形变能力，在运输、安装过程中受到外力挤压时不易发生变形，保护内部的PCB板与功率器件不受损伤。内部PCB板的安装位预留了足够的安全电气间隙，功率器件与壳体之间预留了绝缘片安装空间，高压区域与低压区域之间的隔离距离符合安规设计要求，避免出现爬电距离不足引发的安全隐患。

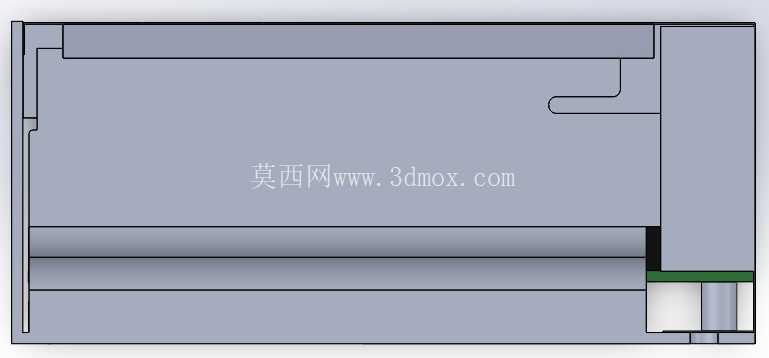

从安装边界来看，壳体底部预留了标准的安装固定孔位，孔位间距适配行业通用的DIN导轨安装配件与平板安装螺丝规格，既可以通过卡扣直接固定在标准电控柜导轨上，也可以使用螺丝直接固定在设备安装平板上，适配不同设备的安装空间要求。壳体的整体长宽高尺寸控制紧凑，在保证内部器件排布合理、散热空间充足的前提下，尽可能压缩整体体积，减少在电控柜或设备内部占用的安装空间，适配小型化设备的设计趋势。壳体的上下盖采用卡扣加螺丝的双重固定方式，既方便生产装配时的快速组装，也方便后期维护时拆开壳体进行器件检修，同时固定结构的可靠性足够，在设备长期运行产生振动的工况下也不会出现壳体松脱的情况。

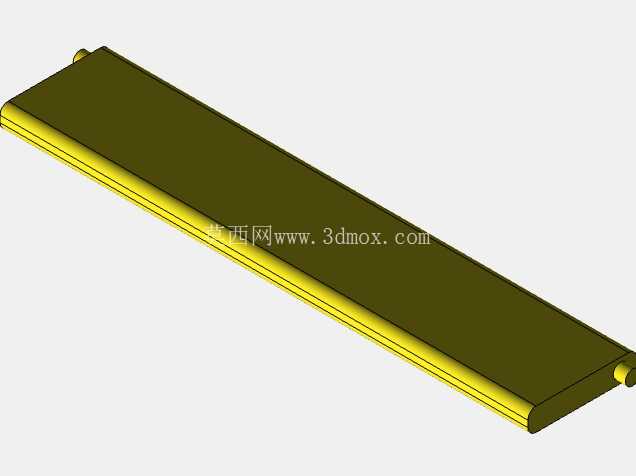

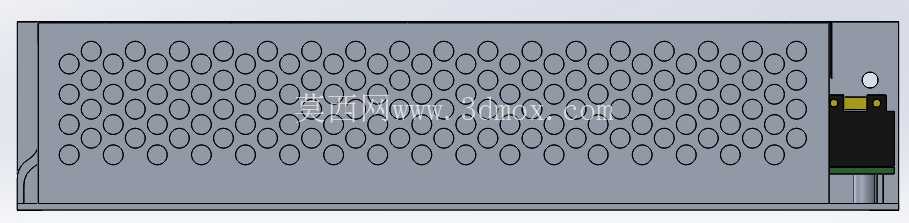

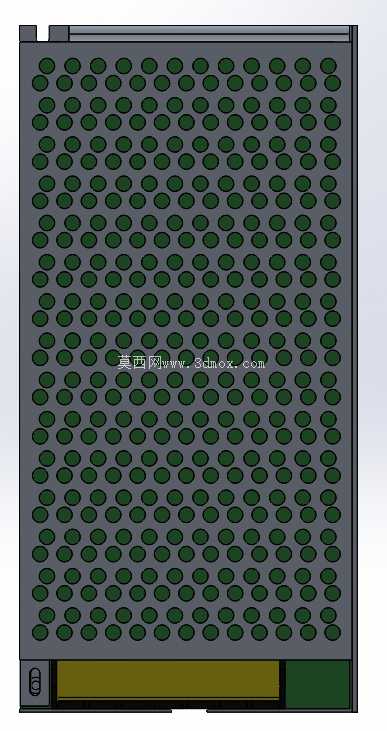

在散热设计上，除了表面的通风孔结构，内部功率器件的安装位置正对通风孔的流道方向，器件工作产生的热量可以通过空气对流快速从通风孔排出，不需要额外加装散热风扇即可满足额定功率下的散热需求，减少了风扇带来的噪音与故障点，提升电源的长期工作可靠性。接线端子的载流能力与电源额定输出功率做了匹配设计，端子的金属件采用高导电率材质，大电流输出时不会出现端子过热的情况，端子的压线结构可以适配不同线径的电源线，保证接线后的接触可靠性，避免长期运行后出现接线松动引发的接触不良问题。
