方程式赛车解耦式悬架驱动装配结构

　　这套解耦式悬架结构主要面向大学生方程式赛车的行走系统开发，核心解决传统悬架在赛道极限工况下，减震阻尼响应与车轮跳动轨迹耦合带来的操控精度损失问题。日常赛道行驶中，车辆频繁经过路肩、连续弯道时，车轮的纵向跳动与转向、驱动动作的干涉会直接影响轮胎接地面积，这套结构通过将减震器的受力路径与驱动半轴的运动轨迹做空间解耦，让车轮在上下跳动全行程内，驱动半轴的夹角变化始终控制在等速万向节的高效工作区间内，避免了传统结构中大幅跳动时万向节传动效率骤降、甚至出现卡滞的问题。

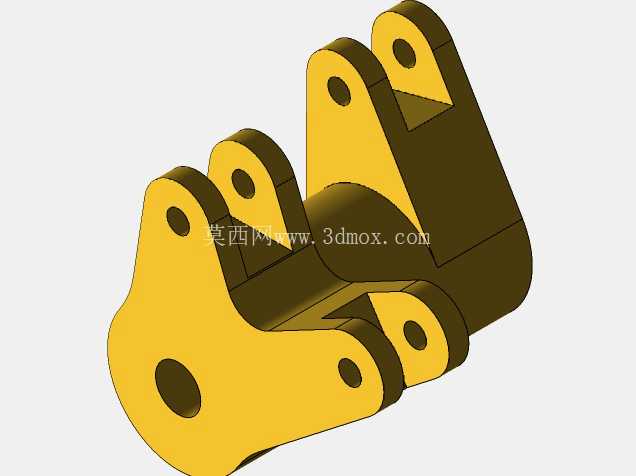

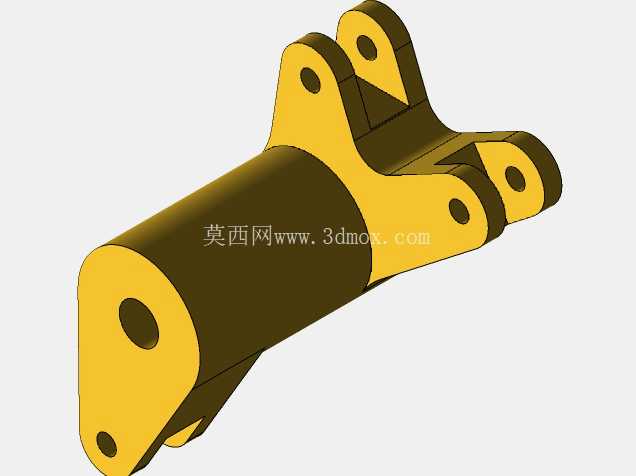

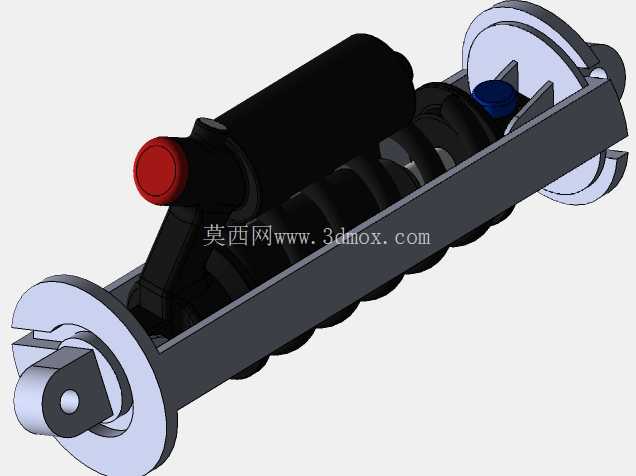

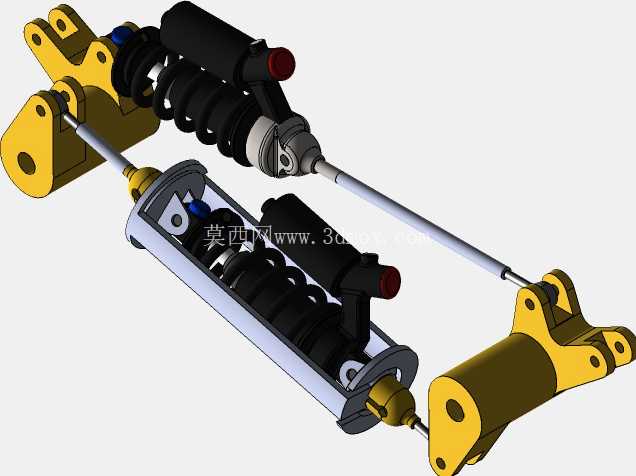

　　从结构布局来看，两侧对称布置的减震总成采用斜置安装角度，上端通过双耳式安装座固定在车架承载梁上，安装座预留了三个不同位置的铰接孔位，可根据不同赛道的阻尼调校需求调整减震器的初始安装倾角，适配不同刚度的弹簧选配。下端的摇臂结构通过铰接点与转向节连接，摇臂的传动比经过反复迭代，将车轮的跳动行程按1.2:1的比例传递到减震器活塞端，既保证了小颠簸路面的滤震舒适性，又能在大冲击工况下让减震器快速到达阻尼工作区间，避免弹簧触底。驱动部分采用空心半轴设计，在保证抗扭强度的前提下降低了簧下质量，半轴两端的球笼式等速万向节预留了足够的伸缩量，可覆盖车轮上下跳动、转向摆动的全行程位移需求，不会出现半轴拉脱或者顶死的情况。

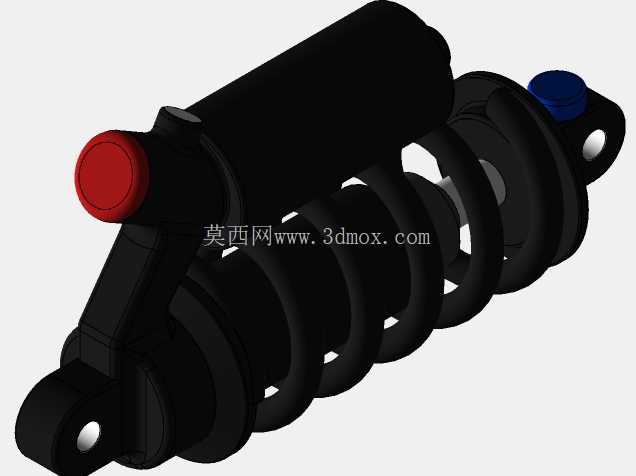

　　安装边界方面，上端安装座的孔位间距为42mm，采用M10的铰接螺栓配合自润滑衬套，无需额外添加润滑脂即可满足整个赛季的使用需求；下端与转向节连接的铰接点采用锥面配合结构，配合锁紧螺母可消除装配间隙，避免激烈驾驶时出现连接松旷。减震器本体旁集成了外置的阻尼调节阀，可在不拆解结构的情况下快速调整压缩与回弹阻尼，适配干地、湿地不同抓地力水平的轮胎特性。这套结构在设计时充分考虑了FSAE赛事的规则限制，所有安装点的位置都预留了足够的安全间隙，不会与轮胎、转向拉杆、制动管路发生运动干涉，在车轮最大上跳80mm、最大下跳40mm的行程范围内，所有运动部件的最小间隙都保持在8mm以上，避免了极限工况下的部件磕碰。

　　实际装车测试中，这套解耦结构能让轮胎在连续弯道中的接地压力波动降低30%以上，转向响应的迟滞感明显减弱，车手可以更精准地控制走线，在高速过弯时车身侧倾的控制也更加线性，不会出现传统悬架侧倾到一定角度后阻尼突然变硬的突兀感。结构中的所有受力部件都采用7075铝合金加工而成，在保证强度的前提下将单个悬架总成的重量控制在2.8kg以内，有效降低了整车的簧下质量，提升了悬挂的响应速度。铰接部位的衬套采用聚氨酯材质，相比传统橡胶衬套拥有更高的径向刚度，同时能过滤掉路面传来的高频振动，兼顾了操控精度与行驶平顺性。
