三吨承重轿车维修支撑支架结构设计

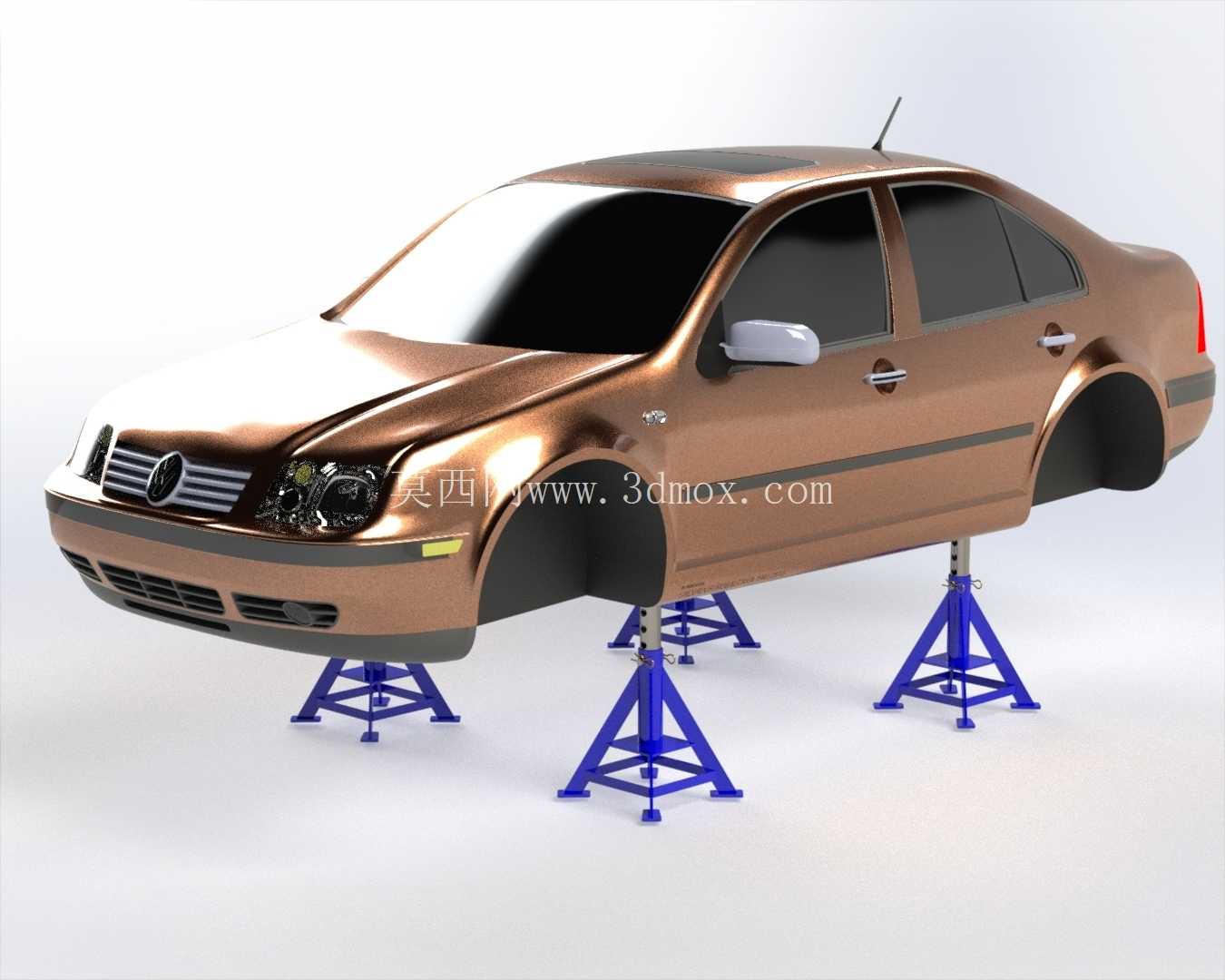

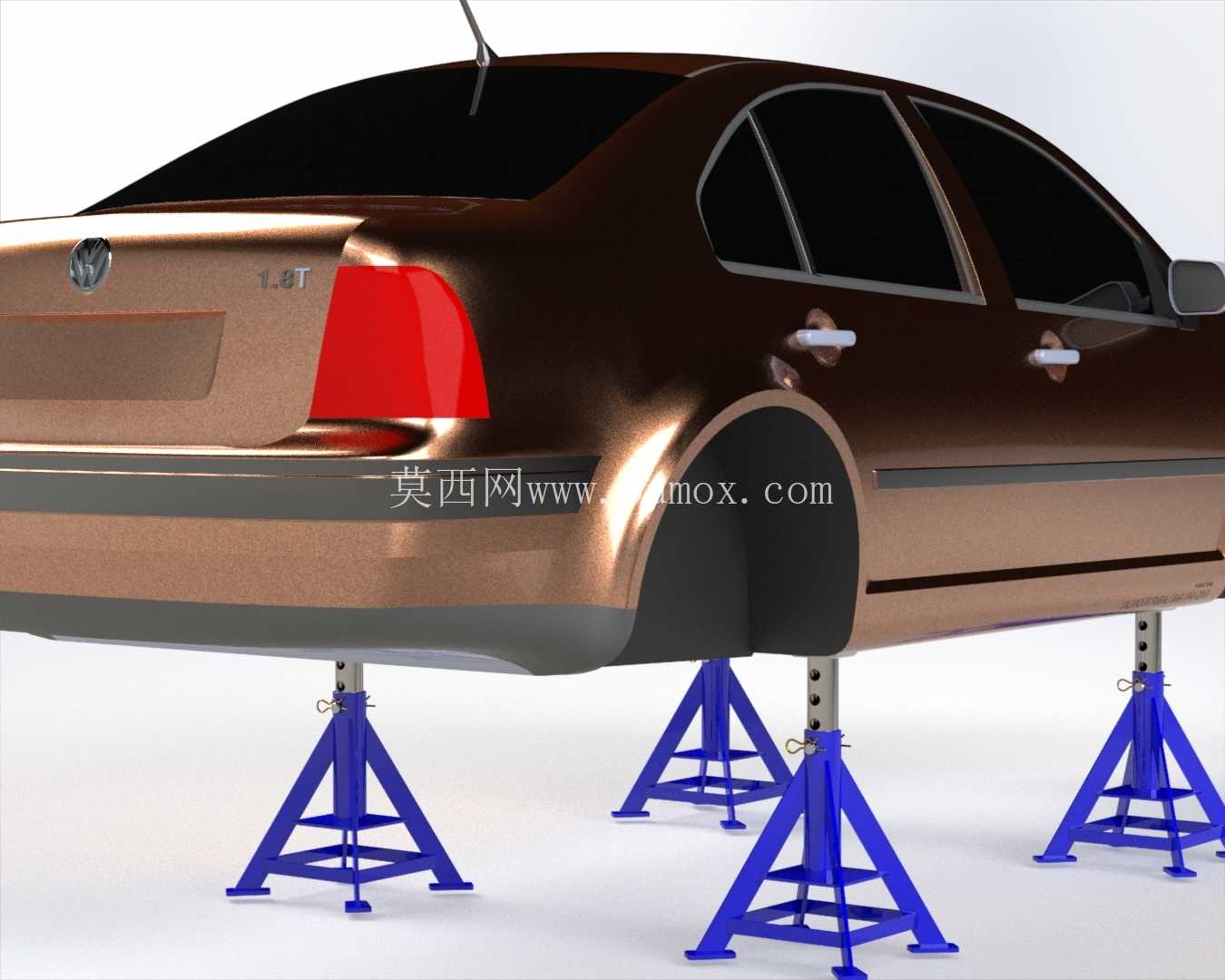

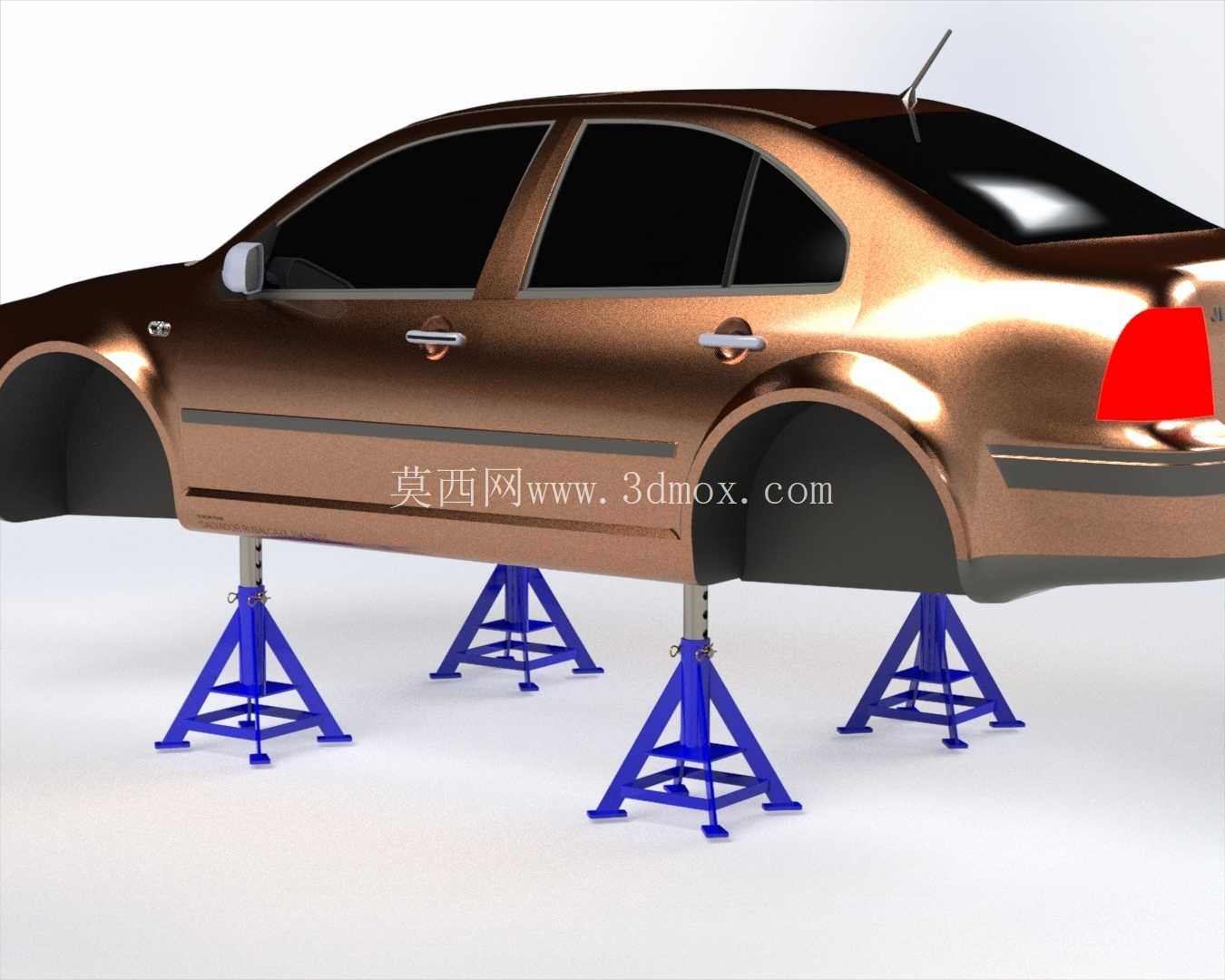

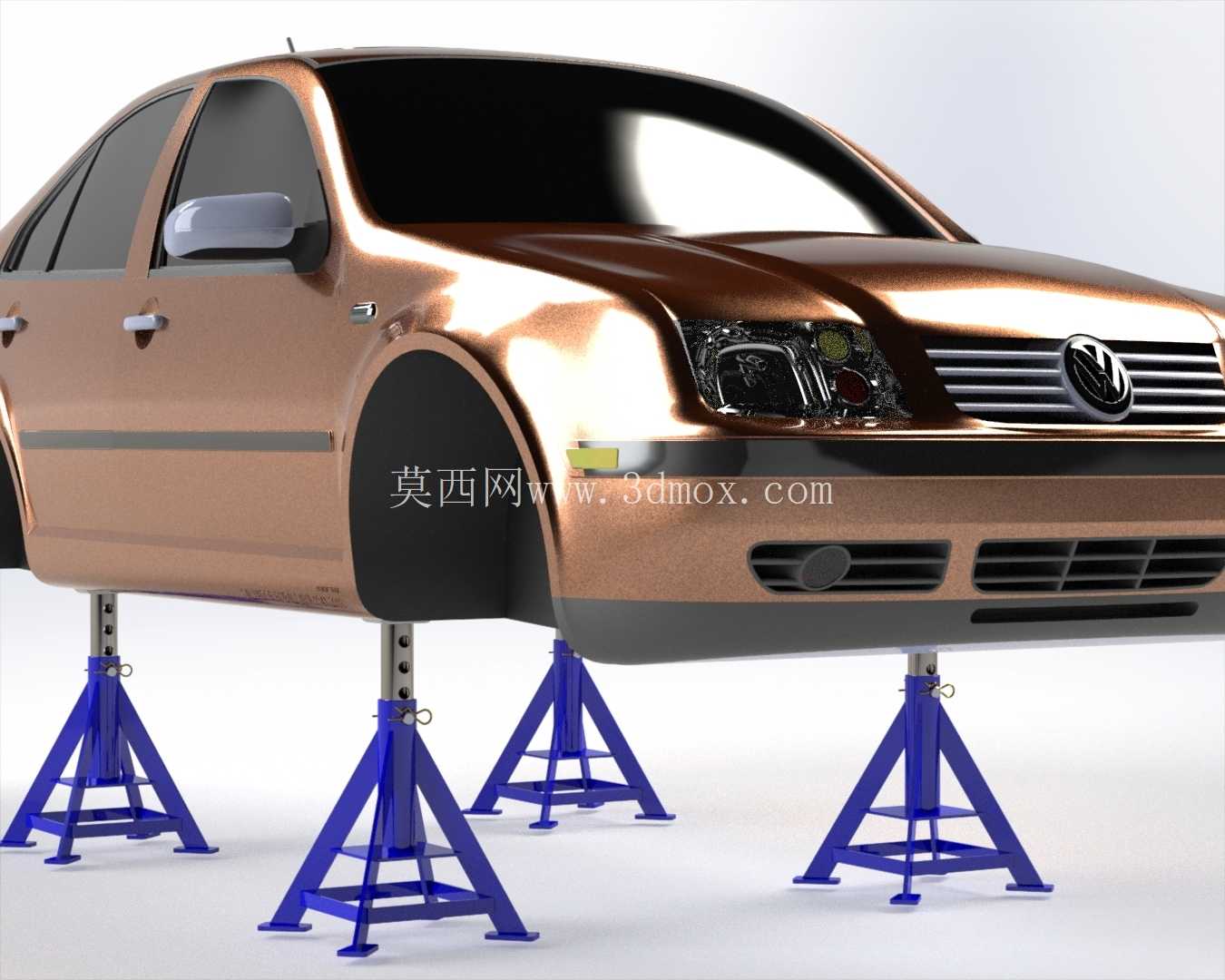

　　从结构设计逻辑来看，支架采用三角稳定支撑构型，底部三个支脚呈120度均匀分布，每个支脚末端设置可调式防滑垫脚，可适配地面存在3mm以内高度差的非绝对平整工况，避免单支悬空导致的载荷偏载风险；中部升降调节段采用梯形螺纹传动，相比普通三角螺纹具备更好的自锁性能，即便在承受交变载荷、车辆轻微晃动的工况下也不会出现螺纹滑退、支撑高度骤降的安全问题，调节行程覆盖300mm到550mm的高度区间，可匹配不同底盘高度的轿车支撑需求，最低支撑高度适配低趴改装车型的底盘间隙，最高支撑高度可满足维修人员直立进入车底作业的空间要求。这套支撑结构的核心应用场景覆盖乘用车售后维保、小型改装厂底盘作业、汽修教学实训三大类场景，区别于常规大剪举升机、双柱举升机的固定工位限制，这类独立式支撑支架可以在无硬化预埋的平整车间地面灵活布置，单支额定承重覆盖3吨级载荷，四支组合使用时可完全承托常规A级、B级家用轿车的整备质量，满足车辆底盘检修、悬挂拆装、排气系统更换、底盘装甲喷涂等需要长时间固定车身高度的作业需求。

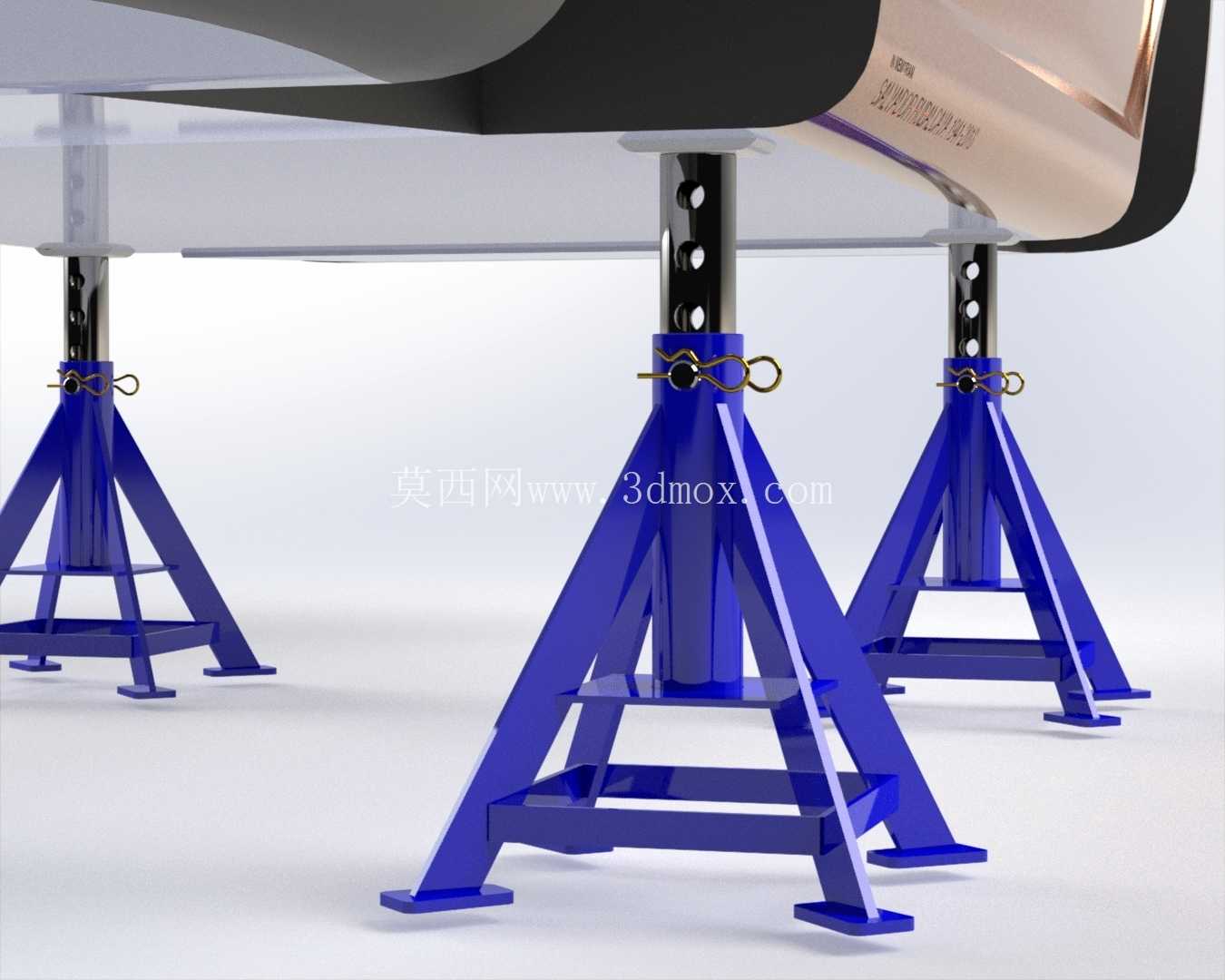

　　支撑顶部接触端采用弧形橡胶垫结构，接触弧度匹配多数家用轿车底盘指定支撑点的加强筋造型，橡胶垫硬度控制在邵氏70度，既可以避免刚性接触顶坏底盘钣金、涂层，又能提供足够的摩擦力防止车辆在支撑状态下出现水平滑移。在安装边界设计上，单支支架的底部外接圆直径控制在420mm，四支布置时对应车辆前后轮附近的原厂支撑点位，横向最小布置间距1200mm、纵向最大布置间距2800mm，完全覆盖常规家用轿车的支撑点位置，不会出现支架支脚与车身门槛、侧裙发生干涉的问题；支架整体采用Q235碳素结构钢焊接成型，主承重立柱壁厚6mm，支脚型材采用40404mm方管，焊接处全部打坡口满焊后做去应力退火处理，避免长期承重出现焊接变形。

　　实际作业使用时，需要先将车辆通过移动式千斤顶举升到目标高度，再将四支支架分别放置到车辆底盘的四个原厂支撑点下方，旋转调节螺套让顶部橡胶垫与底盘支撑点完全贴合，确认四个支架全部受力均匀、无虚接后，再缓慢卸去千斤顶的载荷，全程需要避免单支支架提前受力过大导致车身倾斜。这类支架相比固定举升设备的投入成本更低，同时不占用固定工位空间，适合小型汽修门店、个人改装爱好者、职业院校汽修实训场地使用，结构上没有复杂的液压、电控元件，后期维护仅需要定期清理螺纹上的泥沙、涂抹润滑脂即可，故障率远低于液压类举升装置。

　　在建模过程中，所有配合面的公差都按照机械加工常用的IT12级精度设定，螺纹配合处预留0.2mm的间隙，避免长期使用后螺纹变形出现卡滞，支脚与立柱的连接位置设置加强筋板，筋板厚度8mm，可分散立柱传递下来的垂直载荷，避免支脚根部出现应力集中断裂的问题；整体表面处理采用喷塑工艺，相比普通喷漆具备更好的耐油污、耐磕碰性能，适配汽修车间多油污、多磕碰的使用环境。需要注意的是，这类支撑支架仅适用于车辆静止状态下的固定支撑，不能作为举升设备使用，严禁在支架支撑车辆的状态下晃动车身或者启动车辆，作业前必须确认每个支架的自锁机构完全锁止，垫脚与地面完全贴合无悬空。
