汽车多辐轮毂轮胎总成结构设计

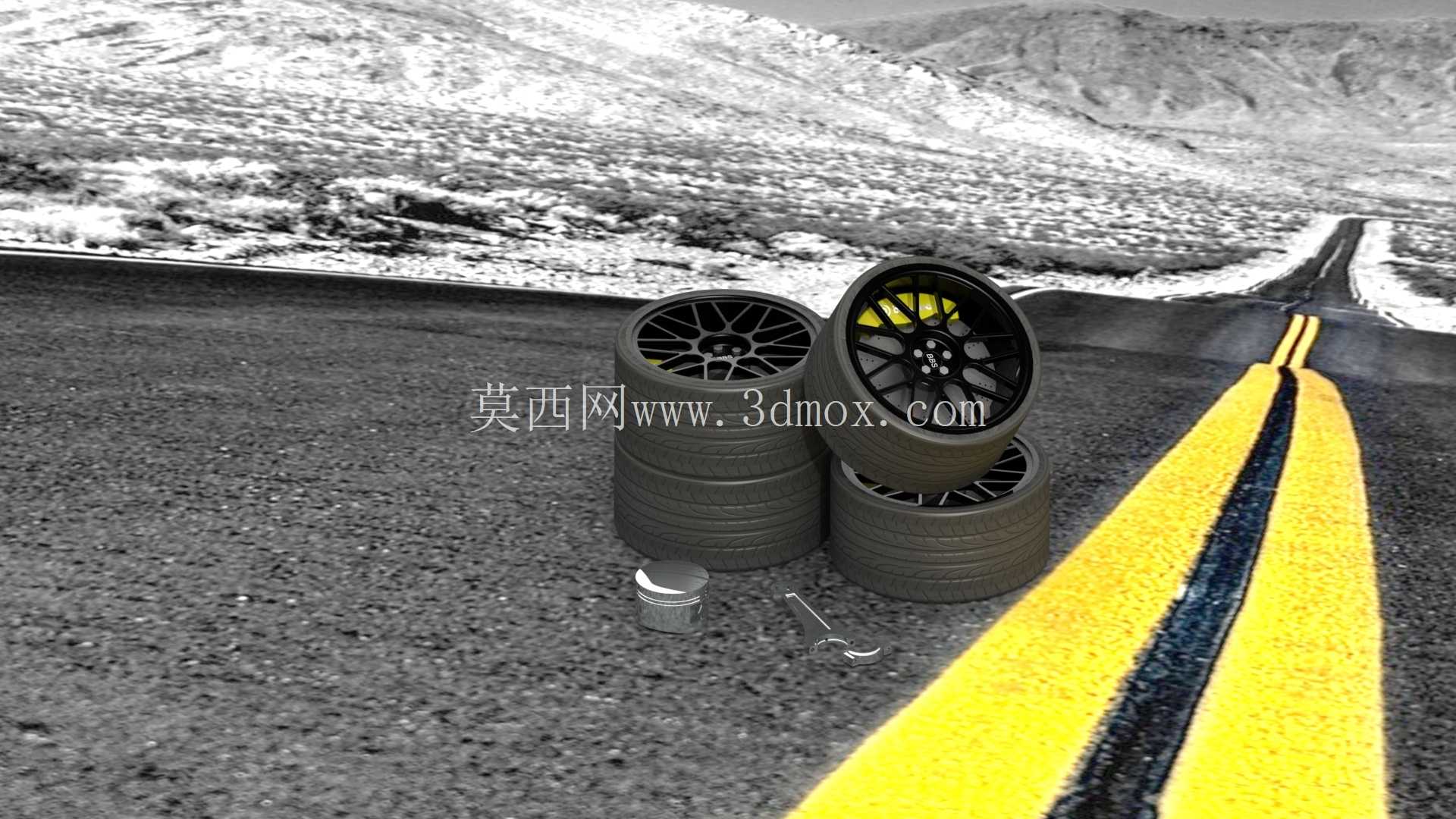

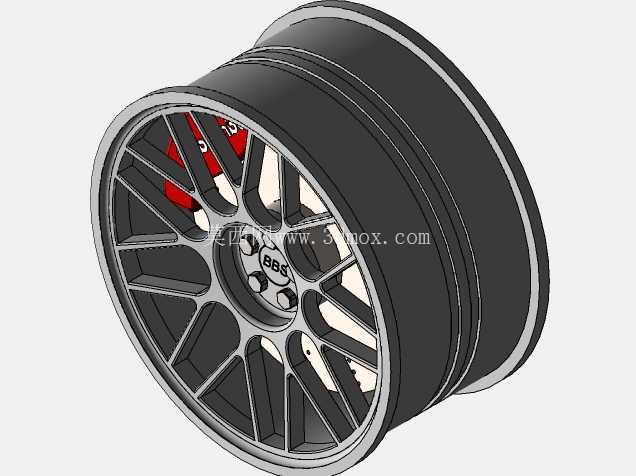

这套轮端总成的三维结构围绕乘用车改装场景展开，把轮辋、辐条、轮胎、制动盘、制动卡钳以及配套的活塞、连杆类机加工件放在同一装配基准下核对，核心是解决轮腔内部空间与制动系统、转向节之间的干涉问题。做轮毂设计时不能只看外观造型，首先要锁定安装面的定位边界：轮辋中心孔需要和半轴凸台精准配合，螺栓孔分布圆、螺母座锥面角度直接决定车轮装车后的对中精度，偏距数值则控制轮辐内侧到制动卡钳的安全间隙，偏距过小会让轮辋外抛，轮眉处容易出现剐蹭，偏距过大又会让轮辐贴向卡钳，打满转向时还可能和减震器筒身发生摩擦。

多辐条的造型并非单纯为了视觉效果，每一根辐条的截面厚度、拔模斜度都要兼顾铸造或者锻造工艺的成型要求，辐条根部和轮辋筒身的过渡圆角不能出现应力集中，车辆经过坑洼路面时，轮端会承受冲击载荷，圆角处如果设计得过于尖锐，交变应力长期作用下容易萌生裂纹。轮辋部分需要匹配标准轮胎的胎圈座尺寸，胎圈锁止槽的凸起高度要保证轮胎充气后不会脱圈，轮辋边缘的法兰边厚度也要考虑拆装轮胎时扒胎机的施力位置，避免维修过程中磕伤轮辋表面。

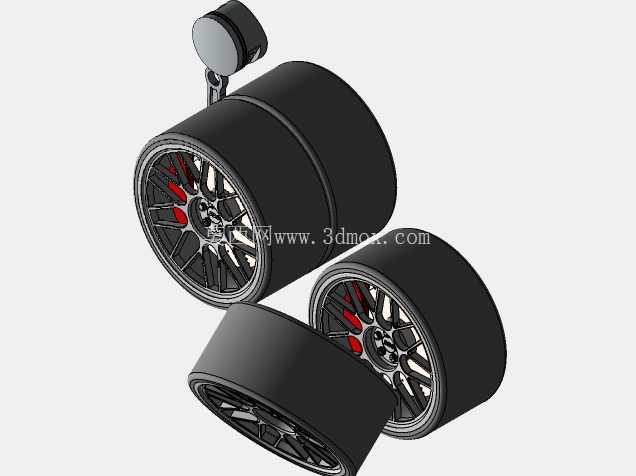

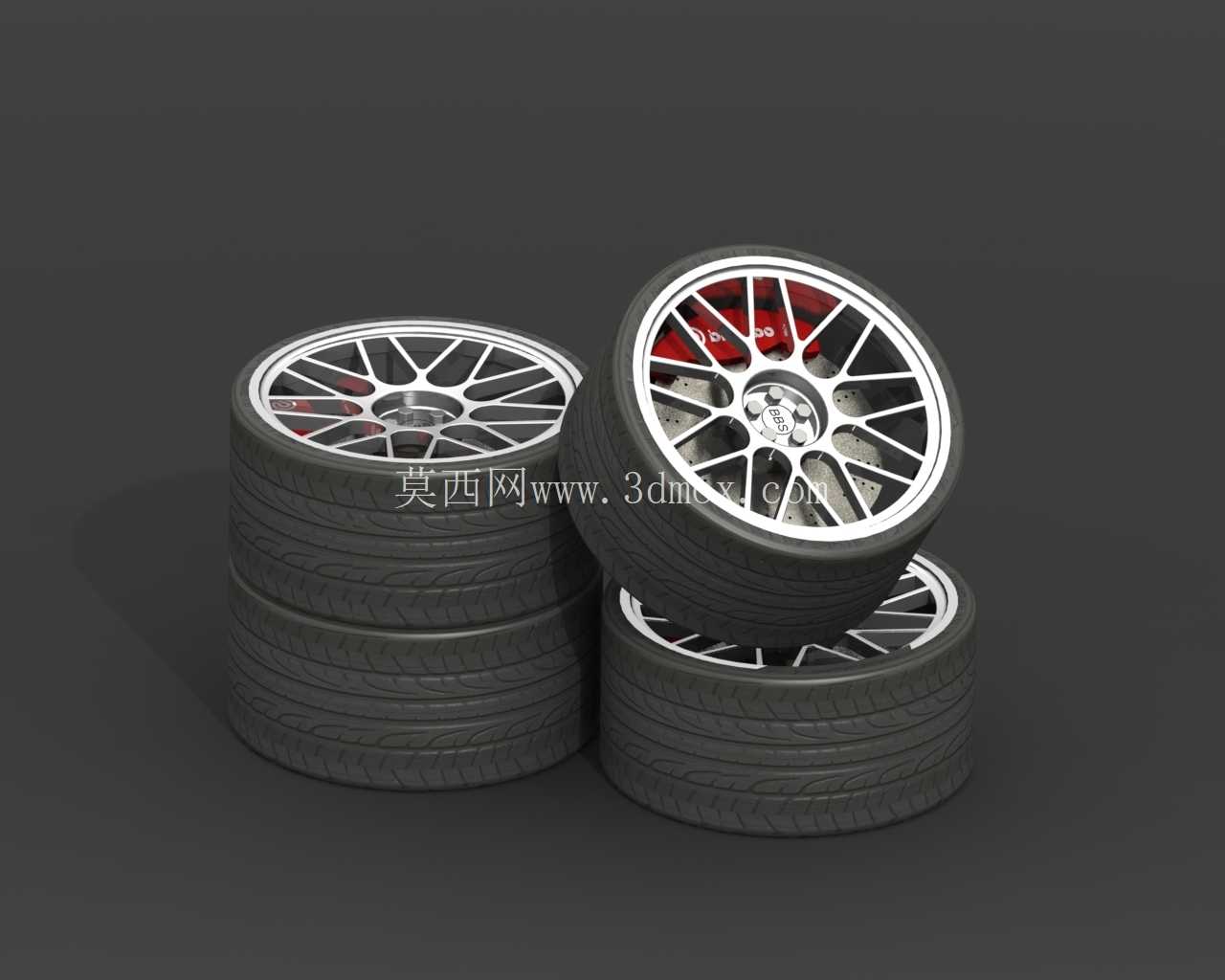

轮胎部分的胎面花纹、胎侧厚度在模型里做了等比例还原，装配时胎圈完全卡入轮辋对应槽位，胎侧和轮辋法兰之间保留均匀的贴合间隙。制动系统藏在轮腔内部，红色卡钳的外形轮廓、制动盘通风槽的位置都和轮辐开窗做了对位：行驶中气流可以顺着辐条之间的空隙冲进轮腔，穿过制动盘的通风风道带走摩擦热量，长距离下坡制动时能有效降低热衰减概率。设计阶段特意核对了卡钳最外点到轮辐内壁的距离，预留出足够的安全余量，即便车辆加装更大尺寸的刹车套件，也能通过调整偏距适配，不会出现转动剐蹭。

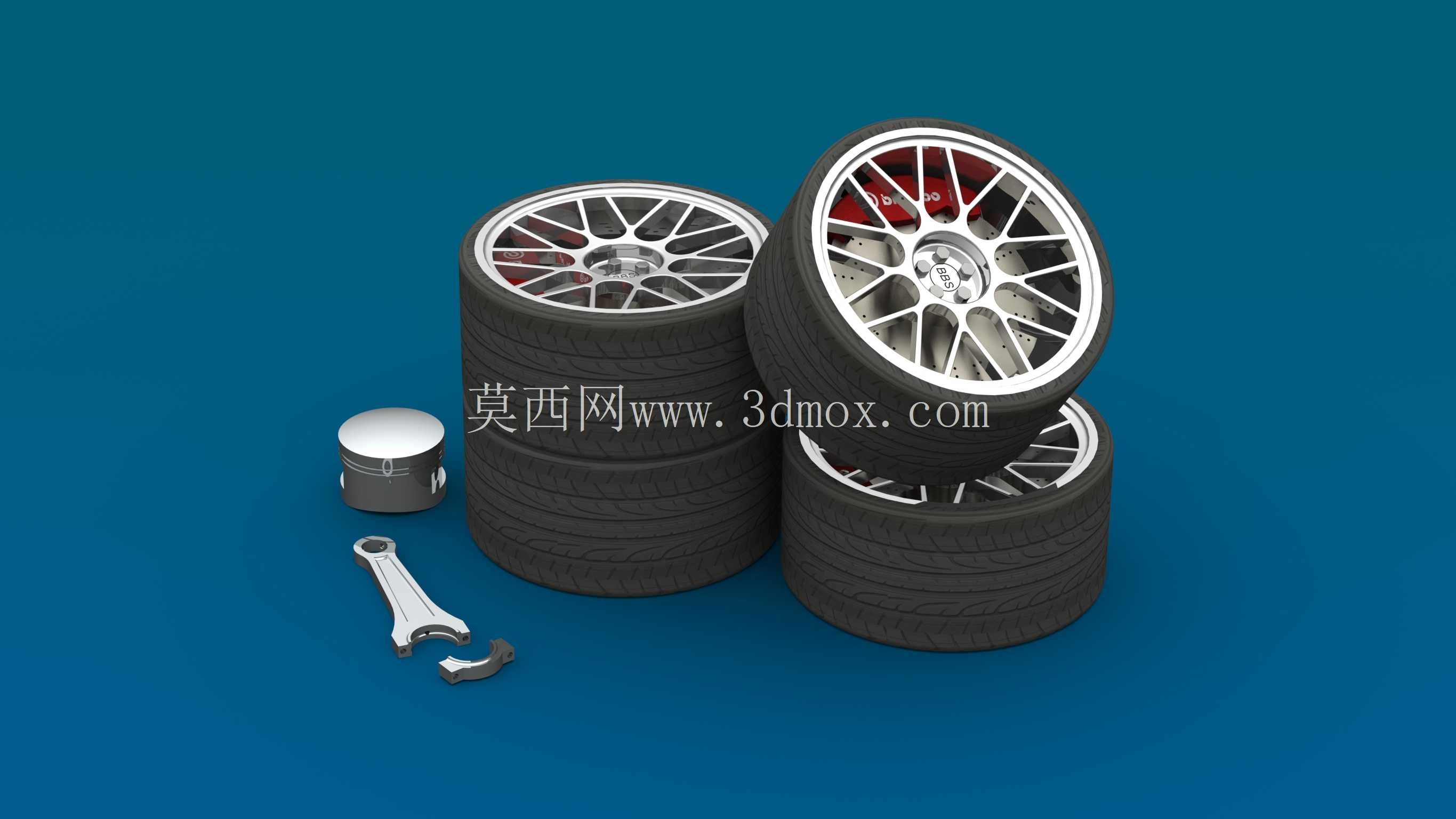

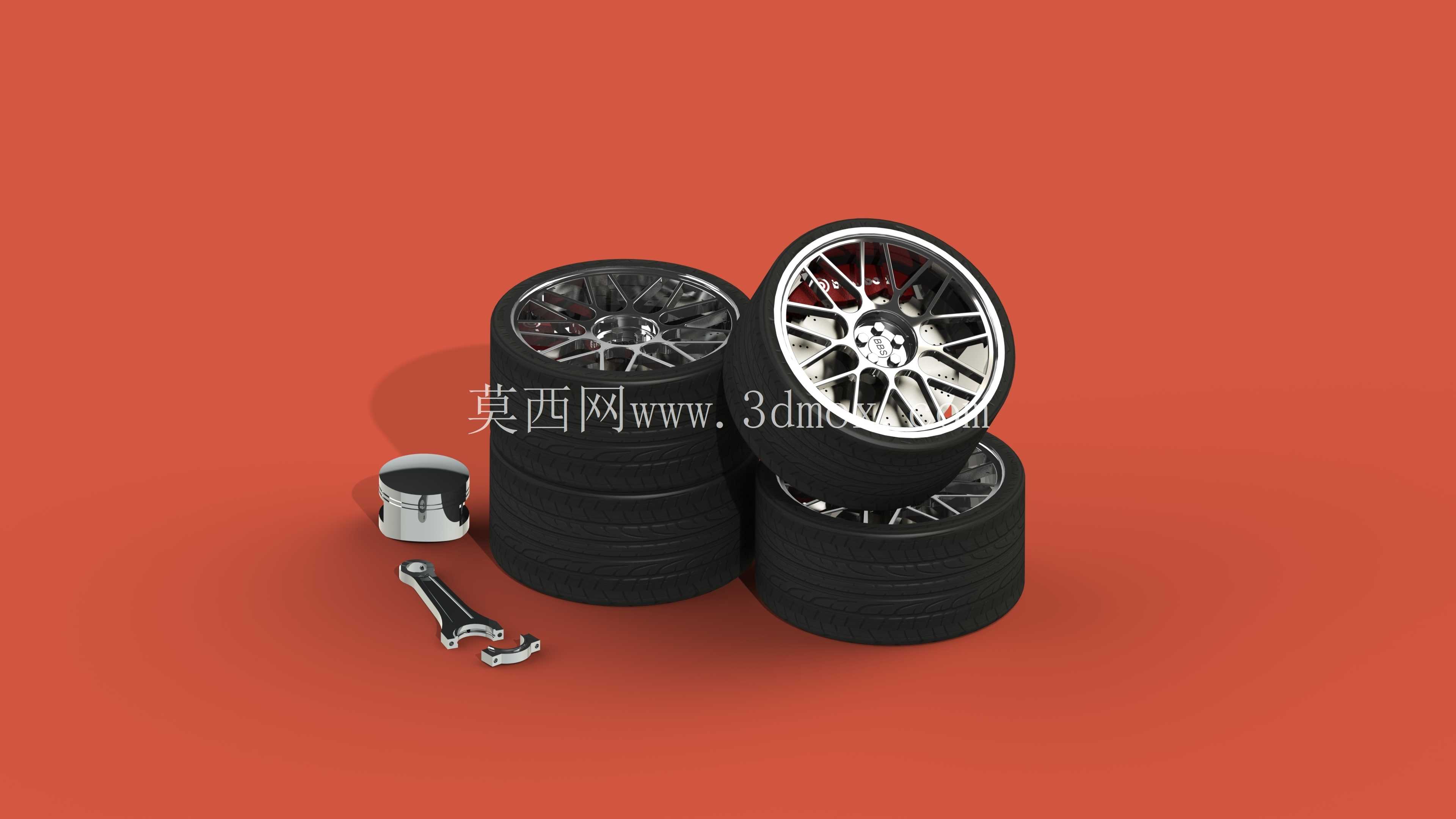

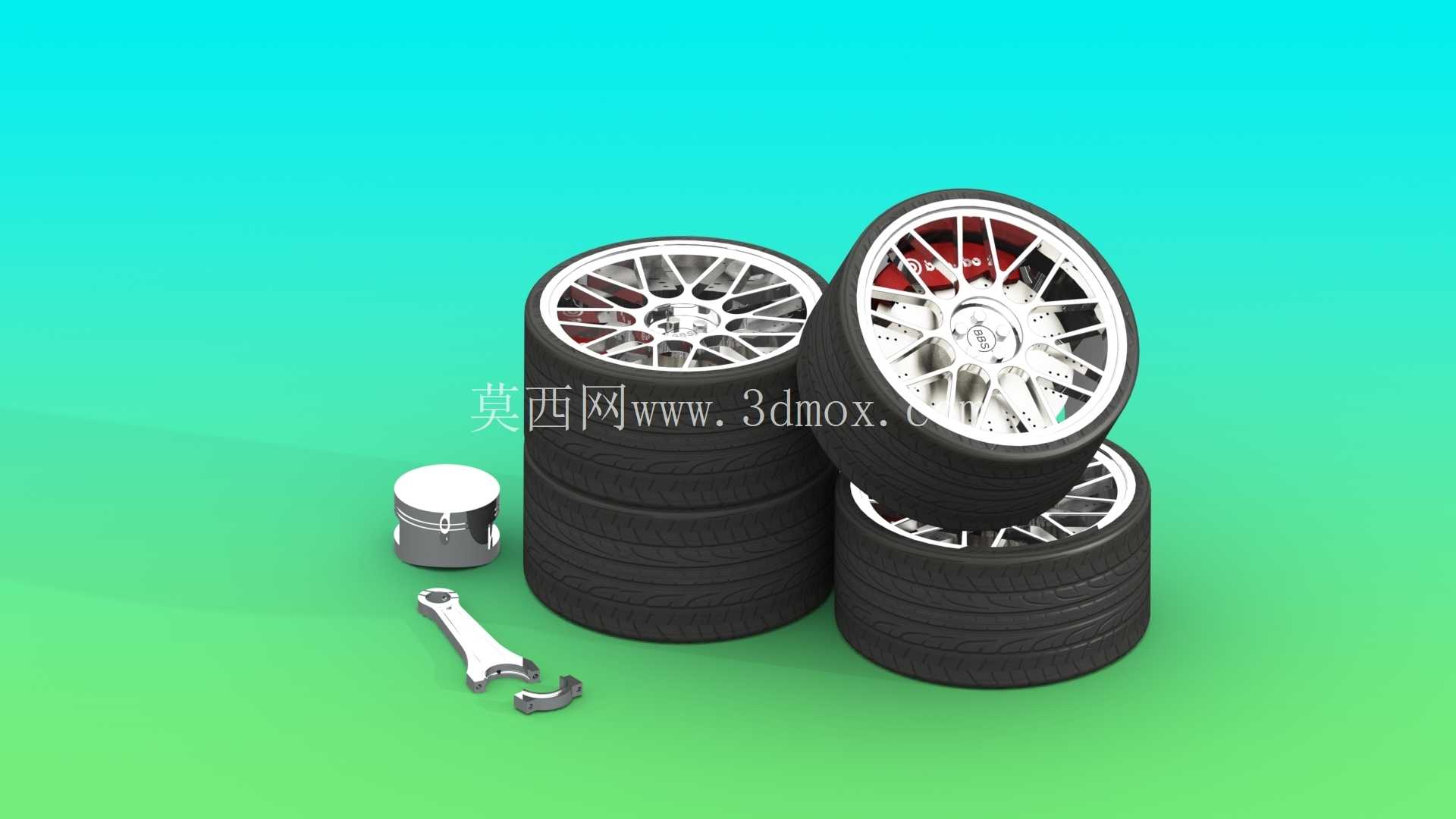

配套展示的活塞、连杆小件对应发动机曲柄连杆机构的典型结构，活塞环槽、活塞销孔、连杆大头的剖分面都做了细节还原，放在轮毂旁可以直观对比行走部件和动力核心部件的尺寸比例。从实际应用场景看，这类轮毂结构既可以用于民用车辆的外观改装方案验证，也能作为底盘教学的演示模型：在整车总装环节，轮端属于最后装配的外围部件，前期数模阶段把轮胎跳动极限、转向最大角度下的包络面全部校核完毕，生产线装配时就不会出现零件干涉返工。

结构建模过程中，所有回转特征都以车轮旋转中心为同轴基准，辐条阵列采用圆周均布约束，保证每根辐条的受力对称性，避免车轮高速旋转时出现动不平衡量。轮胎的橡胶部分虽然在渲染里呈现哑光质感，但数模里保留了完整的胎体轮廓，后续做有限元分析时可以直接导入网格，模拟轮胎在不同胎压下接地面的变形量。轮辐表面的加工余量、涂装层厚度也在尺寸链里预留了空间，不会因为后期表面处理导致装配尺寸超差。

从设备用途角度讲，车轮作为整车唯一和地面接触的部件，既要传递驱动力、制动力，还要承受转向时的横向载荷，这套数模把轮端所有关联部件的装配关系完整呈现，结构工程师可以直接在此基础上调整辐条造型、更改轮辋直径、匹配不同规格的制动卡钳，快速衍生出适配不同车型的轮端方案，省去从零搭建回转基础特征的重复工作，在底盘改型、改装件开发的前期方案评审阶段，能大幅缩短结构核对的周期。
