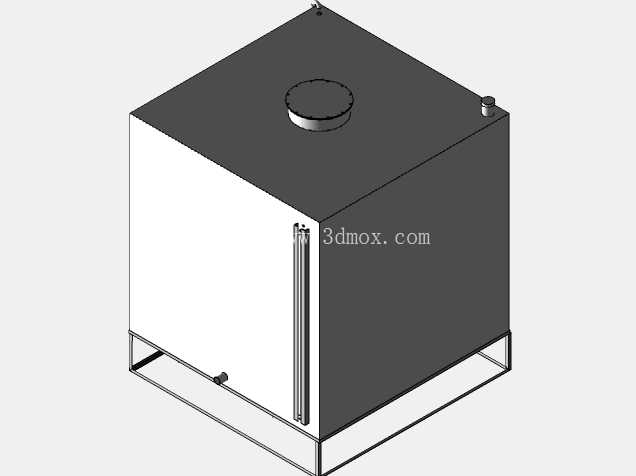

五千升立式方形燃油储供油箱结构设计

　　箱体底部配套的框架式支撑底座，一方面将箱体主体抬离地面，避免地面潮气长期侵蚀箱底焊缝，另一方面预留了叉车作业的叉齿间隙，方便短距离移位调整安装位置，底座的支撑梁采用满焊连接，对应箱体底部的受力加强筋位置，避免满油状态下箱底受液压作用出现变形渗漏。顶部的大口径加注口带密封压盖，适配大流量加油枪的作业需求，压盖内置耐油橡胶密封圈，拧紧后可隔绝外界粉尘、水汽进入箱内污染燃油，加注口旁设置的小口径通气接口，用于平衡箱内气压，避免加注过程中箱内正压顶溅燃油、或是抽油作业时箱内负压导致供油不畅。在中小型燃油动力设备集群、工地临时供油站点、分布式发电机组配套的场景里，大容量储油箱体的结构合理性直接决定了供油系统的稳定性与运维便捷性，这款五千升容量的方形燃油箱，正是针对固定点位燃油存储、中转供给需求开发的结构方案。不同于车载油箱受底盘空间约束的异形轮廓，这款箱体采用规整立方体外形，核心考量是最大化利用场地的平面与垂直空间，在同等占地面积下做到容积最优，同时规整的外立面也方便多台箱体并排布设、外接管路统一排布，减少现场管路弯折带来的流阻问题。

　　箱体侧面的长条形透明玻璃液位指示器，是运维人员日常巡检的核心观测点，无需开盖、无需外接电子传感器，就能直观读取箱内剩余燃油量，玻璃管两端采用密封接头与箱体内部连通，接头处设置截止阀，当玻璃管出现意外破损时可手动关闭截止阀封堵油路，减少燃油泄漏风险。液位指示器旁预留的排污阀接口位于箱体侧壁最底端，日常维护时可打开阀门排出箱底沉积的水分、杂质，避免杂质随燃油进入供油管路造成滤芯堵塞、喷油嘴磨损。箱体顶部边角位置设置的检修孔，是针对内部清洁、焊缝检修预留的操作通道，当箱体使用一定周期后，运维人员可打开检修孔盖板进入箱内清理淤积的油泥、检查焊缝的腐蚀情况，相比无检修孔的密封箱体，大幅降低了长期使用后的维护难度。

　　设计过程中，箱体的板材厚度根据不同位置的受力情况做了差异化选型，箱壁、箱顶采用常规厚度钢板满焊成型，箱底因为长期承受整箱燃油的静压力，选用更厚的板材并在底部焊接交叉加强筋，分散液压对箱底焊缝的拉扯力，所有外露的焊接位置都做了打磨处理，去除焊渣后做防锈涂层，避免长期接触燃油、户外潮气出现锈蚀。外接的供油、回油接口都设置在箱体靠近管路布设的一侧，接口采用标准法兰连接形式，可适配不同通径的供油管路，接口位置距离箱体底部预留了一定高度，避免箱底沉积的杂质被吸入供油管路。

　　箱体的安装边界充分考虑了固定安装的需求，底座框架上预留了地脚螺栓安装孔，可直接通过膨胀螺栓固定在硬化的混凝土地面上，避免满油状态下箱体受外力碰撞出现移位，整体外形的方正设计也方便后期在箱体外部加装保温层，适配低温环境下的燃油存储需求，防止高标号柴油在低温环境下出现析蜡凝固的问题。不同于滚塑成型的小型塑料油箱，这款钢制焊接油箱的结构强度更高，耐燃油腐蚀性能更稳定，适合长期固定点位的大容量燃油存储需求，从结构设计层面兼顾了加注便捷性、观测直观性、维护便利性与长期使用的结构可靠性，每一处接口、结构的位置设置都对应实际使用场景中的运维痛点，避免了冗余设计带来的成本浪费，也没有遗漏实际作业中必需的功能结构。
