多啮合直齿圆柱齿轮组传动练习结构

这套多齿轮啮合传动结构，主要面向机械传动原理验证、传动比匹配调试的实操练习场景，在小型传动试验台、教学演示教具、低速轻载传动模组的前期方案验证环节都能找到对应的应用落点。整套结构固定在一块矩形安装基板上，基板作为所有传动部件的安装基准，上表面做了平整加工处理，所有齿轮轴的安装孔位按照齿轮啮合的中心距要求做了精准定位，避免安装后出现齿侧间隙过大或者轮齿卡滞的问题。

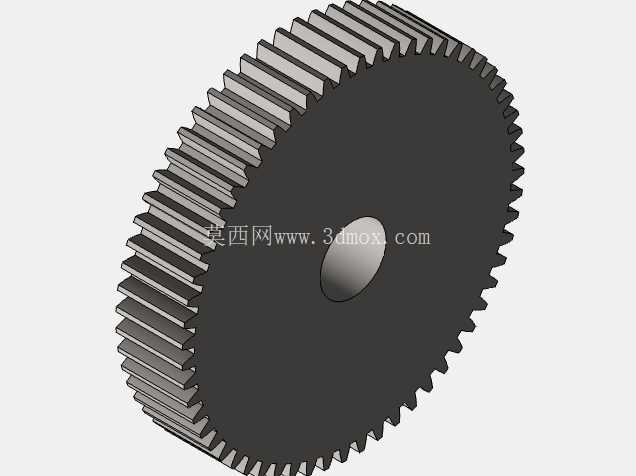

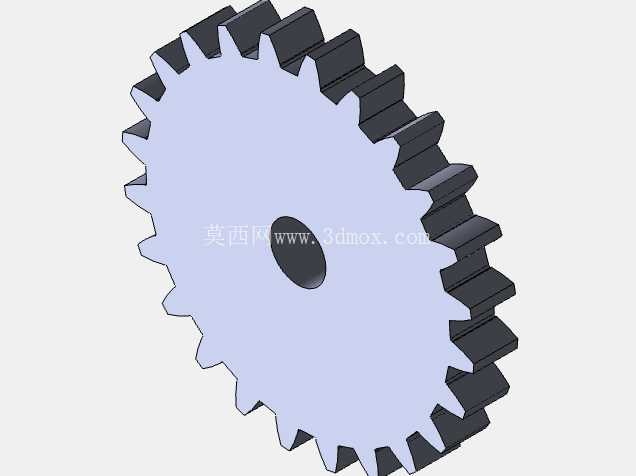

整套齿轮组包含四个不同齿数的直齿圆柱齿轮，从输入端的小齿数齿轮开始，依次与后续大直径齿轮啮合，形成逐级减速的传动链路，不同齿数的搭配可以实现多档传动比的组合验证，练习者可以通过调整不同齿轮的安装位置、搭配不同齿数的齿轮，直观观察不同传动比下的转速变化、扭矩传递特性。每个齿轮都采用实心辐板结构，中心设置与传动轴配合的安装孔，孔位公差按照间隙配合的要求设计，既可以保证齿轮绕轴顺畅转动，又不会出现过大的径向窜动影响啮合精度。

从设计思路来看，这套结构优先考虑了传动练习的可操作性，所有齿轮的轮齿参数都采用标准模数设计，齿顶高、齿根高符合通用直齿轮的设计规范，啮合时的重合度满足平稳传动的要求，不会出现传动过程中的冲击卡滞问题。安装基板上的轴孔位置预留了足够的调整空间，练习者既可以按照预设的传动链路完成装配，也可以自行调整齿轮的排布方式，搭建不同传动路径的齿轮组，比如定轴轮系、简单的惰轮传动结构，直观理解不同轮系的传动特点。

安装边界方面，整套结构的外轮廓由基板尺寸决定，基板的厚度足够支撑传动轴的悬臂安装，不会因为齿轮传动的径向力导致基板变形或者轴系倾斜。每个传动轴的下端都与基板过盈配合固定，轴的长度根据对应齿轮的厚度设计，齿轮安装后上端面与轴端齐平，不会出现轴向窜动脱出的问题。轮齿之间的啮合侧隙控制在合理范围，既可以保证转动顺畅，又能减少回程误差对传动效果的影响，在手动转动输入齿轮时，整套轮系可以平稳联动，没有卡顿或者跳齿的现象。

在实际用途上，这类齿轮传动练习结构除了用于SolidWorks等三维软件的运动仿真练习，帮助建模者掌握齿轮配合、运动算例添加的操作技巧外，也可以作为机械原理教学的实体演示模型，让学习者直观理解齿轮啮合的运动过程、传动比的计算逻辑、轮系的动力传递路径。结构上没有设置额外的箱体或者外壳，所有齿轮的啮合过程完全外露，方便观察每一个轮齿的啮合状态，也便于在练习过程中随时调整齿轮的位置、更换不同参数的齿轮，验证不同设计方案的传动效果。

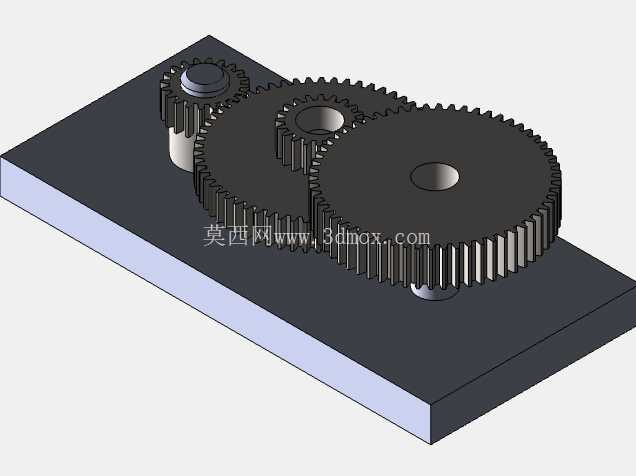

设计过程中需要重点关注齿轮中心距的计算准确性，中心距偏差过大会导致轮齿啮合过紧，转动阻力增大甚至无法转动，中心距过大则会导致齿侧间隙过大，传动过程中出现冲击、回程误差大的问题。同时所有齿轮的端面需要保持在同一平面上，避免出现齿轮错位导致的轮齿局部接触，加剧轮齿磨损。这套结构的齿轮排布采用了错落布置的方式，在有限的基板空间内实现了四级齿轮传动，既保证了足够的传动比调节范围，又不会让整体结构尺寸过大，适合作为桌面级的传动练习模型使用。
