带安装脚小型微动开关结构设计

项目分类:通讯工具类 发布时间:2026-01-03 ID:1107719
  • 带安装脚小型微动开关结构设计
  • 带安装脚小型微动开关结构设计
  • 带安装脚小型微动开关结构设计
  • 带安装脚小型微动开关结构设计
  • 带安装脚小型微动开关结构设计
  • 带安装脚小型微动开关结构设计
  • 带安装脚小型微动开关结构设计
  • 带安装脚小型微动开关结构设计
  • 带安装脚小型微动开关结构设计
  • 带安装脚小型微动开关结构设计

这类小型触发开关在消费电子、通讯终端、小型工控设备里的应用覆盖率极高,但凡需要物理位置反馈、通断信号触发的紧凑安装场景,基本都能看到这类元件的身影。不同于大电流负载用的重型行程开关,这类小体积开关的核心作用是传递弱电平触发信号,不需要承载大负载通断的灭弧结构,因此整体结构可以做得非常紧凑,适配设备内部局促的安装空间。

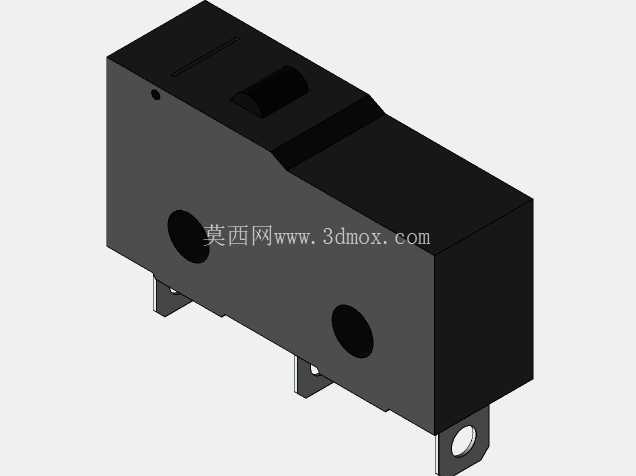

从结构设计逻辑来看,整个壳体采用上下扣合的装配方式,黑色壳体部分选用耐温工程塑料注塑成型,既可以保证内部触点结构的绝缘防护,也能在常规SMT回流焊或者波峰焊工序里耐受短时高温,不会出现壳体变形、内部结构错位的问题。壳体侧面预留的两个圆形通孔是装配定位孔,在PCB板上对应位置预留定位柱后,装配时可以先将开关卡在定位柱上完成预固定,避免焊接过程中元件偏移导致的引脚虚焊、位置超差问题,这也是小尺寸PCB元件常用的定位设计思路,能大幅提升产线装配的良率。

底部伸出的两个带安装孔的金属固定脚,是区别于常规直插式微动开关的设计点,常规直插开关仅靠引脚焊接固定,在频繁触发的使用场景下,长期的按键冲击力会反复作用在焊盘上,容易出现焊盘脱落、引脚开焊的失效问题。额外延伸的固定脚可以通过螺丝或者卡扣直接固定在PCB或者设备内的塑胶支架上,按键触发的冲击力会直接通过固定脚传递到设备基体上,焊盘仅承担电气连接的作用,不承受机械载荷,能将开关的机械寿命提升数倍,适合触发频率较高的使用场景,比如通讯设备的门盖检测、终端设备的按键触发、小型机构的行程限位位置。

顶部突出的黑色触发按键是整个开关的动作输入部件,按键的行程设计控制在极小的范围内,触发压力经过调校,既不会因为压力过小导致运输、使用过程中的误触发,也不会因为压力过大导致用户操作手感生涩、触发反馈不清晰。按键与壳体之间预留了均匀的装配间隙,既可以保证按键上下动作无卡滞,也能阻挡日常使用中的灰尘、细碎杂物进入壳体内部,避免触点接触不良的问题。壳体上的小圆孔是壳体注塑时的工艺孔,同时也兼顾内部腔体的气压平衡作用,在高低温环境变化时,壳体内外气压可以通过这个小孔保持一致,避免因为气压差导致的按键动作卡滞、密封失效问题。

从安装边界来看,整个开关的外形为规整的长方体结构,没有突出的异形结构,在设备内部布局时不需要预留额外的避让空间,可以紧贴其他PCB元件布置,最大化利用板上的安装空间。引脚的间距符合通用电子元件的标准间距设计,可以直接适配常规的PCB布线规则,不需要为这个元件单独调整走线宽度、焊盘尺寸,能直接纳入通用元件库调用,减少结构设计、PCB设计阶段的重复工作量。

在实际选型应用时,需要重点关注触发点的位置精度,这类开关的触发位置公差控制在零点几毫米范围内,在做机构行程匹配时,要预留足够的过压行程,避免机构加工误差导致开关无法触发、或者过压量过大压坏内部触点结构。同时要注意安装面的平面度,如果固定脚的安装面存在明显倾斜,锁付固定螺丝时会导致壳体变形,内部的弹片触点错位,出现接触电阻过大、触发失效的问题。固定脚的锁付扭力也要控制在合理范围内,扭力过大会导致固定脚变形、壳体开裂,扭力过小则固定不牢,长期使用后出现位置偏移。

这类开关的内部触点采用镀金处理,在弱信号传输场景下可以有效降低接触电阻,避免信号传输过程中的压降问题,同时也能提升触点的抗氧化能力,在温湿度变化较大的使用环境下,依然能保持稳定的接触性能,不会出现接触不良导致的信号中断问题。不同于大电流开关的银合金触点,镀金触点更适合毫安级的弱信号传输,在通讯设备、数码终端这类信号触发场景下的适配性更好,不会因为触点氧化导致的信号异常。
