普通桌面手动订书机结构三维设计

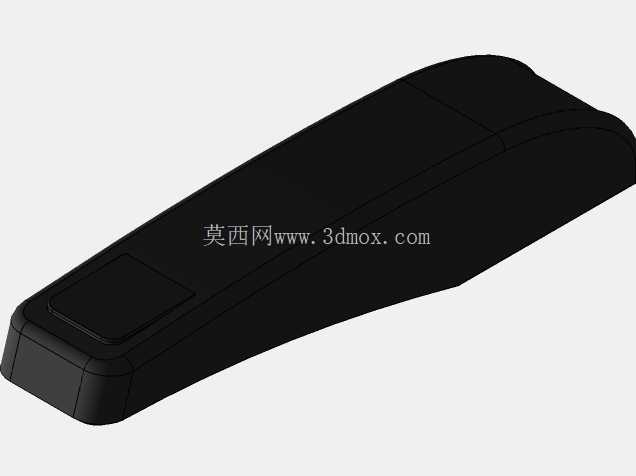

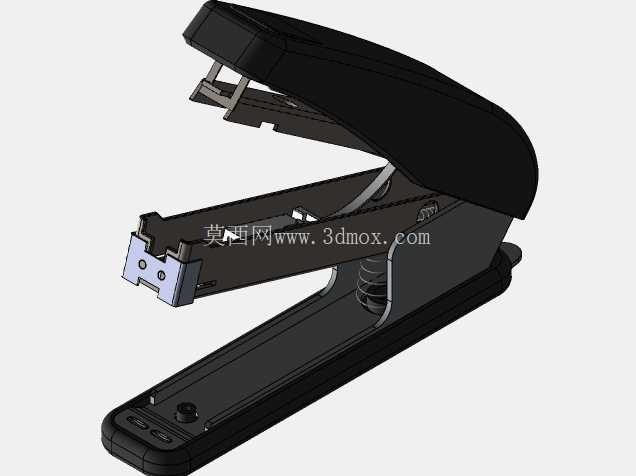

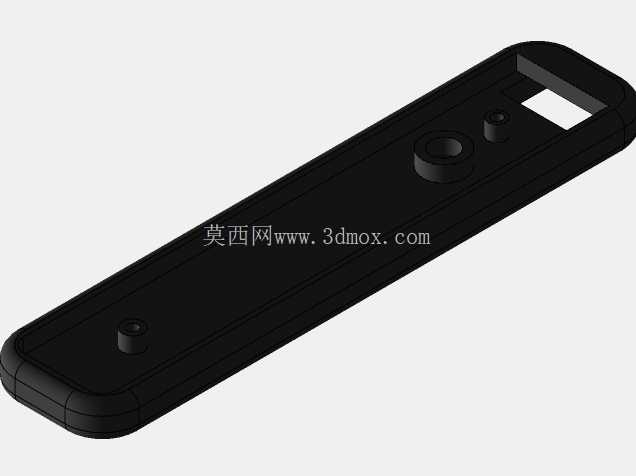

　　日常办公场景里，手动订书机是桌面工位、文印区域、财务装订岗的标配装订器械，核心用途是完成数页到数十页纸质文件的侧边装订，替代胶水、回形针的临时固定方式，让成册文件不易散页、便于归档存放与翻阅。这款手动订书机的结构设计完全围绕单手按压操作的人机逻辑展开，整体采用上下分体铰接的布局，上盖部分做了贴合掌心弧度的曲面造型，按压时受力均匀，长时间连续装订也不会出现硌手的问题，底座部分做了加宽的平底设计，放置在光滑桌面时不会轻易滑移，装订过程中整机稳定性足够，不需要额外手扶固定。

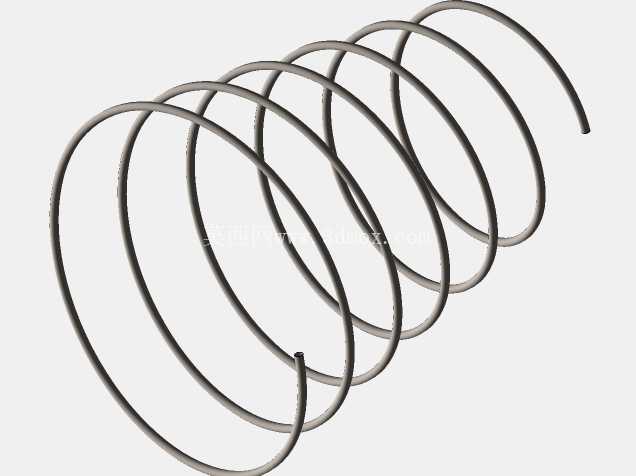

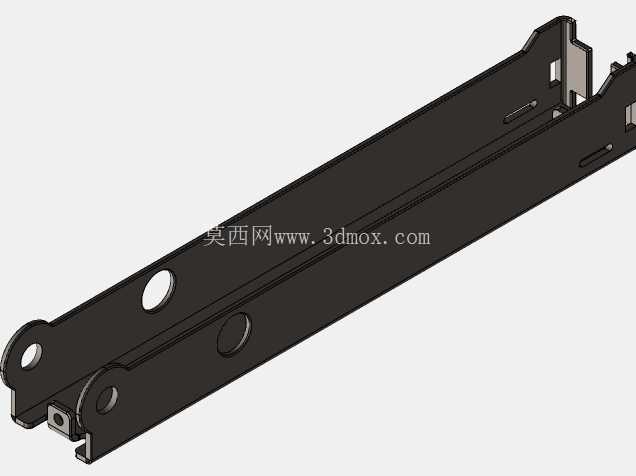

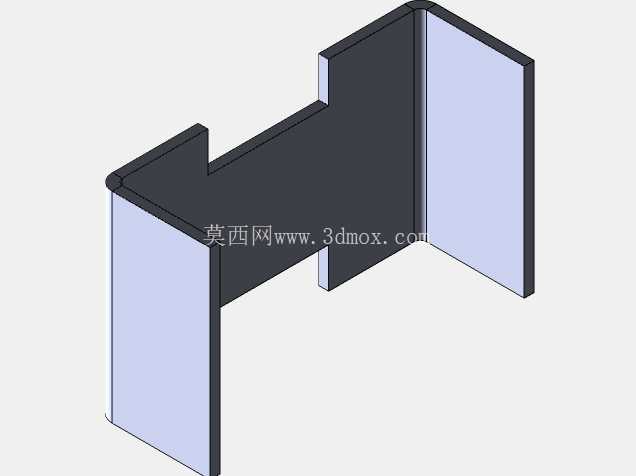

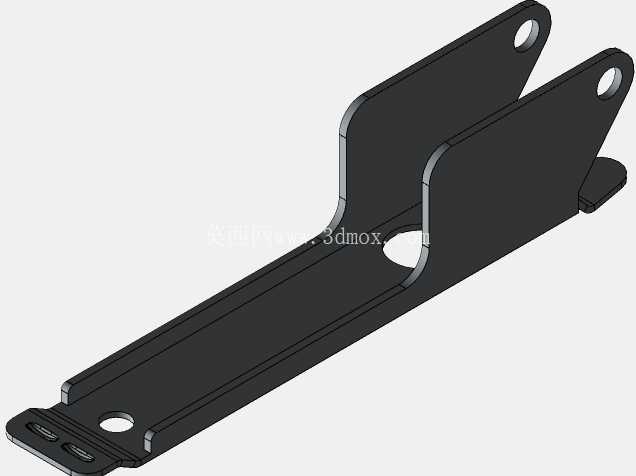

　　从内部传动结构来看，订书机的钉道采用了冲压成型的金属槽结构，槽内尺寸匹配标准通用订书钉的外形宽度，钉道尾部设置了弹性推钉结构，依靠弹簧的持续推力将订书钉依次输送到钉道前端的出钉位置，每次按压完成出钉后，推钉块会自动补位，保证下一次按压动作可以顺利打出下一颗订书钉。出钉口位置设置了两个对称的成型折边凹槽，当订书钉穿透纸张后，钉脚会顺着凹槽的弧度向内弯折，牢牢扣住纸张背面，避免钉脚外翻刮手或者装订松脱。铰接位置的转轴做了间隙配合设计，上盖绕转轴转动的行程刚好匹配订书钉穿透常规厚度纸张的下压距离，不会出现行程过大导致按压费力、或者行程不足导致钉脚无法完全弯折的问题。底座与上盖之间设置了复位压簧，当使用者松开按压的上盖时，弹簧的回弹力会带动上盖自动抬升到初始位置，为下一次装订动作做好准备，不需要手动掰开上盖，操作连贯性更强。从安装边界与外形尺寸来看，这款订书机的整体长度控制在成年人手掌可完全握持的范围，底座宽度足够支撑100页以内的常规A4文件装订边距，装订时文件可以顺着底座前端的定位挡边对齐，保证每一次装订的钉位都保持在距离纸张边缘统一的位置，不会出现钉位歪斜、距离边缘过近导致纸张撕裂的问题。

　　设计过程中充分考虑了日常使用的损耗问题，所有与订书钉接触的金属部件都做了表面硬化处理，长期反复推送、冲压订书钉也不会出现槽位磨损变形的问题，塑料上盖与底座采用了抗冲击的工程塑料材质，意外从桌面跌落也不会出现壳体碎裂的情况。钉道的上盖设置了便捷的卡扣结构，需要装填订书钉或者清理卡钉时，只需要按下卡扣抬起上盖部分就可以露出整个钉道，不需要额外工具就能完成维护操作，普通使用者不需要专业培训就能快速处理使用中常见的卡钉问题。在实际应用中，这款订书机除了常规办公场景的文件装订，也可以适配学生作业整理、小型印刷门店的临时装订、财务凭证的初步成册固定等场景，结构简单可靠，没有复杂的电子元件或者易损易耗的特殊部件，长期使用的维护成本极低。

　　结构建模过程中，所有铰接位置的配合间隙都按照实际注塑件与冲压件的公差要求做了预留，金属部件与塑料部件的连接位置都设置了对应的定位柱与卡扣位，不需要额外螺丝就能完成整机装配，符合大批量生产的装配工艺要求，减少生产过程中的紧固件使用量，降低整体装配工时与物料成本。按压面的曲面造型经过多次人机验证，按压时的施力方向刚好垂直于出钉方向，不会出现侧向分力导致钉道偏移、订书钉变形卡滞的问题，弹簧的弹力参数经过匹配调试，按压时的力度适合大多数成年人的手部力量，不需要使用过大的力气就能完成装订，同时复位弹力足够保证上盖可以完全抬起到位，不会出现上盖半落影响文件放置的问题。底座的防滑垫位置做了隐藏式设计，防滑垫嵌入底座底部的凹槽内，不会突出底座平面，保证整机放置时的平整度，装订过程中不会因为防滑垫突出导致整机晃动。
