90度双法兰连接弯管结构设计

在流体输送管网的布设过程中，受场地空间限制、管线走向调整需求，经常需要用到改变管路方向的连接件，法兰式弯头就是其中应用极为广泛的一类。这类弯头两端采用标准法兰对接结构，相比焊接式弯头，它不需要现场做焊接作业，安装拆卸的效率更高，后期管线维护、局部段更换的时候，只需要松开法兰螺栓就能完成拆装，不会对相邻管段造成额外损伤，在化工流体输送、市政给排水、暖通循环管路、工业设备的外接管线布局里都有大量应用。

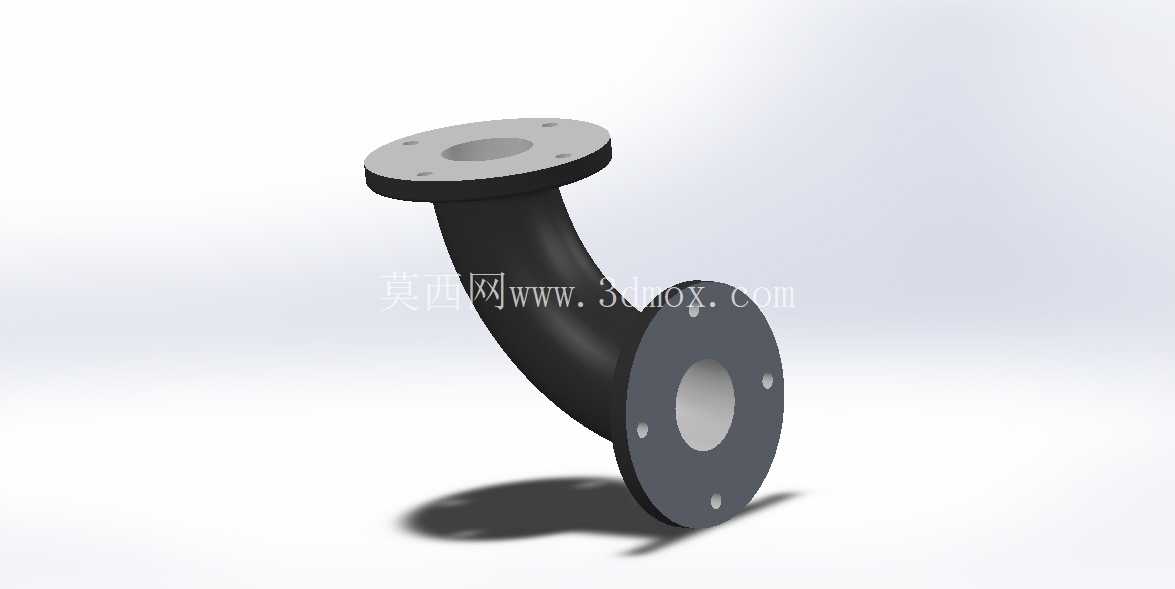

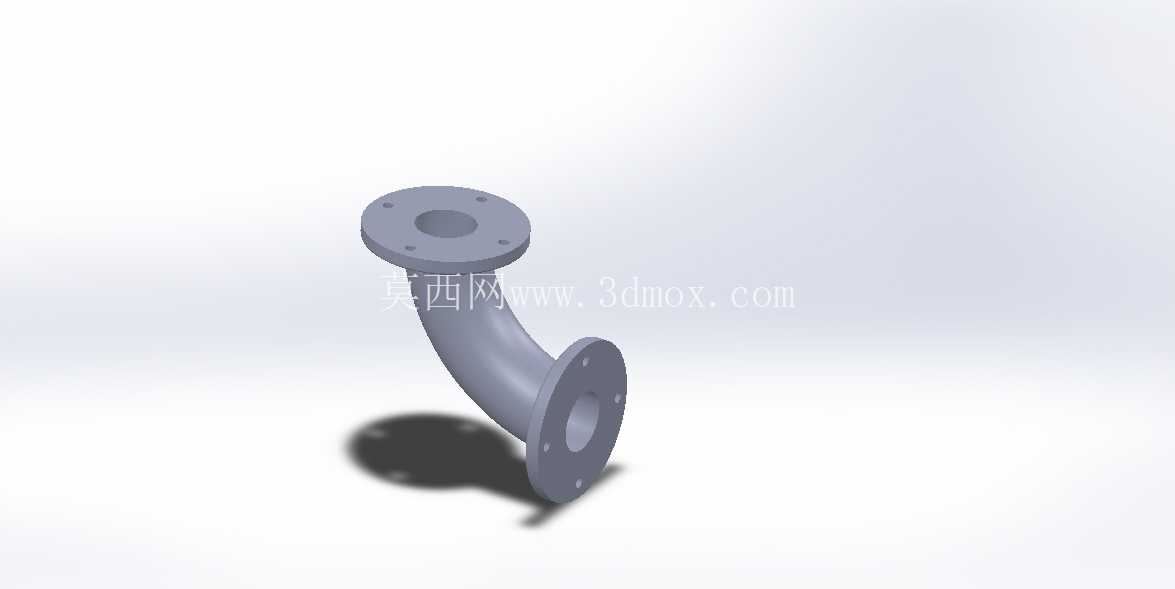

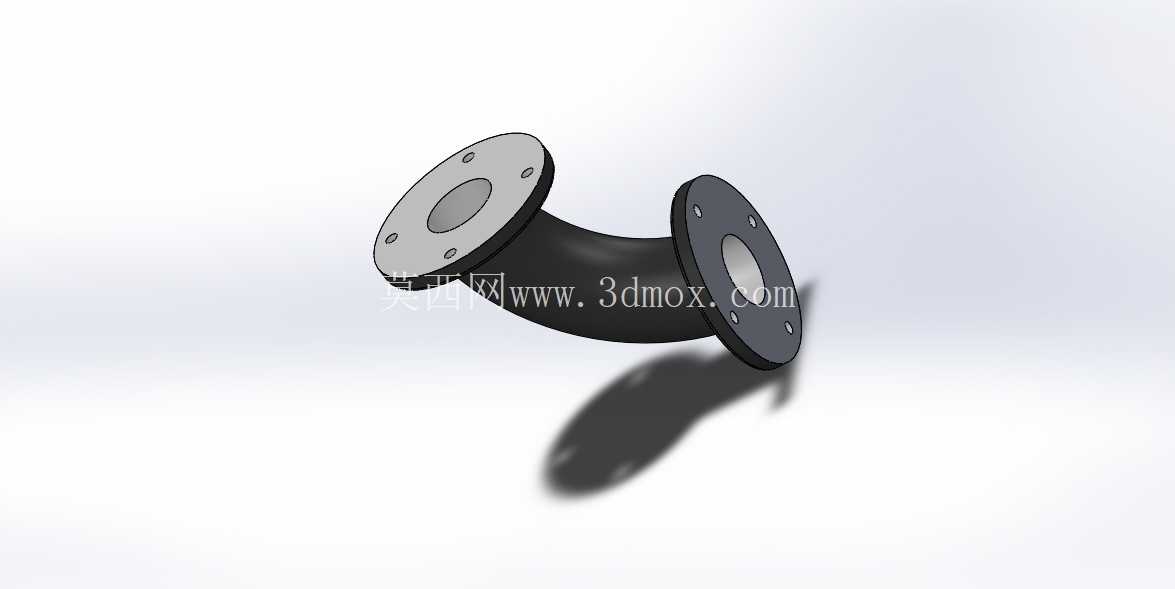

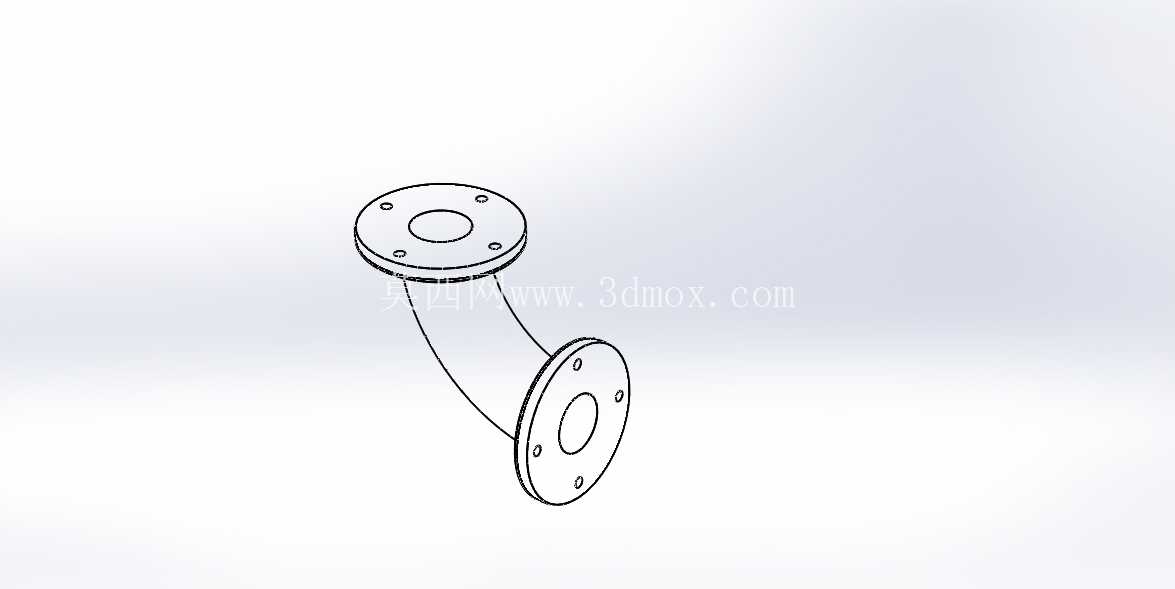

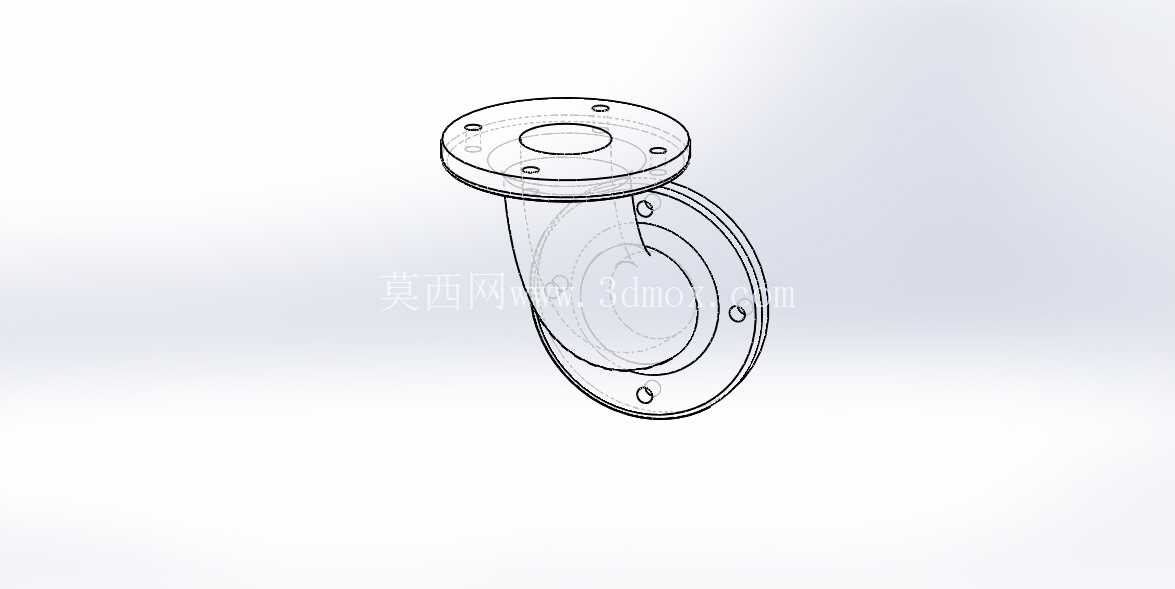

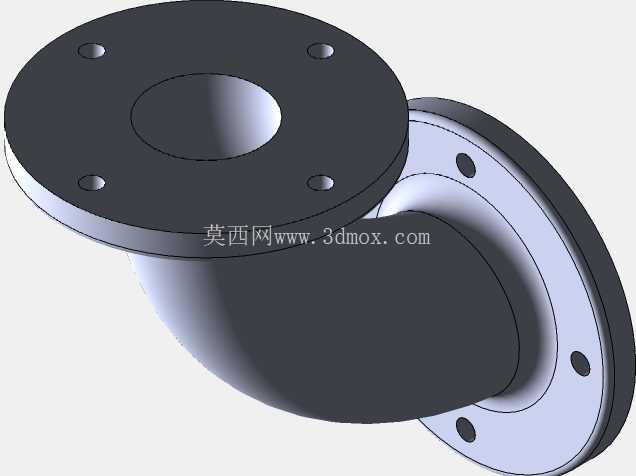

这款双法兰90度弯头的设计，首先考虑的是管路对接的同轴度精度，两端法兰的密封面保持严格的垂直角度公差，避免安装后出现管路憋劲、密封垫压合不均导致的渗漏问题。法兰盘上的螺栓孔采用跨中均布设计，适配常规的法兰安装标准，现场安装时不需要额外调整孔位角度，只要对齐相邻管段的法兰密封面，穿入螺栓按对角顺序逐步拧紧就能完成装配，能有效降低现场安装的对位难度。弯管段的曲率半径经过优化，既不会因为曲率过小造成流体转向时阻力激增，也不会因为曲率过大导致整体安装占用空间过多，平衡了流阻性能和安装空间的需求。

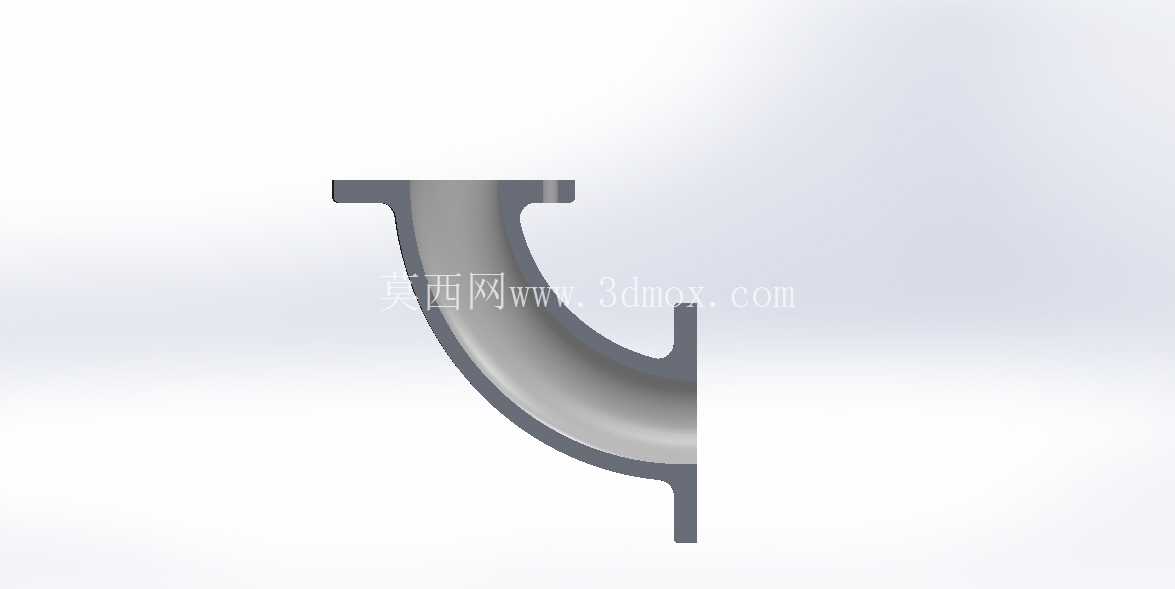

从结构细节来看，弯管主体和两端法兰采用一体化的结构设计，不存在焊接接缝，也就避免了焊缝位置容易出现的腐蚀、应力集中问题，长期在带压流体工况下运行的结构稳定性更好。法兰密封面采用突面结构，适配常用的橡胶石棉垫、金属缠绕垫等多种密封垫片，能满足不同压力等级、不同流体介质的密封需求，不管是输送常温清水，还是有一定温度的工业循环水、低压气体介质，都能保证连接位置的密封可靠性。弯管的内壁做了顺滑过渡处理，流体经过转向位置时不会出现明显的紊流区，能减少流体输送过程中的压力损失，降低管路系统的动力损耗。

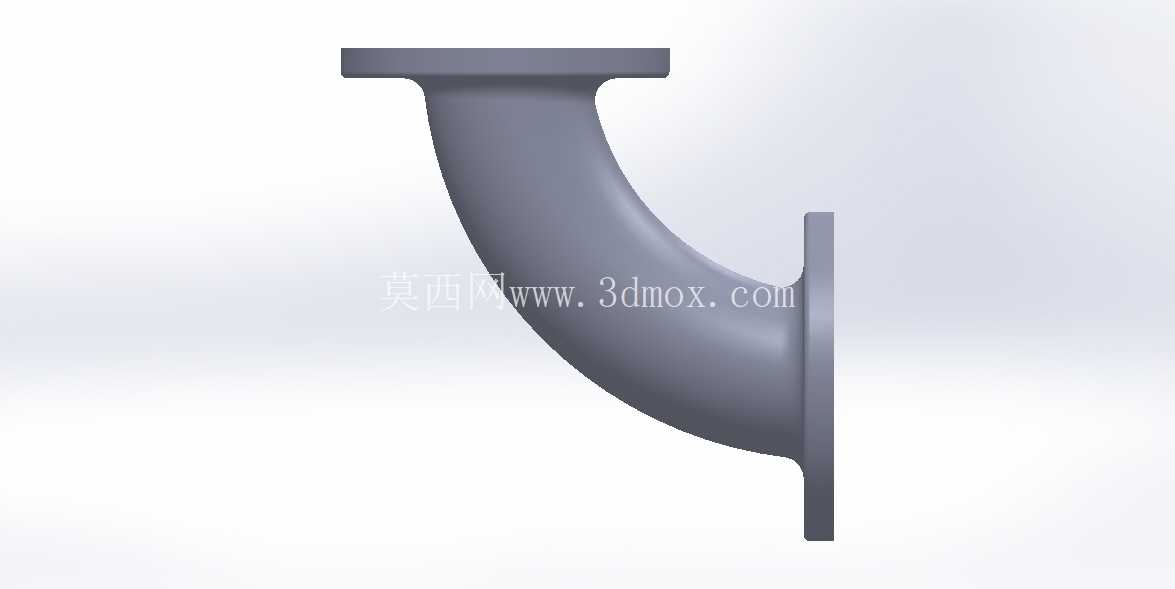

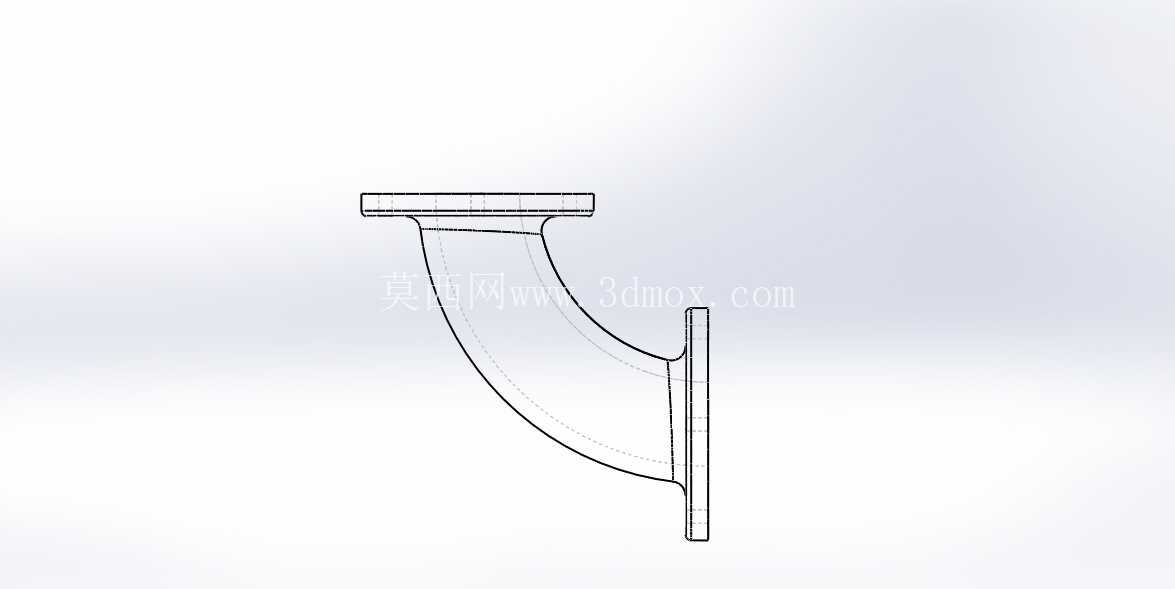

在安装边界的设计考量上，这款弯头的两个法兰端面分别对应垂直和水平两个方向的安装基准，安装时可以直接以两个法兰面作为定位基准，和相邻的直管段、阀门、泵体接口做对接，不需要额外做角度校正。法兰盘的厚度、螺栓孔的中心距都匹配通用的管道法兰标准，能和同规格的标准法兰件直接互换，现场替换旧件的时候不需要重新加工适配接口，能大幅缩短管线检修的停机时间。弯管段的外壁厚度经过强度校核，能承受常规管路系统的工作压力，不会因为长期受流体压力、管路振动影响出现结构变形。

实际工程应用里，这类法兰弯头经常用在泵组的进出口位置，用来调整管线走向，同时法兰连接的形式也方便后期泵体检修时快速拆开管路；在车间的工艺管线布局里，遇到管线需要90度转向、且后期可能需要调整管路布局的位置，用法兰弯头比焊接弯头的灵活性更高；在暖通空调的循环水系统里，法兰弯头的可拆卸特性也方便后期清理管路内部的水垢、杂质，不需要切割整个管段。设计这类弯管的时候，还要重点考虑法兰端面和弯管段的过渡位置，做圆弧过渡处理来降低应力集中系数，避免管路运行过程中受温度变化产生的热应力、流体水锤冲击力影响，在过渡位置出现开裂问题。另外法兰背面和弯管连接的位置也做了加厚处理，能承受螺栓拧紧时的压紧力，不会因为螺栓预紧力过大导致法兰变形，影响密封效果。
