SAE巴哈赛车管状防滚车架结构设计

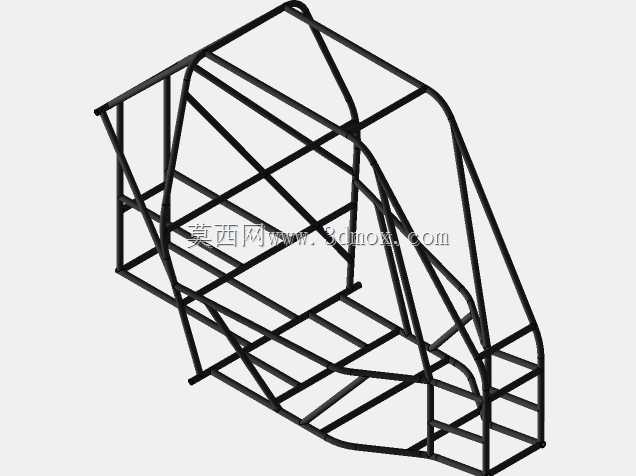

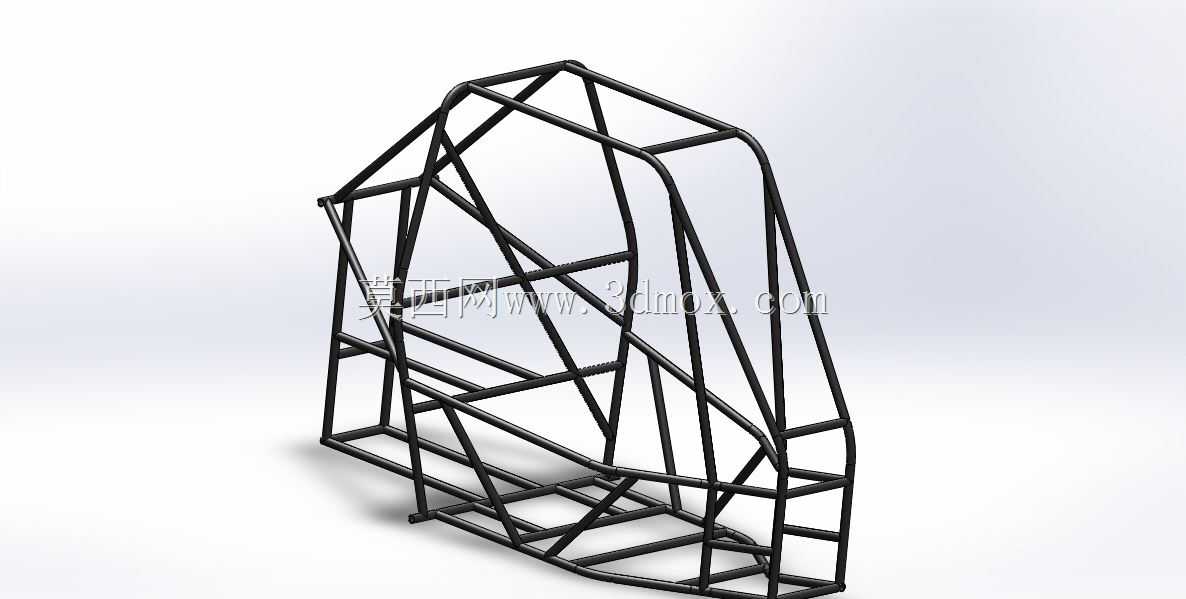

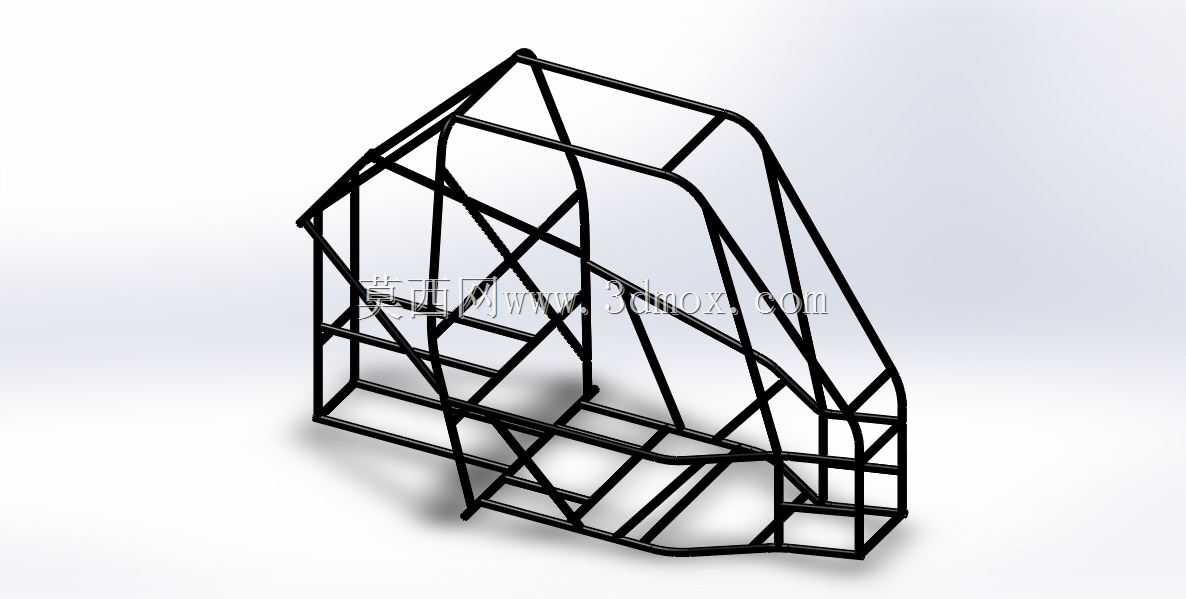

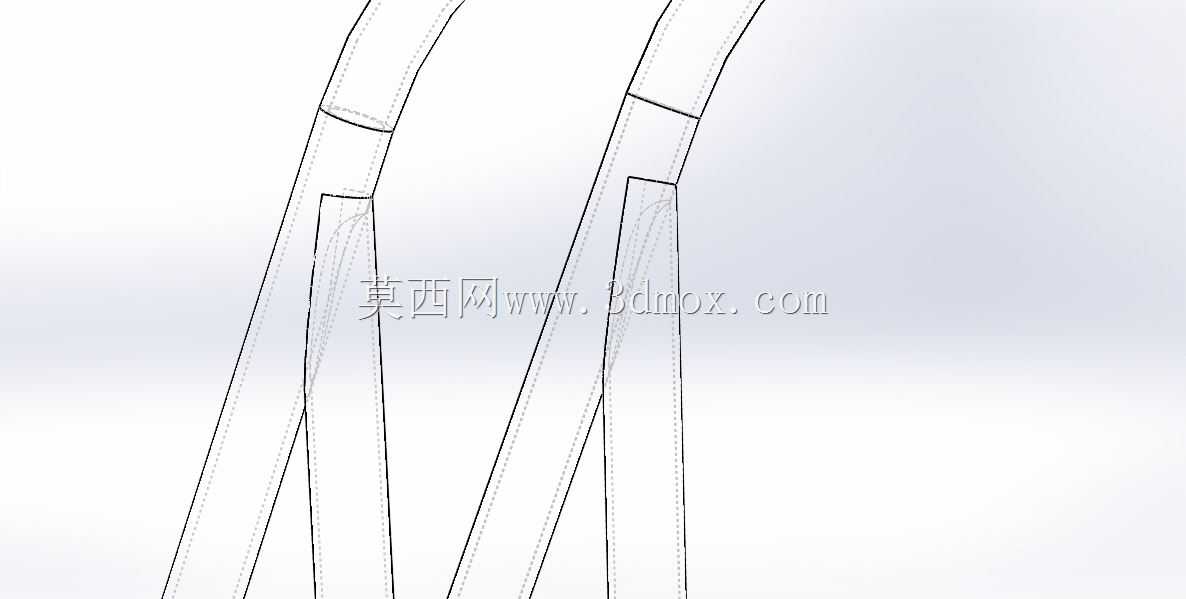

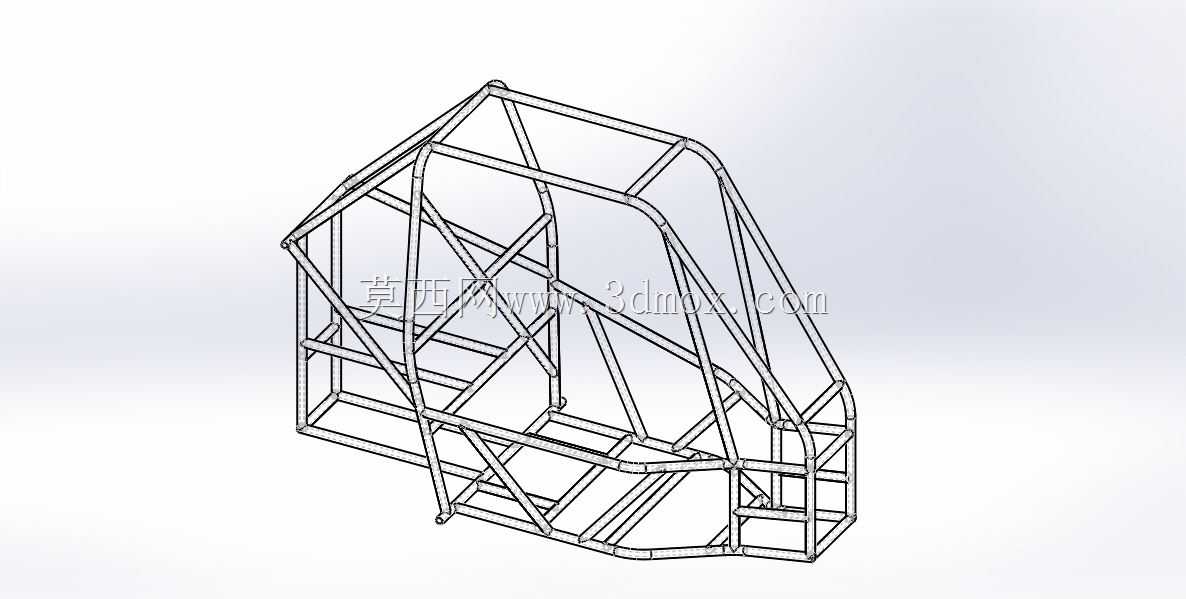

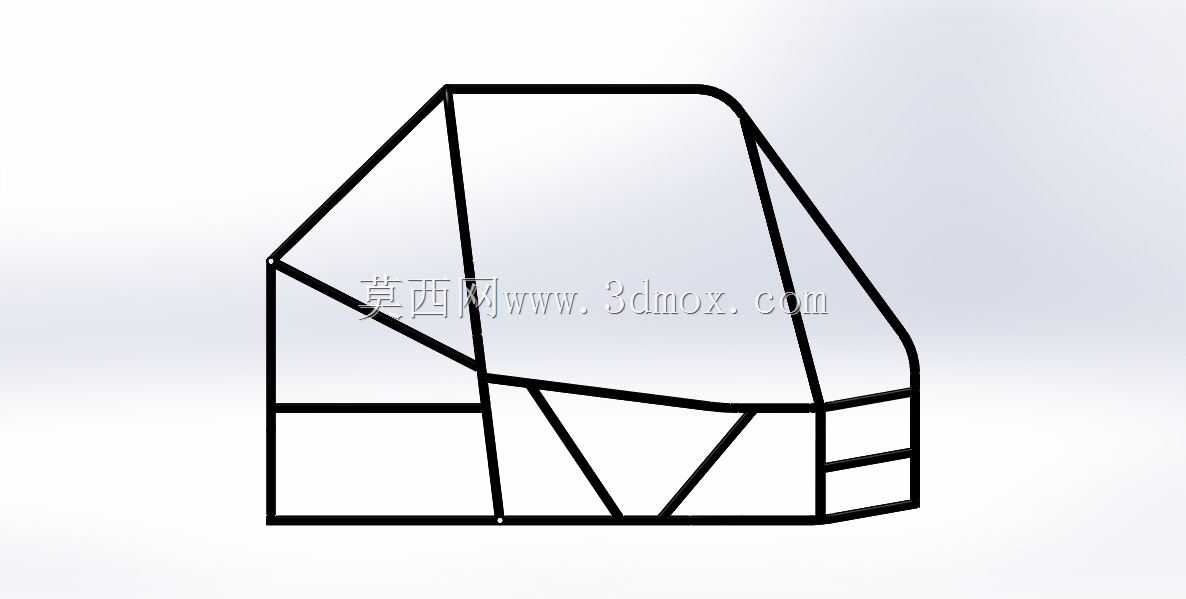

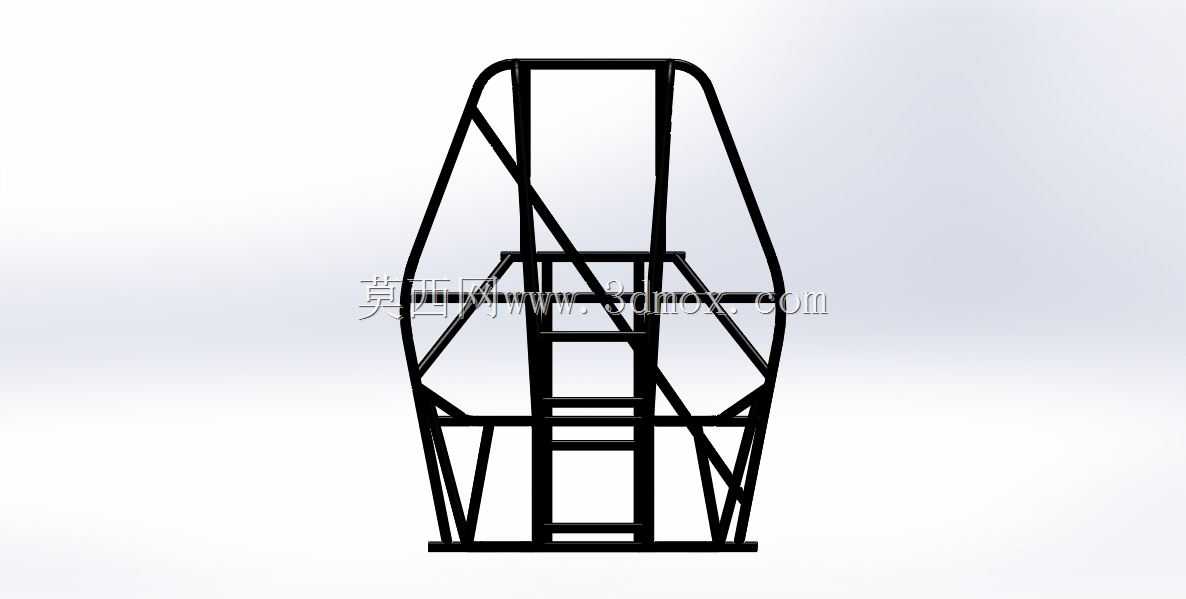

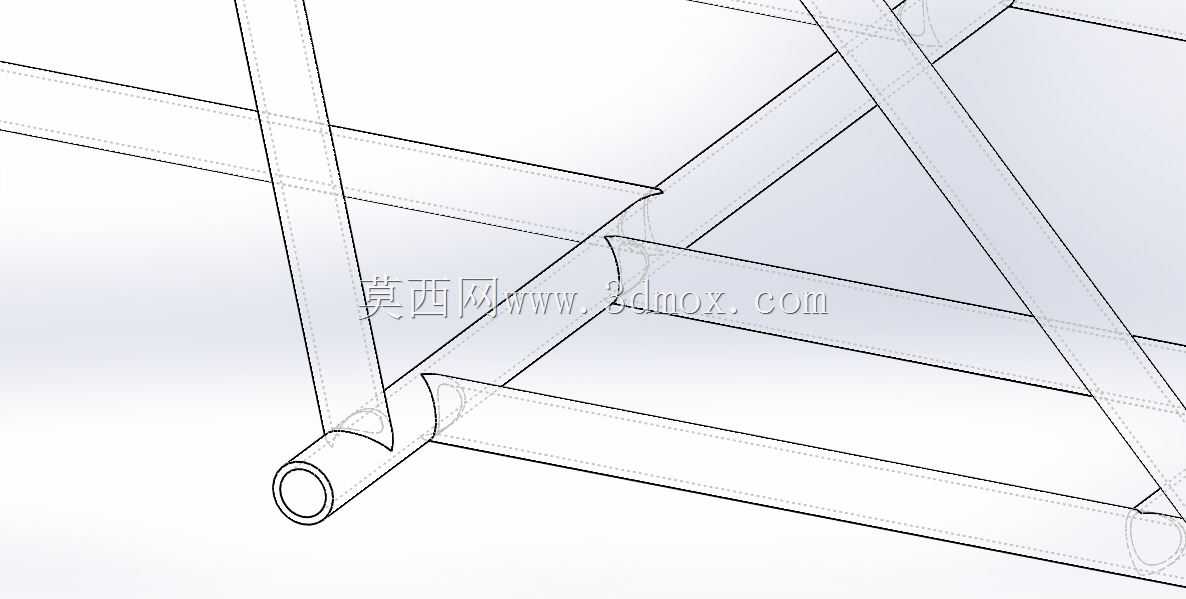

这套管状车架结构主要面向巴哈越野赛事的全地形行驶场景设计，作为整车的核心承载基体，需要承接动力总成、悬架系统、转向机构、座椅以及驾驶员的全部载荷，同时在车辆发生翻滚、侧向碰撞、正面冲击时为驾乘人员提供足够的生存空间，避免结构侵入造成人员伤害。设计初期先确定整车的硬点边界：轮距、轴距、驾驶员坐姿H点、悬架安装点位置、动力单元布置空间都需要优先锁定，再围绕硬点搭建主环、前环、侧边防护结构的主承力路径，主环采用整管弯制成型避免拼接焊缝处于高应力区域，斜向支撑管按照力流传递方向布置，将碰撞、冲击产生的载荷快速分散到整个车架结构上，避免局部应力集中造成管材断裂。管材选用外径1英寸、壁厚3毫米的无缝钢管，兼顾结构强度与整车轻量化需求，所有管材相贯线处采用相贯线切割保证拼接贴合度，焊接位置预留足够的坡口保证焊深，关键承力节点处不允许出现虚焊、未焊透的缺陷。建模过程中先绘制三维草图确定每一段管材的空间走向与端点坐标，检查各段管材之间的干涉情况，确认悬架安装座、发动机吊耳、座椅安装点的位置精度后，再沿三维草图路径生成管状实体，对弯管位置的弯曲半径做工艺校验，避免弯管过程中出现管材褶皱、壁厚减薄超差的问题。完成基础结构建模后，对车架做静态刚度校核，模拟单侧车轮抬升、正面碰撞、侧向撞击的工况，调整斜撑管的角度与排布位置，在保证扭转刚度、弯曲刚度满足赛事要求的前提下，尽可能减少非承力段的管材使用，控制车架整体重量。车架底部预留了电池、油箱的安装空间，前部设计了防撞缓冲结构的安装接口，后部预留了动力总成与后悬架的安装平面，所有安装孔位的位置度公差控制在0.5毫米以内，保证后续总装时各部件能够顺利对位，不需要现场扩孔或者修磨管材。针对全地形行驶时的持续振动工况，在发动机安装位置、座椅安装位置都设计了局部加强结构，通过增加补片、双层管的方式提升局部刚度，避免长期振动造成焊缝开裂、管材疲劳失效。
