捷豹X-Type乘用车轮毂固定螺栓结构

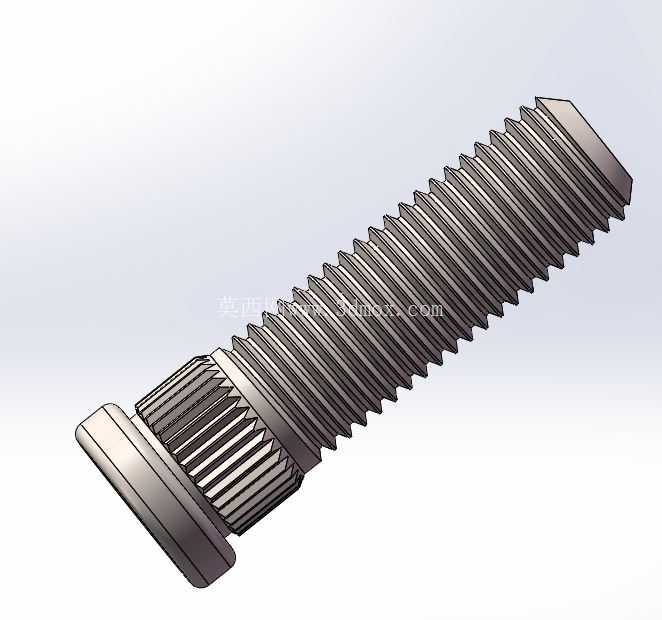

　　轮端紧固件作为整车行驶系统里直接关联车轮固定可靠性的核心零件，其结构设计直接影响行车安全，这款适配捷豹X-Type的轮毂螺栓，在轮端装配场景里承担着将轮毂、制动盘与轮轴法兰刚性锁紧的核心作用，日常行驶中需要持续承受车轮传递的垂向冲击、加减速扭矩以及转向时的横向剪切载荷，是乘用车底盘安全件里不可替代的连接部件。从结构设计逻辑来看，这款螺栓采用头部法兰面加杆部滚花段加全螺纹段的三段式结构，头部的法兰盘结构相比普通六角头螺栓，能大幅增大与轮毂安装面的接触面积，在同等拧紧扭矩下降低安装面的压应力，避免长期使用后轮毂安装孔位出现压溃变形，同时法兰面的平整设计也能保证拧紧时扭矩传递更均匀，减少预紧力离散度。

　　杆部靠近头部的滚花段是这类轮毂螺栓的核心设计点，滚花采用直纹压花结构，装配时该段与轮毂的安装孔形成过盈配合，能在螺栓拧紧前就实现径向定位，避免车辆行驶过程中螺栓杆部与安装孔之间出现相对窜动，同时也能分担部分横向剪切载荷，减少螺纹段承受的剪切力，提升连接副的抗疲劳性能。螺纹段采用标准公制三角螺纹设计，螺纹牙型经过优化，牙底采用圆弧过渡，能降低应力集中系数，在承受交变载荷时减少裂纹萌生的概率，螺纹末端的倒角设计方便装配时快速对齐螺母或者轴端螺纹孔，提升装配效率，即使在维修场景下手动对位也能快速导入，避免螺纹错牙损伤。

　　从安装边界来看，这款螺栓的总长度、法兰盘直径、滚花段外径与长度、螺纹公称直径与螺距都严格匹配捷豹X-Type的轮端安装空间，滚花段的外径略大于轮毂安装孔内径，压装后能形成稳定的过盈连接，不会出现螺栓在孔内转动的情况，螺纹段的长度要保证在穿过轮毂、制动盘厚度后，能与轴端的螺纹孔或者锁紧螺母实现足够的啮合长度，满足最小啮合牙数的设计要求，避免螺纹滑牙失效。在实际应用场景中，这类轮毂螺栓需要满足整车全生命周期的使用要求，要能适应-40℃到120℃的工作温度区间，耐受路面积水、融雪盐的腐蚀，同时在车辆急加速、急制动、过颠簸路面时，连接副不能出现预紧力衰减，这就要求螺栓的材质选用高强度合金结构钢，经过调质处理达到对应的强度等级，表面经过防腐处理应对户外使用环境。建模过程中，螺纹部分的建模如果是用于装配干涉检查，可以采用简化的装饰螺纹线，如果是用于有限元受力分析或者加工工艺仿真，则需要绘制精确的螺纹牙型，滚花部分的建模可以通过阵列直纹特征实现，要注意滚花的齿距与齿深符合实际过盈配合的过盈量要求，头部法兰与杆部的过渡圆角不能省略，这个位置是应力集中的高发区域，圆角半径的设计直接影响螺栓的疲劳寿命，建模时如果忽略过渡圆角，后续做有限元分析时会出现应力值远超材料强度极限的失真结果。

　　在轮端连接系统的设计中，螺栓的预紧力计算是核心环节，需要结合螺栓的强度等级、螺纹公称直径、被连接件的刚度来计算所需的拧紧扭矩，同时要考虑防松设计，这类轮毂螺栓一般依靠螺纹副的自锁性能加上合适的预紧力实现防松，部分车型会配合防松垫片或者螺纹锁固胶使用，但核心还是螺栓本身的结构强度与尺寸精度要满足设计要求。这款螺栓的花键段（滚花段）的齿数设计虽然在建模时可以根据实际测绘尺寸调整，但核心要保证滚花段与安装孔的过盈量在合理区间，过盈量太小无法起到定位和抗剪作用，过盈量太大会导致压装力过大，装配时容易损坏螺栓或者轮毂安装孔，甚至导致螺栓杆部出现微裂纹，留下断裂隐患。在维修更换场景中，这类轮毂螺栓一旦出现螺纹损伤、滚花段磨损、头部变形的情况，必须整套更换，不能混用不同规格或者不同强度等级的螺栓，否则会导致轮端连接受力不均，极端情况下可能出现螺栓断裂、车轮脱落的严重安全事故。建模时还要注意螺栓头部的驱动结构，这款螺栓的头部法兰结构对应的拧紧方式是采用套筒从外侧拧紧，所以头部的对边尺寸或者法兰的配合尺寸要符合对应拧紧工具的空间要求，避免装配时工具与轮毂轮辐发生干涉。
