枪械扶手系统专用M锁筒螺母结构

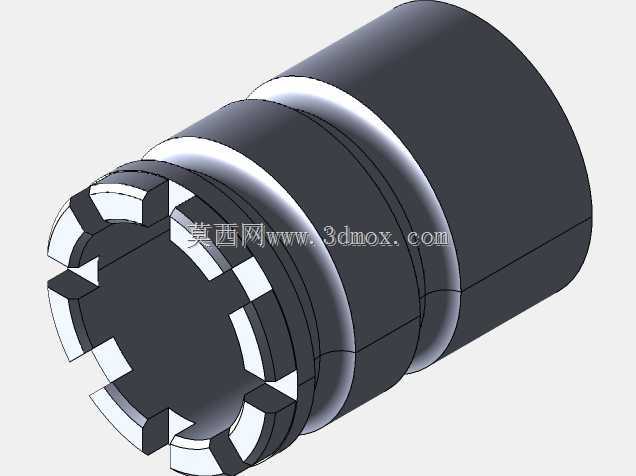

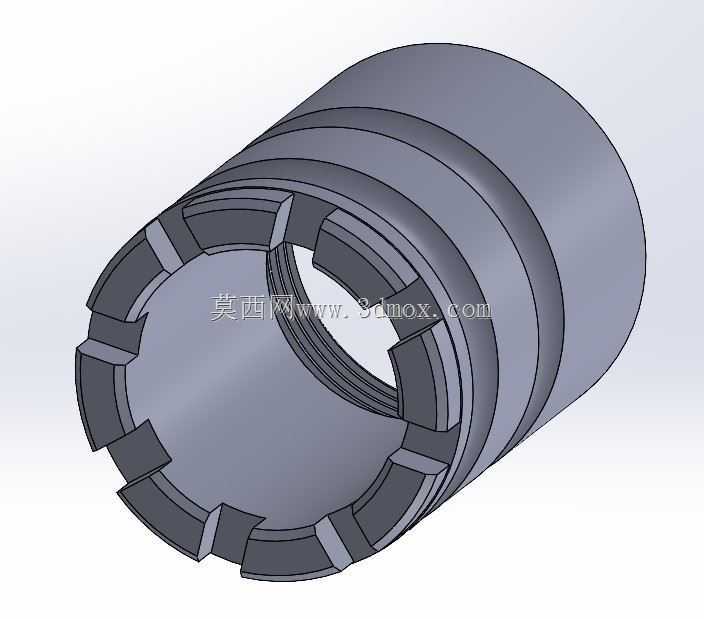

　　这款筒形锁紧螺母主要应用于AR15系列枪械的扶手系统装配环节，承担扶手组件与机匣连接部位的轴向锁紧定位功能，在枪械实际使用过程中，需要承受连续射击产生的往复振动冲击，避免扶手出现松脱移位，保证握持部件的位置稳定性，进而保障射击时的握持手感与瞄准精度。从结构设计来看，螺母整体采用空心筒状构型，内孔加工有连续内螺纹，用于和对应规格的外螺纹配合实现旋紧装配；螺母一端设计有均匀分布的卡槽结构，这类卡槽是专门适配专用锁紧扳手的施力位，相比普通六角螺母，圆周分布的多卡槽可以在狭小的装配空间内实现小角度旋拧操作，适配枪械扶手周边紧凑的布局空间，不会因为周边结构干涉导致扳手无法卡合施力。设计过程中，筒身外侧设置了多道环形台阶，

　　不同直径的台阶一方面用于和扶手内孔的对应定位面配合，实现装配时的径向同轴度定位，避免螺母装配后出现偏心，导致扶手安装歪斜；另一方面台阶结构也能提升筒身自身的结构刚度，在承受较大锁紧力矩时不会出现筒身变形，保证螺纹配合的受力均匀性。从安装边界来看，螺母的最大外径需要匹配扶手内孔的安装腔尺寸，装配后螺母完全嵌入扶手内部，不会突出扶手外表面影响握持舒适度；内螺纹的规格与螺距严格适配对应连接杆的螺纹参数，保证旋合长度满足锁紧受力要求，避免螺纹啮合长度不足导致受力后滑牙；端部卡槽的深度与宽度经过匹配设计，既保证扳手卡合后有足够的施力接触面积，不会因为卡槽过浅导致扳拧时滑脱，也不会因为卡槽过深削弱螺母端部的结构强度，

　　在承受最大锁紧力矩时不会出现卡槽崩裂的问题。实际选型使用时，需要注意该螺母的锁紧力矩范围，过大的力矩会导致螺纹变形或者筒身撑裂扶手内孔，过小的力矩则无法达到防松效果，在连续振动工况下容易出现松脱；同时螺母的端面加工有贴合定位面，装配后该端面与机匣对应端面完全贴合，保证轴向定位精度，避免扶手装配后出现轴向窜动。这类带卡槽的筒形锁紧螺母，除了枪械领域应用，也可在空间受限的紧凑机械结构中作为轴向锁紧紧固件使用，其多卡槽扳拧结构相比传统开槽螺母，能适配更小的操作空间，环形台阶定位结构也能更好地保证装配同轴度，适合对装配精度、空间占用有较高要求的连接场景。
