TeraRanger Evo 60米测距定位传感器结构

在移动机器人自主导航、无人机定高避障、工业物料位检测、智能交通车流监测这类场景里，非接触式测距传感器的选型一直是结构工程师绕不开的环节，TeraRanger Evo 60米量程的这款测距定位设备，就是针对中短距高精度测距需求开发的传感硬件。从实际落地的工况来看，这款传感器的应用边界覆盖了室内外多种环境：室内AGV小车运行时，它可以替代传统红外测距实现更稳定的障碍物检测，不会受室内灯光频闪、地面反光材质的干扰；户外植保无人机作业时，60米的有效量程足够支撑低空作业时的对地高度校准，哪怕是在植被覆盖的复杂地表，也能保持稳定的测距输出；工业自动化产线里，它可以安装在料仓上方实时监测物料堆积高度，不用接触物料就能完成料位反馈，避免了接触式传感器容易被物料磨损、卡滞的问题。

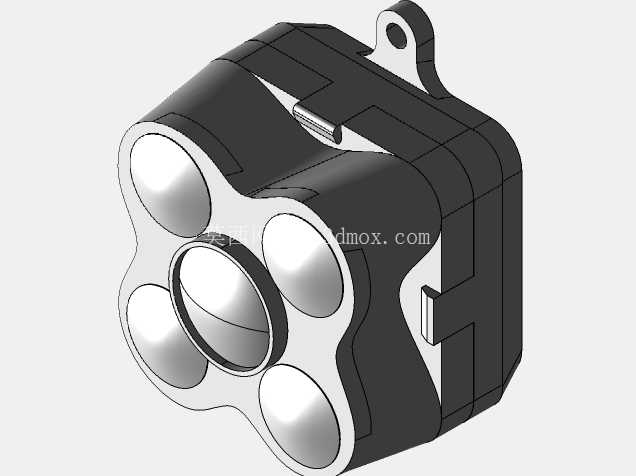

从功能特性上看，这款传感器采用多镜头协同的光学测距方案，正面排布的五个光学窗口分别承担发射、接收不同角度回波信号的作用，相比单镜头测距模块，它的视场角控制更精准，不会因为被测物体表面倾斜、存在小范围凹凸就出现测距跳变。外壳采用黑黄双色的硬质工程塑料结构，黑色部分覆盖光学窗口周边区域，做了哑光磨砂处理，能减少环境杂光对光学元件的干扰，避免强光直射产生的光晕影响测距精度；黄色部分为主体承载结构，顶部集成了带安装孔的吊耳结构，这个吊耳不是后期加装的附属件，而是和主体外壳一体化成型的，安装时可以直接通过M3规格的螺丝穿过吊耳孔完成固定，不需要额外设计夹持夹具，能减少整机装配时的零件数量。

做结构设计的时候，这款传感器的安装边界需要重点关注：整体外形为类方形的圆角结构，五个光学窗口呈中心对称排布在正面，安装时要保证正面光学窗口完全无遮挡，周边至少预留5mm的间隙，避免安装支架的边缘进入视场范围造成误判。侧面的卡扣结构是为快装设计的，在需要频繁拆装传感器的测试场景里，可以通过配套的卡扣座直接卡入固定，不需要反复拧动安装螺丝，能大幅缩短调试阶段的拆装时间。外壳的拼接缝做了错位止口设计，能阻挡日常工况下的粉尘、飞溅水滴进入内部，不需要额外做密封防护结构就能满足一般工业场景的IP防护要求，对于做整机集成的工程师来说，不用再为传感器单独设计密封外壳，能节省不少结构设计的工作量。

从电路与结构的配合逻辑来看，这款传感器的内部光学元件做了独立的隔光仓设计，每个光学通道之间都有黑色隔光筋分隔，避免发射端的光线在壳体内部串扰到接收端，这也是它能在强光环境下保持测距稳定性的关键结构设计。供电与通讯接口布置在壳体尾部，安装时尾部需要预留至少10mm的走线空间，避免线材弯折角度过大造成接触不良。整体重量控制在很轻的区间，哪怕是搭载在对载重敏感的小型无人机上，也不会造成明显的负载压力，不会影响飞行器的续航与机动性。

在不同场景做安装适配的时候，要注意传感器的测距轴线需要尽量与被测面保持垂直，虽然它有一定的角度容忍范围，但如果倾斜角度超过15度，回波信号的强度会明显下降，容易出现测距值丢失的情况。针对户外强光场景使用时，可以搭配可选的遮光罩附件，不过从外壳本身的结构来看，光学窗口周边已经做了一圈凸起的遮光边框，在大多数常规户外场景下已经能满足遮光需求，只有在正午阳光直射镜头的极端工况下才需要额外加装遮光配件。对于做移动机器人底盘设计的工程师来说，这款传感器可以直接安装在底盘前部的预留安装位，吊耳结构的安装孔距是标准化设计，能兼容市面上大多数通用传感器安装支架，不需要重新打孔适配，能缩短整机的研发迭代周期。
